Тэн для нагрева песка. Какой уровень теплоотдачи трубчатого Тэн в песке.

Тэн для нагрева песка. Какой уровень теплоотдачи трубчатого Тэн в песке. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

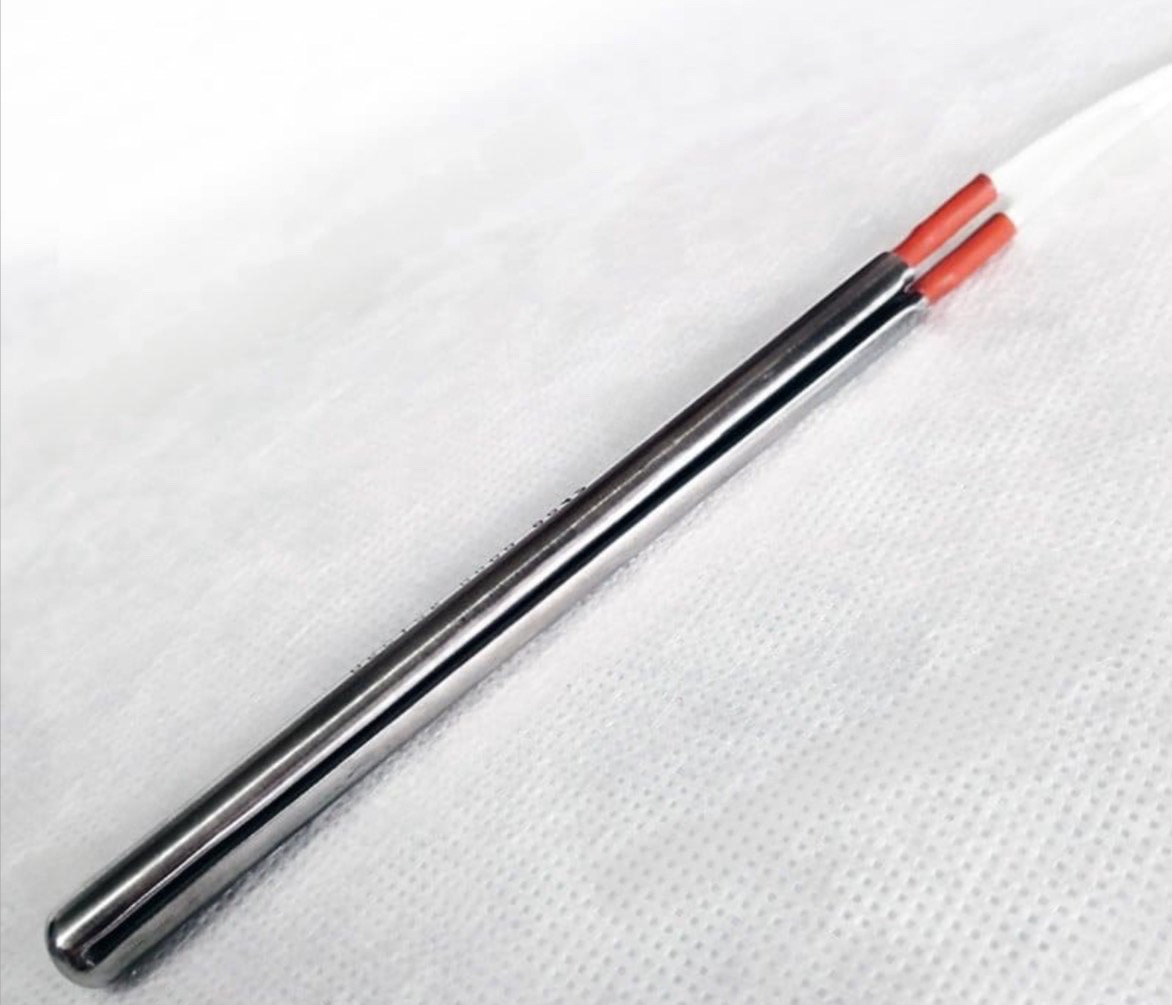

Конструкция и принцип работы трубчатого ТЭНа для песка

Трубчатый электронагреватель (ТЭН) для песка конструктивно схож с ТЭНами для воды, воздуха и масла, но имеет ряд особенностей, обусловленных спецификой нагреваемой среды.

• Материалы: Трубка обычно изготавливается из углеродистой или нержавеющей стали. Нагревательная спираль — из нихрома или фехраля, изолирована от стенок трубки прессованным кварцевым песком (электроизоляционный наполнитель).
• Конфигурация: Может быть прямой, U-образной, змеевидной, а также изготавливаться по индивидуальным чертежам. Для песка иногда к основной трубке приваривается дополнительная штанга для удобства погружения и извлечения из среды.
• Электроизоляция: Сопротивление изоляции в холодном состоянии — не менее 0,5 МОм по ГОСТ 13268-88. После длительного хранения рекомендуется сушка или прогрев для восстановления изоляционных свойств.
• Крепление: В зависимости от условий, используются штуцеры, фланцы, резьбовые соединения. Для повышения герметичности применяются уплотнительные кольца.
• Мощность: Зависит от длины, диаметра, материала трубки и приложенного напряжения. Типовые мощности для нагрева песка — от 1,5 кВт, длина — от 1,5 до 2 м, диаметр — 16–50 мм.

Особенности нагрева песка ТЭНами

• Теплоотдача: Основной особенностью является низкая теплопроводность и высокая теплоёмкость песка. Это означает, что нагрев будет происходить медленнее, чем, например, в воде, но тепло будет распределяться более равномерно по объёму песка.
• Неравномерность прогрева: В отличие от жидкостей, песок не конвектирует, поэтому прогрев более инертный и локальный, особенно в отсутствие механического перемешивания.
• Долговечность: Песок является абразивом, поэтому материалы ТЭНа должны быть износостойкими (чаще нержавеющая сталь), а конструкция — устойчивой к механическим повреждениям.
• Мощность расчёта: Расчет мощности ТЭНа для песка ведётся с учётом не только объёма, но и плотности “прилегающей” среды, чтобы обеспечить эффективный отвод тепла и предотвратить перегрев самого элемента.
• Температуры эксплуатации: ТЭНы в спокойном воздухе могут нагреваться до 400–500°C, но в песке из-за лучшего теплоотвода рабочие температуры обычно ниже, что продлевает срок службы.

Коэффициент теплоотдачи трубчатого ТЭНа в песке

Факторы, влияющие на теплоотдачу:

• Теплопроводность песка: Обычно составляет 0,2–0,3 Вт/(м·К) для сухого кварцевого песка, что существенно ниже, чем у воды (~0,6 Вт/(м·К)) и металлов (~20–400 Вт/(м·К)).
• Плотность и влажность песка: Влажный песок имеет более высокую теплопроводность, чем сухой, но это создает риск коррозии ТЭНа.
• Геометрия ТЭНа и плотность укладки: Чем плотнее песок прилегает к ТЭНу, тем лучше теплоотвод. Наличие воздушных прослоек резко снижает эффективность.
• Температура среды: С повышением температуры увеличивается кондуктивная теплопередача, но при очень высоких температурах возможны спекание, окисление, деградация материалов.

Ориентировочные коэффициенты теплоотдачи:

Сравнение с другими средами

• Вода: Быстрый нагрев, высокий коэффициент теплоотдачи, но требует герметичности, защиты от коррозии.
• Масло: Менее интенсивный нагрев, чем в воде, но масло защищает ТЭН от коррозии, используется в системах с высокими температурами.
• Воздух: Самый низкий уровень теплоотдачи, ТЭН может перегреваться, поэтому обычно применяется вентиляторное охлаждение.
• Песок: Промежуточный вариант между воздухом и жидкостями. Медленный, но равномерный нагрев, отсутствие коррозии, но возможны абразивные эффекты.

Практические рекомендации по выбору и эксплуатации ТЭНов для песка

• Материал трубки: Предпочтительна нержавеющая сталь для защиты от коррозии и абразивного износа.
• Мощность: Рассчитывается исходя из объёма песка, желаемой скорости нагрева и степени контакта с ТЭНом. Избыточная мощность может привести к перегреву и разрушению элемента.
• Геометрия: Для больших объёмов песка лучше использовать несколько ТЭНов или элементы сложной формы для увеличения площади контакта.
• Герметизация выводов: Особое внимание — герметичности выводов, чтобы предотвратить попадание влаги и песка внутрь трубки.
• Проверка изоляции: Регулярно проверяйте сопротивление изоляции, особенно после длительного хранения или работы во влажной среде.
• Температурный контроль: Используйте термостаты или датчики температуры для предотвращения перегрева песка и самого ТЭНа.
• Эксплуатация: Избегайте резких перепадов температур, механических ударов, работы в условиях повышенной влажности без защиты.

Промышленное применение

• Прогрев грунта и песка перед строительными работами (например, забивка свай в мерзлых грунтах).
• Производство сухих строительных смесей — нагрев компонентов перед смешиванием.
• Лабораторные и технологические установки — поддержание определённой температуры сыпучих материалов.
• Сушка песка и других сыпучих материалов в промышленных печах и сушилках.

Эксплуатационные преимущества и недостатки

Преимущества:

• Возможность нагрева больших объёмов сыпучих материалов.
• Относительно равномерное распределение температуры по объёму.
• Отсутствие коррозии (при правильном выборе материала).
• Простота эксплуатации и ремонта.

Недостатки:

• Низкая скорость нагрева по сравнению с жидкостями.
• Возможность локального перегрева при недостаточном контакте с песком.
• Абразивный износ трубки.
• Необходимость тщательного расчёта мощности и геометрии нагревателя.

Переход к следующей части статьи

В следующей части статьи будет рассмотрено более подробно, как правильно выбрать и эксплуатировать ТЭНы для нагрева песка, а также их применение в различных отраслях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Правильный выбор и эксплуатация ТЭНов для нагрева песка

При выборе трубчатого электрического нагревателя (ТЭНа) для нагрева песка необходимо учитывать несколько ключевых факторов, которые обеспечат эффективную и безопасную работу устройства.

Материалы и конструкция

При выборе ТЭНа важно обратить внимание на материалы, из которых он изготовлен. Нержавеющая сталь является предпочтительным вариантом благодаря своей устойчивости к коррозии и абразивному износу. Также стоит учитывать, что конструкция ТЭНа должна быть прочной и устойчивой к механическим повреждениям, что особенно актуально при работе с песком.

Определение мощности

Мощность ТЭНа рассчитывается исходя из объёма песка и желаемой скорости нагрева. Рекомендуется использовать формулы, учитывающие плотность и теплопроводность песка, чтобы избежать перегрева и повреждения нагревателя. Например, для эффективного нагрева больших объёмов песка может потребоваться несколько ТЭНов, расположенных в разных точках.

Геометрия и укладка

Геометрия ТЭНа также играет важную роль в его эффективности. Для больших объёмов песка лучше использовать элементы сложной формы или несколько ТЭНов, чтобы увеличить площадь контакта с нагреваемым материалом. Плотная укладка песка вокруг ТЭНа способствует лучшему теплообмену и предотвращает локальный перегрев.

Герметизация и защита

Герметизация выводов ТЭНа — это критически важный аспект, который предотвращает попадание влаги и песка внутрь трубки. Использование уплотнительных колец и качественных соединений поможет обеспечить долговечность устройства. Также рекомендуется регулярно проверять состояние изоляции, особенно после длительного хранения или работы в условиях повышенной влажности.

Температурный контроль

Для предотвращения перегрева как песка, так и самого ТЭНа, необходимо использовать термостаты или датчики температуры. Это позволит поддерживать оптимальный температурный режим и продлить срок службы нагревателя.

Эксплуатация и обслуживание

При эксплуатации ТЭНа следует избегать резких перепадов температур и механических ударов. Регулярное техническое обслуживание, включая проверку состояния изоляции и герметичности, поможет предотвратить возможные неисправности. Важно также учитывать условия эксплуатации, такие как влажность и температура окружающей среды.

Промышленные применения ТЭНов для нагрева песка

ТЭНы для нагрева песка находят широкое применение в различных отраслях. Вот некоторые из них:

• Строительство: Прогрев грунта и песка перед строительными работами, такими как забивка свай в мерзлых грунтах, позволяет улучшить условия для выполнения работ.
• Производство: Нагрев компонентов в производстве сухих строительных смесей перед смешиванием обеспечивает равномерное распределение температуры и улучшает качество конечного продукта.
• Лаборатории: В лабораторных и технологических установках ТЭНы используются для поддержания определённой температуры сыпучих материалов, что критично для точности экспериментов.
• Сушка: В промышленных печах и сушилках ТЭНы применяются для сушки песка и других сыпучих материалов, что позволяет ускорить процесс и повысить его эффективность.

Преимущества и недостатки ТЭНов для нагрева песка

Преимущества:

• Способность нагревать большие объёмы сыпучих материалов с равномерным распределением температуры.
• Отсутствие коррозии при правильном выборе материалов, что увеличивает срок службы устройства.
• Простота в эксплуатации и ремонте, что делает ТЭНы удобными для использования в различных условиях.

Недостатки:

• Низкая скорость нагрева по сравнению с жидкостями, что может быть критично в некоторых приложениях.
• Риск локального перегрева при недостаточном контакте с песком, что требует тщательного контроля.
• Абразивный износ трубки, что может привести к необходимости частой замены нагревателя.

Заключение

Трубчатые ТЭНы для нагрева песка представляют собой эффективное решение для различных промышленных и строительных задач. Правильный выбор, установка и эксплуатация этих устройств обеспечивают надежный и долговечный нагрев сыпучих материалов, что делает их незаменимыми в современных технологиях.
