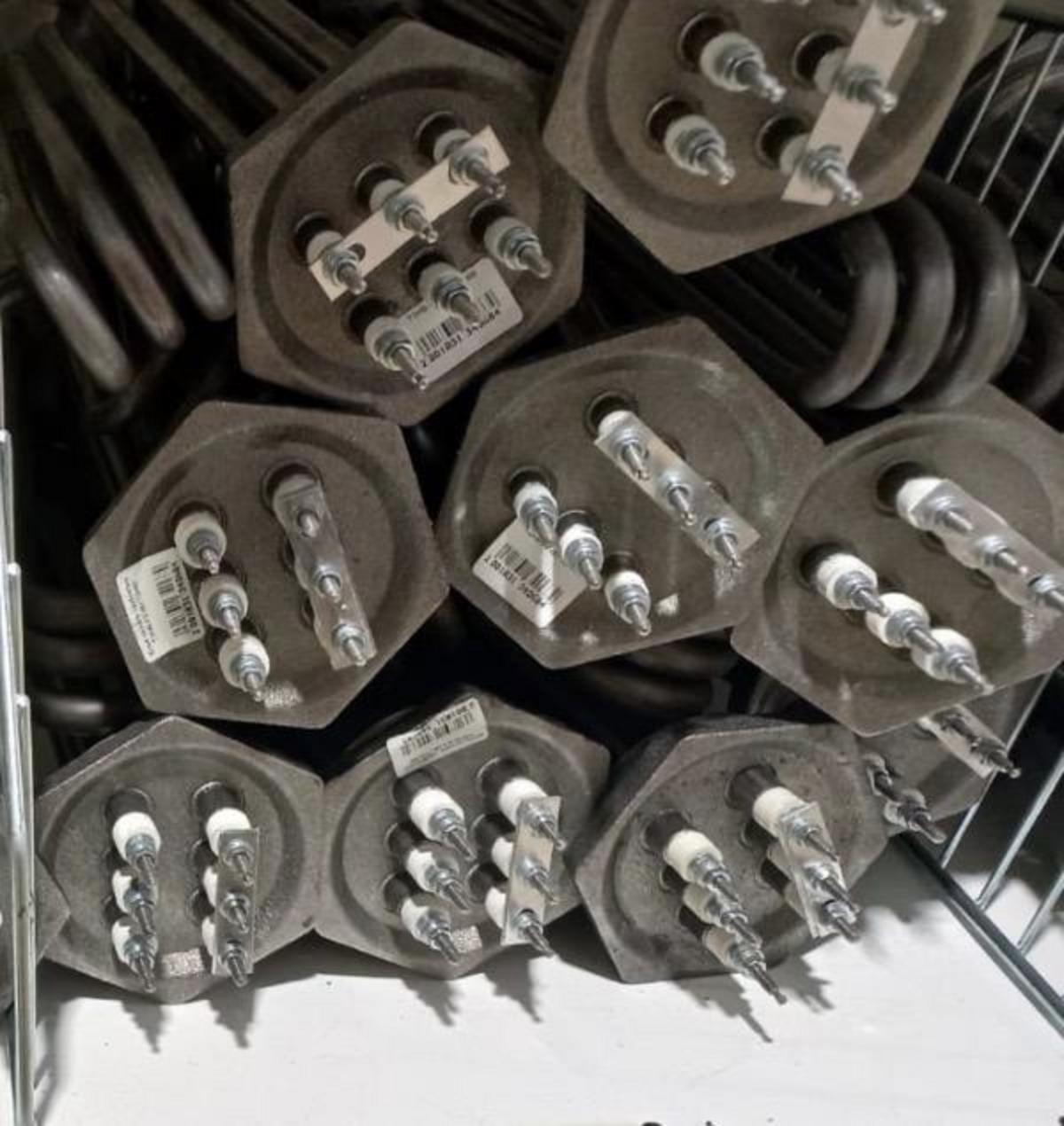

Тэн для нагрева масла диаметр 47 мм, 9-12 кВт

Тэн для нагрева масла диаметр 47 мм, 9-12 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструктивные особенности и преимущества для нагрева масла

ТЭНы с диаметром 47 мм специально разработаны для эффективной работы с вязкими жидкостями, такими как промышленные масла, жиры и смазки. Увеличенный диаметр корпуса (от 47 до 47,5 мм) позволяет увеличить площадь теплообмена на 30-50% по сравнению с тонкостенными моделями (8-13 мм), что значительно снижает риск локального кипения и разложения масла при высоких температурах (до 250-300 °C).

Ключевые элементы конструкции

• Холодная зона: Негреемый участок длиной 40-60 мм защищает токовые выводы от перегрева, что критично для масляных ванн с высокой вязкостью.
• Материалы оболочки: Используются нержавеющая сталь (AISI 304/321), латунь или углеродистая сталь. Для нагрева масел предпочтительны нержавеющие или латунные ТЭНы, в то время как углеродистая сталь подходит для чистых жиров при температуре до 300 °C.
• Диаметр внутренних трубок: Внутренние трубки имеют диаметр 8-13 мм, с блоками, содержащими несколько трубок для равномерного распределения мощности.
• Типы крепления: ТЭНы могут быть выполнены с резьбовым соединением (DN40, 47 мм), фланцами или патронными гильзами, что обеспечивает герметичность установки в емкостях.
• Напряжение: Возможны варианты подключения на 220 В (однофазное) или 380 В (трехфазное для ТЭНов 9-12 кВт).

Таблица 1. Основные параметры ТЭНов 47 мм для масла

Для мощностей 9-12 кВт типичны блоки ТЭНБ (несколько трубок в одном корпусе), что позволяет распределить общую мощность и снизить локальную нагрузку. Например, блок 9 кВт: 220 В, длина 28,5 см, трубки Ø8 мм.

Расчет и выбор для нагрева масла: удельная мощность и нормы

При нагреве масел и жиров (марка «И» по ГОСТ) рекомендуется соблюдать удельную мощность в 3,0 Вт/см² поверхности ТЭНа для предотвращения карбонизации и образования накипи. Для ТЭНов диаметром 47 мм и мощностью 9-12 кВт это соответствует нагреву ванн объемом 200-500 л.

Таблица 2. Удельные мощности по ГОСТ для нагреваемых сред

Рекомендации по выбору

• Для промышленных масляных ванн (закалка, сушка): выбирайте блоки 9-12 кВт из нержавеющей стали с терморегуляторами (T=150-250 °C).
• Критерии: Площадь теплообмена F = P / w (где w=3 Вт/см² для масла). Для 9 кВт: F≈3000 см² (длина ~3-4 м развернутая).
• Ошибки: Перегрузка >3 Вт/см² может привести к коксованию масла; игнорирование холодной зоны — к перегреву выводов.

Применение в промышленности: примеры и кейсы

ТЭНы диаметром 47 мм находят широкое применение в различных отраслях и процессах:

• Масляные котлы и ванны: ТЭНы DN40 (47 мм) 3-4,5 кВт могут использоваться в самогонных аппаратах и кубовых отстойниках (17 л), с возможностью масштабирования до 9 кВт для объемов >100 л.
• Блоки 9 кВт: Идеальны для погружных «колпаков» водонагревателей и масляных бойлеров с диаметром 47 мм и длиной 285 мм, подходят для пищевой (жарильни) и химической (вязкие смолы) отраслей.
• Патронные ТЭНП 47,5 мм: Мощностью 0,8-10 кВт и длиной 10-60 см, используются в экструдерах и смесителях.
• Аналоги: Варианты ТЭНБ G2 1/2″ 2 кВт, длина 47 см — прототип для масштабирования до 12 кВт.

К примеру, в торгово-технологическом оборудовании используется ТЭН42А13/2Р (2 кВт, латунь Ø48 мм) для фритюрниц и масляных емкостей.

Монтаж, безопасность и обслуживание

Пошаговая инструкция установки (для блока 9 кВт DN40)

1. Подготовка: Проверка изоляции (≥1 МОм), очистка резьбы 47 мм.
2. Монтаж: Вкручивание в фланец или гильзу с использованием уплотнителей (паранит/FPM для масла), обеспечив холодную зону вне среды.
3. Подключение: На 220/380 В, медные шины M5-M8 (для Ø13 мм трубок) с установкой термореле (T=250 °C) и автоматикой.
4. Запуск: Постепенный нагрев (5-10 °C/мин), контроль вязкости масла.
5. Инструменты: Ключи 50-55 мм, мультиметр, термопара.

Меры безопасности

• Перегрев: Максимальная температура 300 °C; рекомендуется использование термовыключателей.
• Для масла: Избегайте сухого хода (аварийный термостат 150 °C).
• Срок службы: 5000-10000 ч при плотности 3 Вт/см²; чистка от накипи/коагулята ежемесячно.

Типичные проблемы

• Не нагревает: Возможен обрыв нити (проверяйте сопротивление ~10-20 Ом для блока 9 кВт).
• Перегрев масла: Возможно превышение плотности мощности >3 Вт/см².

Сравнение моделей 47 мм и масштабирование до 12 кВт

Таблица 3. Сравнение доступных ТЭНов 47 мм

Для достижения 12 кВт можно комбинировать 1,5 блока 9 кВт или использовать трехфазный вариант (P= U² / R, R~5 Ом на фазу).

Дополнительные insights: материалы, инновации, рынок

• Наполнители: МгO (перклаза) обладают высокой теплопроводностью; герметизация торцов предотвращает влагопроникновение.
• Кастомизация: Возможна модификация длины от 280 до 6000 мм и форм U/G/П для обеспечения равномерного поля теплообмена.
• Рынок: На данный момент производители (Зенча-ТЭН, ETI) предлагают более 100 моделей, с растущим спросом в нефтехимической и пищевой отраслях.
• Экология: При правильной эксплуатации ТЭНы образуют низкие выбросы; рассматриваются альтернативы — индукционные нагреватели для сверхвысоких температур.

Эта информация охватывает технические спецификации, методы расчета, применение и практические аспекты, основанные на реальных моделях. Подходящие графики и изображения блоков ТЭНБ помогут дополнить материал и сделать его более наглядным.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технологические аспекты использования ТЭНов в различных отраслях

ТЭНы диаметром 47 мм и мощностью 9-12 кВт находят широкое применение в самых разных промышленностях благодаря своей эффективности и надежности. Их конструктивные особенности позволяют достигать высокой производительности, что делает их идеальными для работы с вязкими жидкостями, такими как масла и жиры. Рассмотрим более подробно, как именно эти устройства используются в различных отраслях.

Применение ТЭНов в пищевых технологиях

В секторе пищевой промышленности ТЭНы используются для нагрева масел в различных процессах, таких как жарка и фритюрирование. Их высокая мощность и способность нагревать большие объемы позволяют эффективно поддерживать необходимую температуру, предотвращая при этом деградацию масел.

• Фритюрницы: ТЭНы для фритюрниц обеспечивают быстрый и равномерный нагрев масла, что улучшает качество обжаренных продуктов и увеличивает коэффициент выхода.
• Парообработка: Использование ТЭНов в системах парообработки для повышения эффективности и сокращения времени обработки продуктов.

ТЭНы в химической промышленности

Химическая отрасль требует надежных и устойчивых к коррозии решений для нагрева сырья и промежуточных продуктов. ТЭНы диаметром 47 мм подходят для нагрева вязких смол и других веществ, обеспечивая стабильный процесс без перегрева.

• Системы экструзии: Погружные ТЭНы применяются для обеспечения необходимой температуры в экструдерных машинах, что критично для обработки и переработки материалов.
• Реакторы: Их можно устанавливать в реакторах для контроля температуры процесса синтеза и ускорения химических реакций.

Обновления и инновации в конструкции ТЭНов

Современные технологии в производстве ТЭНов позволили внедрить инновационные подходы, которые улучшают их характеристики:

• Улучшенные материалы: Использование высококачественных сплавов, таких как нержавеющая сталь типа AISI 316, увеличивает срок службы и коррозионную стойкость ТЭНов.
• Управление и автоматизация: Интеграция с современными системами автоматизации позволяет регулировать температуры с высокой точностью, улучшая контроль производственных процессов.

Устойчивость и безопасность эксплуатации

Обеспечение безопасности при эксплуатации ТЭНов в промышленных условиях важно. Для этого предприятия внедряют различные системы мониторинга и предотвратительные меры:

• Системы контроля температуры: Использование терморегуляторов, которые отключают нагреватели при достижении заданной температуры.
• Выбор материалов: Применение устойчивых к высоким температурам и химическим воздействиям материалов оболочки.

Экономические аспекты и эффективность ТЭНов

Инвестиции в качественные ТЭНы могут значительно снизить операционные расходы на переработку и производство. Некоторые факторы, способствующие этому, включают:

• Снижение времени нагрева: Высокая плотность мощности позволяет значительно сократить время, необходимое для достижения рабочей температуры.
• Энергетическая эффективность: Правильный выбор ТЭНов в зависимости от характеристик среды позволяет избежать перерасхода энергии.

Проблемы и пути их решения

Несмотря на эффективность, при эксплуатации ТЭНов могут возникать некоторые проблемы, такие как перегрев или обрыв нити. Для их предотвращения рекомендуется:

• Регулярный контроль состояния: Периодические проверки состояния ТЭНов и всей системы в целом.
• Обучение персонала: Проведение обучающих мероприятий для работников, чтобы они знали, как правильно обращаться с устройствами и предотвращать неисправности.

Заключение

ТЭНы диаметром 47 мм и мощностью 9-12 кВт представляют собой надежное решение для нагрева вязких жидкостей в различных отраслях. Их преимущества включают высокую эффективность, низкие операционные расходы и возможность интеграции в автоматизированные системы. С учетом современных требований к экологии и безопасности, эти устройства продолжают эволюционировать, предлагая новые решения для промышленных нужд.

Для более детального понимания применения ТЭНов стоит рассмотреть также индивидуальные характеристики моделей, которые могут варьироваться в зависимости от специфики производственного процесса.
