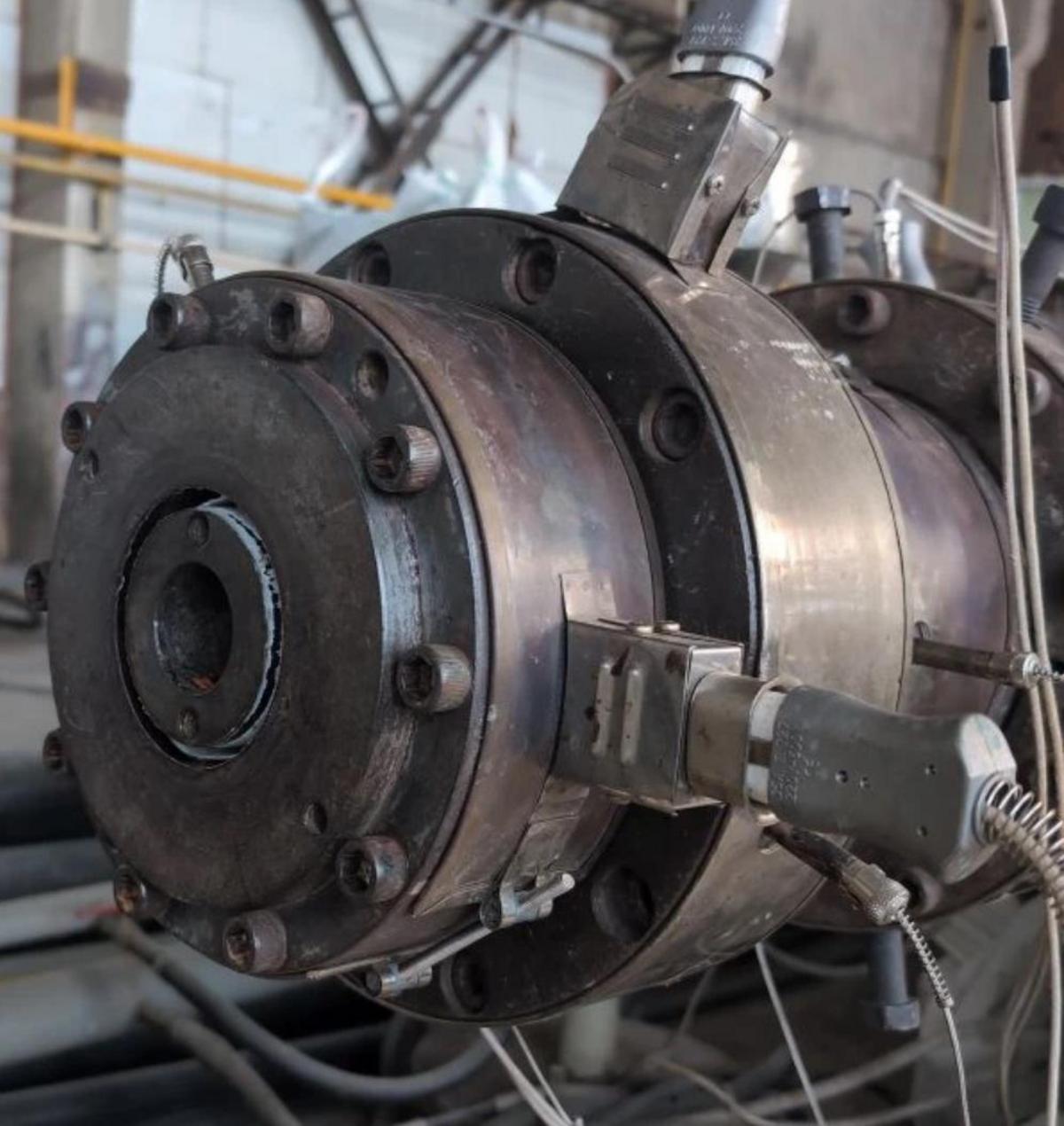

Тэн для нагрева зоны экструдера с бандажными/секторными нагревателями. Напряжение 380 В

# ТЭНы для нагрева зоны экструдера: бандажные и секторные нагреватели на 380 В

Бандажные (хомутовые) и секторные (полухомутовые, кольцевые) нагреватели представляют собой ключевые элементы для точного и равномерного нагрева зон экструдера, особенно в процессах переработки полимеров на напряжении 380 В. Эти ТЭНы (Трубчатые Электрические Нагреватели) обеспечивают стабильный температурный режим по всей длине шнека и головки, минимизируя простои и повышая качество экструдата — от пленок и труб до профилей и кабельных оболочек. Для промышленных производств, где стабильность процесса и качество продукции критически важны, выбор и эксплуатация таких нагревателей являются стратегически важными задачами.

Принцип работы экструдера и роль нагревательных элементов

Экструдер — это непрерывная технологическая линия, предназначенная для обработки полимерного сырья методом экструзии, где контролируемый нагрев играет центральную роль в пластикации гранул. Процесс включает подачу гранулированного полимера в цилиндр (корпус), его плавление и гомогенизацию под действием вращающегося шнека, а затем выдавливание расплава через формующую головку (сопло) для получения готового профиля. Основные функциональные зоны экструдера: корпус (цилиндр), где происходит транспортировка, нагрев и перемешивание материала шнеком, и головка формирования (сопло), которая придает расплаву конечную форму.

Ключевой аспект процесса — это нагрев, осуществляемый преимущественно внешними нагревательными элементами, такими как хомутовые (бандажные) или полухомутовые (секторные) ТЭНы. Они устанавливаются по длине цилиндра шнека, формируя от 3 до 10 зон для градиентного контроля температуры. Температурный профиль обычно варьируется от 150–200°C в зоне загрузки, где происходит предварительный нагрев и предотвращение слипания гранул, до 300–500°C у головки, где требуется максимальная текучесть расплава для точного формования. Помимо внешнего нагрева, материал также подвергается нагреву за счет трения и сдвига между шнеком и цилиндром, а также между самими гранулами. Однако внешние ТЭНы обеспечивают базовый и регулируемый прогрев, поддерживая заданный температурный режим и компенсируя теплопотери, что критически важно для соблюдения технологической дисциплины.

Применение нагревателей, работающих на 380 В, обусловлено потребностями промышленных трехфазных электрических сетей. Такие системы способны выдавать высокую мощность, часто превышающую 10 кВт на секцию, что критически важно для быстрого достижения и поддержания рабочих температур при больших объемах перерабатываемого сырья. Высокая плотность теплоотдачи, достигающая до 50 Вт/см² для патронных вариантов, используемых в комбинации, позволяет эффективно нагревать массивные металлические части экструдера, обеспечивая равномерность и стабильность процесса, что в конечном итоге влияет на производительность и качество экструдата.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электрический Нагреватель): Электрический нагревательный элемент, преобразующий электрическую энергию в тепловую. В контексте экструзии это чаще всего бандажные, секторные или патронные нагреватели.
• Экструдер: Промышленное оборудование для производства изделий путем выдавливания вязкого расплава материала (обычно полимера) через формующий инструмент (фильеру).
• Бандажный (хомутовый) нагреватель: Нагревательный элемент, имеющий форму кольца или полукольца, охватывающий цилиндр экструдера снаружи. Обеспечивает контактный нагрев.
• Секторный (полухомутовый) нагреватель: Разновидность бандажного нагревателя, состоящая из нескольких сегментов, которые крепятся к цилиндру. Удобен для монтажа и замены без демонтажа всего оборудования.
• Патронный ТЭН: Цилиндрический нагреватель высокой мощности, вставляемый в специальные отверстия в металлической части оборудования. Часто используется в головках экструдеров для локального высокотемпературного нагрева.
• Плотность мощности (Вт/см²): Количество тепловой энергии, выделяемой нагревателем с единицы площади его поверхности. Чем выше плотность, тем быстрее нагрев и выше потенциальная температура.
• Зоны нагрева: Отдельные участки цилиндра экструдера, каждый из которых оснащен собственными нагревателями и термоконтролем, позволяя формировать градиент температуры по длине шнека.
• Пластикация: Процесс перехода полимерного материала из твердого (гранулированного) состояния в вязкотекучее (расплавленное) под воздействием тепла и механической энергии.
• PID-контроллер (Пропорционально-Интегрально-Дифференциальный регулятор): Устройство для автоматического поддержания заданного значения параметра (например, температуры) путем корректировки управляющего воздействия. Обеспечивает высокоточный контроль температурных зон.
• Полимеры (ПЭ/ПП и др.): Высокомолекулярные соединения, составляющие основу пластмасс. Полиэтилен (ПЭ) и Полипропилен (ПП) — наиболее распространенные термопласты, перерабатываемые экструзией.
• Миканит: Электроизоляционный материал из слоев слюды, склеенных лаком. Используется в миканитовых ТЭНах благодаря высоким диэлектрическим свойствам и термостойкости.
• Кантал: Сплав железа, хрома и алюминия, используемый для изготовления нагревательных спиралей в высокотемпературных ТЭНах. Обладает более высокой рабочей температурой по сравнению с нихромом.
• Экструдат: Готовое изделие или полуфабрикат, полученный в результате процесса экструзии (пленка, труба, профиль, лист и т.д.).
• КПД (Коэффициент Полезного Действия): Мера эффективности системы, показывающая отношение полезно использованной энергии к общей затраченной энергии.

Типы бандажных и секторных нагревателей для экструдера

Бандажные (хомутовые) и секторные (полухомутовые) нагреватели являются основными типами внешних нагревательных элементов, применяемых для равномерного и точного нагрева цилиндров экструдеров. Их конструкция позволяет плотно обхватывать нагреваемую поверхность, обеспечивая максимальную теплопередачу при соблюдении заданной температурной кривой. Выбор между ними зависит от требуемой температуры, условий эксплуатации и бюджета.

Помимо перечисленных, патронные ТЭНы часто используются в комбинации с бандажными, особенно в головках и фильерах экструдера. Имея диаметр от 10 до 16 мм и плотность мощности до 50 Вт/см², они обеспечивают прямой, высокоэффективный локальный нагрев до 500°C, что критически важно для прецизионных формовочных элементов и поддержания точной температуры в зонах с высокой тепловой нагрузкой.

Технические характеристики нагревателей для промышленных систем 380 В

Выбор ТЭНов для промышленных экструдеров определяется рядом критически важных технических параметров, напрямую влияющих на эффективность, надежность и безопасность производственного процесса. Для принятия обоснованных решений необходимо глубокое понимание каждой характеристики.

• Рабочее напряжение: Стандартное напряжение для мощных промышленных систем — 380 В (трехфазное), обеспечивающее необходимую энерговооруженность и распределение нагрузки. Использование 380 В позволяет достигать высоких мощностей при относительно низких токах, что снижает потери в проводке. В некоторых случаях для небольших секций или вспомогательного оборудования могут применяться нагреватели на 220 В, но для основных зон экструдера 380 В является стандартом.
• Мощность: Варьируется от 100 Вт для малых участков до 10 кВт и более для каждой секции, особенно в зонах высокой температуры (например, головка экструдера). Расчет мощности должен производиться исходя из объема нагреваемой зоны, удельной теплоемкости перерабатываемого полимера, требуемой скорости нагрева и расчетных теплопотерь. Недостаточная мощность приведет к медленному выходу на режим и нестабильности температуры, избыточная — к перерасходу энергии и риску перегрева.
• Внутренний диаметр: Диаметры бандажных и секторных нагревателей соответствуют внешнему диаметру цилиндра экструдера и варьируются от 35 до 380 мм. Точное соответствие диаметра обеспечивает максимальный контакт и эффективную теплопередачу. Типовые размеры, например 220×140 мм, могут использоваться для нагрева фильтров или отдельных сегментов.
• Материалы корпуса и спирали: Для корпуса часто используется нержавеющая сталь (обладает высокой устойчивостью к коррозии, агрессивным химическим средам и высоким температурам) или латунь (отличается отличной теплопроводностью, устойчивостью к полимерным заломам и легкостью обработки). Нагревательная спираль обычно изготавливается из нихрома (NiCr) или кантала (FeCrAl), выбор которых зависит от требуемой максимальной рабочей температуры, срока службы и устойчивости к окислению. Кантал предпочтителен для более высоких температур.
• Материалы изоляции: Миканит (слюдопласт) обеспечивает отличную электрическую изоляцию и термостойкость до 400°C, что делает его оптимальным для большинства стандартных применений. Керамика используется для более высоких температур, обеспечивая не только электрическую, но и дополнительную тепловую изоляцию, что снижает потери тепла в окружающую среду и повышает КПД.
• Длина/высота нагревателя: От 140 мм до 600 мм и более. Эта характеристика определяет площадь охвата цилиндра и, соответственно, равномерность нагрева по длине зоны. Правильный выбор длины позволяет избежать холодных или перегретых участков.
• Типы подключений: Обычно используются термостойкие провода в металлической оплетке или с высокотемпературной изоляцией, защищенные от механических повреждений и воздействия высоких температур. Фиксация на оборудовании осуществляется посредством фланцев, резьбовых соединений или надежных хомутов. Важно обеспечить герметичность и надежное электрическое соединение, а также обязательное заземление всех элементов для безопасности персонала.

В качестве примера, спецификация типичного кольцевого ТЭНа на 380 В может включать: внутренний диаметр 220 мм, высоту 140 мм, мощность 3–5 кВт, максимальную рабочую температуру до 350°C. Стоимость такого элемента стартует от 3900 рублей, что делает его доступным решением для большинства промышленных задач при относительно невысокой стоимости владения и эксплуатации.

Температурные зоны и режимы нагрева экструдера

Для эффективной и высококачественной переработки полимеров экструдеры оснащаются системой многозонного нагрева. Количество зон варьируется от 5 до 10, что позволяет создавать точный температурный профиль, адаптированный под конкретный тип полимера и его реологические свойства. Точность поддержания температуры в каждой зоне (допуск ≤2–3°C) критически важна для предотвращения деградации полимера, обеспечения однородности расплава и стабильного качества готового изделия. Отклонения могут привести к снижению прочности, изменению цвета или другим дефектам.

1. Зона загрузки (подачи): Температура 50–150°C. Основная задача — предотвратить слипание гранул и обеспечить их равномерную подачу в шнек. Нагрев здесь минимален, чтобы избежать преждевременного плавления и образования «мостов» из расплава, препятствующих продвижению сырья.
2. Первая зона (компрессии/трения): Температура 150–200°C и выше. В этой зоне начинается интенсивный нагрев полимера за счет внешних ТЭНов и механического трения, возникающего при движении шнека. Цель — формирование тонкого расплавленного слоя у стенок цилиндра для улучшения адгезии и начала пластикации.
3. Зона нагрузки/пластикации: Температура 200–300°C. Здесь происходит основное плавление и гомогенизация полимерного материала. Требуется высокая мощность нагревателей для поддержания интенсивного теплообмена и обеспечения полного перехода полимера в вязкотекучее состояние.
4. Зона гомогенизации/дозирования: Температура может быть несколько снижена (до 250–280°C) для стабилизации вязкости расплава и обеспечения его однородности перед подачей в головку. Это помогает снизить внутренние напряжения в материале и предотвратить температурную деградацию.
5. Зона головки и фильеры: Температура 300–500°C. Самая горячая зона, где расплав достигает необходимой текучести для прецизионного формования. Здесь требуются нагреватели с высокой плотностью мощности (часто патронные ТЭНы в дополнение к бандажным) для точного контроля и компенсации значительных теплопотерь в окружающую среду.

Бандажные и секторные ТЭНы играют ключевую роль в обеспечении такого градиентного и равномерного нагрева, дополняя тепло, генерируемое трением (которое может составлять до 50% от общего тепла, выделяемого в полимере). Эффективное управление этими зонами позволяет минимизировать энергопотребление, предотвратить перегрев и обеспечить стабильность реологических свойств расплава, что напрямую влияет на качество экструдата и экономическую эффективность производства.

Преимущества бандажных и секторных нагревателей в B2B-контексте

Для промышленных предприятий, работающих с экструзионным оборудованием, выбор правильных нагревательных элементов напрямую влияет на операционную эффективность, качество продукции и общую рентабельность. Бандажные и секторные нагреватели обладают рядом стратегических преимуществ, которые делают их предпочтительным выбором для многих производств:

• Равномерность нагрева и стабильность качества: Кольцевая форма нагревателей обеспечивает охват цилиндра по всей окружности, минимизируя образование «горячих» или «холодных» точек. Это критически важно для поддержания однородности расплава полимера, что напрямую снижает процент брака и повышает стабильность физико-механических свойств конечного экструдата. Отсутствие температурных флуктуаций (в пределах ±2–3°C) является ключевым фактором для производства высококачественных пленок, труб и профилей, соответствующего жестким отраслевым стандартам.
• Минимизация времени простоя и затрат на обслуживание: Разъемная конструкция секторных нагревателей позволяет производить их быструю замену без необходимости полного демонтажа основных узлов экструдера. Это сокращает время простоя оборудования с нескольких часов до менее чем 1 часа, что для крупного производства означает существенную экономию, выражающуюся в сотнях или тысячах долларов в час потерянной прибыли. Снижение времени на обслуживание напрямую конвертируется в увеличение производственной мощности и уменьшение операционных расходов.
• Высокая адаптивность и настраиваемость: Возможность заказа нагревателей под различные диаметры, мощности и температурные режимы позволяет точно адаптировать систему нагрева под конкретные производственные задачи и типы перерабатываемых полимеров. Это обеспечивает гибкость производства и возможность быстрой перенастройки оборудования под новые продукты или изменения рецептуры, что особенно ценно в условиях постоянно меняющегося рынка.
• Долговечность и надежность эксплуатации: Изготовление из высококачественных материалов (нержавеющая сталь, латунь, нихром, керамика) обеспечивает устойчивость ТЭНов к агрессивным средам (полимерные расплавы, коррозия) и высоким температурам. Средний срок службы, превышающий 5000 часов, гарантирует длительную бесперебойную работу и снижает частоту внеплановых замен, что позитивно сказывается на TCO (Total Cost of Ownership — совокупной стоимости владения) оборудования и снижает потребность в запасных частях.
• Повышенная энергоэффективность: Применение высокотемпературных термопроводящих паст при монтаже нагревателей позволяет увеличить теплоотдачу до 30%, снижая энергопотребление и ускоряя процесс выхода на рабочий режим. Кроме того, качественные бандажные нагреватели с хорошей изоляцией минимизируют теплопотери во внешнюю среду, способствуя снижению общих энергетических затрат на 15-20%, что является существенным фактором в условиях роста цен на электроэнергию.

Тем не менее, важно учитывать и потенциальные недостатки: миканитовые нагреватели чувствительны к плотному прижиму, и неправильный монтаж может снизить их эффективность или срок службы. Керамические нагреватели менее требовательны к прижиму, но могут быть более хрупкими при механических воздействиях. Кроме того, высокотемпературные зоны экструдера часто требуют применения систем воздушного или водяного охлаждения для поддержания стабильного температурного режима, что усложняет систему и увеличивает начальные инвестиции и эксплуатационные расходы.

Монтаж, обслуживание и безопасность промышленных ТЭНов

Правильный монтаж, регулярное обслуживание и строгое соблюдение мер безопасности являются фундаментальными аспектами для обеспечения долговечности, эффективности и безопасной эксплуатации нагревательных элементов экструдера. Игнорирование этих правил может привести к преждевременному выходу из строя оборудования, критическим простоям, высокому проценту брака и угрозе безопасности персонала, а также к значительным финансовым потерям.

Пошаговый монтаж бандажного ТЭНа:

1. Подготовка поверхности: Перед установкой нового нагревателя критически важно тщательно очистить поверхность цилиндра экструдера от остатков старого полимера, окалины или других загрязнений. Идеальная чистота и гладкость поверхности обеспечивают максимальный контакт нагревателя с цилиндром и равномерную теплопередачу, что напрямую влияет на эффективность и срок службы ТЭНа.
2. Нанесение термопроводящей пасты: На очищенную поверхность цилиндра и внутреннюю сторону нагревателя необходимо нанести тонкий и равномерный слой высокотемпературной термопроводящей пасты. Эта паста, выдерживающая температуры свыше 500°C, заполняет микроскопические воздушные зазоры между нагревателем и цилиндром, устраняя воздушные прослойки, которые являются плохими проводниками тепла, и значительно улучшая теплоотдачу, предотвращая образование локальных перегревов.
3. Установка и фиксация: Сектора нагревателя аккуратно устанавливаются на цилиндр экструдера. Затем они фиксируются с помощью штатных хомутов, стяжек или фланцевых соединений. Важно обеспечить равномерное и достаточное прижимное усилие без чрезмерного затягивания, чтобы избежать деформации нагревателя (особенно миканитовых) и обеспечить плотный контакт по всей площади. Чрезмерное давление может привести к растрескиванию керамики или повреждению миканитовой изоляции.
4. Электрическое подключение: Нагреватель подключается к промышленной трехфазной сети 380 В через соответствующий терморегулятор (например, PID-контроллер, обеспечивающий точное управление температурным режимом). Все соединения должны быть выполнены квалифицированным персоналом с использованием термостойких кабелей и клемм, с соблюдением требований электробезопасности и стандартов ПУЭ (Правила Устройства Электроустановок).
5. Проверка и тестовый запуск: После монтажа и подключения необходимо провести проверку сопротивления изоляции (должно быть >1 МОм при 500В DC) с помощью мегаомметра, а также проверить правильность подключения фаз и отсутствие коротких замыканий. Затем выполняется тестовый нагрев с контролем температуры во всех зонах и проверкой равномерности нагрева с использованием пирометра или контактного термометра.
6. Интеграция термопар: Для обеспечения точного и автоматического контроля температуры в каждой зоне экструдера необходимо интегрировать термопары (датчики температуры). Они должны быть правильно расположены (обычно в углублениях цилиндра) и надежно закреплены для получения достоверных данных, которые будут поступать на PID-контроллер, обеспечивая обратную связь для точного регулирования.

Необходимые инструменты и материалы: Набор гаечных ключей, отвертки, высокотемпературная термопроводящая паста, мультиметр для проверки электрических цепей, пирометр или контактный термометр для контроля температуры поверхности, мегаомметр для проверки изоляции, термостойкие перчатки и средства индивидуальной защиты.

Меры безопасности:

• Электрическая безопасность: Обязательное заземление всего оборудования и нагревательных элементов согласно стандартам. Регулярная проверка сопротивления изоляции для предотвращения утечек тока и коротких замыканий. Использование устройств защитного отключения (УЗО) и автоматических выключателей для защиты от перегрузок и аварий.
• Термическая безопасность: Наличие защитных ограждений вокруг горячих зон экструдера для предотвращения случайного контакта. Использование термостойких перчаток, спецодежды и защитных очков при работе с нагретым оборудованием.
• Вентиляция: Обеспечение адекватной приточно-вытяжной вентиляции в производственном помещении, так как при нагреве полимеры могут выделять вредные пары и газы, потенциально опасные для здоровья персонала.
• Предотвращение перегрузки: Строгое соблюдение номинальной мощности нагревателей и их рабочих параметров. Избегать превышения этих значений, поскольку это может привести к их перегреву, деградации изоляции, пробою и выходу из строя.

Обслуживание:

• Регулярная инспекция: Периодическая проверка нагревателей на предмет механических повреждений (трещины, деформации), наличия полимерных заломов, нагара или загрязнений. Визуальный осмотр должен проводиться ежедневно или перед каждой сменой.
• Чистка: Удаление скопившегося полимера или загрязнений с поверхности нагревателей для обеспечения оптимальной теплопередачи. При этом следует использовать инструменты, не повреждающие поверхность нагревателя.
• Замена: Своевременная замена нагревателей при выявлении признаков деградации спирали (снижение сопротивления), снижения эффективности (медленный нагрев), пробоя изоляции или в случае, если температура поверхности ТЭНа превышает 700°C (что является индикатором критического износа и риска полного отказа). Плановая замена должна быть частью системы ППР (Планово-Предупредительный Ремонт).

Сравнительная таблица нагревателей для различных зон экструдера

Выбор оптимального типа нагревателя для каждой зоны экструдера является критически важным для достижения максимальной производительности и качества продукции, а также для оптимизации операционных затрат. Ниже представлена сравнительная таблица основных типов, используемых в экструзионной промышленности, с учетом их ключевых характеристик и областей применения.

Бандажные и секторные нагреватели остаются лидерами для основных зон цилиндров экструдера благодаря их способности обеспечивать равномерный охват и высокую надежность. Патронные ТЭНы, в свою очередь, незаменимы там, где требуется точечный, высокоинтенсивный нагрев, например, в критических зонах головки и фильеры, где равномерное распределение тепла и быстрый отклик на изменения температуры имеют первостепенное значение.

Практические рекомендации и инновации в нагреве экструдеров

Для оптимизации работы экструзионного оборудования и повышения его экономической эффективности важно учитывать ряд практических аспектов и следить за инновационными решениями. Регулярная оценка и внедрение новых подходов могут существенно улучшить производственные показатели.

• Выбор и расчет мощности для 380 В: При выборе нагревателей под напряжение 380 В ключевым является точный расчет требуемой мощности. Формула для ориентировочного расчета мощности: Мощность (Вт) = (Объем зоны (см³) × Удельная теплоемкость полимера (Дж/г°C) × Изменение температуры (°C)) / (КПД нагревательной системы × Время нагрева (с)). Для полиэтилена (ПЭ) и полипропилена (ПП) плотность мощности бандажных нагревателей должна составлять 4–6 Вт/см² для обеспечения оптимального баланса скорости нагрева, энергопотребления и равномерности распределения тепла. Недооценка или переоценка мощности ведет к неэффективности, нестабильности процесса или перегреву полимера.
• Экспертные оценки по выбору материалов: Согласно отзывам специалистов отрасли, «керамические бандажные нагреватели являются оптимальным решением для высокотемпературных процессов (выше 400°C), обеспечивая долговечность и стабильность при работе с инженерными пластиками. Миканитовые же, обладая более низкой стоимостью, предпочтительны для менее требовательных зон и в качестве бюджетного, но надежного варианта для стандартных полимеров.» Латунные секционные нагреватели с двойной спиралью заслуживают внимания за высокую мощность, устойчивость к полимерным заломам и хорошую теплопроводность.
• Инновационные подходы:
  • Системы теплообмена в шнеке: Разработка шнеков с интегрированными каналами для теплоносителя (например, трубки, по которым циркулирует охлаждающая или нагревающая среда). Это позволяет не только охлаждать зону дозировки, предотвращая преждевременное плавление и слипание гранул, но и утилизировать это тепло для предварительного нагрева загружаемого материала, повышая общую энергоэффективность системы и снижая потребление первичной энергии.
  • Умные контроллеры и предиктивная аналитика: Внедрение PID-контроллеров нового поколения с элементами искусственного интеллекта (ИИ) и машинного обучения (ML). Такие системы способны не только поддерживать заданную температуру с высокой точностью, но и анализировать данные о работе ТЭНов, прогнозировать их износ, оптимизировать температурные профили на основе изменяющихся внешних факторов и свойств сырья, а также предсказывать потенциальные отказы, минимизируя внеплановые простои и затраты на ремонт.
  • Использование мультиспектральных датчиков: Интеграция датчиков, способных отслеживать не только температуру, но и другие параметры, влияющие на процесс экструзии (например, вязкость расплава, содержание влаги, гомогенность), позволяет еще более тонко и динамично настраивать работу нагревательных элементов, реагируя на малейшие изменения в процессе и качестве сырья.
• Экономия энергии и экологическая ответственность: Оптимизированный и равномерный нагрев экструдера, достигнутый за счет правильно подобранных и качественно установленных ТЭНов, может снизить общее потребление энергии на 15–20%. Это не только прямая экономия для предприятия, но и вклад в снижение углеродного следа, что становится все более важным в контексте корпоративной социальной ответственности и соответствия экологическим нормам. Дополнительная изоляция нагревательных зон и использование рекуперации тепла также способствуют повышению энергоэффективности всего производственного цикла.

После детального рассмотрения основ функционирования, технических характеристик и преимуществ бандажных и секторных нагревателей, а также ключевых аспектов их монтажа и обслуживания, перейдем к стратегическому планированию их внедрения, углубленному анализу экономической эффективности и передовым методам управления, которые позволят максимально раскрыть потенциал этих решений на производственном предприятии.

Продвинутая практика и внедрение нагревательных систем для экструдера

Эффективное использование бандажных и секторных нагревателей на 380 В выходит за рамки простого выбора и установки. Для достижения максимальной производительности, стабильности и рентабельности производства требуется комплексный подход к архитектуре системы, процессам внедрения, интеграции с существующей инфраструктурой и непрерывной оптимизации. Вторая часть статьи углубляется в эти аспекты, предлагая стратегические рекомендации и практические инструменты для C-уровня и технических руководителей, заинтересованных в повышении эффективности своих производственных процессов.

Архитектура нагревательных систем и стратегическое планирование

Разработка и модернизация системы нагрева экструдера требует продуманной архитектуры, учитывающей не только текущие, но и будущие потребности производства. Это включает интеграцию с системами управления производственными процессами (MES — Manufacturing Execution System) и планирования ресурсов предприятия (ERP — Enterprise Resource Planning) для централизованного мониторинга, контроля и анализа данных, что позволяет принимать обоснованные управленческие решения и оптимизировать производственные потоки.

Ключевые элементы современной архитектуры нагревательной системы:

• Многозонный температурный контроль и управление: Современные экструдеры могут иметь до 10 и более зон нагрева, каждая из которых управляется индивидуальным PID-контроллером. Эти контроллеры должны быть интегрированы в единую систему управления для централизованной настройки температурных профилей, регистрации данных, сигнализации об отклонениях и удаленного управления. Централизация позволяет оперативно реагировать на изменения и поддерживать заданные параметры.
• Интегрированные системы нагрева и охлаждения: Многие зоны экструдера требуют прецизионного охлаждения (воздушного или водяного) для поддержания стабильного температурного баланса, особенно в высокотемпературных секциях или при работе с теплочувствительными полимерами. Интеграция систем нагрева и охлаждения в единый контур управления позволяет динамически реагировать на изменения условий, предотвращая перегрев и повышая стабильность процесса.
• Расширенная сенсорика и сбор данных: Помимо термопар, измеряющих температуру поверхности, целесообразно использовать датчики для мониторинга других критических параметров, таких как давление расплава, вязкость, энергопотребление каждой зоны, скорость вращения шнека. Комплексный сбор данных обеспечивает более полную картину процесса, позволяет выявлять скрытые закономерности и применять предиктивные модели для оптимизации.
• Программное обеспечение для управления и аналитики (SCADA/HMI): ПО должно обеспечивать интуитивную визуализацию температурных профилей в реальном времени, глубокую архивацию исторических данных, генерацию аналитических отчетов о производительности, энергопотреблении, качестве продукции, а также иметь функции сигнализации об авариях и удаленного доступа для мониторинга и диагностики.
• Энергоэффективность и рекуперация тепла: Внедрение комплексных решений по утилизации тепла, например, отработанного воздуха системы охлаждения для предварительного нагрева сырья или обогрева производственных помещений. Использование энергосберегающих ТЭНов с улучшенной изоляцией и применение интеллектуальных алгоритмов управления позволяют значительно снизить общие энергетические затраты.

Сравнительная таблица стратегических подходов к модернизации системы нагрева

При планировании модернизации или внедрения новой системы нагрева экструдера, руководители сталкиваются с выбором между различными стратегиями, каждая из которых имеет свои преимущества и риски. Ниже представлена сравнительная таблица, помогающая оценить ключевые аспекты с точки зрения B2B-ценности.

Пошаговая реализация проекта по оптимизации системы нагрева

Внедрение новой или модернизация существующей системы нагрева экструдера должно осуществляться в виде структурированного проекта, разделенного на четкие этапы. Такой подход позволяет минимизировать риски, эффективно контролировать бюджет и сроки, а также обеспечить высокое качество конечного результата и его соответствие бизнес-целям.

1. Этап 1: Анализ и планирование (1-2 месяца)
   • Основные роли: Руководитель проекта (часто из отдела производственного развития), главный технолог, главный инженер, специалист по АСУ ТП (Автоматизированная Система Управления Технологическими Процессами), представитель отдела закупок.
   • Ключевые артефакты:
     • Детальное Техническое Задание (ТЗ), описывающее текущие проблемы, требуемые параметры новой системы, ожидаемые результаты (например, снижение брака на 5%, экономия энергии на 10%, увеличение скорости экструзии на 3%).
     • Аудит текущего состояния оборудования (инвентаризация имеющихся ТЭНов, контроллеров, электропроводки, оценка их износа и эффективности).
     • Выбор полимеров для переработки, их реологические характеристики и требования к температурным режимам.
     • Предварительный расчет бюджета проекта, включая капитальные и операционные затраты, а также оценка ROI.
     • План проекта с четкими контрольными точками, сроками выполнения и ответственными лицами.
   • Контроль качества на этапе: Всестороннее согласование ТЗ всеми заинтересованными сторонами, подтверждение экономической и технической целесообразности проекта.
2. Этап 2: Выбор и закупка оборудования (1-3 месяца)
   • Основные роли: Специалист по закупкам, главный инженер, технолог, представители производителя оборудования (при необходимости).
   • Ключевые артефакты:
     • Сравнительный анализ поставщиков ТЭНов (бандажных, секторных, патронных), термоконтроллеров (PID-контроллеры), датчиков (термопары), кабельной продукции и другого вспомогательного оборудования.
     • Сбор и оценка технико-коммерческих предложений от нескольких поставщиков.
     • Заключение договоров на поставку оборудования с указанием сроков, цен, условий гарантии и сервисного обслуживания.
   • Контроль качества на этапе: Строгое соответствие закупаемого оборудования спецификациям ТЗ, наличие всех необходимых сертификатов качества и безопасности, проверка репутации поставщика и его способности обеспечить послепродажное обслуживание.
3. Этап 3: Монтаж и пусконаладка (1-2 недели на один экструдер)
   • Основные роли: Инженер по монтажу, квалифицированный электрик, специалист по КИПиА (Контрольно-Измерительные Приборы и Автоматика), представители поставщика оборудования.
   • Ключевые артефакты:
     • Протоколы монтажных работ, включающие схемы установки нагревателей, правильность нанесения термопасты и обеспечение плотного контакта.
     • Протоколы электрических измерений (сопротивление изоляции, качество заземления, проверка фазировки).
     • Документация по настройке PID-контроллеров и параметров температурных профилей для каждого типа полимера.
     • Журнал тестовых запусков с фиксацией всех технологических параметров и выявленных отклонений.
   • Контроль качества на этапе: Тщательная проверка изоляции, отсутствие коротких замыканий, стабильность поддержания температуры в тестовом режиме, соответствие измеренных температур заданным значениям, проверка работоспособности всех систем безопасности.
4. Этап 4: Опытная эксплуатация и оптимизация (1-3 месяца)
   • Основные роли: Технолог, операторы экструдера, специалисты по АСУ ТП, главный инженер, отдел контроля качества.
   • Ключевые артефакты:
     • Аналитические данные о работе системы в реальных производственных условиях (фактическое энергопотребление, процент брака, фактическая скорость производства, стабильность температурного профиля).
     • Отчеты об отклонениях и нештатных/аварийных ситуациях, предложения по их предотвращению.
     • Рекомендации по дальнейшей оптимизации настроек PID-контроллеров и температурных профилей для улучшения качества или снижения затрат.
     • Отчеты по качеству выпускаемой продукции в сравнении с целевыми показателями.
   • Контроль качества на этапе: Достижение целевых показателей качества продукции и энергоэффективности, стабильная работа оборудования без сбоев. Оценка фактического ROI после определенного периода опытной эксплуатации.
5. Этап 5: Обучение персонала и документация (2 недели)
   • Основные роли: Технический персонал (операторы, механики, электрики), инженеры, специалисты по охране труда.
   • Ключевые артефакты:
     • Разработка и утверждение руководств по эксплуатации и обслуживанию новой системы нагрева, включая схемы, инструкции по устранению неполадок, рекомендации по плановому ТО.
     • Разработка программ обучения и проведение аттестации персонала, работающего с новым оборудованием.
     • Формирование регламентов планового технического обслуживания (ПТО) и ремонта, а также процедур аварийного реагирования.
   • Контроль качества на этапе: Подтверждение компетентности персонала через тестирование, наличие полной, актуальной и легкодоступной документации, соответствующей корпоративным стандартам и требованиям безопасности.

Кейсы и паттерны успешного внедрения

Рассмотрим несколько сценариев применения бандажных и секторных нагревателей на 380 В для демонстрации их универсальности и эффективности в различных B2B-контекстах, подчеркивая конкретные результаты и достигнутые бизнес-показатели.

Кейс 1: SMB (Small and Medium Business) — Оптимизация затрат и увеличение срока службы оборудования

Небольшое предприятие по производству полимерных труб для водоснабжения столкнулось с частыми простоями экструдера (до 15% производственного времени в месяц) из-за выхода из строя старых миканитовых нагревателей на 220 В. Это приводило к высоким затратам на ремонт, потерей заказов и снижением конкурентоспособности. Было принято решение о поэтапной замене на секторные бандажные нагреватели на 380 В с керамической изоляцией в наиболее нагруженных зонах (головка, первая зона пластикации) и новыми миканитовыми в остальных, менее критичных. Для каждой зоны был установлен новый, более точный PID-контроллер. Общий срок реализации проекта составил 3 месяца, включая закупку и монтаж.

• Достигнутый эффект:
  • Снижение частоты внеплановых отказов нагревателей на 60%, что напрямую сократило простои.
  • Сокращение среднего времени замены нагревателя с 3-4 часов до менее чем 1 часа за счет секторной конструкции.
  • Снижение энергопотребления на 12% благодаря более эффективной изоляции и точному контролю температуры.
  • Увеличение среднего срока службы ТЭНов в 1.5 раза.
  • ROI (Return on Investment) по проекту был достигнут за 14 месяцев, преимущественно за счет снижения операционных расходов и увеличения доступности оборудования.

Кейс 2: Enterprise (Крупное производство) — Повышение качества продукции и снижение процента брака

Крупный производитель высококачественной кабельной оболочки испытывал трудности с однородностью экструдата, что проявлялось в нестабильных механических свойствах конечного продукта и высоким уровнем брака (до 8% от общего объема производства). Аудит показал неравномерность температурного поля по длине цилиндра экструдера из-за устаревшей системы управления и значительного износа бандажных нагревателей. Проект предусматривал полную замену всех бандажных и патронных ТЭНов на современные керамические бандажные нагреватели 380 В с повышенной плотностью мощности и внедрение централизованной АСУ ТП (Автоматизированная Система Управления Технологическими Процессами) с функцией мониторинга температурных профилей в реальном времени и предиктивной диагностики. Общий срок реализации проекта: 6 месяцев.

• Достигнутый эффект:
  • Снижение процента брака до 2.5%, что привело к прямой экономии сырья до 50 000 USD/год и уменьшению отходов.
  • Значительное повышение стабильности производственного процесса и улучшение физико-механических характеристик кабельной оболочки.
  • Увеличение производительности на 7% за счет оптимизации температурных режимов и сокращения времени выхода на заданный профиль.
  • Сокращение внеплановых простоев на 25% благодаря предиктивной аналитике и своевременной замене изношенных элементов.
  • ROI по проекту был достигнут за 18 месяцев, в основном за счет сокращения потерь от брака и увеличения производительности.

Кейс 3: Regulated Industry (Фармацевтика/Медицина) — Высокая точность, соответствие стандартам и валидация

Предприятие, производящее медицинские изделия из специальных биосовместимых полимеров, где критически важна абсолютная точность размеров, стерильность и соответствие строгим международным стандартам GMP (Good Manufacturing Practice), столкнулось с необходимостью радикального улучшения температурного контроля. Существующая система нагрева не обеспечивала необходимой стабильности температуры, допуская отклонения до ±5°C, что ставило под угрозу валидацию производственных процессов. Была внедрена комплексная система на основе высокоточных керамических секторных нагревателей 380 В, оснащенных мультиспектральными датчиками, интегрированными с ИИ-контроллером, способным к самообучению и адаптации температурных профилей. Вся система прошла строгую валидацию в соответствии с требованиями GMP. Срок реализации проекта: 9 месяцев.

• Достигнутый эффект:
  • Поддержание температуры в каждой зоне экструдера с беспрецедентной точностью до ±0.5°C, что значительно превзошло требования GMP и исключило риски температурной деградации полимера.
  • Полное соответствие всем аудиторским проверкам и международным стандартам качества, что укрепило репутацию компании.
  • Практически полное исключение температурных колебаний, влияющих на реологические и физические свойства полимера, что привело к нулевому проценту брака из-за температурных аномалий.
  • Снижение энергопотребления на 10% за счет оптимизации работы ИИ-контроллера, который динамически адаптируется к условиям.
  • Минимизация регуляторных рисков, штрафов и потенциальных отзывов продукции, связанных с качеством.
