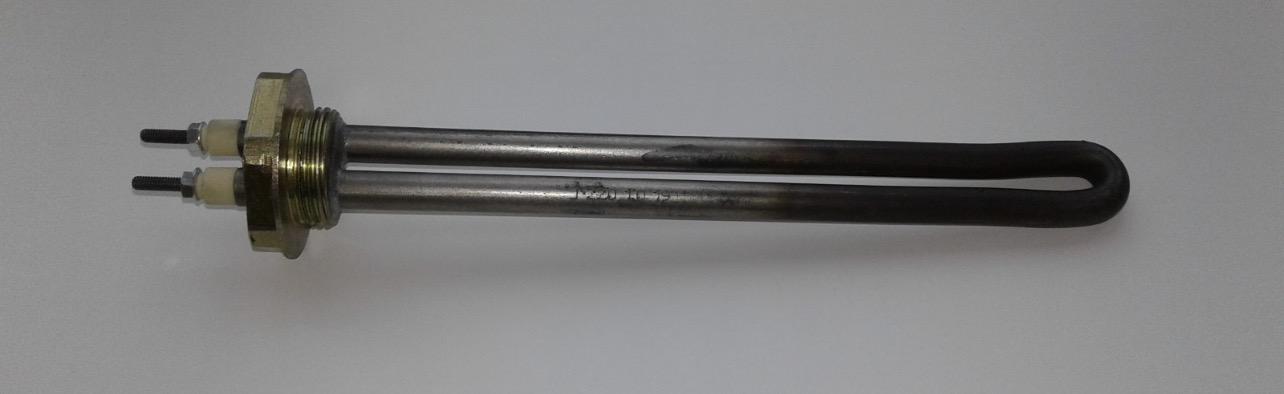

Тэн для нагрева гидромасла с гидробаке. ТЭН: 500 Вт, 24 В, 1″ BSP, длина 200 мм

Тэн для нагрева гидромасла с гидробаке. ТЭН: 500 Вт, 24 В, 1″ BSP, длина 200 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Назначение и основные задачи

Основная функция ТЭНа для гидробака заключается в поддержании температуры гидромасла на уровне 40–60°C. Эта температурная зона оптимальна для работы гидравлических жидкостей, так как:

• Снижается вязкость масла, улучшая его текучесть.
• Повышается эффективность передачи гидравлической энергии.
• Предотвращается образование конденсата и загрязнений.
• Увеличивается срок службы всей гидравлической системы.

ТЭНы применяются для различных технических жидкостей: гидромасла (HLP, HM 32–68), мазута, масел для ДВС, дизельного топлива, трансмиссионного масла, воды, нефтепродуктов, воска, щелочи и антифриза.

Технические характеристики ТЭНа 500 Вт, 24 В

Основные параметры

Расчет электрических параметров

Расчет тока: I = P/U = 500 Вт / 24 В = 20.8 А.

Расчет сопротивления: R = U² / P = (24 × 24) / 500 = 1.15 Ом.

Эти расчеты помогают подобрать источник питания надлежащей емкости и убедиться, что электрическая сеть выдержит пиковую нагрузку.

Технические особенности конструкции

Материалы и покрытие

ТЭНы высокого качества изготавливаются из нержавеющей стали наивысшего качества с никель-хромовым нагревательным проводом 80/20. Нагревательный провод имеет покрытие из оксида магния, что обеспечивает:

• Полную герметичность конструкции.
• Защиту от влаги и агрессивных сред.
• Предотвращение коксования масла при контакте с нагревающей поверхностью.

Для низковольтных систем сварной наконечник и герметичное уплотнение выводных контактов критически важны для защиты внутренних элементов от влаги, особенно в условиях повышенной влажности.

Технология нагрева

ТЭНы производятся по специальной технологии Incoloy, полностью исключающей коксование масла. Уникальный производственный процесс предусматривает разделение витков спирали для достижения одинаковой температуры по всей поверхности нагревательного элемента, обеспечивая равномерный и длительный нагрев.

Температурные режимы

Температура поверхности ТЭНа 24 В может достигать 300–500°C в зависимости от удельной поверхностной мощности и условий охлаждения (погружение в жидкость, обдув воздухом). Для жидкостных сред удельная поверхностная мощность обычно не превышает 10 Вт/см², тогда как для воздушного нагрева этот показатель может быть выше.

Рекомендуемая поверхностная нагрузка для предотвращения коксования масла составляет 1.5 Вт/см² — идеальная плотность мощности для исключения нагорания масла на стенки защитной колбы.

Источники питания и подключение

Питание от аккумуляторных батарей

ТЭН на 24 В может быть подключен непосредственно от аккумуляторной батареи, однако важно помнить критическое ограничение: если аккумулятор не подзаряжается, использование ТЭНа в работе может привести к полному разряду батареи.

При выборе емкости источника питания (Ач) необходимо учитывать пиковую мощность ТЭНа. Например, для ТЭНа 600 Вт при 24 В ток составит 25 А. Для ТЭНа 500 Вт расчет: I = 500/24 = 20.8 А.

Способы управления и контроля температуры

Для точного поддержания температуры гидромасла в диапазоне 40–60°C рекомендуется использовать:

• Контроллеры с широтно-импульсной модуляцией (ШИМ) для плавного регулирования мощности.
• Твердотельные реле (SSR) для управления большими токами и снижения пусковых токов.
• Встроенный противовзрывный термостат (в модификации с повышенной безопасностью).

Встроенные системы безопасности могут включать автоматику, отключающую нагрев при работе двигателя для экономии заряда аккумулятора.

Преимущества низковольтного ТЭНа 24 В

Безопасность

Напряжение 24 В значительно ниже безопасного порога (50 В), что минимизирует риск поражения током. Это особенно важно при работе во влажных или взрывоопасных средах, где не требуется применение сложной защитной автоматики, снижая капитальные и операционные затраты.

Пальчиковые ТЭНы 24 В отлично подходят для умеренного нагрева до температуры 300°C и могут использоваться в ограниченном пространстве даже для ручного нагрева.

Надежность и автономность

ТЭНы 500 Вт, 24 В позволяют создавать системы, независимые от централизованных электросетей, обеспечивая непрерывность снабжения теплом. Возможность работы от DC-источников (аккумуляторов, солнечных панелей с инверторами) делает такое оборудование идеальным для мобильных систем и удаленных объектов.

Долговечность

Использование нержавеющей стали обеспечивает высокую коррозионную стойкость в условиях длительной эксплуатации без обслуживания. Герметичная конструкция исключает воздействие влаги и жидкостей, что значительно продлевает срок службы.

Установка в гидробак

Технология монтажа

Установка ТЭНа в гидробак требует высверливания отверстия в поддоне масла на расстоянии не ниже минимального уровня жидкости. После чего при помощи фланца, гайки, соответствующей диаметру ТЭНа, вставляется наконечник и герметизируется герметиком.

Стандартная комплектация ТЭНов включает маслостойкий электрический кабель длинной 1,2 м с защитой от перегрева, что упрощает подключение к системе управления.

Практическое применение

В профессиональных гидравлических системах часто интегрируются несколько ТЭНов 500 Вт, 24 В с фланцевым креплением в баки гидравлического масла. Питание осуществляется от бортовой сети 24 В с дополнительными аккумуляторами и системой автоматики для оптимизации энергопотребления.

Унификация и сервисное обслуживание

Универсальность применения

Важно отметить, что ТЭНы 500 Вт, 24 В обладают универсальностью — они пригодны как для гидромасла, так и для других технических жидкостей (например, в системах охлаждения оборудования). Это упрощает логистику и обслуживание многофункционального оборудования.

Нагреватели легко адаптируются к разным типам жидкостей благодаря стандартизированным параметрам подключения (резьба 1″ BSP) и унифицированным электрическим характеристикам.

Выбор ТЭНа для конкретного применения

При подборе ТЭНа для вашего гидробака необходимо учитывать:

• Габаритный размер и форма — должны соответствовать физическим размерам гидробака.
• Мощность нагревательного элемента — для гидробака среднего размера оптимальна 500 Вт.
• Питающее напряжение — 24 В подходит для мобильных и автономных систем.
• Объем обслуживаемого масла — модель рассчитана на 57–113 л.
• Материал оболочки — нержавеющая сталь предпочтительна для коррозионной стойкости.
• Тип монтажа — резьба 1″ BSP является стандартом для гидробаков.

ТЭН 500 Вт, 24 В длиной 200 мм представляет собой оптимальный компромисс между компактностью и эффективностью, обеспечивая надежный нагрев гидромасла в гидробаках среднего размера без избыточного энергопотребления.

Приступим к следующей части статьи, в которой рассмотрим дополнительные аспекты эксплуатации и обслуживания ТЭНов для гидробаков.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация ТЭНа в реальных условиях

Мониторинг и контроль работы

Для обеспечения надежной работы ТЭНа важно регулярно мониторить его параметры и состояние системы. Это включает проверки температуры, состояния электрических соединений и целостности нагревательного элемента. Рекомендуется использовать девайсы для мониторинга температуры, которые могут сигнализировать о перегреве или падении температуры ниже установленного порога.

Настройка точных пределов температуры поможет избежать ненужного износа ТЭНа и обеспечить оптимальные условия для работы гидравлической системы.

Обслуживание и профилактика

Для продления срока службы ТЭНа необходимо проводить профилактические работы. Это может включать:

• Очистку поверхности нагревателя от загрязнений, которые могут препятствовать нормальной теплоотдаче.
• Проверку герметичности уплотнений и соединений для предотвращения утечек.
• Регулярную замену фильтров, если таковые имеются в системе.

При обнаружении каких-либо неисправностей следует незамедлительно проводить ремонт или замену элементов системы для предотвращения серьезных последствий.

Альтернативные решения для нагрева

Использование альтернативных ТЭНов

На рынке представлено множество альтернативных моделей ТЭНов, которые могут выполнять схожие функции. Важно учитывать следующие аспекты при выборе:

• Мощность нагревателя и его соответствие требованиям системы.
• Эффективность нагрева и возможность регулировки.
• Материалы, из которых изготовлен ТЭН, их стойкость к агрессивным средам.

При наличии нескольких гидробаков или систем целесообразно рассмотреть возможность интеграции умного управления, которое позволяет автоматически настраивать параметры работы ТЭНа в зависимости от текущих условий.

Влияние температуры на работу системы

Оптимальные рабочие условия

Поддержание температуры гидромасла в пределах 40–60°C не только улучшает . Но также предотвращает образование газов и способствует стабильной работе насоса и других компонентов системы. При этом критически важно поддерживать постоянный температурный режим в ходе всего цикла эксплуатации.

Необходимо обращать внимание на внешние факторы, такие как температура окружающей среды, которые могут влиять на эффективность нагрева. При использовании ТЭНа в условиях низких температур потребуется более мощный элемент или дополнительные устройства для обеспечения необходимого нагрева.

Инновации и новые разработки

Технологические тенденции в сфере нагревателей

С каждым годом условия эксплуатации и требования к системе нагрева становятся более строгими. В результате исследовательские и производственные компании постоянно вводят новые технологии и материалы. Это включает разработки, направленные на:

• Увеличение эффективности теплоотдачи, что позволяет снижать потребляемую мощность.
• Разработку нагревателей с повышенной устойчивостью к агрессивным химическим веществам.
• Создание нагревательных систем, которые могут интегрироваться в умные сети для автоматического контроля и планирования потребления энергии.

Будущее низковольтных нагревателей

Перспективы использования низковольтных ТЭНов становятся все более актуальными, особенно в силу роста популярности солнечных панелей и других альтернативных источников энергии. Внедрение энергосберегающих технологии и возможность использования солнечной энергии делают ТЭНы еще более востребованными в мобильных и удаленных системах.

Заключение

Современные требования к гибкости, надежности и безопасности в условиях нагрева гидравлических систем делают ТЭН 500 Вт, 24 В оптимальным выбором для различных применений. Их эффективная работа в сочетании с инновационными решениями и новыми технологиями позволяют создавать надежные и экономичные гидравлические установки.
