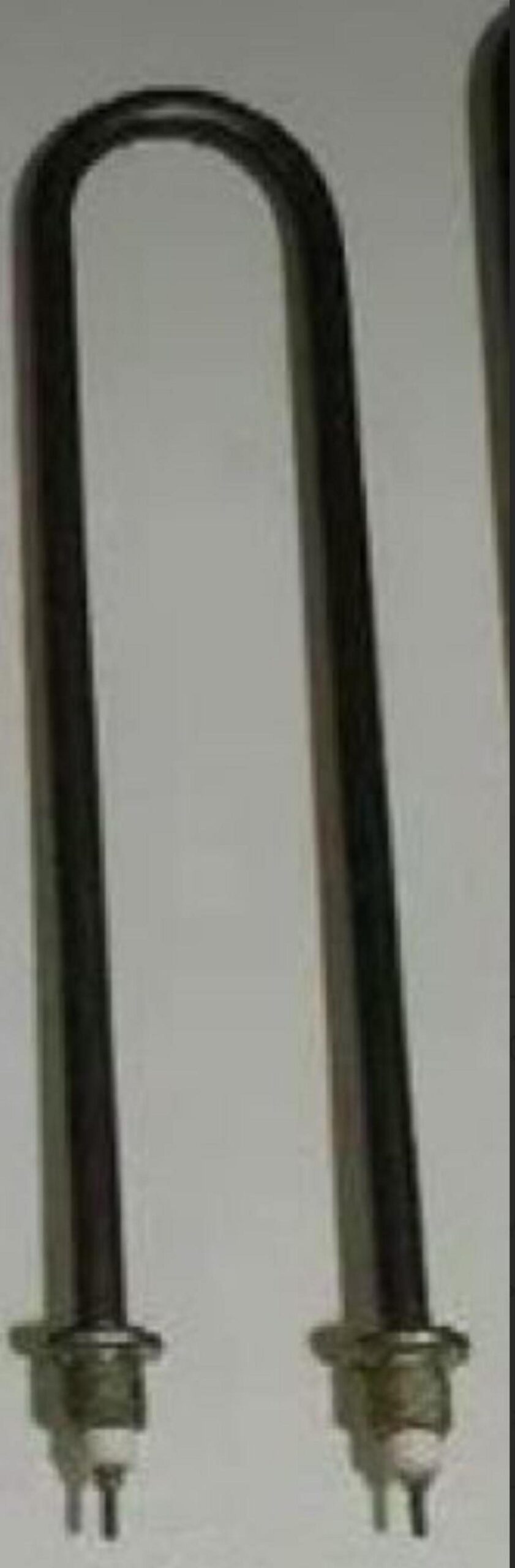

Тэн для нагрева воздуха со штуцером. Мощность 1.5 кВт рабочая часть 40см

Тэн для нагрева воздуха со штуцером. Мощность 1.5 кВт рабочая часть 40см Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

<TЭН> состоит из металлической трубки, обычно диаметром 13 мм, внутри которой спираль из нихрома или фехрали запрессована в периклаз. Этот изолирующий наполнитель обеспечивает как герметичность, так и эффективный теплоотвод. Штуцер, представляющий собой резьбовой патрубок, чаще всего имеет размер 1/2″ (21 мм), что позволяет удобно монтировать ТЭН в воздуховодах, предотвращая утечки воздуха и делая установку более простой и быстрой.

Рабочая часть длиной 40 см – это длина нагревательного участка без учета штуцеров, что идеально подходит для компактных и эффективных систем отопления и вентиляции.

Ключевые элементы конструкции

• Нагревательная спираль: Обладает высоким омическим сопротивлением, что обеспечивает равномерный нагрев воздуха.
• Контактные стержни: Длина «А» (стандартная заделка) с расстоянием между контактами в 70 мм.
• Герметик на торцах: Используется для защиты от пыли и влаги.
• Изолятор между трубкой и выводами: Обеспечивает безопасность и надежность конструкции.

Частота, используемая в таких устройствах, составляет 220–230 В, что является стандартом для бытовых и промышленных электрических сетей.

Технические характеристики и спецификации

Для данного ТЭНа характерны следующие технические параметры:

Маркировка ТЭНа может выглядеть следующим образом: 40 А13/1,5 S 220 ф.2 R30 Ш, где:

• 40 см – длина,
• А – тип стержней,
• 13 мм – диаметр трубки,
• S – спокойный воздух,
• Ш – наличие штуцера.

Материалы и их выбор для нагрева воздуха

Важно правильно выбирать материалы для ТЭНа, так как это значительно влияет на его долговечность и эффективность. Вот несколько ключевых материалов:

• Углеродистая сталь: Доступна по цене, но подвержена коррозии во влажных условиях.
• Нержавеющая сталь: Обладает высокой стойкостью к окислению, подходит для промышленных систем.
• Латунь: Используется для штуцеров и трубки, отличается коррозионной стойкостью и увеличивает срок службы ТЭНа в условиях повышенной влажности.

Эти материалы могут выдерживать перепады температур, что обеспечивает безопасность эксплуатации устройства.

Применение в системах нагрева воздуха

<TЭН> часто находит применение в различных сферах, включая:

• Тепловентиляторы: Предназначены для обогрева воздуха в помещениях.
• Тепловые пушки: Применяются для быстрой подачи теплого воздуха.
• Воздушные завесы: Создают барьер теплого воздуха на входах в помещения.
• Системы вентиляции и кондиционирования: Помогают поддерживать комфортный микроклимат.
• Электрокалориферы и обогреватели: Широкое использование в жилых и промышленных помещениях.
• Промышленные воздуховоды: Эффективны для поступления движущегося воздуха, что может достигать скорости до 6 м/с.

При использовании ТЭНа с мощностью 1,5 кВт и рабочей длиной 40 см возможно обеспечить обогрев площади до 20-30 м² в зависимости от уровня изоляции помещения.

Преимущества конструкции со штуцером включают в себя герметичное встраивание в конструкции воздуховодов и легкость в демонтаже для обслуживания или замены.

Монтаж, установка и меры безопасности

Установка ТЭНа – это важный процесс, требующий соблюдения мер безопасности. Пошаговая инструкция включает следующие этапы:

1. Отключите питание и проверьте напряжение в сети (220 В).
2. Вставьте ТЭН в воздуховод через штуцер (резьба 1/2″), затяните ключом (размер шестигранника 50 мм).
3. Подключите контакты (клеммы «мама») к сети, учитывая расстояние в 70 мм, и обязательно используйте термозащиту у устройства (срабатывание около 83°C).
4. Заполните зазоры герметиком и обеспечьте необходимую циркуляцию воздуха (минимум 1 м/с для охлаждения).
5. Проверьте изоляцию с помощью мультиметра для избегания коротких замыканий.

Инструменты

• Ключ
• Плоскогубцы
• Тестер
• Термопаста

Предосторожности

Не касайтесь рабочего ТЭНа (температура может достигать 600°C). Использование термостата желательно для поддержания температуры в диапазоне 40–73°C. Не допускайте работы без проходящего воздуха, чтобы избежать перегрева.

Типичные ошибки

Ошибки могут возникать из-за неправильной резьбы на штуцере или недостаточной вентиляции, что ведет к перегреву устройства.

В первой части статьи подробно представлены аспекты, касающиеся конструкции, характеристик и установки ТЭНа для нагрева воздуха. Далее рассмотрим более детально преимущества и энергоэффективность таких устройств, их сравнение с аналогами и перспективы развития технологии нагрева.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Применение и преимущества ТЭНов

Недавно рассмотренные характеристики ТЭНов для нагрева воздуха уже показывают их многофункциональность и эффективность. Теперь давайте углубимся в преимущества данных устройств и их применение в различных секторах.

Преимущества ТЭНов

1. Энергоэффективность:

   • Высокая скорость нагрева и коэффициент теплопередачи делают ТЭНы эффективными для использования в закрытых помещениях, экономя до 20% энергии по сравнению с традиционными открытыми нагревателями.
   • ТЭН мощностью 1,5 кВт способен обогреть помещения площадью до 30 м².

2. Долговечность и надёжность:

   • Оборудование, как правило, имеет срок службы более 5000 часов, что снижает необходимость в частых replacements и техническом обслуживании.
   • Использование коррозионностойких материалов, таких как латунь и нержавеющая сталь, позволяет увеличить срок эксплуатации в сложных условиях.

3. Универсальность и адаптивность:

   • ТЭНы можно использовать в различных системах обогрева и вентиляции, включая тепловентиляторы, обогреватели, промышленные воздуховоды и сплит-системы.
   • Возможность заказа моделей с индивидуальными характеристиками (например, длина, форма) позволяет адаптировать устройство под конкретные условия эксплуатации.

4. Простота установки:

   • Монтаж ТЭНа благодаря наличию штуцера выполняется быстро и без необходимости использования сложных сварочных работ. Это снижает время простоя, необходимое для установки системы.

Сравнение с водяными ТЭНами

При сравнении ТЭНов с водяными системами обогрева можно отметить некоторые ключевые отличия:

Следует отметить, что воздушные ТЭНы имеют большую площадь поверхности для конвекции, что улучшает эффективность системы отопления.

Инновации в области ТЭНов

Современные технологии продолжают совершать революцию в области обогревательных систем. Новейшие разработки включают:

1. Оребренные ТЭНы (ТЭНР):

   • Обеспечивают увеличение теплоотдачи до 50% при температурах до 450°C, что значительно повышает эффективность системы обогрева.

2. Использование новых материалов:

   • Внедрение титановых спиралей для работы в агрессивных средах, что позволит использовать устройства в условиях высокой влажности или коррозии.

3. Интеллектуальные системы управления:

   • Активация термостатов и датчиков позволяет автоматически регулировать уровень нагрева и экономить электроэнергию.

Эти новшества обеспечивают повышенную надежность работы ТЭНов и делают их более привлекательными для масштабного применения в различных отраслях.

Выводы о влиянии на рынок

С учетом постоянного роста цен на энергоносители, использование энергоэффективных систем отопления становится все более актуальным. ТЭНы для нагрева воздуха со штуцером, мощностью 1,5 кВт, предоставляют не только высокую эффективность, но и гибкость в установке, что делает их оптимальным выбором для множества промышленных и бытовых применений.

Таким образом, на рынке появляются новые возможности для внедрения ТЭНов, которые смогут удовлетворить требования современных пользователей и улучшить качество обогрева и вентиляции.
