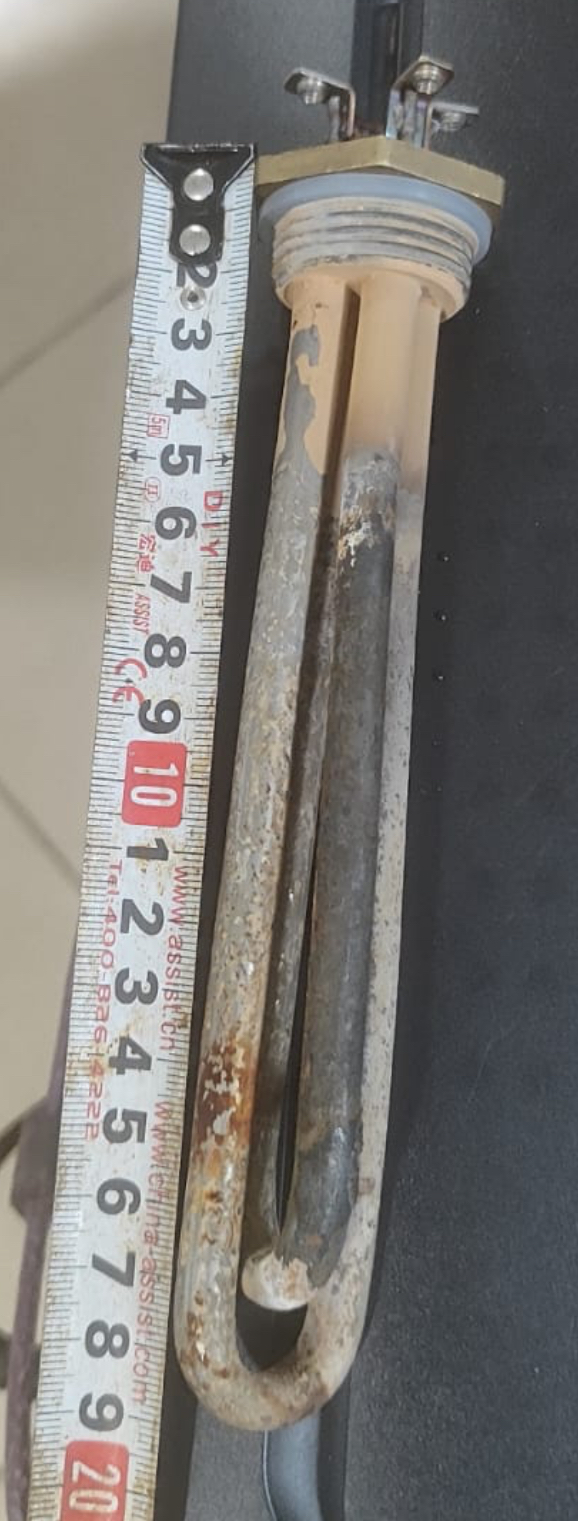

Тэн для нагрева воды 3,5 квт, напряжение 220 В
Тэн для нагрева воды 3,5 квт, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Технические характеристики ТЭН 3,5 кВт, 220 В
- Мощность: 3,5 кВт — это оптимальный показатель для нагрева средних объёмов воды в домашних и промышленных устройствах, включая бойлеры и водонагреватели.
- Напряжение питания: 220 В — стандарт, используемый в большинстве бытовых электросетей, что позволяет легко подключать ТЭНы без необходимости организовывать трёхфазное питание.
- Диаметр трубки: около 13 мм — этот диаметр обеспечивает надёжность конструкции и эффективный теплообмен.
- Длина ТЭНа: варьируется от 250 до 360 мм, в зависимости от конкретной модели и области применения.
- Резьба (штуцер): чаще всего используется M18 или M22, что позволяет прочно устанавливать элемент в бойлерах или котлах.
- Материалы:
- Углеродистая или оцинкованная сталь — бюджетный вариант для применения в быту.
- Нержавеющая сталь — более дорогой, но устойчивый к коррозии материал, подходящий для жёсткой воды.
- Межосевое расстояние (выводы): как правило, составляет около 70-80 мм, что важно для корректного подключения.
Конструкция и устройство ТЭН
ТЭН состоит из металлической трубки, в которой размещена спираль из нихромовой проволоки с высоким сопротивлением. Оболочка наполняется электроизоляционным материалом — обычно это порошок окиси магния, корунд или кварцевый песок, обеспечивающий удаление тепла и изоляцию электрического тока. Концы спирали выводятся на резьбовые клеммы, изолированные керамическими изоляторами, к которым через гайки и шайбы подключается питающий провод.
На поверхности трубки отсутствует напряжение, что делает эксплуатацию безопасной в водной среде при условии правильного монтажа.
Варианты подключения и монтаж
Для бытовых ТЭНов мощностью 3,5 кВт с напряжением 220 В применяется однопроводной метод подключения к однофазной электросети. В случае трёхфазных систем подключения могут осуществляться по схеме «звезда», что помогает распределять нагрузку и снижать риски перегрева.
Для обеспечения безопасных и надёжных соединений рекомендуется использовать термостойкие провода, гайки М4, шайбы и пружинные шайбы (гроверы). Кроме того, нейтраль крепится с помощью болта М8 и перемычки для надёжности соединения. Работы по монтажу должны выполнять квалифицированные специалисты, так как неправильное подключение может привести к пробою или поражению током.
Рекомендации по выбору мощности ТЭН
При выборе нужной мощности ТЭНа важно учитывать объём нагреваемой воды и необходимое время нагрева. Используйте следующую формулу для расчёта:
P = 0,0011 × m × (t_k — t_n) / T
- P — мощность в кВт,
- m — масса воды в кг,
- t_k — конечная температура воды в °C,
- t_n — начальная температура воды в °C,
- T — время нагрева в часах.
Мощность 3,5 кВт подходит для бойлеров объёмом от 80 до 150 литров, в зависимости от времени нагрева. Для эффективной работы также необходимо учитывать сечение питающего кабеля: для ТЭНов мощностью 3-4 кВт рекомендуется сечение 2,5 мм²; для 3,5 кВт лучше использовать качественные медные провода, чтобы избежать перегрева.
Стандарты и маркировка
ТЭНы производятся в соответствии с ГОСТ 13268-88, что гарантирует их качество и соответствие установленным нормам. На поверхности ТЭНа имеется маркировка с информацией о мощности, напряжении, материале оболочки, годе выпуска и производителе. Например, маркировка «P 3,5 220 25 УТ» означает, что это ТЭН мощностью 3,5 кВт с напряжением 220 В, выпущенный в 2025 году с оболочкой из углеродистой стали.
Преимущества и особенности
ТЭНы мощностью 3,5 кВт и напряжением 220 В являются универсальными, подходя как для бытовых, так и для малых промышленных водонагревателей. Их энергопотребление сбалансировано с временем нагрева, что делает их экономически выгодным выбором. Кроме того, оцинкованные ТЭНы доступны по цене, но менее устойчивы к коррозии, в то время как нержавеющие ТЭНы обеспечивают лучшую долговечность.
Краткое сравнение параметров типовых ТЭНов 3,5 кВт 220 В
| Параметр | Оцинкованный ТЭН | Нержавеющий ТЭН | Материал трубки |
|---|---|---|---|
| Мощность | 3,5 кВт | 3,5 кВт | 13 мм диаметр |
| Напряжение | 220 В | 220 В | Углеродистая или нержавеющая сталь |
| Длина | 250-360 мм | 360 мм | — |
| Резьба | M18 | M22 | — |
| Цена (ориентир) | от 62 до 220 грн | выше среднего | — |
| Применение | бюджетные устройства | более долговечные и коррозионно-стойкие | — |
Представленная информация освещает ключевые конструктивные и технические аспекты ТЭНа мощностью 3,5 кВт и напряжением 220 В, их характеристики и рекомендации по подключению. Дальнейшая часть статьи подробно рассмотрит эксплуатацию, особенности выбора материалов и технологии обслуживания данных устройств.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Эксплуатация ТЭНов 3,5 кВт, 220 В
Эффективная эксплуатация ТЭНа зависит от соблюдения ряда рекомендаций, касающихся его настройки, обслуживания и эксплуатации. Установка устройства должна проходить с учётом всех стандартов и норм, что обеспечивает не только безопасность, но и длительный срок службы.
Правильные условия эксплуатации
- Температура воды: Рекомендуется контролировать температуру воды, чтобы избежать перегрева и преждевременного выхода из строя ТЭНа. Каждый ТЭН имеет лимиты по температуре, которые не следует превышать.
- Объём нагреваемой воды: Для сохранения эффективности работы важно использовать ТЭН, соответствующий объёму водонагревателя. Если используются более мощные или менее мощные ТЭНы, это может привести к неравномерному нагреву воды и увеличению энергозатрат.
- Качество воды: Жёсткая вода может вызывать образование налёта на ТЭНе, что снижает его эффективность. Для долгосрочного использования в условиях жёсткой воды рекомендуются ТЭНы из нержавеющей стали.
Регулярное обслуживание
Правильное обслуживание ТЭНа включает в себя следующие мероприятия:
- Проверка соединений: Регулярно осматривайте электрические соединения на предмет наростов коррозии или повреждений.
- Очистка от отложений: Периодически удаляйте налёт, образующийся на ТЭНе, что позволит сохранить его эффективность. Используйте для этого специализированные средства или механическую очистку.
- Проверка изоляции: Убедитесь в сохранности изоляции провода и клемм, чтобы избежать коротких замыканий и электрических ударов.
Выбор материалов и их влияние на эффективность
Материал, из которого изготовлен ТЭН, играет важную роль в его работе и долговечности. Исходя из технических характеристик, можно определить, какой именно ТЭН лучше выбрать в зависимости от условий эксплуатации:
| Материал | Преимущества | Недостатки |
|---|---|---|
| Оцинкованная сталь | Доступная цена, хорошая прочность | Менее устойчива к коррозии |
| Нержавеющая сталь | Высокая коррозионная стойкость, долговечность | Более высокая стоимость |
Проблемы и их решение
На практике могут возникать различные проблемы, связанные с функционированием ТЭНа. Ниже представлены наиболее распространённые из них и пути их решения:
- Отсутствие нагрева: Возможно, проблема связана с повреждением провода или перегревом. Проверьте целостность сети и состояние ТЭНа.
- Постоянный перегрев: Это может быть связано с неправильными параметрами подключения или выбором мощности ТЭНа, превышающей допустимую. Убедитесь, что ТЭН соответствует объёму бойлера.
- Шум при работе: Шум может возникать из-за образования налёта или воздухов, находящихся в системе. Регулярная очистка и удаление воздуха из системы помогут устранить эту проблему.
Заключение
Четкое понимание работы ТЭНа, регулярное его обслуживание и соблюдение рекомендаций по эксплуатации обеспечат надёжную и эффективную работу оборудования на протяжении многих лет. В следующем разделе будут рассмотрены рекомендации по улучшению энергосбережения и оптимизации работы систем водонагрева.
