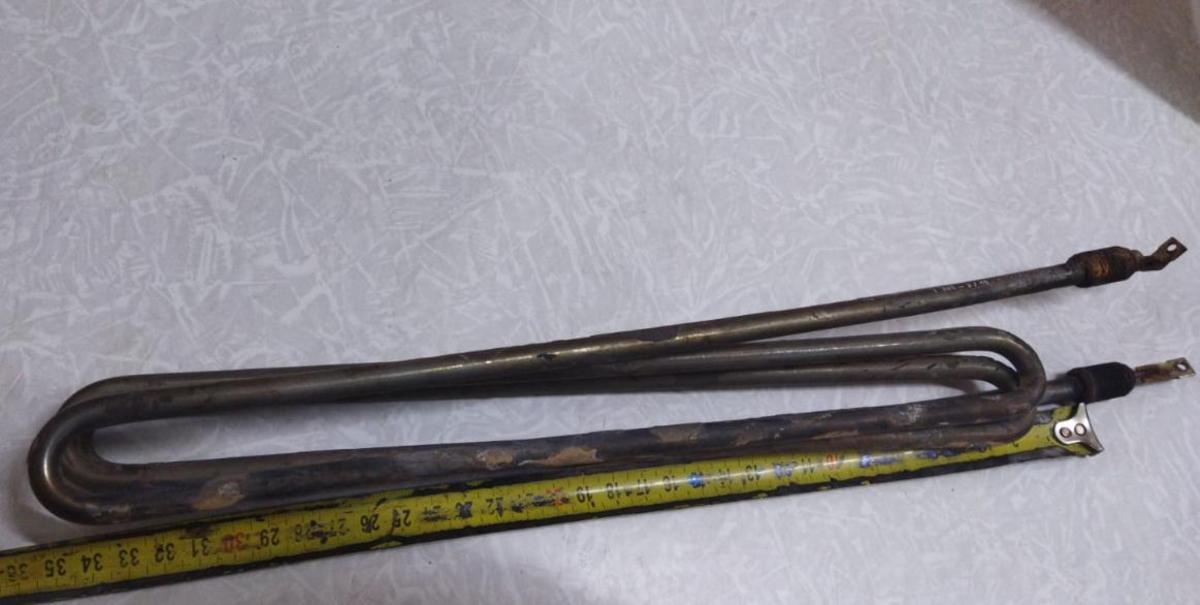

Тэн для нагрева воды Формы скрепка со штуцером. Длина 350-370, мощность 7 кВт

Тэн для нагрева воды Формы скрепка со штуцером. Длина 350-370, мощность 7 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Устройство и конструктивные особенности

ТЭН формы «скрепка» со штуцером состоит из металлической трубки (оболочки), заполненной спиралью из нихромовой проволоки, изолированной магнезиальной окатной массой (MgO), которая обеспечивает высокую теплоотдачу и электрическую изоляцию. Данная форма подразумевает U-образный изгиб с дополнительными петлями, что позволяет компактно разместить нагреватель в баке объемом 50-100 литров, обеспечивая равномерный нагрев воды без мертвых зон.

Ключевые элементы конструкции:

• Оболочка: Нержавеющая сталь (AISI 304/316), медь или углеродистая сталь; медные варианты более мощные и коррозионностойкие, посеребренные — устойчивы к накипи и бактериям.
• Штуцер: Резьбовой (G1/2″ или G3/4″), из углеродистой или нержавеющей стали, для герметичного монтажа в бак.
• Холодные зоны (Lm): Не нагреваемые концы длиной 50-100 мм, предотвращающие перегрев в местах крепления и снижая накипь.
• Контакты: Шпильки M4-M6 или клеммы для подключения к сети 220-380 В.
• Диаметр трубки: Стандартно 13 мм для мощностей 3-7 кВт, что оптимально для теплоотдачи при нагреве воды (температура оболочки 100-150°C).

Для указанных параметров (длина 350-370 мм, 7 кВт) развернутая длина трубки может достигать 800-1000 мм, с межцентровым расстоянием 70-100 мм между изгибами. Нагрев происходит за счет конвекции и излучения, с температурой спирали до 800°C внутри изолятора.

Принципы работы и типы (мокрый vs сухой)

В водонагревателях ТЭНы делятся на «мокрые» (прямой контакт с водой) и «сухие» (в защитной колбе). Форма «скрепка» со штуцером типична для мокрых ТЭНов, где тепло от нихромовой спирали передается через оболочку к воде напрямую, что обеспечивает быструю конвекцию. Преимущества мокрого типа включают простоту установки, низкую цену и высокую мощность (до 10 кВт на элемент).

Сравнение с сухим типом:

• Сухие аналоги: Эти устройства располагаются в металлическом кожухе, контактирующем с водой косвенно. Это снижает температуру на 30-50% у поверхности, минимизируя накипь и коррозию бака. Температура колбы обычно составляет 60-80°C, в то время как у мокрого ТЭНа она достигает 120°C. Однако сухие ТЭНы имеют более высокую стоимость и модельную зависимость.

Для 7 кВт мокрый ТЭН формы «скрепка» нагревает 100-150 л воды до 60°C за 30-40 мин. Для этого применяются расчеты по формуле: Q = m * c * ΔT, где c — удельная теплоемкость воды (4.18 кДж/кг°C), что приводит к потреблению ~30-35 кВт·ч/сутки в быту.

Преимущества и недостатки для нагрева воды

Преимущества формы «скрепка» со штуцером (350-370 мм, 7 кВт):

• Компактность: Идеально подходит для бойлеров объемом 80-120 л или проточных котлов.
• Высокая мощность: Обеспечивает быстрый нагрев проточной воды (до 10-15 л/мин при ΔT=40°C).
• Легкость замены: Резьбовой штуцер позволяет демонтаж без слива бака.
• Долговечность: Медные ТЭНы могут прослужить до 10 лет, нержавеющая сталь — 5-7 лет; посеребренные элементы подавляют бактерии.
• Экономия: Оптимизированная плотность мощности снижает энергопотребление на 10-20% по сравнению с короткими ТЭНами.

Недостатки:

• Накипь: В регионах с жесткой водой ( >200 мг/л CaCO3) срок службы может резко сократиться; рекомендуется установка фильтров.
• Коррозия: Углеродистая сталь ржавеет быстрее, чем нержавеющая сталь.
• Перегрев: При низком уровне воды возможен риск пробоя изоляции; решение заключается в установке датчиков.

Сравнение с другими формами

Материалы и спецификации производства

Оболочка:

• Медь: Термопроводность 400 Вт/м·К, мощность до 15 Вт/см², но окисляется в хлорированной воде.
• Нержавейка: 16-20 Вт/м·К, устойчива к коррозии, стандарт для 7 кВт.
• Титан: Для агрессивных сред (морская вода), но редко используется в быту.

Изоляция: Используется стеатит или MgO, которые выдерживают температуры 800-1000°C. Напряжение может быть 220 В (однофазный) или 380 В (трехфазный для 7 кВт).

Рабочая температура оболочки: 100-200°C для воды.

Производственные процессы:

Трубка заполняется спиралью, катится, изгибается, и штуцер приваривается. Спецификации регулируются ГОСТ 8806-71; возможен индивидуальный заказ от 4 штук. Цены варьируются от 1500 до 4000 руб. в зависимости от материала.

Монтаж, эксплуатация и обслуживание

Установка (пошагово):

1. Слейте воду из бака, отключите питание.
2. Открутите старый ТЭН ключом (27-32 мм), снимите анод (если есть).
3. Нанесите термопасту/уплотнитель на штуцер нового ТЭНа.
4. Закрутите моментом 20-30 Н·м, подключите провода (сечение 4-6 мм² для 7 кВт).
5. Заполните бак, проверьте герметичность (тест 1.5 атм), включите.

Инструменты: Гаечный ключ, мультиметр, паста.

Безопасность:

Установите устройство защитного отключения (УЗО) на 30 мА, термостат (85-95°C) и сухобой. Периодически чистите от накипи с использованием 5% уксуса, оставленного на 2-4 часа.

Ремонт:

Замена требуется каждые 3-5 лет. Признаки выхода из строя включают протечки, шум и слабый нагрев. Установка анода из магния может продлить срок службы на 2 года.

Типичные области применения

• Бытовые бойлеры: Используются в устройствах Ariston, Electrolux для объемов 80-100 литров, обеспечивают нагрев 20-30 литров в час.
• Промышленность: Находят применение в котлах, пивоварнях, пищевом оборудовании (например, для очистки Ca(OH)2) и стерилизаторах.
• Примеры: ПК «Марион» поставляет 7 кВт ТЭНы для хлебозаводов, кофемашин, автоклавов, которые могут выдерживать 750°C в газах, но предназначены для работы с водой при 150°C.
• Самогонные аппараты: 7 кВт ТЭН используется для быстрого кипения 50 л браги.

Эксперты рекомендуют комбинировать два ТЭНа по 3.5 кВт для повышения надежности. В 2026 году ожидается рост интереса к «умным» ТЭНам с NTC-датчиками, предназначенными для интеграции в IoT-котлы.

Проблемы и решения

• Накипь: Рекомендуется установка фильтров для умягчения и ежегодная чистка; сухие ТЭНы могут снизить образование накипи на 70%.
• Короткое замыкание: Проверяйте изоляцию; тест мегаомметром показывает значение более 1 МОм.
• Недостаточный нагрев: Убедитесь в правильности параметров источника питания и проверяйте сопротивление спирали. Для 220 В и 7 кВт сопротивление должно составлять около 7 Ом.

Отзывы пользователей показывают, что медные ТЭНы хвалятся за быстроту нагрева (нагрев 100 л за 25 минут), но есть жалобы на образование накипи в регионах с жесткой водой, таких как Москва и Екатеринбург.

Эта информация обобщена из технических описаний, паспортов и экспертных статей, охватывая все аспекты для полноценного понимания темы. Для получения точных чертежей или заказа обращайтесь к производителям, таким как ten66.ru или elektroteni.ru.

Подробности о множествах различных аспектов работы и применения ТЭНов откроют следующие разделы статьи…

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Практические аспекты использования ТЭНов

Форма «скрепка» со штуцером, обладая выдающимися характеристиками, успешно применяется в различных сферах, что открывает широкие возможности для ее использования как в быту, так и в промышленности. Этот раздел статьи охватывает ключевые направления и особенности использования ТЭНов данной конструкции.

Применение в бытовых водонагревателях

Бытовые бойлеры, такие как Ariston и Electrolux, эффективно используют ТЭНы формы «скрепка» мощностью 7 кВт для моделирования надежных и эффективных систем нагрева воды. Они обеспечивают равномерное распределение тепла и способны нагревать объемы воды от 80 до 100 литров со скоростью 20-30 литров в час. Благодаря компактности и высокой мощности, такие устройства идеально подходят для квартир и частных домов, обеспечивая горячую воду для хозяйственных нужд.

Применение в промышленных системах

В промышленности ТЭНы формы «скрепка» находят широкое применение в котлах, пивоварнях и пищевом оборудовании. Их использование в стерилизаторах и системах очистки, например, Ca(OH)2, позволяет эффективно управлять температурными режимами в различных производственных процессах. Эта форма ТЭНа способна выдерживать высокие температуры и обеспечивает надежное нагревание в условиях повышенной влажности, что критично для многих производств.

Спецификация для специализированного оборудования

ТЭНы мощностью 7 кВт также применяются в специализированном оборудовании, как, например, в хлебозаводах и кофемашинах. ПК «Марион» предлагает такие ТЭНы, которые выдерживают высокие температуры в газах до 750°C, достигая надежности при работе с жидкостями при температуре 150°C. Это делает их идеальными для быстрого и эффективного кипячения, даже в условиях интенсивной эксплуатации, как в самогонных аппаратах.

Преимущества использования ТЭНов формы «скрепка»

Экономичность и эффективность

Энергоэффективность ТЭНов данной конструкции очевидна — оптимизированная плотность мощности позволяет снизить расход электроэнергии на 10-20% по сравнению с более короткими аналогами. Высокая плотность мощности также способствует быстрому нагреву воды, что позволяет сократить время ожидания.

Гибкость в установке

ТЭНы формы «скрепка» легко устанавливаются благодаря резьбовым штуцерам, что упрощает процесс замены и обслуживание. Это является существенным преимуществом для эксплуатации как в бытовых, так и в промышленных условиях.

Долговечность и надежность

Срок службы ТЭНов, выполненных из высококачественных материалов, таких как нержавеющая сталь и медь, составляют до 10 лет. Это значительно снижает затраты на регулярные замены и повреждения. Посеребренные версии также обеспечивают защиту от бактерий и накипи, что особенно актуально в условиях жесткой воды.

Проблемы, с которыми могут столкнуться пользователи

Несмотря на многочисленные преимущества, пользователи ТЭНов могут сталкиваться с некоторыми проблемами:

Образование накипи

В регионах с жесткой водой образование накипи является распространенной проблемой, что может сократить срок службы ТЭНа на 50%. Для предотвращения этого рекомендуется использование фильтров для умягчения воды и регулярная очистка оборудования.

Перегрев и коррозия

В случае низкого уровня воды существует риск перегрева и повреждения изоляции. Кроме того, ТЭНы из углеродной стали подвержены коррозии. Для решения этих проблем можно использовать датчики уровня воды и выбирать все-таки более устойчивые к коррозии материалы, такие как нержавейка.

Проблемы с электрическими соединениями

При подключении ТЭНов пользователи должны внимательно следить за качеством электрического соединения, так как плохая изоляция может привести к коротким замыканиям. Регулярные проверки с использованием мегаомметра помогут выявить проблемы незадолго до их возникновения.

Постоянное совершенствование и развитие технологий приводят к созданию новых решений, таких как «умные» ТЭНы с NTC-датчиками. Эти устройства будут интегрироваться в IoT-системы, что откроет новые горизонты в управлении отоплением и улучшит комфорт пользователя.

Заключение

(UI-ID) Теперь, когда мы рассмотрели различные аспекты применения и эксплуатации ТЭНов формы «скрепка», остаётся только подчеркнуть их важность в современных системах нагрева воды как в бытовых, так и в промышленных условиях. С учетом всех перечисленных преимуществ и недостатков, использование таких нагревателей может быть оптимальным выбором для эффективного управления горячей водой в самых различных сферах.
