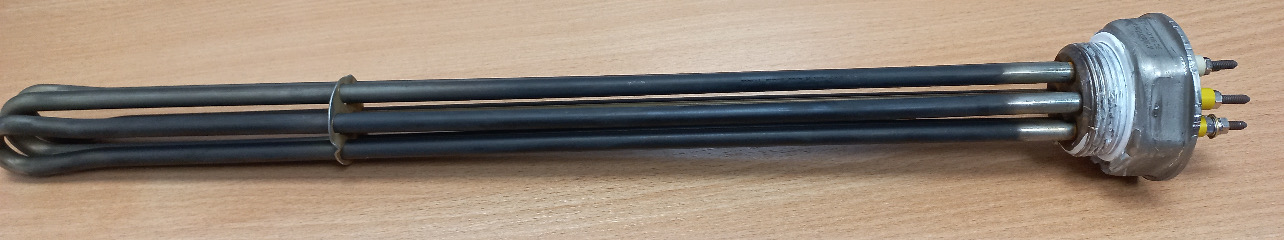

Тэн для нагрева воды. Мощность 6000, напряжение 400 Вт
Тэн для нагрева воды. Мощность 6000, напряжение 400 Вт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Основные технические характеристики и конструкция ТЭН для нагрева воды мощностью 6000 Вт и ~400 В
- Мощность: около 6000 Вт (6 кВт) — высокая мощность, типичная для промышленных или крупных бытовых водонагревателей (бойлеров) больших объёмов.
- Напряжение: обычно ТЭНы такого класса подключают к сети 380 В (трёхфазная сеть), которая в промышленности часто воспринимается как 400 В с учётом напряжения в линии. 400 В не указано отдельно, скорее это реальное промышленное сетевое значение.
- Тип корпуса: трубчатый корпус из нержавеющей стали или черной стали (в зависимости от условий эксплуатации). Внутри находится нихромовая спираль — источник нагрева.
- Заполнитель: высокоизолирующий диэлектрический материал (например, магнезия), который предотвращает короткое замыкание и обеспечивает теплопередачу от спирали к корпусу.
- Диаметр: обычно от 6 до максимум 18 мм, длина до 6000 мм; для мощности около 6 кВт длина и диаметр подбираются так, чтобы обеспечить оптимальную тепловую отдачу и надежность.
- Виды ТЭНов для воды:
- Мокрые (спираль контактирует напрямую с водой) — простые и дешевые, но склонны к образованию накипи, что снижает эффективность.
- Сухие (нагреватель находится внутри защитной колбы) — дороже, но срок эксплуатации значительно выше, а накипь на колбе не влияет на нагрев.
Принцип работы и схема подключения ТЭНа на 6000 Вт и ~400 В
Электрический ток напряжением ~380 В поступает на спираль с высоким сопротивлением. В результате прохода тока нагревается спираль, которая передаёт тепло через металлический корпус в воду.
Для автоматического поддержания температуры обычно устанавливают термореле с датчиком температуры, которые включают и отключают ТЭН, поддерживая заданный температурный режим без постоянного контроля человека.
Для мощных нагревателей (6 кВт) важно правильно подобрать сечение кабеля (около 4 мм²), чтобы избежать перегрева и потерь в проводке. Также рекомендуется использование трёхфазного подключения, чтобы снизить токовую нагрузку на каждую фазу.
Расчёт мощности и влияние параметров
Расчёт мощности ТЭНа для нагрева определённого объёма воды основан на формуле:
| P | m | tk | tn | T |
|---|---|---|---|---|
| Вт | кг | °С | °С | часы |
где:
- P — мощность, Вт
- m — масса воды (в кг, равна объёму в литрах при условии плотности воды)
- tk — конечная температура воды, °С
- tn — начальная температура воды, °С
- T — время нагрева, часы
Например, ТЭН мощностью 6 кВт способен за относительно короткое время нагреть 100-150 литров воды, что типично для котлов и бойлеров среднего и крупного размера.
При выборе ТЭНа мощности 6000 Вт для бытового или промышленного бойлера нужно учитывать теплопотери бака и температуру окружающей среды, а также необходимость надёжной автоматики и защиты.
Особенности эксплуатации ТЭНов высокой мощности для нагрева воды
- ТЭНы при работе в воде подвергаются воздействию минеральных солей, что ведёт к образованию накипи и снижению КПД. Накипь уменьшает теплопередачу и увеличивает потребление электроэнергии.
- Чтобы продлить срок службы, предпочтительны сухие ТЭНы, которые установлены в колбе, не контактирующей напрямую с водой.
- Высокая мощность требует строгого соблюдения правил безопасности: правильное подключение к многожильной электропроводке с соответствующим сечением, заземление, защита от короткого замыкания и перегрузок.
- Для частных пользователей мощные 6000 Вт ТЭНы обычно устанавливаются в водонагреватели с объёмом от 100 литров и выше.
Материалы изготовления
- Корпус ТЭНа у мощных моделей чаще из нержавеющей стали — устойчива к коррозии и нормам пищевой безопасности при нагреве воды.
- Спираль изготовлена из нихрома или других жаропрочных сплавов.
- Наполнитель обеспечивает не только теплоизоляцию, но и электрическую безопасность.
ТЭН мощностью 6000 Вт и напряжением около 400 В (обычно 380 В промышленная сеть) — это мощный нагревательный элемент, применяемый в больших водонагревателях и промышленном оборудовании. Он состоит из трубчатого корпуса с нихромовой спиралью внутри, заполненной изоляционным материалом для безопасности и эффективного теплообмена. Конструкция может быть мокрой или сухой, что влияет на долговечность и эксплуатационные характеристики. Выбор сечения кабеля и правильная схема подключения с автоматикой обязательны для безопасной эксплуатации. Для расчёта мощности ТЭНа следует учитывать объём воды, начальную и конечную температуру, а также желаемое время нагрева. ТЭНы с такой мощностью способны быстро и эффективно нагревать большие объёмы воды, что делает их незаменимыми в промышленности и отоплении.
Далее рассмотрим более подробно схемы подключения и примеры моделей ТЭНов, подходящих для указанных параметров.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Схемы подключения ТЭНов мощностью 6000 Вт и ~400 В
Правильная схема подключения ТЭНа мощностью 6000 Вт и напряжением около 400 В (380 В) является ключевым аспектом для обеспечения его эффективной и безопасной работы. Рассмотрим основные варианты подключения и рекомендации по их реализации.
Схема подключения к трёхфазной сети
Для подключения ТЭНа к трёхфазной сети необходимо использовать три фазы, что позволяет равномерно распределить нагрузку и снизить риск перегрева проводки. Основные элементы схемы:
- ТЭН: подключается к трём фазам (L1, L2, L3).
- Автоматический выключатель: должен соответствовать мощности ТЭНа и обеспечивать защиту от перегрузок.
- Термореле: для автоматического контроля температуры и отключения ТЭНа при достижении заданного уровня.
- Заземление: обязательное для обеспечения безопасности.
Пример схемы подключения представлен ниже:
| Элемент | Подключение |
|---|---|
| ТЭН | L1, L2, L3 |
| Автоматический выключатель | Перед ТЭНом |
| Термореле | После ТЭНа |
| Заземление | К корпусу ТЭНа |
Рекомендации по выбору кабеля
При подключении ТЭНа мощностью 6000 Вт важно правильно выбрать сечение кабеля. Рекомендуется использовать многожильный кабель с сечением не менее 4 мм² для обеспечения безопасной работы и минимизации потерь. Также стоит учитывать длину проводки: чем больше расстояние от источника питания до ТЭНа, тем большее сечение может потребоваться.
Примеры моделей ТЭНов для нагрева воды
На рынке представлены различные модели ТЭНов, подходящие для нагрева воды с мощностью 6000 Вт и напряжением 380-400 В. Рассмотрим несколько примеров:
| Модель | Тип | Материал корпуса | Длина (мм) | Диаметр (мм) |
|---|---|---|---|---|
| ТЭН-Миасс 6000 | Сухой | Нержавеющая сталь | 3000 | 12 |
| Завод ТЭН 6000 | Мокрый | Черная сталь | 2000 | 10 |
Выбор конкретной модели зависит от условий эксплуатации, требований к долговечности и эффективности нагрева. Сухие ТЭНы, как правило, имеют более длительный срок службы и меньшую склонность к образованию накипи, что делает их предпочтительными для многих пользователей.
Обслуживание и уход за ТЭНами
Для обеспечения долговечности и эффективной работы ТЭНов необходимо проводить регулярное обслуживание:
- Проверка накипи: рекомендуется периодически осматривать ТЭН на наличие накипи и очищать его при необходимости.
- Проверка электрических соединений: убедитесь, что все соединения надежны и не имеют коррозии.
- Тестирование термореле: проверяйте работоспособность термореле, чтобы избежать перегрева и повреждения оборудования.
Соблюдение этих рекомендаций поможет продлить срок службы ТЭНа и обеспечить его безопасную эксплуатацию.
Таким образом, правильное подключение, выбор подходящей модели и регулярное обслуживание ТЭНов мощностью 6000 Вт и напряжением около 400 В являются важными аспектами для достижения максимальной эффективности и безопасности в процессе нагрева воды.
