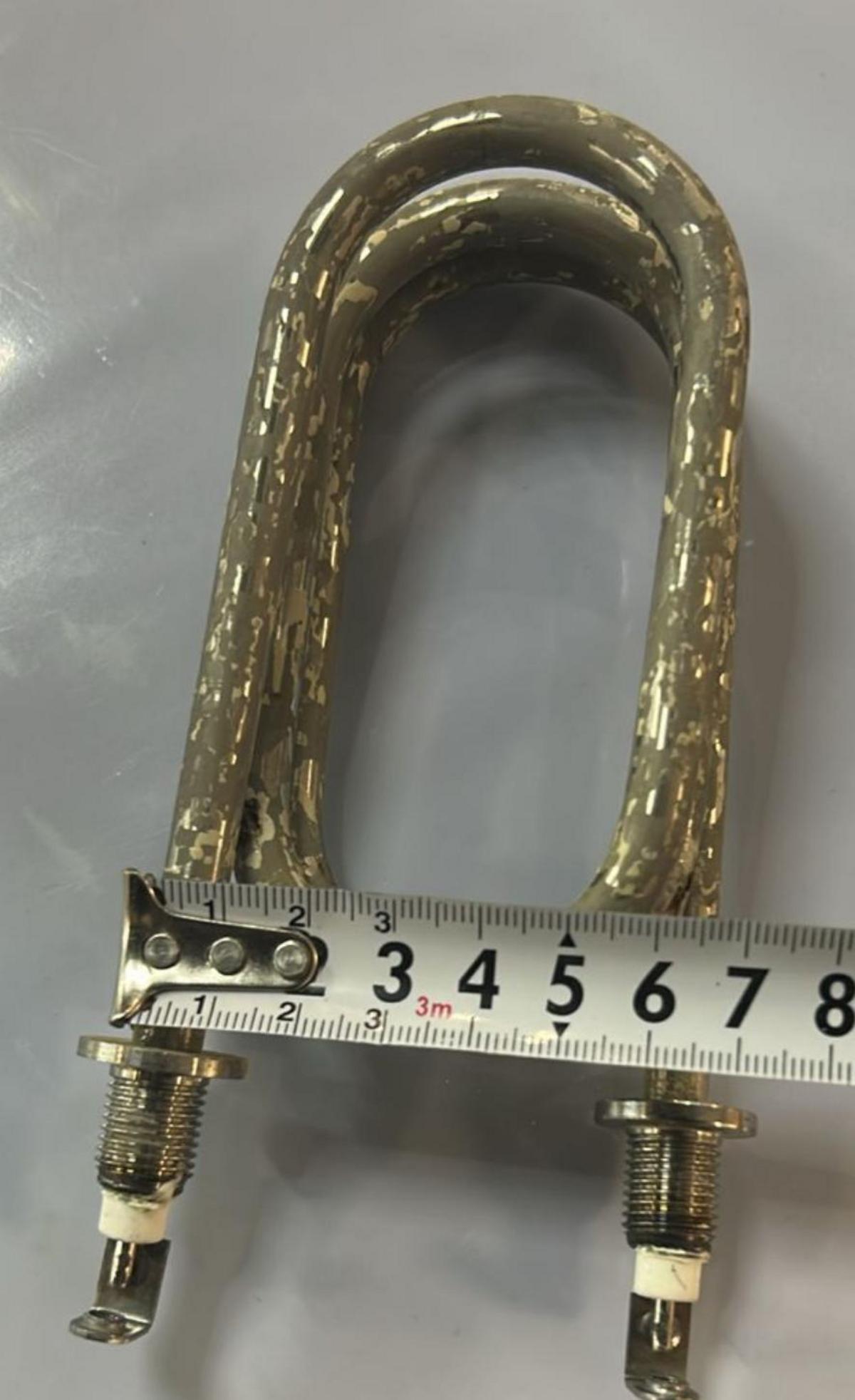

Тэн для нагрева воды в бойлере. Мощность 3 кВт, напряжение 220 В

Тэн для нагрева воды в бойлере. Мощность 3 кВт, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Устройство и принцип работы ТЭНа 3 кВт / 220 В

ТЭН представляет собой герметичную металлическую трубку (диаметр обычно 8–18 мм, длина 280–600 мм или более), внутри которой размещена никромовая или фехральная спираль высокого сопротивления, изолированная оксидом магния (перклазом) и окруженная контактными стержнями. Тепло от спирали (температура до 800°C) передается через оболочку к воде по принципу теплопроводности и конвекции.

Ключевые компоненты

Обозначение по ГОСТ: Например, ТЭН 300-13/3.0 Р 220 — где 300 — длина (мм), 13 — диаметр (мм), 3.0 — мощность (кВт), Р — вода как среда, 220 — В. Такие ТЭНы рассчитаны на давление до 10 бар и температуру воды 14–85°C.

Интересный факт: В стеатитовых (керамических) ТЭНах спираль открытая, натянутая на цилиндры, что позволяет неравномерное распределение мощности для равномерного нагрева.

Типы ТЭНов: мокрые vs сухие для бойлера

ТЭНы делятся на погружные «мокрые» (контакт с водой) и «сухие» (в защитном кожухе).

Мокрые ТЭНы 3 кВт часто имеют фланец RDT (резьба 42 мм) с креплением термостата и анода, мощность 3000 Вт. Сухие — до 2 кВт на штуку, но парные установки дают 3+ кВт.

Материалы корпуса: сравнение для воды в бойлере

Материал определяет срок службы и совместимость с водой (жесткость, pH).

Нержавейка — бюджетный лидер для 3 кВт ТЭНов. Медные ТЭНы быстрее нагревают, но коррозия ускоряется накипи.

Выбор и расчет мощности 3 кВт для бойлера

Для бойлера мощность 3 кВт оптимальна для нагрева 100–150 л воды за ~2 часа (при ΔT=50°C). Формула для накопительного бойлера:
[ W = \frac{V \times (Т2 — Т1) \times 1.16}{t \times 1000} ]
где V — объем (л), Т2/Т1 — температуры (°C), t — время (ч), 1.16 — теплоемкость воды. Пример: 100 л с 15°C до 65°C за 2 ч → W≈2,3 кВт (3 кВт с запасом).

Для проточного бойлера:
[ W = q \times 4180 \times (Т2 — Т1) / 3600 ]
где q — расход (л/ч).

Критерии выбора

• Совместимость: Тип фланца (1 1/2″ гайка как ESH 2 кВт, масштабировать до 3 кВт), длина, анодное гнездо.
• Поверхностная мощность: ≤9–12 Вт/см² для воды, чтобы избежать перегрева.
• Ошибки: Игнорирование жесткости воды (медный ТЭН может лопнуть), несоответствие фланца.
• Аналоги: «Невский» из нержавейки 5–150 кВт (адаптировать), ESH для косвенных бойлеров.

Габариты примера (аналог 2 кВт): Высота 9,3 см, ширина 40,5 см, вес 0,96 кг; для 3 кВт — ~45–50 см длиной.

Монтаж и замена ТЭНа 3 кВт в бойлере: пошаговое руководство

Замена ТЭНа рекомендуется раз в 2–5 лет. Инструменты, которые понадобятся: ключи (на 27/32), отвертка, манжетная лента, анод, термопаста.

1. Подготовка: Отключить бойлер от сети и воды, слить воду (открыть сливной кран). Давление должно быть меньше 10 бар.
2. Демонтаж: Открутить фланец (RF 64 мм или гайка 1 1/4″), извлечь ТЭН, очистить от накипи (уксус 9% или Calgon).
3. Проверка: Осмотреть анод (заменить, если длина меньше 50% от оригинала), проверить термостат и его регулировку (30–85°C).
4. Установка: Нанести термопасту на контакты, вставить новый ТЭН (3 кВт / 220 В), затянуть фланец (момент 20–30 Нм), подключить провода (фаза/ноль/земля).
5. Тестирование: Наполнить водой, включить, проверить на протечки и нагрев (ток 13–14 А мультиметром).
6. Безопасность: Заземление обязательно, использовать дифавтомат 16 А; не трогать мокрыми руками.

Типичные ошибки

• Неправильный выбор анода (ржавчина ускоряет коррозию).
• Отсутствие холодной зоны, что может привести к перегреву ТЭНа.

Эксплуатация, проблемы и продление срока службы

Проблемы

Продление жизни

• Регулярная замена анода.
• Контроль жесткости воды < 7°dH.
• Поддержание температуры воды < 75°C.
• Энергоэффективность: мокрый ТЭН — 99%, сухой — 95%.

Экономика: 3 кВт × 2 ч/день × 4 руб/кВт·ч = ~24 руб/день на 100 л. Сухие ТЭНы могут экономить на заменах (экономия 20–30%).

Интересные факты и тенденции для статьи

• История: Первые ТЭНы появились в 1920-е гг., сейчас регулируются ГОСТ 28633-90.
• Инновации: Современные ТЭНы могут иметь неравномерное распределение мощности (больше у основания), титановые для СПА и промышленные ТЭНы мощностью до 300 кВт.
• Экология: Нержавейка снижает отходы (менше замен), сухие ТЭНы потребляют на 10–15% меньше энергии при парной установке.
• Рынок: ТЭНы пользуются спросом для Ariston и Termex (фланцы 48–92 мм), цена 3 кВт колеблется от 1500 до 5000 рублей.
• Мифы: Точка зрения «медный всегда лучше» ошибочна — все зависит от качества воды, а «сухие слабее» можно компенсировать количеством установленных элементов.

Переходя дальше, необходимо рассмотреть дальнейшие аспекты, связанные с применением и обслуживанием ТЭНов в бойлерах, а также изучить опыт практической эксплуатации и оценить влияние характеристик на долговечность и надежность этих устройств.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Проблемы эксплуатации ТЭНа и возможные решения

Для правильной работы ТЭНа и обеспечения долгосрочной его эксплуатации важно знать о возможных проблемах, с которыми могут столкнуться пользователи, а также о способах их устранения.

Краткий обзор проблем

Воздействие на эффективность ТЭНа

Проблемы, вышеописанные, могут существенно повлиять на эффективность работы ТЭНа. Например, накипь может привести не только к уменьшению скорости нагрева, но и к перегреву элемента. Это требует регулярного контроля за состоянием воды и периодической чистки оборудования. Эффективные способы борьбы с накипью включают использование специализированных химических средств или регулярную замену анода, который должен защищать ТЭН от коррозии.

Рекомендации по уходу и безопасности

Регулярный уход

Чтобы ТЭН мог служить долго, необходимо выполнять следующие действия:

• Проверка уровня кислоты и жесткости воды. Рекомендуется, чтобы жесткость не превышала 7°dH, а pH находился в диапазоне 6,5-8,5.
• Плановая замена анода. Анод следует заменить, если его оставшаяся длина составляет менее 50% от первоначальной.
• Чистка ТЭНа. При наличии накипи и отложений необходимо производить очистку с использованием уксуса или специализированных средств.

Меры безопасности

При работе с ТЭНом следует соблюдать определенные правила безопасности:

• Перед заменой или чисткой отключайте водонагреватель от электрической сети.
• Не производите работы с ТЭНом в мокрой среде; это может привести к поражению электрическим током.
• Используйте средства индивидуальной защиты, такие как перчатки и защитные очки, при обработке химическими средствами для чистки.

Альтернативные решения — новые технологии

Современные технологии предлагают новые решения для повышения эффективности и надежности ТЭНов. Одним из таких решений являются интеллектуальные термостаты, которые автоматически регулируют работу ТЭНа в зависимости от температуры воды и нагрузки. Это позволяет не только экономить электроэнергию, но и продлить срок службы устройства.

Энергетическая эффективность

Современные модели ТЭНов способны работать с высокой степенью эффективности, что позволяет существенно сократить расходы на электроэнергию. Например, использование сухих ТЭНов с высоким уровнем изоляции и минимальными потерями тепла позволяет добиться экономии до 30% по сравнению с традиционными моделями.

Инновационные материалы

Разработка ТЭНов из новых материалов, таких как керамика и композитные материалы, открывает новые горизонты в вопросах долговечности и устойчивости к коррозии. Эти технологии позволяют значительно улучшить свойства устройств и увеличить срок их эксплуатации.

Заключение

Рынок ТЭНов активно развивается, предлагая новые решения и техники для обеспечения лучшего комфорта в домашнем хозяйстве. Каждый потребитель сможет выбрать максимально подходящий вариант, исходя из своих потребностей и условий эксплуатации. Обеспечив правильный уход и соблюдение мер безопасности, можно значительно продлить срок службы ТЭНов и повысить энергоэффективность водонагревательных систем.
