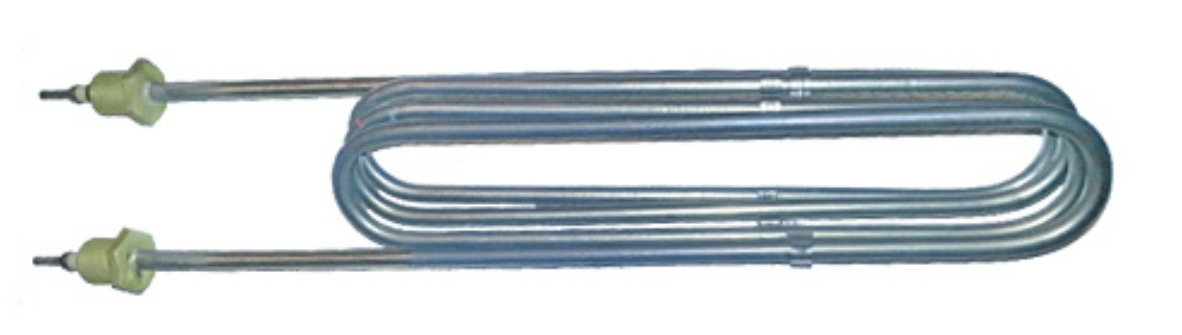

ТЭН ДЛЯ МАСЛЯНОЙ ВАННЫ 5КВТ 380В

ТЭН ДЛЯ МАСЛЯНОЙ ВАННЫ 5КВТ 380В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические характеристики ТЭН для масляной ванны 5 кВт 380 В

• Мощность: 5 кВт — оптимальный показатель для промышленного нагрева масла, обеспечивающий эффективный и стабильный нагрев без чрезмерного энергопотребления.
• Напряжение: 380 В — трёхфазное напряжение, распространённое в промышленности для мощных нагревательных элементов и оборудования.
• Диаметр ТЭН: обычно около 8,5 мм (например, у блока ТЭН 680 AISI 316) или сопоставимый в зависимости от модели.
• Длина: стандартный размер блока около 680 мм, но вариации возможны (например, до 6000 мм в зависимости от задачи).
• Тип фланца и подключения: как правило, используется резьбовой фланец G 1 1/2” с латунным штуцером и резьбовой шпилькой для надёжного крепления и герметичного подключения.

Конструкция и материалы нагревателя

Качество и долговечность ТЭНа зависит от материала трубки. Для масляных ванн широко применяется нержавеющая сталь AISI 316 — кислотостойкий аустенитный сплав с повышенным содержанием никеля и молибдена. Это обеспечивает:

• Высокую коррозионную стойкость в агрессивных средах масла и продуктов его нагрева.
• Повышенную износостойкость и термоустойчивость при температурных колебаниях.

Фланец обычно латунный — практичный и устойчивый к температурным и химическим воздействиям материал. Нагревательные элементы в составе блока ТЭН могут быть 3 изолированных трубчатых нагревателя, собранных вместе, что упрощает монтаж и увеличивает надёжность работы.

Принцип работы и эксплуатация

ТЭН работает по принципу преобразования электрической энергии в тепловую, передавая тепло через стенки трубки в окружающую масляную среду. Нагрев масла в ваннах используется для различных процессов: прокалка, очистка, подготовка к технологическим операциям. Масло как теплоноситель обеспечивает равномерное распределение температуры и высокую теплоёмкость.

Области применения

• Промышленный нагрев масел: заводы по переработке и хранению масел, производство смазочных материалов и очистка технических масел.
• Металлообработка: нагрев закалочных ванн для металлов, где масло используется для быстрого охлаждения и термической обработки деталей.
• Химическая промышленность и фармацевтика: процессы, где требуется стабильный нагрев жидкостей на масляной основе.

Особенности выбора и рекомендации

Преимущества ТЭН с параметрами 5 кВт / 380 В для масляных ванн

• Долговечность и надёжность за счёт высококачественной нержавеющей стали.
• Высокий уровень теплопередачи при сохранении устойчивости к коррозии и окислению.
• Компактность и возможность интеграции в разнообразные промышленные установки.
• Возможность изготовления по индивидуальным заказам с изменёнными длиной и мощностью.

Важные технические моменты и меры безопасности

• Следует обеспечить надежный электрический контакт и заземление, чтобы избежать коротких замыканий и аварий.
• Необходимо контролировать температуру нагрева масла, чтобы предотвратить перегрев и возможную деградацию масла.
• ТЭН для масляной ванны должен быть правильно установлен с герметичными резьбовыми соединениями, чтобы не было утечек.
• Периодически проверять состояние нагревательных элементов, чтобы своевременно выявлять коррозию или нагар.

Аналоги и альтернативы

• Сухие керамические ТЭНы мощностью 5 кВт на 380 В: применяются для нефтепродуктов и могут быть интересны при высоких требованиях к изоляции и безопасности (диаметр около 46 мм).
• Водяные ТЭНы из нержавеющей стали 5 кВт 380 В: также подходят для жидких сред, включая масло, но отличаются конструктивно (применяются чаще для воды и растворов).
• Трубчатые электрокотлы с ТЭНами: для похожих задач, с возможностью точной настройки мощности.

Для получения более подробной информации о монтаже, эксплуатации или подборе ТЭНов, можно ознакомиться с дополнительными материалами на сайте Завода ТЭН №1.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и эксплуатация ТЭН для масляной ванны 5 кВт 380 В

Правильный монтаж и эксплуатация ТЭН для масляной ванны являются ключевыми факторами, обеспечивающими его долговечность и эффективность. Перед установкой необходимо тщательно ознакомиться с инструкцией и рекомендациями производителя.

Подготовка к монтажу

• Проверьте наличие всех необходимых компонентов: ТЭН, фланцы, крепежные элементы и уплотнители.
• Убедитесь, что рабочая среда соответствует требованиям по чистоте и термостойкости.
• Подготовьте инструменты для установки, включая ключи, отвертки и герметики.

Процесс установки

1. Установите ТЭН в соответствующее место в масляной ванне, следя за правильной ориентацией и положением.
2. Закрепите ТЭН с помощью резьбового фланца G 1 1/2”, обеспечивая надежное и герметичное соединение.
3. Подключите электрические провода, соблюдая правила безопасности и электротехники.
4. Проверьте все соединения на герметичность и отсутствие утечек масла.

Эксплуатация ТЭН

После установки ТЭНа необходимо провести его тестирование:

• Включите ТЭН и проверьте его работу на минимальной мощности, постепенно увеличивая до рабочей.
• Контролируйте температуру масла, чтобы избежать перегрева и деградации.
• Регулярно проверяйте состояние нагревательных элементов и соединений на наличие коррозии или повреждений.

Обслуживание и уход за ТЭН

Для обеспечения долговечности и надежности работы ТЭН необходимо проводить регулярное обслуживание:

• Очистка нагревательных элементов от нагара и загрязнений, что поможет поддерживать эффективность теплопередачи.
• Проверка состояния уплотнителей и фланцев, чтобы избежать утечек масла.
• Периодическая проверка электрических соединений на надежность и отсутствие коррозии.

Проблемы и их решение

В процессе эксплуатации могут возникнуть различные проблемы, которые требуют внимания:

• Перегрев масла: Проверьте настройки термостата и убедитесь, что ТЭН работает в пределах допустимых температур.
• Утечки масла: Проверьте герметичность соединений и состояние уплотнителей.
• Проблемы с электрическим подключением: Убедитесь в надежности контактов и отсутствии повреждений проводов.

Заключение

ТЭН для масляной ванны мощностью 5 кВт и напряжением 380 В является надежным и эффективным решением для промышленного нагрева масел. Соблюдение рекомендаций по монтажу и эксплуатации, а также регулярное обслуживание помогут обеспечить его долговечность и высокую производительность. Для получения дополнительной информации о выборе и установке ТЭНов, вы можете обратиться к специалистам Завода ТЭН №1.
