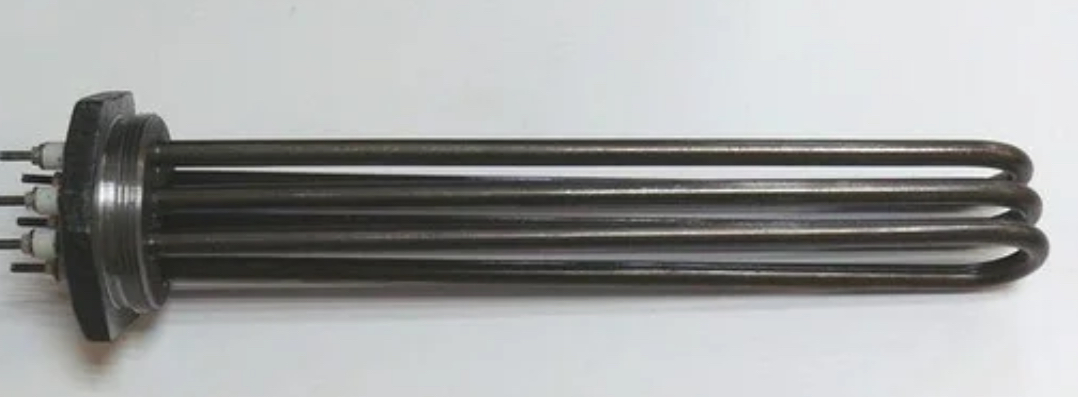

Тэн для масла. Длина 135 Мощность 9.45, напряжение 220 В
Тэн для масла. Длина 135
Мощность 9.45, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Назначение и применение
ТЭНы для масла предназначены для безопасного и эффективного нагрева масляных и жиросодержащих сред в различных емкостях, таких как ванны, баки, фритюрницы и радиаторы. Они находят широкое применение в пищевой промышленности, на производствах и технических объектах, обеспечивая контролируемый подогрев масла и предотвращая его перегрев и возгорание.
Конструкция и технические особенности
ТЭНы представляют собой металлическую трубку (корпус), внутрь которой запрессована спираль из нихромовой проволоки с высоким сопротивлением. Корпус заполнен теплоизоляционным наполнителем, что обеспечивает передачу тепла и предотвращает короткое замыкание. Внешние диаметры стандартного корпуса варьируются от 6,5 до 18 мм, а длина — от 280 мм до 6000 мм. Длина 135 мм относится к коротким компактным моделям, используемым в ограниченных объемах.
Материалы корпуса обычно включают углеродистую сталь, нержавеющую сталь или медь, что обеспечивает устойчивость к коррозии и масляной среде. Контакты и торцы ТЭНов герметично изолированы, что гарантирует безопасность и устойчивость к влаге и маслу.
Мощность и электрические параметры
Мощность для масляных ТЭНов ограничена из-за риска перегрева масла, и максимальная температура не должна превышать 250 °C, чтобы предотвратить возгорание. Для ТЭНа длиной 135 мм и мощностью 9.45 кВт при напряжении 220 В достигается высокая удельная мощность, что требует точного контроля температуры и надежных систем терморегуляции и защиты. Стандартные напряжения для таких ТЭНов находятся в диапазоне 12-380 В, наиболее распространенное — 220 В. Рекомендуется не превышать показатель удельной мощности примерно 3 Вт/см² для безопасного нагрева масляной среды.
Способы нагрева
- Прямой нагрев: сам ТЭН погружается непосредственно в масло.
- Косвенный нагрев: ТЭН устанавливается в металлическую защитную колбу, которая контактирует с маслом, снижая риски перегрева и загрязнения нагревателя.
Безопасность и контроль
Установка термопар, терморегуляторов и контрольных устройств обязательна для предотвращения превышения температуры около 250 °C, что может привести к воспламенению масла. Изоляционное сопротивление в холодном состоянии должно составлять не менее 0,5 МОм, что обеспечивает безопасность работы ТЭНов. Масляные ТЭНы обычно выдерживают давление около 1,18×10⁵ Па, что важно при работе в оборудовании под давлением.
Особенности изготовления и заказ
Многие производители, такие как , предлагают изготовление ТЭНов под заказ с учетом индивидуальных размеров, мощности и форм. Возможна комплектация резьбовыми штуцерами для легкой установки в емкости, например, резьба G1/2″, М22х1,5 и другие.
Техническая сводка для ТЭНа масла длиной 135 мм, мощностью 9.45 кВт, 220 В
| Параметр | Значение | Комментарий |
|---|---|---|
| Длина | 135 мм | Компактная длина для ограниченных объемов |
| Мощность | 9.45 кВт | Высокая мощность, требует тщательного контроля температуры |
| Напряжение | 220 В | Стандартное бытовое/промышленное напряжение |
| Диаметр корпуса | Обычно 8-13 мм (зависит от производителя) | Большие диаметры повышают срок службы |
| Материал корпуса | Углеродистая или нержавеющая сталь, медь | Устойчивость к коррозии и маслу |
| Максимальная температура | 250 °C | Предотвращение возгорания масляной среды |
| Изоляционное сопротивление | ≥ 0,5 МОм (холодное состояние) | Безопасность электроизоляции |
| Способы монтажа | Погружной, косвенный (с защитной колбой) | Выбор зависит от задачи и условий работы |
| Наличие защитных элементов | Термопары, терморегуляторы, датчики | Для контроля и безопасности |
Рекомендации при использовании и выборе ТЭНов для масла
- Не превышайте рекомендованную мощность и температуру нагрева, чтобы избежать возгорания масла.
- При выборе учитывайте объем емкости и требуемую скорость нагрева масла — слишком высокая мощность при малой длине ТЭНа может привести к локальному перегреву.
- Рекомендуется использовать дополнительные средства контроля температуры (термопары, регуляторы).
- Обращайте внимание на материал корпуса: нержавеющая сталь и медь предпочтительнее для пищевого масла.
- При нестандартных требованиях заказывайте ТЭНы по индивидуальному эскизу у производителя с возможностью подбора формы и длины.
Следующая часть статьи будет посвящена более детальному рассмотрению методов установки и эксплуатации ТЭНов для масла, а также их особенностям в различных условиях работы.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Методы установки ТЭНов для масла
Установка ТЭНов для масла требует внимательного подхода, чтобы обеспечить их эффективную и безопасную работу. В зависимости от конкретных условий эксплуатации и требований к нагреву, можно выбрать один из следующих методов установки:
Прямой нагрев
При прямом нагреве ТЭН погружается непосредственно в масло. Этот метод обеспечивает быстрый и эффективный нагрев, однако требует строгого контроля температуры, чтобы избежать перегрева и возгорания масла. Рекомендуется использовать термопары и терморегуляторы для мониторинга температуры в реальном времени.
Косвенный нагрев
Косвенный нагрев осуществляется с помощью установки ТЭНа в металлическую защитную колбу, которая контактирует с маслом. Этот метод снижает риски перегрева и загрязнения нагревателя, а также позволяет более равномерно распределять тепло. Косвенный нагрев особенно полезен в случаях, когда необходимо избежать прямого контакта нагревательного элемента с маслом, например, в пищевой промышленности.
Эксплуатация ТЭНов для масла
Правильная эксплуатация ТЭНов для масла включает в себя регулярный контроль состояния нагревательных элементов и системы управления. Важно следить за:
- Температурой: Необходимо поддерживать температуру масла в пределах безопасных значений, не превышая 250 °C.
- Изоляционным сопротивлением: Периодически проверяйте изоляционное сопротивление, которое должно быть не менее 0,5 МОм в холодном состоянии.
- Состоянием корпуса: Убедитесь, что корпус ТЭНа не имеет повреждений и коррозии, что может привести к утечкам и авариям.
Дополнительные меры безопасности
Для повышения безопасности работы ТЭНов рекомендуется:
- Устанавливать защитные устройства, такие как автоматические выключатели и предохранители, которые отключат питание в случае перегрева или короткого замыкания.
- Использовать системы сигнализации, которые будут оповещать о превышении температуры или других отклонениях в работе.
- Регулярно проводить техническое обслуживание и проверку всех компонентов системы, включая терморегуляторы и датчики.
Заключение
При выборе и установке ТЭНов для масла длиной 135 мм, мощностью 9.45 кВт и напряжением 220 В, важно учитывать все аспекты, начиная от конструкции и применения до методов установки и мер безопасности. Это позволит обеспечить надежную и эффективную работу нагревательных элементов в различных условиях эксплуатации.
Для получения дополнительной информации о ТЭНах и их применении, вы можете ознакомиться с другими статьями на сайте .
