Тэн для масла в системе разогрева, под постоянной циркуляцией. 18 квт, напряжение 380 В

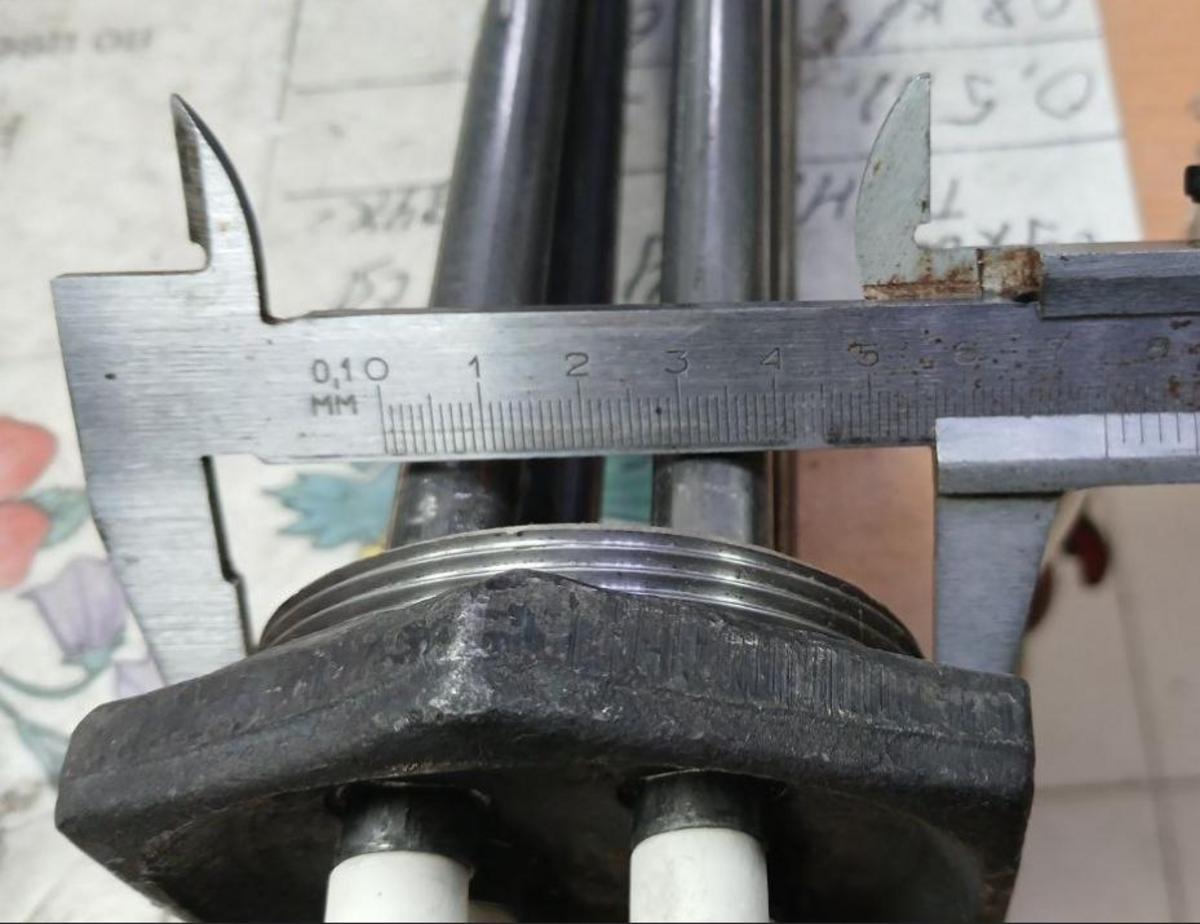

Тэн для масла в системе разогрева, под постоянной циркуляцией. 18 квт, напряжение 380 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструктивные особенности ТЭНов для масла под циркуляцией

В системах с постоянной циркуляцией ТЭНы проектируются для высоких скоростей потока масла (2–3,5 м/с), что предотвращает перегрев поверхности нагревателя выше 340 °C. Такая температура критична для стабильности теплоносителей, таких как Shell Heat Transfer Oil S2.

Основные типы ТЭНов

• Погружные ТЭНы: Могут быть установлены вертикально или горизонтально в резервуарах или котлах. Замена таких ТЭНов может выполняться без слива масла, что является значительным преимуществом. Корпус обычно изготавливается из нержавеющей стали AISI 304/316, меди или титана, чтобы обеспечить устойчивость к агрессивным средам. Диаметр трубки варьируется от 10 до 46 мм, с длиной от 450 мм до 1200 мм и более.

<li><strong>Сухие керамические ТЭНы в колбе:</strong> Содержат нихромовую спираль, размещённую в магнезиевом наполнителе внутри защитной колбы (диаметр 36–46 мм). Эта конструкция исключает прямой контакт с маслом, что предотвращает загрязнение и образование накипи. Максимальная температура колбы достигает 900 °C, а рабочей поверхности - 600 °C.</li>

<li><strong>Блочные ТЭНы:</strong> Состоят из нескольких элементов (например, 3×6 кВт), которые соединяются во фланцевом исполнении (G1 1/2" или фланец DN50). Для мощности 18 кВт это обычно блок из 3–6 ТЭНов, подключённых треугольником на 380 В.</li>

<li><strong>Встроенные в насосные станции:</strong> Оснащены термостатами (с диапазоном 60–120 °C) и контролем уровня масла.</li>

Таблица базовых параметров для ТЭНов 18 кВт

Для 18 кВт рекомендуется использование удлинённых конструкций (свыше 1 м) или блочных решений, чтобы равномерно распределить нагрузку и обеспечить оптимальный нагрев при циркуляции.

Принципы работы в системах с постоянной циркуляцией

Основные компоненты системы включают: резервуар с маслом, центробежный насос (например, модели Allweiler CIWH/CTWH, работающие при температуре до 400 °C), ТЭН-блок, фильтры, радиатор охлаждения, расширительный бак и систему автоматики.

Работа системы

1. Центробежный насос подаёт масло со скоростью 2–3,5 м/с через ТЭН, где оно нагревается до 90–320 °C.
2. Фильтрация удаляет примеси, предотвращая засорение нагревателя.
3. Система мониторинга: датчики температуры, давления и уровня масла, а также автоматические средства отключения при перегреве.
4. Расширительный бак установлен в верхней части системы, что минимизирует количество воздуха и паров в цикле.

Преимущества циркуляции

• Обеспечение равномерного нагрева, исключающее появление «горячих точек».
• Эффективное охлаждение ТЭНа потоком масла, что продлевает его срок службы до 10 000+ часов.
• Коэффициент полезного действия свыше 95%, с минимальными тепловыми потерями благодаря небольшим зазорам.

Пример расчета

При объёме масла 100–400 л и мощности 18 кВт время разогрева от 20 °C до 150 °C составит 20–40 мин, основываясь на теплоемкости масла, равной ~2 кДж/кг·°C.

Применения в промышленности

ТЭНы мощностью 18 кВт находят широкое применение в различных сферах:

• Асфальтобетонные заводы (АБЗ): Разогрев битума до 160 °C в маслогрейных котлах, где диатермическое масло используется в качестве теплоносителя для стабильной работы без давления.
• Системы смазки: Используются для обеспечения непрерывной подачи нагретого масла к подшипникам и редукторам для отвода тепла из-за трения.
• Нефтехимия и энергетика: Нагрев мазута и дизельного топлива в цистернах, а также в термомасляных котлах с погружными ТЭНами.
• Гидравлика и прессы: Поддержка вязкости масла в резервах до 1000 л.
• Каландры и печи: Циркуляция горячего масла до 400 °C с использованием насосов марки Allweiler.

Таблица сравнения типов ТЭНов для циркуляции

Рекомендации по выбору, монтажу и эксплуатации

В следующей части статьи будут рассмотрены ключевые аспекты выбора, монтажа и эксплуатации ТЭНов, а также меры безопасности и советы по обслуживанию для обеспечения надежной работы систем разогрева масла.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Рекомендации по выбору, монтажу и эксплуатации

Выбор ТЭНа для 18 кВт / 380 В

При выборе ТЭНа мощностью 18 кВт и напряжением 380 В необходимо учитывать несколько ключевых факторов:

• Объем резервуара: Расчет мощности ТЭНа должен соответствовать объему масла в системе. Для резервуаров объемом от 100 до 500 л рекомендуется поддерживать мощность на уровне 10–15 кВт на метр длины ТЭНа, чтобы избежать перегрева.
• Температура масла: Если максимальная температура масла не превышает 320 °C, это оптимально для большинства промышленных процессов. Важно учитывать вязкость масла при нагреве.
• Механические и электрические параметры: Расчет тока для ТЭНа можно производить по формуле: I = P / (√3 × U × cosφ). При cosφ=0,9, требуется автомат на 40 А и кабель сечением 4–6 мм².
• Избегайте перегрузки: Перегрузка мощностью свыше 20 кВт/м может привести к коксованию масла, а отсутствие циркуляции может вызвать перегрев.

Монтаж ТЭНа (пошаговая инструкция)

1. Подготовительные работы: Перед монтажом ТЭНа проверьте насос на давление свыше 2 МПа и установите расширительный бак в верхней части системы.
2. Установка ТЭНа: Смонтируйте ТЭН вертикально в резервуаре или котле, оставив холодную зону 10–50 мм над уровнем масла для его эффективного охвата.
3. Подключение: Подключите ТЭН к сети 380 В по треугольной схеме, обеспечивая надежное заземление. Установите датчики температуры на выходе ТЭНа для мониторинга.
4. Пуск оборудования: Запускайте систему поэтапно, начиная с нагрева до 110 °C с вентиляцией для удаления влаги, затем доведите до рабочей температуры.
5. Инструменты для монтажа: Для работы потребуются ключи, манометр, мультиметр и теплоизоляция труб.

Меры безопасности

• Установите автоматические системы отключения, которые срабатывают при превышении температуры 340 °C или низком уровне масла в системе.
• Обеспечьте хорошую вентиляцию для удаления паров при первом запуске системы.
• Регулярно проводите обслуживание: промывайте фильтры ежемесячно и производите замену ТЭНа без слива масла.

Эксплуатация и обслуживание ТЭНов

Срок службы ТЭНа может достигать 5–10 лет при правильной эксплуатации. Основные аспекты, на которые следует обратить внимание:

Изменение пары на термомасло может снизить эксплуатационные затраты на 30–50%, что значительно упрощает контроль за системой нагрева.

Масла-теплоносители и их совместимость

При выборе жидкости для системы разогрева масла следует обратить внимание на характеристики теплоносителей. Например, Shell Heat Transfer Oil S2 показывает отличные результаты при температурах до 320 °C и демонстрирует низкую скорость деградации при поддержании хорошей циркуляции.

Свойства теплоносителей

• Теплоемкость: Обычно составляет 2–2,5 кДж/кг·°C.
• Вязкость: Сокращается при нагреве, что требует более высокомощных насосов для работы с горячими средами.
• Советы: Поддерживайте постоянный расход через нагнетательные клапаны, независимо от рабочей нагрузки.

Преимущества и инновации в области ТЭНов

Современные технологии и конструкции ТЭНов предлагают множество возможностей для повышения эффективности работы систем теплоснабжения:

• Эффективность: Высокий уровень КПД снижает потребление энергии и эксплуатационные расходы.
• Долговечность: Конструкции без контакта с жидкостью увеличивают срок службы оборудования.
• Инновации: Использование смарт-систем мониторинга (например, от компании Dropsa) и регулируемых термостатов для повышения контроля и точности.
• Стоимость: Блоки с мощностью 18 кВт доступны по цене от 50 000 руб., и их окупаемость наблюдается в течение 1-2 лет за счёт снижения простоя оборудования.

Эти данные собираются из различных промышленных источников и служат основой для последующего анализа и разработки кастомизированных решений в области ТЭНов мощностью 18 кВт под конкретные системы и требования.
