Тэн для кромкооблицовочного станка: секреты выбора и установки

Роль ТЭНа в кромкооблицовочном станке

ТЭНы нагревают клей в ванне до точки плавления (обычно 120–150°C), что позволяет терморегулятору поддерживать необходимую температуру и запускать шпиндель для фрезеровки. Без качественного ТЭНа клей может не плавиться равномерно, что приводит к образованию дефектов кромки: пузырям, отслоениям и неравномерному нанесению. В таких станках, как Filato F140, KROM PROFI, LTT-F350A и даже в самостоятельных конструкциях, ТЭНы устанавливаются в клеевую ванну — от 1 до 6 штук, как сверху, так и снизу, для равномерного прогрева. Они работают совместно с термопарой, способной выдерживать температуры до 300°C, и ПИД-терморегулятором, который отключает нагрев по достижении установленного значения и блокирует мотор в случае, когда температура оказывается вне нормы.

Секрет мастеров: В криволинейных станках (например, LTT-F350A) предпочтительно использовать круглые тарельчатые ТЭНы, так как они обеспечивают равномерное распределение тепла по всей ванне и минимизируют риск перегрева краев.

Типы ТЭНов для кромкооблицовочных станков

ТЭНы классифицируются по форме, размерам, мощности и напряжению. Основные типы:

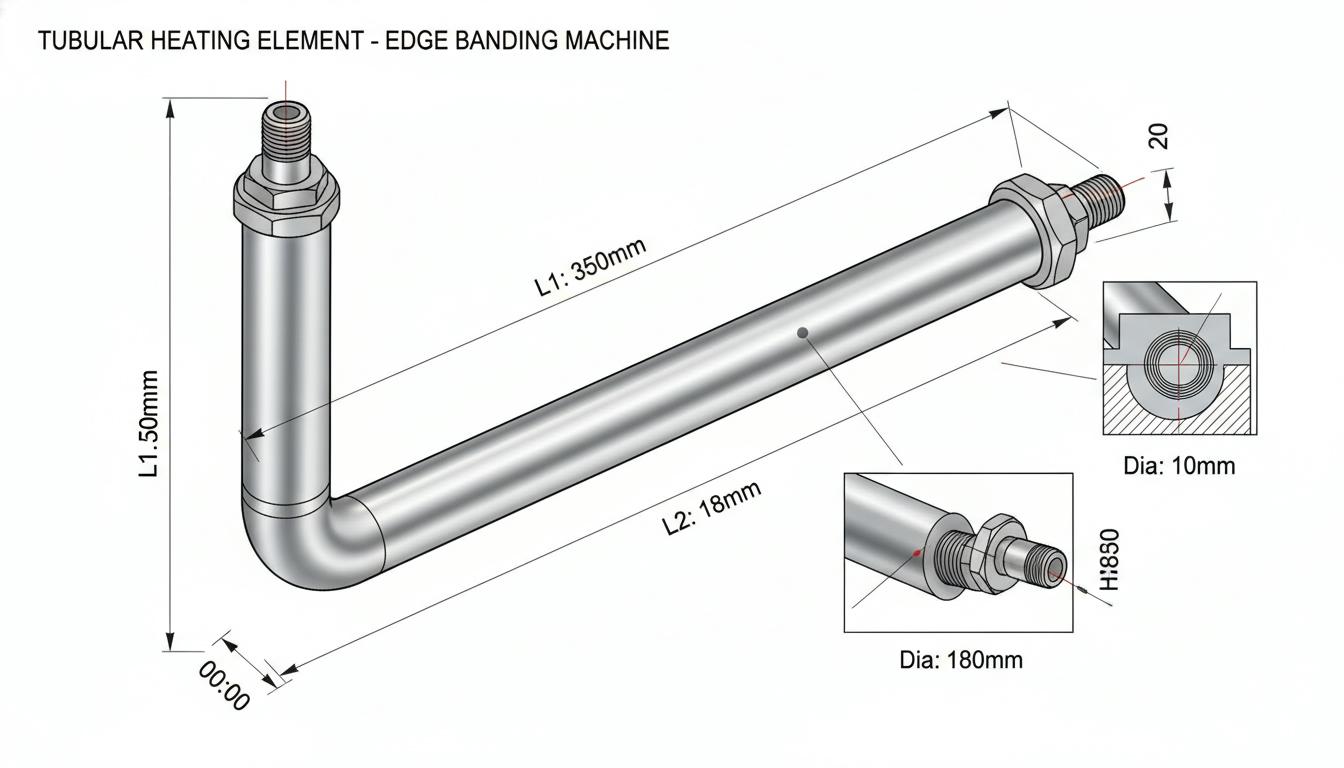

• Пальчиковые (патронные, трубчатые): Цилиндрические элементы, которые вставляются в специальные гнезда ванны. Они идеально подходят для точечного нагрева клея.

• Плоские (для клеевой ванны): Элементы с 2–4 контактами, размеры 150×50 и 200×50 мм. Мощность составляет 200–450 Вт, напряжение — 220–415 В. Эти ТЭНы подходят для широких клеевых ванн.
• Круглые (тарельчатые): Эти элементы имеют диаметр 170–195 мм и мощность от 950 до 1200 Вт при напряжении 220 В. Они идеальны для криволинейных станков, таких как LTT-F350A и MF50.
• Комбинированные: Например, в станках KROM PROFI используются 6 пальчиковых ТЭНов для быстрого разогрева (5–10 минут).

Секрет выбора: Для станков на 380 В лучше выбирать ТЭНы на 450 В — они окажутся более долговечными при пиковых нагрузках. Избегайте дешевых аналогов из-за их уязвимости к коррозии, которая может резко сократить срок службы.

Секреты выбора ТЭНа: критерии и сравнение

Выбор ТЭНа — это не просто вопрос замены. Важно учесть баланс мощности, размеров и совместимости с вашим станком. Ошибки новичков: Необоснованное игнорирование артикулов приводит к несоответствию гнезд, а выбор по цене без проверки напряжения рискует привести к перегоранию.

Ключевые критерии:

1. Размеры и посадка: Диаметр от 6 до 16 мм, длина от 60 до 1300 мм. Не забывайте сверять размеры с ванной, например, в Filato F140 — 12.7×128 мм.
2. Мощность и напряжение: Мощность варьируется от 150 до 2400 Вт, напряжение — 220/380/450 В. Для ванны размером 200×50 мм достаточно ТЭНа мощностью в 250 Вт, в то время как для промышленных станков подойдет мощность более 1000 Вт.
3. Материал: Предпочтительны нержавеющие материалы (AISI 304 или 316) или медь для работы в агрессивной среде клея. Титановые ТЭНы предназначены для специальных EVA/PUR клеев.
4. Совместимость со станком: Например, для Homag/Brandt лучше подходят тарельчатые D195, а для KDT/Filato оптимальны пальчиковые 12×132 мм.
5. Дополнительные опции: Наличие защиты от окисления и термопары в комплекте.

Секрет от мебельщиков: Для самодельных станков повысите эффективность, добавив 2–4 дополнительные ТЭНа снизу ванны — это снизит время нагрева на 30%. Обязательно проверяйте отзывы, так как китайские ТЭНы на 220 В могут «умереть» уже после 500 часов работы.

Для работы с EVA-клеем выбирайте ТЭНы мощностью 200–400 Вт при температуре 120–140°C, а для PUR-клея подойдут более мощные тарельчатые ТЭНы и термопары с максимальной температурой до 300°C.

Подготовка к установке: инструменты и безопасность

Необходимые инструменты:

• Отвертки и торцевые ключи (10–14 мм).
• Мультиметр для проверки сопротивления (норма 20–100 Ом).
• Термопара или пирометр.
• Теплоизоляция (керамическая лента).
• Силиконовая смазка для облегчения установки.

Меры безопасности:

• Обязательно отключите станок от электрической сети (220/380 В).
• Прежде чем приступать, убедитесь, что клей в ванне остыл ниже 40°C.
• Используйте средства индивидуальной защиты: перчатки и очки, так как клей токсичен при нагревании.
• Проверяйте изоляцию ТЭНа — при наличии пробоя выполняйте замену.

Теперь, когда мы разобрали основные аспекты выбора и установки ТЭНа, перейдем к детальному описанию пошаговой инструкции по установке, чтобы обеспечить правильное выполнение всех этапов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Пошаговая инструкция по установке ТЭНа

После выбора и подготовки необходимых инструментов и материалов, переходите к установке ТЭНа. Этот процесс требует внимательности и аккуратности, чтобы избежать поломок и обеспечить длительный срок службы нового элемента.

1. Демонтаж старого ТЭНа: Для начала аккуратно снимите клеевую ванну, открутив 4–6 винтов. Затем отсоедините провода, следя за тем, чтобы зафиксировать их расположение для дальнейшего подключения. Выньте старый ТЭН, не поворачивая его, чтобы не повредить гнездо.

<li><strong>Проверка гнезд:</strong> Осмотрите гнезда ТЭНа на наличие коррозии или нагаров. В случае обнаружения загрязнений, очистите их с помощью изопропилового спирта. Если заметны деформации, возможно, потребуется расточить гнезда или заказать их ремонт.</li>

<li><strong>Подбор и подготовка нового ТЭНа:</strong> Сравните размеры нового ТЭНа с заполненным местом в ванной. Нанесите силиконовую смазку на ТЭН для удобства установки. При последовательном подключении (например, 2×200Вт + 2×300Вт, как в моделях Filato) убедитесь, что пара ТЭНов объединяется для работы на 220 В.</li>

<li><strong>Установка нового ТЭНа:</strong> Вставьте новый ТЭН в гнездо, следя за равномерностью его расположения (например, снизу вверх). Затяните фланцы или резьбу с помощью момента 5–10 Нм. Подключите провода, соблюдая цветовую кодировку: красный на фазу, синий - на ноль. Для ТЭНов с 4 контактами подключение производится согласно схеме (L1–L4).</li>

<li><strong>Тестирование системы:</strong> Запустите станок без клея, чтобы проверить работоспособность. Нагревайте до максимальной температуры в 150°C и следите за процессом 5–15 минут. Убедитесь, что терморегулятор работает правильно и отключает нагрев, а также что тревожный сигнал разблокирует шпиндель. Измерьте температуру с помощью пирометра.</li>

<li><strong>Запуск с клеем:</strong> После успешного тестирования залейте гранулы EVA в ванну и дождитесь температуры 120°C. Убедитесь, что клей плавится без образования комков.</li>

Совет: Если в процессе тестирования термореле не открывает цепь, сбросьте ПИД-настройки, установив P=10, I=100, D=20 для стабильной работы. Для исправления проблем с китайскими моделями стоит добавить 10°C к установленной температуре для гистерезиса.

Типичные ошибки и их исправления

Некоторые ошибки могут негативно сказаться на работе вашего оборудования. Вот несколько распространенных проблем и советы по их решению:

• Перегрев: Если ТЭН перегревается, возможно, он слишком мощный для вашего станка. Попробуйте снизить его мощность на 20%.

<li><strong>Отсутствие нагрева:</strong> Проверьте правильность полярности подключения. Иногда не срабатывает нагрев из-за неправильной установки - поменяйте местами провода L и N.</li>

<li><strong>Короткое замыкание:</strong> Если ошибка возникает из-за загрязнения в гнездах, выполните чистку и проверьте термопару на работоспособность.</li>

<li><strong>Блокировка мотора:</strong> При возникновении тревожного сигнала от ПИД-терморегулятора, настройте гистерезис на уровень 5–10°C для устранения проблемы.</li>

Обслуживание и продление срока службы

Правильное обслуживание ТЭНа поможет продлить срок его службы и улучшить производительность станка.

• Чистка клеевой ванны: Рекомендуется производить чистку каждые 500 часов работы. Снимите ТЭНы и удалите нагар с помощью уксуса или специализированных средств.

<li><strong>Мониторинг температуры:</strong> Используйте термопару и ПИД-регулятор для автоматического отключения при достижении предельной температуры.</li>

<li><strong>Регулярная замена:</strong> Заменяйте ТЭНы после 2000–5000 часов эксплуатации, или при увеличении сопротивления до более чем 10 Ом.</li>

<li><strong>Модернизация оборудования:</strong> Для самодельных станков рекомендуется добавить 6 пальчиковых ТЭНов и реле для организации зон нагрева.</li>

Общаясь с опытными мебельщиками на форумах, часто можно услышать практические советы по усовершенствованию работы оборудования. Например, использование последовательного подключения ТЭНов (315 Вт сверху + 4 ТЭНа снизу) для Filato F140 обеспечивает стабильные 140°C, что значительно повышает эффективность работы.

Рекомендации по производителям и покупке ТЭНа

При выборе ТЭНа обращайте внимание на надежных производителей, таких как AVD-Instrument, StankiBWB и Stanki24. Подбирайте артикулы, соответствующие вашему оборудованию, например, 12.7×128-220В или B500642A. Цены варьируются от 950 до 5800 рублей в зависимости от модели и спецификаций. Заказы обрабатываются в срок до 15 дней. Для станков Homag и Brandt лучше выбирать оригинальные детали или качественные аналоги с гарантией.

Ответственный подход к выбору и установке ТЭНа поможет вам избежать простоев и гарантировать высокое качество облицовки. Применяйте рекомендации специалистов — это обеспечит надежную работу вашего оборудования на протяжении долгого времени.
