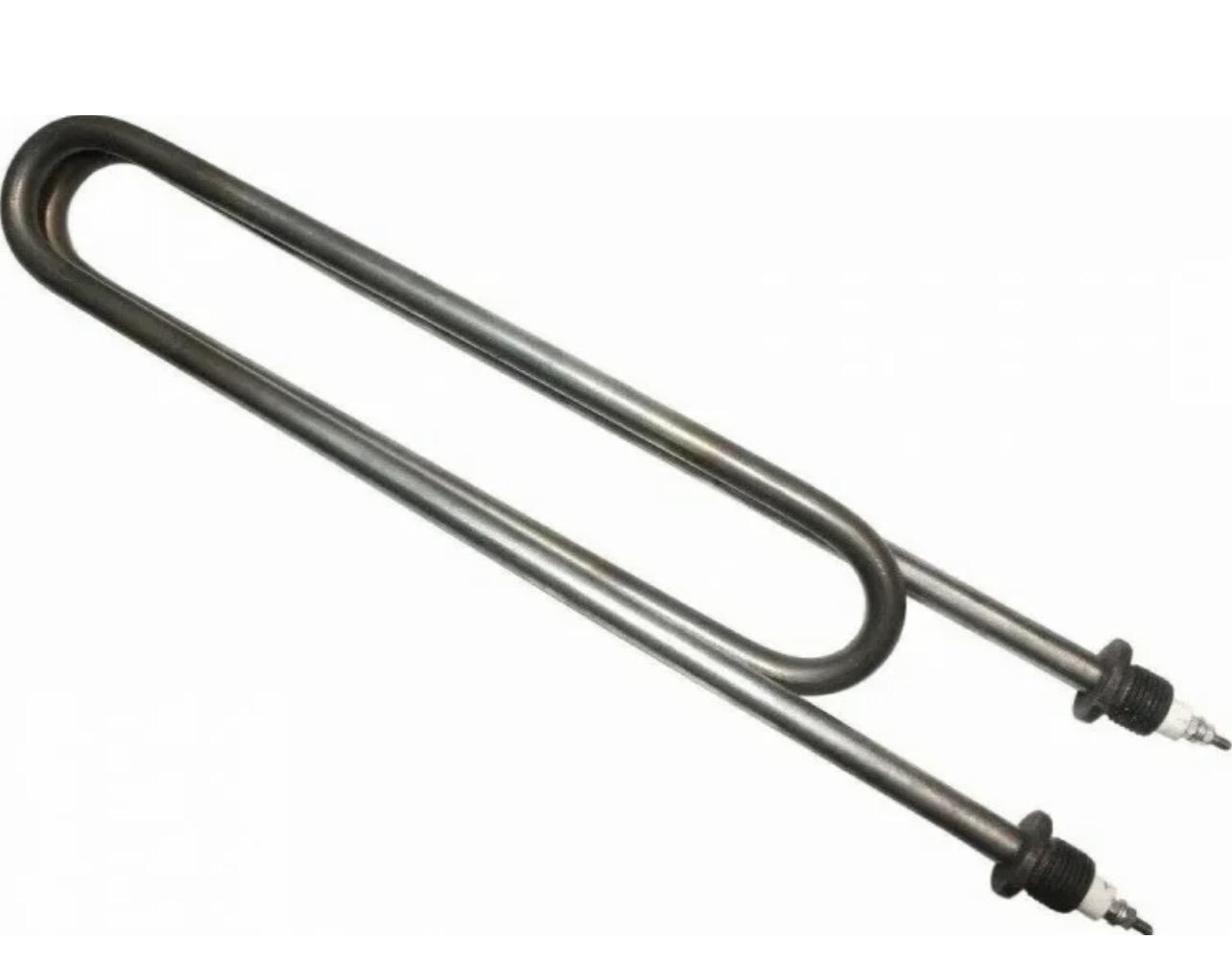

Тэн для котла Эван 10 кВт, 380 В

Тэн для котла Эван 10 кВт, 380 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики

Основные параметры

ТЭН для котла ЭВАН 10 кВт обладает следующими характеристиками:

Габаритные размеры

Габаритные размеры ТЭНа могут незначительно варьироваться в зависимости от производителя и модификации:

• Полные размеры: 500×85×30 мм
• Ширина активной части: 65-100 мм
• Толщина (высота) активной части: 25-30 мм
• Установочный габарит: 450 мм
• Межцентровое расстояние контактов: 50-70 мм (приблизительно 55 мм)

Конструктивные особенности

Система крепления

ТЭН использует различные системы крепежа:

• Штуцер: G½ (внешний диаметр около 17,2-21 мм), выполненный из углеродной или нержавеющей стали, обеспечивает надежное соединение с котлом.
• Контакты: Шпильки (болты) диаметром М5, предназначенные для надежного электрического подключения к клеммной колодке.
• Комплектация крепежа: Включает гайку, прокладку и шайбу для обеспечения герметичности соединения.

Материалы и долговечность

В производстве ТЭНа используются высококачественные материалы:

• Нержавеющая сталь (для трубки нагревателя)
• Углеродистая сталь (для крепежных элементов)
• Керамика (изоляционный слой в клеммной части)

Рабочая среда

ТЭН предназначен для эксплуатации с водой и слабыми растворами кислот и щелочей.

Сроки эксплуатации

• Срок годности: 10 лет
• Гарантия: 1 год (при наличии заводского брака)
• Замена: требует замены при выходе из строя, ремонт не предусмотрен.

Совместимость и применение

Совместимые модели котлов ЭВАН

ТЭН артикула 4476-04 используется в следующих моделях электрокотлов ЭВАН:

• ЭПО 30
• ЭПО 42А
• ЭПО 48А
• ЭПО 54
• ЭПО 60
• ЭПО 72А
• ЭПО 84
• ЭПО 96А
• ЭПО 108А
• ЭПО 108Б

Также он совместим с проточными водонагревателями ЭВАН серии Warmos.

Альтернативные артикулы и коды

У одного и того же ТЭНа могут быть различные артикулы в зависимости от поставщика:

• 44405 — основной код производителя
• 4476-04 — артикул для запчастей
• 44050, 0108019, 0108026, 08.101, evan10, 1706, НС-1014281, 57283, 403262, 403261

Это разнообразие позволяет подобрать замену даже при разной системе каталогизации у разных поставщиков.

Особенности в котлах ЭВАН

Использование в системе отопления

Электрокотлы ЭВАН, использующие ТЭНы 10 кВт, имеют важные характеристики:

• Управление температурой: Регулировка диапазона от 30 до 85°С для эффективного контроля микроклимата.
• Ступени мощности: Многоступенчатое управление для оптимизации энергопотребления и предотвращения перегрева.
• Система ротации ТЭНов: В моделях, таких как EVAN EXPERT PLUS, реализуется ротация между несколькими элементами, что увеличивает ресурс каждого ТЭНа.

Защита и надежность

Электрокотлы ЭВАН с такими ТЭНАми оснащены встроенными системами защиты, включая:

• Автоматическое отключение при перегреве
• Датчик NTC для точного контроля температуры
• Независимое аварийное отключение нагрева контактором
• Работоспособность при скачках напряжения в сети

Производство и качество

Информация о производителе

ТЭНы производятся в Российской Федерации, а основным производителем является ЗАО «УМТ», который представляет собой ведущего изготовителя компонентов для котлов ЭВАН. ТЭН 10 кВт официально позиционируется как качественная замена элементам компании BECKER, что подтверждает высокие стандарты качества.

КПД и энергоэффективность

Электрокотлы ЭВАН, оснащенные нагревательными элементами, демонстрируют высокую эффективность, с КПД в диапазоне 94-99,5%. Это достигается благодаря теплоизолированному корпусу и оптимальному использованию электроэнергии для нагрева теплоносителя.

Особенности выбора и замены

На что обратить внимание

При выборе ТЭНа для замены следует учитывать:

• Точное совпадение мощности (10,0 кВт) и напряжения (380 В)
• Диаметр резьбы штуцера (G½ или 21 мм)
• Установочный размер (450 мм — критический параметр для монтажа)
• Тип контактов (шпильки под гайку)
• Материал трубки (нержавеющая сталь для долговечности)

Важное примечание

Продавцы и поставщики настоятельно рекомендуют проконсультироваться со специалистом перед покупкой, так как в зависимости от даты выпуска, модели и серийного номера оборудования комплектующие могли меняться. Неправильный выбор может привести к несовместимости.

Практическое применение в системах отопления

Мощность и площадь обогрева

ТЭН мощностью 10 кВт используется в котлах для обогрева помещений площадью от 90 до 100 квадратных метров при правильной организации системы отопления с циркуляционным насосом и расширительным баком.

Рабочие параметры системы

При функционировании с данным ТЭНом система отопления работает со следующими параметрами:

• Максимальное рабочее давление: 0,3 МПа (3,0 атм)
• Диапазон регулировки температуры: 30-85°С
• Подключение патрубков: наружная резьба G¾
• Способ монтажа: настенный вертикальный

Продолжая, стоит обратить внимание на особенности эксплуатации и обслуживания систем с ТЭНами 10 кВт.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Обслуживание и эксплуатация

Регулярное техническое обслуживание

Для обеспечения долговечности ТЭНа и эффективной работы котла важно проводить регулярное техническое обслуживание. Рекомендуется выполнять следующие действия:

• Проверка состояния ТЭНа: Регулярно осматривайте нагревательный элемент на наличие повреждений, коррозии или налета. В случае обнаружения признаков износа, заменить ТЭН как можно скорее.
• Очистка от накипи: В зависимости от качества воды в системе, на ТЭНе может образовываться накипь. Очистку следует проводить не реже чем раз в год, используя специальные химические средства.
• Проверка электрических соединений: Убедитесь, что все контакты надежно зафиксированы и не имеют коррозии. Ослабленные соединения могут привести к перегреву и выходу из строя оборудования.

Советы по эксплуатации

Правильная эксплуатация ТЭНа может значительно увеличить его срок службы:

• Поддержание оптимального давления: Убедитесь, что система отопления функционирует при рекомендованном максимальном рабочем давлении до 0,3 МПа. Снижение давления может вызвать недостаточный прогрев теплоносителя.
• Избегайте резких перепадов температуры: Настройка температуры должна быть плавной, чтобы предотвратить тепловые удары, способные повредить нагревательный элемент.
• Использование защитных устройств: Поскольку котлы ЭВАН оборудованы защитными системами, убедитесь, что они исправны и правильно работают, чтобы избежать перегрева и других потенциальных проблем.

Проблемы и их решение

Типичные неисправности

При эксплуатации ТЭНа могут возникнуть различные неисправности. Наиболее распространенные включают:

• Перегрев: Может возникнуть в результате выхода из строя термостата или отключения автоматических систем защиты. В этом случае необходимо срочно отключить оборудование и проверить его функциональность.
• Неэффективный обогрев: Если котел не достигает заданной температуры, это может быть связано с накипью на ТЭНе или недостаточным давлением в системе. Рекомендуется выполнить очистку и проверить давление.
• Проблемы с электрическими соединениями: Если котел не включается, проверьте соответствие всех соединений и их целостность. Поврежденные провода или клеммы могут привести к сбоям в работе.

Методы диагностики

Для быстрого выявления неисправностей можно использовать следующие методы:

• Визуальный осмотр: Регулярно проверяйте внешний вид ТЭНа и соединений на наличие коррозии и механического повреждения.
• Контроль температуры: Используйте термометр для проверки температуры теплоносителя, чтобы убедиться, что котел работает в нормальном режиме.
• Осмотр системы защиты: Убедитесь в исправности всех защитных устройств и термостатов, что поможет избежать перегрева и других проблем.

Альтернативы и модернизация

Замена на более современные модели

С течением времени старые ТЭНы могут заменить более современные модели с улучшенными характеристиками. Рассмотрите возможность установки ТЭНа с двумя или более ступенями мощности, что позволит оптимизировать потребление энергии и повысить комфорт в эксплуатации.

Совмещенные системы отопления

На рынке встречаются комбинированные котлы, которые могут работать как на электричестве, так и на других источниках энергии (газ, твердое топливо). Такой подход позволяет значительно повысить гибкость системы отопления и эффективность использования ресурсов.

Внедрение автоматизированных систем управления

Современные решения по автоматизации систем отопления могут помочь в оптимизации работы ТЭНа. Установка терморегуляторов позволит автоматически поддерживать заданный температурный режим, что снизит риск перегрева и повысит эффективность отопления.

Хорошо организованное обслуживание и использование современных технологий помогут вашему ТЭНу 10 кВт отработать весь свой ресурс, обеспечивая стабильное и надежное тепло в вашем доме на протяжении многих лет.
