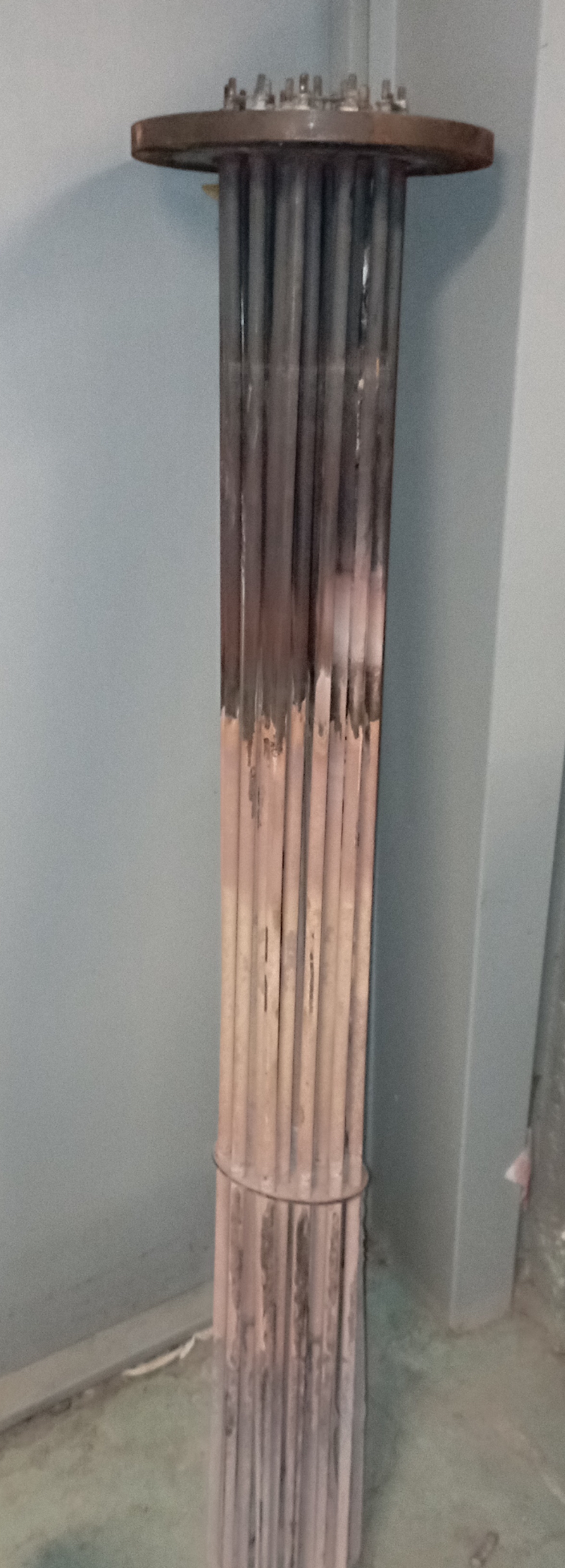

Тэн для котла парогенератора производства пара. Трехфазное соединение, потребляемая электрическая мощность  17 кВт

Тэн для котла парогенератора производства пара. Трехфазное соединение, потребляемая электрическая мощность  17 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Конструкция и материалы ТЭНового парогенератора

Парогенераторы с ТЭНами обычно ausgestattet нагревательными элементами из нержавеющей стали. Это обеспечивает производство чистого и беспримесного пара, пригодного для использования в таких отраслях, как пищевая, фармацевтическая и текстильная индустрия [1][3].

Корпус котла парогенератора представляет собой сварную конструкцию с фланцем для крепления ТЭНов. Для теплоизоляции стенок применяется минеральная вата, покрытая наружным кожухом, что способствует повышению энергоэффективности [1].

Котел также оборудован кассетой с датчиками уровня воды, что обеспечивает контроль за рабочими параметрами и предотвращает работу устройства без воды, тем самым защищая элементы от выхода из строя [1].

Особенности работы ТЭНов для парогенераторов

• Паропроизводительность: ТЭНовые парогенераторы не зависят от электропроводности воды, что отличает их от электродных установок. Это позволяет эффективно использовать дистиллированную воду без потери производительности [1][3].
• Быстрый выход на рабочий режим: Время, необходимое для достижения рабочей температуры, составляет примерно 6 минут, что значительно увеличивает производительность и экономичность [1].
• Режим паровой магистрали: Это позволяет сохранять давление с минимальным энергопотреблением в отсутствующее время отбора пара [1].
• Производство насыщенного пара: Температура пара составляет порядка 130–160 °C, а рабочее давление варьируется от 1 до 9 бар в зависимости от конкретной модели [3][4].

Технические характеристики при мощности 17 кВт

Мощность 17 кВт является стандартной для средних парогенераторов, как в быту, так и в промышленности, и оптимально подходит для производительности от 15 до 25 кг пара в час (это ориентировочное значение по аналогии с моделями от 12 до 24 кВт) [4].

Подключение к трехфазной сети 380 В гарантирует надежное распределение нагрузки и минимизирует пиковые токи, что важно для мощностей около 17 кВт.

Схема подключения ТЭНа к трехфазной сети (звезда)

Для оборудования мощностью порядка 17 кВт часто применяется схема трехфазного подключения «звезда»:

• Все три нагревательных элемента (ТЭНа) подключаются к трем фазам L1, L2, L3.
• Обратные концы ТЭНов объединяются в общую нейтраль — нулевой провод (нейтральная точка звезды) [2][5].
• Такое подключение обеспечивает 220 В на каждом ТЭНе, что приводит к равномерной нагрузке и минимальному перекосу фаз.
• При условии равных сопротивлений ТЭНов нагрузка будет симметричной, что улучшает стабильность работы и увеличивает срок службы оборудования [2][5].
• Хотя может также использоваться схема «треугольник», «звезда» является предпочтительной для парогенераторов указанной мощности, обеспечивая более равномерное распределение токов и упрощая внедрение защитного оборудования [5].

Электрооборудование и системы безопасности

Парогенераторы оснащены различными компонентами для обеспечения безопасной эксплуатации, включая:

• Электронасосы, датчики-реле давления и автоматические выключатели.
• Сигнальные лампы и системы контроля уровня воды для предотвращения перегрева [1][3].
• Элементы защиты от превышения давления и температур, обеспечиваемые электронными реле и контроллерами.
• Панели управления с индикаторами состояния, амперметрами и электроуправляемыми клапанами для регулировки подачи воды и пара [1].

Преимущества использования ТЭНов в парогенераторах

• Чистота пара: Пара без примесей благодаря материалам ТЭНов (нержавеющая сталь).
• Работа с дистиллированной водой: Это позволяет работать в замкнутом цикле, минимизируя расход воды и увеличивая срок службы ТЭНов [3].
• Компактность: Компактный дизайн облегчает размещение парогенератора вблизи конечных пользователей, снижая потери тепла и давления пара [1].
• Скорость и устойчивость: Быстрый выход на режим и стабильная работа под нагрузкой делают его идеальным для непрерывных производственных процессов.

Рекомендации по эксплуатации и подключению

• Проверка сопротивления: Перед подключением необходимо проверить соответствие сопротивления всех ТЭНов для обеспечения равномерного распределения нагрузки.
• Автоматическая защита: Использование автоматических защитных устройств и реле для предотвращения перегрева и работы котла без воды.
• Квалифицированная установка: Подключение трехфазного оборудования должно выполняться квалифицированным электриком с учетом требований к кабелям и защите от короткого замыкания.
• Регулярный контроль: Постоянный мониторинг уровня воды и техническое обслуживание продлевают срок службы парогенератора.

Итоговые технические данные для ТЭНового котла парогенератора мощностью 17 кВт с трехфазным подключением

Далее рассмотрим детали подключения и дальнейшие аспекты эксплуатации ТЭНовых котлов парогенераторов, освещая важные нюансы и рекомендации для достижения максимальной эффективности и безопасности работы оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подключение и настройка ТЭНового парогенератора

После того как устройство подготовлено к эксплуатации, важно правильно подключить и настроить его для достижения оптимальной производительности. Здесь описаны ключевые аспекты, на которые следует обратить внимание во время подключения и настройки системы.

Этапы подключения оборудования

1. Подготовка к подключению: Убедитесь, что парогенератор установлен на ровной поверхности с возможностью доступа к всем необходимым соединениям и системам управления.
2. Проверка напряжения: Перед подключением убедитесь, что напряжение соответствует характеристикам модели. Для трехфазной схемы «звезда» необходимо, чтобы напряжение составило 380 В.
3. Подключение кабелей: Каждый из ТЭНов подключается к своей фазе. Нейтральный провод соединяется в общем узле, чтобы обеспечить равномерное распределение нагрузки.
4. Настройка системы безопасности: Установите все необходимые защитные реле и автоматические выключатели, чтобы предотвратить перегрев и несанкционированную работу без воды.

Настройка системы управления

Для корректной работы парогенератора важно правильно настроить систему управления:

• Параметры давления и температуры: Установите оптимальные значения для давления и температуры, в рамках которых будет осуществляться работа устройства.
• Регулировка подачи воды: Необходимо установить и проверить параметры электроклапанов для регулировки подачи воды в систему.
• Тестирование работоспособности: После завершения всех подключений проведите тестирование работы устройства, включая контроль уровня и давления.

Техническое обслуживание и диагностика

Для обеспечения долговременной и безопасной работы ТЭНового парогенератора необходимо регулярно проводить техническое обслуживание и диагностику:

Регулярное обслуживание

Диагностика неисправностей

• Низкое давление пара: Может свидетельствовать о недостаточном уровне воды или проблемах с насосом.
• Перегрев: Это может быть вызвано неисправностью в системе безопасности, неправильно установленными реле или недостаточной теплоизоляцией.
• Посторонние шумы: Их появление может указывать на неправильность в работе ТЭНов или комбинации элементов, требующих внимания.

Энергоэффективность и экономия ресурсов

Использование ТЭНовых парогенераторов с мощностью 17 кВт позволяет добиться высокой энергоэффективности:

• Оптимизация расхода воды: Работа с дистиллированной водой в замкнутом цикле минимизирует ее расход и обеспечивает долговечность ТЭНов.
• Экономия энергии: Быстрый выход на режим уменьшает время простоя, что в свою очередь экономит электроэнергию.
• Максимальная производительность: Постоянный контроль и поддержание оптимальных рабочих характеристик помогают достигать высокой производительности без избыточных затрат.

Правильное обращение с ТЭНовым парогенератором не только улучшает его работу, но и обеспечивает долгий срок службы, что делает его экономически выгодным вложением для различных секторов промышленности.
