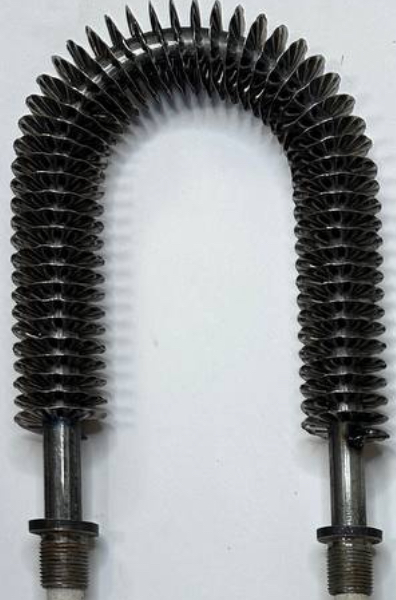

Тэн для гальваники. ТЭН U-обр 220V материал титан. Расстояние между электродами 80мм, L-500мм. В комплекте с гайками М-20, шаг 2мм. Длина резьбы 40мм.

Тэн для гальваники. ТЭН U-обр 220V материал титан. Расстояние между электродами 80мм, L-500мм. В комплекте с гайками М-20, шаг 2мм. Длина резьбы 40мм. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническая конструкция и принципы работы U-образного ТЭНа для гальваники

Трубчатый электронагреватель (ТЭН) для гальваники — это электрический нагревательный элемент, предназначенный для погружения в химически агрессивные растворы (кислоты, щелочи, электролиты), которые используются в электрохимических процессах, таких как гальванизация, анодирование, пассивирование и другие виды обработки металлов. Для таких сред применяются особо стойкие материалы, в данном случае — титан, обладающий высокой коррозионной устойчивостью.

Конструкция U-образного ТЭНа:

• Форма: U-образная — две параллельные ветви, соединенные дугой, что увеличивает площадь нагрева и обеспечивает равномерное распределение температуры.
• Материал трубки: Титан — обеспечивает максимальную химическую стойкость в агрессивных и кислых средах.
• Основные элементы: Нагревательная спираль, герметично запаянная в трубку из титана, контактные шпильки, изоляционные вставки и крепежные элементы (гайки, шайбы).
• Холодная зона: Часть ТЭНа, которая не погружается в раствор, чтобы предотвратить коррозию и обеспечить надежное электрическое соединение.
• Крепеж: Гайки М20, обеспечивающие надежное крепление на борту ванны. Шаг резьбы 2 мм позволяет обеспечить плотное прилегание и герметичность соединения. Длина резьбы 40 мм допускает использование прокладок и удобство монтажа.

Технические параметры (по вашему запросу):

Принцип работы

ТЭН работает по принципу преобразования электрической энергии в тепловую за счет нагрева спирали, расположенной внутри трубки. Тепло передается через стенку титановой трубки раствору в ванне, обеспечивая нужную температуру для протекания гальванических процессов.

Особенности ТЭНов для гальваники

Материалы:

• Титан: Используется для трубки и крепежных элементов, так как он практически не подвержен коррозии в кислых и щелочных средах, что критично для гальваники.
• Защитные покрытия: В отдельных случаях на поверхность трубки может наноситься дополнительное тефлоновое или фторопластовое покрытие для повышения химической стойкости.

Конструктивные особенности:

• Погружная часть: Рабочая зона полностью погружается в раствор, тогда как крепеж и контактная часть остаются выше уровня жидкости.
• Увеличенная холодная зона: Гарантирует, что электрические соединения и крепеж не контактируют с агрессивной средой.
• Различные формы: Помимо U-образной, возможны прямые, спиральные и другие конфигурации по чертежам заказчика.
• Крепление: Используются фланцы, штуцеры или резьбовые соединения в зависимости от конструкции ванны и требований к герметичности.

Применение

ТЭНы для гальваники применяются:

• В гальванических ваннах для нагрева растворов кислот, щелочей, электролитов и других химически активных жидкостей.
• В электрохимическом осаждении металлов (никелирование, хромирование, цинкование и др.).
• В пассивировании и анодировании поверхностей металлов.
• В других промышленных процессах, где требуется нагрев агрессивных сред, например, в пищевой и химической промышленности.

Типоразмеры и стандартные характеристики

Диапазоны параметров промышленных ТЭНов для гальваники:

• Длина: от 280 мм до 6000 мм.
• Диаметр трубки: 6.5 мм, 8 мм, 10 мм, 13 мм, 16 мм.
• Мощность: от 100 Вт до 10 кВт и более, в зависимости от длины, диаметра и напряжения.
• Напряжение: от 12 В до 380 В, стандартно — 220 В или 380 В.
• Тип подключения: Шпильки, фланцы, резьбовые соединения.

Пример технического описания (по вашему запросу):

• U-образный ТЭН для гальваники
• Длина нагревателя: 500 мм
• Диаметр трубки: Стандартно — 13 мм (может быть другой по заказу)
• Материал: Титан
• Крепление: Гайки М20, шаг резьбы 2 мм, длина резьбы 40 мм
• Расстояние между электродами: 80 мм

Классификация и маркировка

Типы ТЭНов для гальваники:

• По форме: Прямые, U-образные, спиральные, сложной формы.
• По материалу: Титановые, из нержавеющей стали, с тефлоновым или фторопластовым покрытием.
• По способу крепления: Фланцевые, штуцерные, резьбовые.

Маркировка может включать:

• Форма: (U, I)
• Длина и диаметр трубки: (например, 13×500 мм)
• Материал: (Ti — титан)
• Напряжение и мощность: (например, 220V, 3 кВт)
• Тип крепления: (например, M20)

Преимущества титановых ТЭНов для гальваники

• Химическая стойкость: Титан устойчив к воздействию кислот, щелочей и солей, что делает его практически незаменимым в гальванических процессах.
• Долговечность: Благодаря отсутствию коррозии, титановые ТЭНы служат значительно дольше изделий из нержавеющей стали или углеродистой стали.
• Универсальность: Подходят для работы в широком спектре химически агрессивных сред, включая концентрированные кислоты и щелочи.
• Легкость монтажа: Использование резьбовых соединений (гайки М20) позволяет быстро и надежно закрепить ТЭН на ванне.

Выбор ТЭНа для гальваники

Критерии выбора:

• Материал трубки: Для агрессивных сред — только титан или нержавеющая сталь с защитным покрытием.
• Форма и длина: Зависят от размеров ванны и требуемой площади нагрева.
• Крепление: Должно соответствовать конструкции ванны и обеспечивать герметичность.
• Мощность и напряжение: Подбираются исходя из объема раствора, требуемой температуры и скорости нагрева.
• Сертификация: Проверка соответствия нормам безопасности и требованиям для работы в химической промышленности.

Рекомендации:

• Заказывать ТЭНы по техническому заданию или чертежам, чтобы обеспечить полное соответствие требованиям процесса.
• Проверять наличие сертификатов и гарантий на материалы и изделия.

Установка и подключение

Необходимые инструменты и материалы:

• Гаечный ключ для гаек М20
• Прокладки для обеспечения герметичности соединения
• Измерительный инструмент для контроля глубины погружения и уровня раствора
• Электропровод соответствующего сечения
• Защитные средства (перчатки, очки, спецодежда)

Пошаговая инструкция:

1. Проверить соответствие ТЭНа параметрам ванны и техническому заданию.
2. Перекрыть подачу раствора и отключить электропитание ванны.
3. Установить прокладки на резьбу крепежа.
4. Погрузить рабочую часть ТЭНа в ванну и закрепить с помощью гаек М20, соблюдая герметичность.
5. Подключить электропитание к контактным шпилькам ТЭНа с учетом требований электробезопасности.
6. Запустить процесс нагрева и контролировать температуру раствора.
7. Проверить отсутствие протечек и надежность крепления.

Ошибки при выборе и эксплуатации

• Использование неподходящего материала: Применение стальных или медных ТЭНов в агрессивных средах приводит к быстрой коррозии и выходу из строя.
• Неправильное крепление: Недостаточная герметичность может привести к протечке раствора и повреждению оборудования.
• Превышение допустимой мощности: Приводит к перегреву ТЭНа, сокращению срока службы и возможному выходу из строя.
• Несоответствие техническим требованиям: Неправильно подобранная длина, диаметр или форма ТЭНа снижают эффективность нагрева.

Сравнение титановых и стальных ТЭНов для гальваники

Эксплуатация и обслуживание

• Регулярно проверяйте герметичность соединений и отсутствие коррозии на крепеже.
• Очищайте поверхность ТЭНа от отложений и накипи, если это допускается технологией.
• Проверяйте целостность изоляции и контактных соединений.
• Следите за температурой раствора и не допускайте перегрева ТЭНа.

Для получения более детальной информации о специфике эксплуатации и обслуживания ТЭНов, а также о других аспектах, связанных с их использованием, можно ознакомиться с дополнительными материалами на сайте Завода ТЭН №1.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническое обслуживание и ремонт ТЭНов для гальваники

Правильное техническое обслуживание и своевременный ремонт ТЭНов являются ключевыми факторами для обеспечения их долговечности и надежности в эксплуатации. Учитывая агрессивные условия работы, важно следовать определенным рекомендациям для поддержания работоспособности нагревательных элементов.

Регулярные проверки

• Контроль состояния: Периодически проверяйте целостность титановой трубки на наличие трещин, коррозии или других повреждений. Это поможет предотвратить утечки и выход из строя оборудования.
• Проверка электрических соединений: Убедитесь, что контактные шпильки и соединения не имеют окисления и надежно закреплены. Это важно для предотвращения коротких замыканий и перегрева.
• Мониторинг температуры: Используйте термометры или термопары для контроля температуры раствора. Это поможет избежать перегрева и повреждения ТЭНа.

Чистка и уход

• Удаление отложений: Регулярно очищайте поверхность ТЭНа от накипи и других отложений, которые могут образовываться в результате работы в агрессивных средах. Используйте специальные химические средства, совместимые с титаном.
• Проверка прокладок: Убедитесь, что прокладки на резьбовых соединениях не изношены и обеспечивают герметичность. При необходимости замените их на новые.

Ремонтные работы

В случае обнаружения повреждений или неисправностей, следует выполнить следующие действия:

• Замена ТЭНа: Если трубка ТЭНа повреждена, рекомендуется заменить его на новый, так как восстановление титановой трубки может быть нецелесообразным.
• Ремонт электрических соединений: При наличии окисления или повреждений на контактных шпильках, их следует очистить или заменить.
• Проверка системы управления: Убедитесь, что система управления нагревом работает корректно, и при необходимости выполните ее настройку или замену.

Безопасность при эксплуатации ТЭНов

Обеспечение безопасности при работе с ТЭНами для гальваники является важным аспектом, который нельзя игнорировать. Следуйте следующим рекомендациям:

• Использование защитного оборудования: При установке и обслуживании ТЭНов обязательно используйте защитные перчатки, очки и спецодежду.
• Электробезопасность: Перед началом работ отключите электропитание и убедитесь, что все системы находятся в безопасном состоянии.
• Обучение персонала: Все работники, занимающиеся установкой и обслуживанием ТЭНов, должны пройти обучение по технике безопасности и правилам эксплуатации оборудования.

Заключение по эксплуатации ТЭНов для гальваники

Соблюдение рекомендаций по техническому обслуживанию, ремонту и безопасности при эксплуатации ТЭНов для гальваники позволит значительно продлить срок службы оборудования и повысить его эффективность. Важно помнить, что правильный выбор и установка ТЭНа, а также регулярный контроль его состояния — это залог успешной работы в условиях агрессивных сред.

Для получения дополнительной информации о ТЭНах и их применении в гальванике, а также для заказа оборудования, рекомендуем обращаться к специалистам Завода ТЭН №1, которые помогут подобрать оптимальные решения для ваших нужд.
