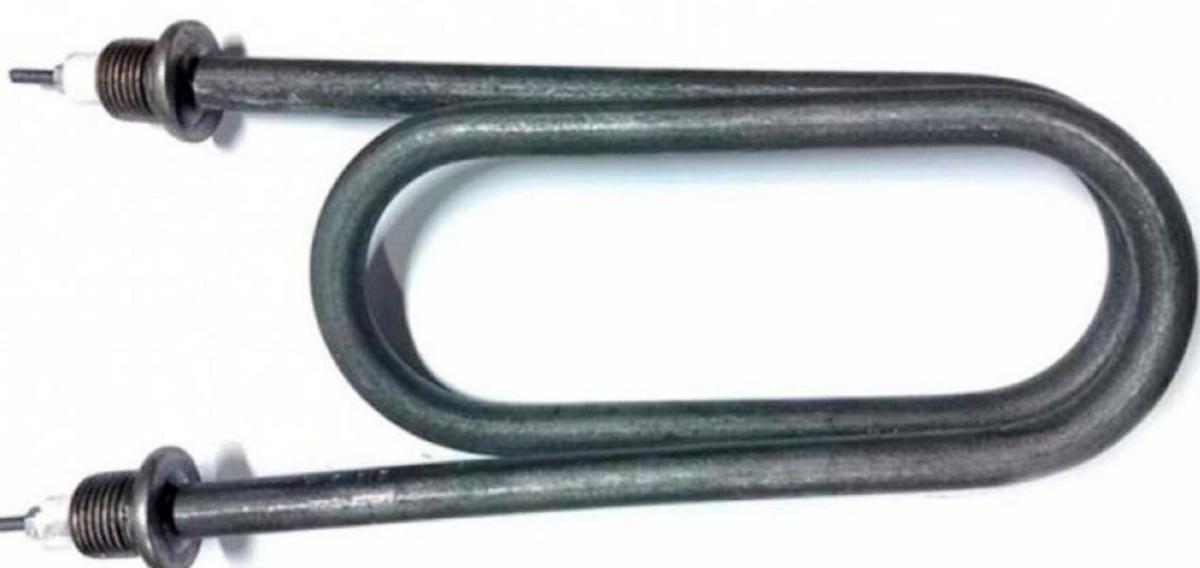

Тэн для воды, 8,0 кВт, 380В, диаметр резьбы штуцеров G1/2, нержавеющая сталь, форма скрепка

Погружные ТЭНы 8,0 кВт 380В G1/2 из нержавеющей стали формы «Скрепка»: Анализ для B2B решений

ТЭНы (трубчатые электронагреватели) мощностью 8,0 кВт при 380 В с резьбой штуцеров G1/2, выполненные из нержавеющей стали и имеющие форму «скрепка» (типовая форма №7 или Ф7), представляют собой специализированные погружные нагреватели для систем отопления, преимущественно для электрокотлов ЭВАН. Эти элементы предназначены для нагрева воды и слабых растворов щелочей/кислот (pH 5–9), обеспечивая высокую надежность в агрессивных средах при температурах до 100°C. Они широко используются в бытовых и промышленных водонагревателях, где требуется компактная конструкция с формой «скрепка» для оптимального размещения в цилиндрических баках.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится нихромовая спираль, изолированная оксидом магния (MgO) от корпуса. Предназначен для преобразования электрической энергии в тепловую.
• 8,0 кВт при 380 В: Номинальная электрическая мощность 8 киловатт при трёхфазном напряжении 380 вольт. Этот параметр определяет скорость нагрева и требования к электросети.
• Резьба G1/2: Стандарт трубной цилиндрической резьбы с наружным диаметром около 20,955 мм, используемая для присоединения ТЭНа к системе или баку. Также обозначается как Ду15 (номинальный диаметр 15 мм) или М21×1,5 (метрическая резьба, близкая по размеру).
• Нержавеющая сталь (AISI 304/321): Высоколегированный сплав железа с хромом и никелем, обеспечивающий повышенную коррозионную стойкость в агрессивных средах, включая воду с различными показателями pH.
• Форма «Скрепка» (Ф7, тип №7): Специфическая конфигурация нагревательного элемента с двойным изгибом (радиус 24–25 мм), разработанная для оптимизации размещения в цилиндрических ёмкостях и обеспечения равномерного нагрева.
• Электрокотлы ЭВАН: Российский производитель электрических котлов, где данные ТЭНы часто используются в качестве штатных или совместимых нагревательных элементов.
• pH (показатель кислотности/щелочности): Мера активности ионов водорода в растворе, характеризующая его кислотность или щелочность. Для этих ТЭНов рекомендован диапазон pH 5–9.
• Погружная длина: Длина активной части ТЭНа, которая непосредственно находится в нагреваемой среде.
• Межосевое расстояние контактов: Расстояние между центрами контактных стержней ТЭНа.

Технические характеристики и конструктивные особенности

Данные ТЭНы унифицированы по большинству ключевых эксплуатационных параметров, однако могут иметь незначительные вариации в габаритах, что важно учитывать при подборе и замене. Ниже представлены типовые значения и возможные отклонения.

Особое внимание заслуживает форма «скрепка» (F7), которая благодаря характерному двойному изгибу с радиусом 24–25 мм позволяет эффективно использовать внутреннее пространство цилиндрических баков. Внутренний диаметр, необходимый для размещения такого ТЭНа, составляет 155–160 мм, внешний – 206–217 мм при плоском профиле толщиной 2 мм. Контактные группы обычно выполнены в виде клемм под гайку М5 или М8, обеспечивая надежное электрическое соединение. Нагревательный элемент состоит из спирали из нихромового сплава, помещенной в изоляцию из оксида магния (MgO) и герметично закрытой для предотвращения проникновения влаги и обеспечения электробезопасности.

Экономические преимущества и обоснование выбора нержавеющей стали

Выбор нержавеющей стали для ТЭНов мощностью 8 кВт не является случайным, а обусловлен целым рядом экономических и эксплуатационных преимуществ, критически важных для B2B сегмента:

• Повышенная коррозионная стойкость: В отличие от меди, нержавеющая сталь значительно лучше сопротивляется коррозии в воде с переменным pH (особенно в диапазоне 7–9), а также в слабых растворах щелочей и кислот. Это минимизирует риски преждевременного выхода из строя и, как следствие, снижает частоту простоев оборудования.
• Долговечность и TCO (Total Cost of Ownership): Средний срок службы ТЭНов из нержавеющей стали в бытовых и полупромышленных системах составляет от 5 до 10 лет, что в 1,5-2 раза превышает аналоги из менее стойких материалов. Это напрямую сокращает затраты на закупку запасных частей, работы по замене и минимизирует операционные расходы в долгосрочной перспективе. Высокое качество материала способствует снижению TCO оборудования.
• Устойчивость к образованию накипи: Хотя накипь может образовываться на любом нагревательном элементе, гладкая поверхность нержавеющей стали и оптимальный диаметр трубки (12–13 мм) способствуют более равномерному нагреву и несколько замедляют процесс отложения солей. Это упрощает обслуживание и позволяет сохранять высокую эффективность теплопередачи.
• Минимальное гидравлическое сопротивление: Диаметр трубки 12–13 мм обеспечивает эффективную циркуляцию теплоносителя, что важно для поддержания заданной температуры и экономии электроэнергии.
• Унификация и простота монтажа: Стандартная резьба G1/2 значительно упрощает интеграцию этих ТЭНов в существующие системы и фланцы котлов ЭВАН (например, серии ЭПВН, ЭВО), сокращая время и стоимость монтажных работ.

Применение в электрокотлах и промышленных системах водонагрева

ТЭНы данной спецификации используются как оригинальные комплектующие или высококачественные совместимые аналоги для ряда критически важных применений в системах нагрева воды и отопления:

• Электрокотлы ЭВАН: Являются основным элементом нагрева в моделях мощностью от 24 кВт и выше. В таких котлах обычно устанавливается комплект из трёх ТЭНов по 8 кВт каждый (например, в ЭВАН ЭПВН-24УХЛ4). Установка осуществляется методом прямого погружения в бак, обеспечивая нагрев воды или антифриза до рабочих температур 90–95°C.
• Бытовые системы отопления и ГВС: Применяются для обеспечения отопления жилых и коммерческих помещений площадью от 80 до 120 м², а также для систем горячего водоснабжения (ГВС) в бойлерах косвенного нагрева или накопительных водонагревателях, где требуется надежный и быстрый нагрев.
• Промышленные водонагреватели и теплообменники: В условиях промышленной эксплуатации, где требуется повышенная устойчивость к агрессивным средам, интенсивным нагрузкам и отложениям накипи, эти ТЭНы демонстрируют высокую эффективность. Они подходят для различных технологических процессов, требующих нагрева жидкостей.
• Компактность и оптимизация пространства: Форма «скрепка» идеально подходит для использования в баках с ограниченным пространством, особенно в цилиндрических ёмкостях диаметром от 160 до 217 мм, позволяя разместить мощный нагревательный элемент без ущерба для конструкции. Установочный размер обычно находится в диапазоне 375–445 мм.

Сравнительная таблица: Критерии выбора и доступные аналоги

При выборе 8-киловаттных ТЭНов для систем отопления и водонагрева ключевым фактором становится оптимальное сочетание технических характеристик, надежности и стоимости владения. Ниже представлена сравнительная таблица, анализирующая популярные модели и аналоги, их особенности и ориентировочные цены, что позволяет принимать информированные решения на уровне закупок и эксплуатации.

При принятии решения о закупке необходимо ориентироваться не только на первоначальную стоимость, но и на такие факторы, как ёмкость бака, химический состав воды (pH), доступность запчастей и репутация производителя. Для систем ЭВАН приоритетным выбором остается оригинальный ТЭН 44045 или его проверенные аналоги от «Марион» или других российских производителей, доказавших свою надежность. Рекомендуется также обращать внимание на наличие встроенных датчиков температуры, что повышает безопасность и эффективность эксплуатации.

Переходя от теоретических аспектов выбора к практической плоскости, важно рассмотреть детальные процессы внедрения, эксплуатации и обслуживания этих нагревательных элементов, чтобы максимизировать их эффективность и долговечность в реальных условиях эксплуатации.

Продвинутая практика и внедрение: Оптимизация эксплуатации ТЭНов 8 кВт

Эффективное использование погружных ТЭНов 8,0 кВт 380В из нержавеющей стали требует не только правильного выбора, но и строгого соблюдения регламентов монтажа, подключения, а также системного подхода к техническому обслуживанию. Для B2B-операций это означает минимизацию рисков простоев, продление срока службы оборудования и оптимизацию операционных затрат.

Пошаговая реализация и контроль качества монтажа

Правильный монтаж — залог долговечной и безопасной работы ТЭНа. Ниже представлен детализированный алгоритм установки, применимый для электрокотлов ЭВАН и аналогичных систем, дополненный аспектами контроля качества.

1. Планирование и Подготовка:
   • Отключение питания: Обеспечить полное обесточивание котла или водонагревателя. Подтвердить отсутствие напряжения с помощью мультиметра.
   • Дренаж системы: Полностью слить теплоноситель (воду или антифриз) из системы. Убедиться, что давление в баке снижено до атмосферного.
   • Инструментарий: Подготовить необходимые инструменты: накидные или разводные ключи (для штуцеров 35–39 мм), динамометрический ключ для контроля момента затяжки, высокотемпературный анаэробный герметик или ФУМ-ленту (для резьбовых соединений), ветошь, емкость для слива остатков жидкости.
   • Проверка фланца: Визуально оценить состояние посадочного фланца на предмет деформаций, коррозии или повреждений. При необходимости провести его очистку или замену.
2. Демонтаж отработавшего ТЭНа:
   • Отключение контактов: Аккуратно открутить гайки, крепящие электрические контакты старого ТЭНа. Зафиксировать схему подключения для последующей корректной сборки.
   • Извлечение: С помощью подходящего ключа выкрутить штуцеры G1/2 старого ТЭНа. Рекомендуется придерживаться момента затяжки 30–40 Нм для избежания повреждений при демонтаже.
   • Инспекция: Осмотреть извлеченный ТЭН для анализа причин выхода из строя (накипь, коррозия, механические повреждения). Это поможет в прогнозировании и предотвращении аналогичных проблем в будущем.
3. Установка нового ТЭНа:
   • Погружение: Осторожно вставить новый ТЭН погружной частью в бак, убедившись, что он свободно входит в предназначенное для него пространство (глубина погружения 43–44 см для активной зоны).
   • Герметизация резьбы: Нанести анаэробный герметик или намотать ФУМ-ленту на резьбу штуцеров G1/2 нового ТЭНа. Это критически важно для предотвращения утечек.
   • Затяжка: Аккуратно закрутить штуцеры G1/2 вручную, затем дотянуть динамометрическим ключом до рекомендованного момента (30–40 Нм). Убедиться, что межосевое расстояние контактов (50–70 мм) соответствует конструктивным особенностям системы. Избегать перетяжки, которая может привести к деформации фланца или разрушению резьбы.
4. Электрическое подключение:
   • Подсоединение клемм: Подключить электрические провода к клеммам ТЭНа (обычно под гайку М5 или М8), обеспечивая надежный контакт. Данные ТЭНы предназначены для трёхфазной сети 380В (L1-L2-L3).
   • Изоляция: Убедиться в целостности керамической изоляции контактных стержней (длина 40–65 мм).
   • Заземление: Обязательно подключить провод заземления к соответствующей клемме ТЭНа или корпусу котла для обеспечения электробезопасности.
5. Предпусковая проверка и ввод в эксплуатацию:
   • Опрессовка системы: После установки и герметизации провести гидравлические испытания (опрессовку) системы при давлении, превышающем рабочее в 1,5 раза (1,5xPmax), в течение 15–30 минут для выявления возможных утечек.
   • Проверка сопротивления изоляции: Измерить сопротивление изоляции между контактами ТЭНа и его корпусом (землёй). Значение должно быть более 1 МОм (мегаома). Это подтверждает отсутствие пробоев и потенциальных коротких замыканий.
   • Заполнение системы: Заполнить бак или систему теплоносителем, убедившись в отсутствии воздушных пробок.
   • Тестовый запуск: Включить котёл, контролировать процесс нагрева и отсутствие утечек. Проверить работу всех защитных устройств (термостат, защита от сухого хода).

Типичные ошибки при монтаже и их предотвращение: Чек-лист для контроля

Минимизация ошибок на этапе монтажа критически важна для предотвращения дорогостоящих сбоев и незапланированных простоев. Следующий чек-лист поможет руководителям проектов и техническим специалистам обеспечить высокое качество установки:

• Перекрут резьбы: Избегайте чрезмерного усилия при затягивании штуцеров G1/2. Используйте динамометрический ключ с рекомендованным моментом (30–40 Нм).
• Недостаточная герметизация: Всегда используйте качественный анаэробный герметик или ФУМ-ленту для резьбовых соединений. Проводите обязательную опрессовку после монтажа.
• Неверная полярность/подключение: Убедитесь в корректном подключении фаз L1-L2-L3 и заземления. Неверная полярность или отсутствие заземления может привести к перегреву, поломке или поражению током.
• Механические повреждения ТЭНа: Обращайтесь с ТЭНом осторожно, особенно при погружении в бак, чтобы избежать деформации трубки или контактных стержней.
• Отсутствие защиты от сухого хода: Убедитесь, что система оборудована датчиком уровня жидкости, который отключит ТЭН при ее отсутствии. Работа «всухую» приводит к моментальному выходу элемента из строя.
• Несоответствие габаритов: Перед покупкой и монтажом тщательно сверяйте размеры ТЭНа (погружная длина, форма «скрепка», межосевое расстояние) с внутренними размерами бака и фланца.

Кейсы и паттерны использования: Оптимизация для различных сценариев

Адаптация ТЭНов 8 кВт к специфическим задачам позволяет максимально раскрыть их потенциал. Рассмотрим несколько типичных сценариев:

1. Кейс: SMB (малый и средний бизнес) – Автономное отопление коммерческого объекта

Сценарий: Небольшой склад или производственный цех (80–120 м²) с необходимостью поддержания стабильной температуры в зимний период. Установлен электрокотел ЭВАН на 24 кВт с тремя ТЭНами 8 кВт.

• Решение: Использование стандартных ТЭНов ЭВАН 44045 из нержавеющей стали. Закупка партии из 3-6 ТЭНов (3 для установки, 3 в резерв) для обеспечения непрерывности работы.
• Оптимизация: Внедрение системы автоматического управления температурой с недельным программированием для снижения энергопотребления в нерабочие часы. Ежегодное дескалирование ТЭНов (очистка от накипи) в межсезонье для поддержания КПД 98% и предотвращения перегрева. Мониторинг качества воды.
• Экономический эффект: Срок службы ТЭНов 5–7 лет при регулярном ТО. Расчётная окупаемость вложений в качественные ТЭНы за 1 отопительный сезон за счёт минимизации аварий и затрат на обслуживание. Стоимость замены одного ТЭНа 2800–4500 руб. против потенциальных затрат на ремонт системы из-за выхода из строя нагревателей (простой, потеря продукции, ремонт котла).

2. Кейс: Enterprise (крупный бизнес) – Промышленный технологический нагрев

Сценарий: Крупное пищевое производство, где требуется постоянный нагрев больших объёмов воды или слабых растворов (pH 5–9) для технологических процессов. Используются бойлеры большой ёмкости, оснащенные множеством ТЭНов 8 кВт.

• Решение: Выбор ТЭНов из нержавеющей стали AISI 321 (например, типа 178А 13/8кВт) с повышенной стойкостью к агрессивным средам. Внедрение модульной системы, где каждый ТЭН легко заменяется без полного останова всей установки.
• Оптимизация: Постоянный мониторинг параметров воды (pH, жесткость), установка систем водоподготовки (умягчение, деминерализация) для предотвращения накипи. Разработка программы планово-предупредительного ремонта (ППР) с регулярной проверкой сопротивления изоляции и заменой элементов по графику, а не по факту поломки.
• Экономический эффект: Увеличение межремонтного интервала оборудования. Снижение рисков производственных потерь от незапланированных остановок. Внедрение титановых покрытий на ТЭНы (при возможности) для экстремально жесткой воды, что увеличивает TCO, но значительно продлевает срок службы. Расчет ROI основан на сокращении простоев и продлении срока службы компонентов до 10 лет.

3. Кейс: Регулируемая среда – Системы ГВС в учреждениях (больницы, школы)

Сценарий: Обеспечение горячего водоснабжения в социальных учреждениях, где требования к надежности и безопасности чрезвычайно высоки, а вода может иметь переменный химический состав.

• Решение: Применение ТЭНов 8 кВт из нержавеющей стали с обязательной сертификацией. Установка ТЭНов с интегрированными датчиками температуры и системами защиты от перегрева.
• Оптимизация: Строгое соблюдение санитарных норм и регулярная очистка от накипи. Использование магниевых анодов в баках для дополнительной защиты от коррозии, даже при использовании нержавеющей стали, особенно в случае наличия блуждающих токов.
• Экономический эффект: Максимальная безопасность эксплуатации и соответствие регуляторным требованиям. Снижение репутационных и юридических рисков. Прогнозируемая, стабильная работа системы ГВС, обеспечивающая комфорт и соблюдение стандартов обслуживания.

Производство, рынок и тенденции: Стратегический взгляд на поставки

Рынок ТЭНов 8,0 кВт 380В из нержавеющей стали стабилен, с доминированием российских производителей, таких как ЭВАН и «Марион», а также присутствием OEM-продукции. География поставок охватывает крупные промышленные центры, включая Брянск, Санкт-Петербург, и распределяется по всей территории РФ через транспортные компании. Цены в диапазоне 2800–4550 руб. остаются относительно стабильными, что позволяет планировать бюджеты на 2026 год и далее.

Тенденции рынка:

• Титановые покрытия: Развитие технологий нанесения титановых покрытий на нагревательные элементы для работы в условиях особо жесткой воды и агрессивных химических сред, что значительно повышает их долговечность и снижает потребность в частой очистке.
• Ультразвуковая очистка от накипи: Внедрение систем УЗ-очистки, интегрированных в баки, что позволяет поддерживать чистоту нагревательных элементов без демонтажа и химических реагентов.
• Интеллектуальные системы мониторинга: Развитие ТЭНов с интегрированными датчиками, передающими данные о состоянии элемента (температура, сопротивление изоляции, уровень накипи) в централизованные системы управления зданием (BMS — Building Management Systems) для предиктивного обслуживания.

Дополнительные советы для эксплуатации и ремонта: Поддержание жизненного цикла

Для обеспечения максимального срока службы и эффективности ТЭНов важно придерживаться комплексной стратегии технического обслуживания.

• Регулярное техническое обслуживание (ТО):
  • Дескалирование: Ежегодно или по мере необходимости (в зависимости от жесткости воды) проводить очистку ТЭНа от накипи. Рекомендуется использовать 10% раствор уксусной или лимонной кислоты. Процедура должна быть выполнена квалифицированным персоналом.
  • Проверка сопротивления: Периодически проверять электрическое сопротивление ТЭНа (>20 Ом) и сопротивление изоляции (не менее 1 МОм) для своевременного выявления деградации элемента.
  • Визуальный осмотр: Осуществлять регулярный осмотр корпуса ТЭНа, мест подключения, герметизации и контактных групп на предмет коррозии, утечек или механических повреждений.
• Ремонт и замена:
  • В большинстве случаев, при выходе ТЭНа из строя (например, обрыв спирали, пробой изоляции), его ремонт нецелесообразен и экономически невыгоден. Проще и надежнее произвести полную замену элемента.
  • При частичном повреждении изоляции или контактов теоретически возможен ремонт, однако это требует высокой квалификации и может не гарантировать исходных параметров безопасности.
• Аксессуары и комплектующие:
  • Фланцы: Обеспечить наличие запасных фланцев соответствующего размера (G1/2) для быстрой замены при повреждении.
  • Термостаты: Использование качественных термостатов и терморегуляторов для поддержания заданного температурного режима и предотвращения перегрева.
  • Магниевые аноды: В накопительных баках, несмотря на использование нержавеющей стали, установка магниевых анодов может дополнительно защитить элементы от электрохимической коррозии, продлевая срок службы.
• Экологические аспекты:
  • Нержавеющая сталь является перерабатываемым материалом (recyclable), что соответствует принципам устойчивого развития.
  • Высокий КПД ТЭНов (до 98%) способствует эффективному расходу электроэнергии и снижению углеродного следа системы.
