ТЭН для воды 12.0R220N Форма – U  и Г -образный (дуга и два угла 90°). Материал нагревателя – нержавеющая сталь Мощность — 3 кВт Размеры габаритные – 750/10/10 мм Номинальное напряжение – 220 В Длина рабочей части – 750 мм  Длина в развернутом виде ⁓ (1650 – 1800) мм

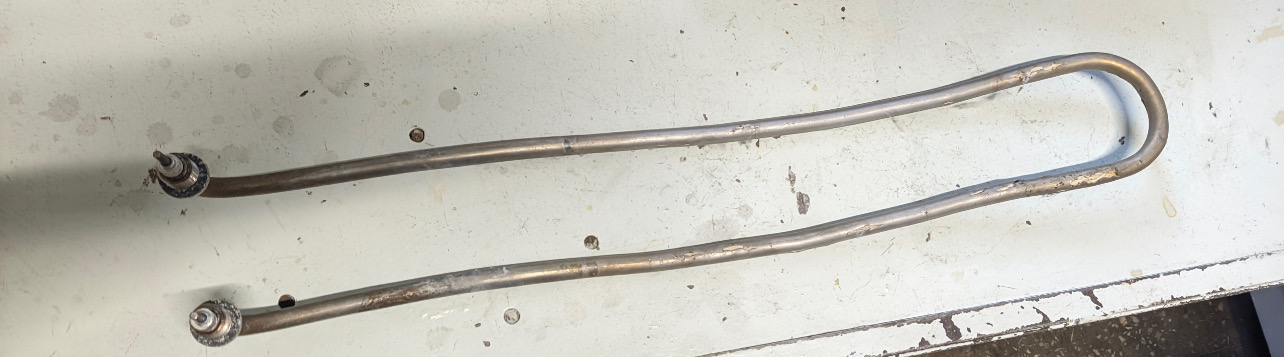

ТЭН для воды 12.0R220N
Форма – U  и Г -образный (дуга и два угла 90°).
Материал нагревателя – нержавеющая сталь
Мощность — 3 кВт
Размеры габаритные – 750/10/10 мм
Номинальное напряжение – 220 В
Длина рабочей части – 750 мм
Длина в развернутом виде ⁓ (1650 – 1800) мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Общие сведения о ТЭНах для воды

ТЭН (трубчатый электронагреватель) — это электрический элемент, предназначенный для нагрева жидкостей, чаще всего воды, в бытовых и промышленных приборах, таких как бойлеры, водонагреватели, проточные системы и химические ёмкости.

2. Технические характеристики ТЭНа 12.0R220N

3. Форма и конструктивные особенности

U-образная форма – это классический изгиб трубки в виде дуги, который позволяет компактно разместить нагреватель в небольшом объёме жидкости, обеспечивая эффективное распределение тепла.

Г-образная форма (с двумя углами по 90°) – конструкция представляет собой металлическую трубку с двумя резкими поворотами под прямым углом. Такая конфигурация часто используется для более сложных емкостей, где необходимо адаптивное размещение нагревательного элемента.

Преимущества форм:

• U-образная форма очень удобна для стандартных бойлеров и резервуаров.
• Г-образная гибкая конструкция облегчает монтаж в специализированных емкостях и устройствах с нестандартной геометрией.

4. Материал нагревательного элемента: нержавеющая сталь

Преимущества нержавеющей стали в ТЭНах:

• Высокая коррозионная стойкость — идеальна для работы с водой, особенно если вода жесткая или содержит агрессивные примеси.
• Долговечность — устойчивость к окислению при высоких температурах и эксплуатации в условиях постоянного нагрева.
• Гигиеничность — материал не выделяет токсичных веществ при нагреве, что важно для бытовой техники.
• Механическая прочность — выдерживает давление и температурные перепады.

Сферы применения нержавеющих ТЭНов:

• Бойлеры и водонагреватели бытового и промышленного назначения.
• Оборудование пищевой промышленности и фармацевтики.
• Резервуары с агрессивной средой.

5. Мощность и напряжение

3 кВт — это мощность, которая позволяет эффективно и достаточно быстро нагревать стандартные объемы воды в бытовых бойлерах.

220 В — стандартное бытовое напряжение, обеспечивающее простое подключение к электрической сети без дополнительного трансформатора или специальных устройств.

6. Параметры размеров и монтажа

• Диаметр 10 мм — это стандартный диаметр трубок ТЭНов для бытовых и средних промышленных нагревателей, обеспечивающий баланс между прочностью и эффективностью теплообмена.
• Длина рабочей части 750 мм обеспечивает достаточную площадь нагрева.
• Общая длина в развернутом виде (1650-1800 мм) учитывает изгибы и позволяет планировать пространство для монтажа.

Такой размер подходит для бойлеров среднего объема (от 50 до 120 литров), а также промышленных емкостей.

7. Области применения

• Бойлеры косвенного и прямого нагрева: для отопления воды в домах и квартирах.
• Промышленные емкости с водой: системы отопления, приготовления технологической воды.
• Стиральные машины и посудомоечные устройства — холодная вода быстро нагревается до требуемой температуры.
• Пищевая промышленность — нагреватель, не склонный к коррозии.
• Автоматика и системы с температурным регулированием.

8. Монтаж и подключение ТЭНа 12.0R220N

Инструменты и материалы:

• Ключи для закрепления на резьбовом фланце
• Уплотнительная прокладка (например, графитовая или силиконовая)
• Термостойкие клеммы и проводка
• Мультиметр для проверки сопротивления и целостности

Последовательность установки:

1. Обесточить устройство и снять старый нагревательный элемент.
2. Подготовить посадочное место, очистить от загрязнений.
3. Установить новый ТЭН с помощью уплотнительной прокладки.
4. Крепко закрепить элемент, избегая деформаций трубки.
5. Подключить к сети, соблюдая полярность и требования по заземлению.
6. Проверить сопротивление нагревателя мультиметром — типичные показатели для 3 кВт при 220 В — около 16 Ом.
7. Заполнить резервуар водой полностью (работа ТЭНа без воды запрещена).
8. Включить и проверить работоспособность.

9. Рекомендации по эксплуатации и безопасности

• Обязательно использовать ТЭН в собранной системе с защитой от сухого хода — включение без жидкости приводит к перегреву и выходу из строя.
• Защищайте нагреватель от механических повреждений при монтаже.
• Регулярно проверяйте состояние корпуса и соединений на наличие коррозии и утечек тепла.
• Используйте терморегулятор и автомат защиты для продления срока службы.
• В случае обнаружения посторонних звуков, запахов гари или резких перепадов температуры — немедленно отключайте и проверяйте устройство.

10. Преимущества и потенциальные недостатки

11. Сравнение с другими вариантами ТЭНов для воды

12. Итог

ТЭН 12.0R220N с U- и Г-образной формой из нержавеющей стали — это надежное, долговечное и универсальное решение для нагрева воды. Его параметры и конструкция делают устройство подходящим как для домашних, так и промышленных нужд.

13. Перспективы эксплуатации и дальнейшие нишевые применения

Исследования в области теплообмена и новых технологий обработки материалов открывают возможности для дальнейшего улучшения характеристик ТЭНов, таких как…

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

13. Перспективы эксплуатации и дальнейшие нишевые применения

Современные технологии и исследования в области теплотехники открывают новые горизонты для применения ТЭНов, таких как модель 12.0R220N. В условиях растущей необходимости в экологически чистых и энергоэффективных решениях, данный ТЭН может быть интегрирован в различные системы, которые соответствуют требованиям сегодняшнего рынка.

13.1. Энергосбережение и инновационные технологии

С одним из ключевых трендов в промышленности — переходом к энергосберегающим технологиям, ТЭН 12.0R220N имеет потенциал для адаптации к системам, использующим возобновляемые источники энергии, такие как солнечные станции или тепловые насосы. Это направит снижение затрат на электроэнергию и уменьшит углеродный след.

13.2. Автоматизация и умные системы

С каждым годом популярность умных домов и систем автоматизации растёт. ТЭНы, такие как 12.0R220N, могут быть интегрированы с интеллектуальными термостатами и системами управления, такими как Wi-Fi или Bluetooth, что позволит пользователям более точно контролировать температуру и расход энергии в реальном времени.

13.3. Разработка для специализированных промышленных решений

С учетом специфики применения, данный ТЭН может быть модифицирован для использования в агрессивных средах и специализированных процессах. Например, в химической промышленности возможно создать версии ТЭНа, защитные конструкции которых могут противостоять воздействию химически активных веществ, увеличивая срок службы устройства.

13.4. Мобильные и портативные решения

С увеличением спроса на мобильные водонагреватели для кемпинга, туризма и временных резиденций, ТЭН 12.0R220N может быть адаптирован для использования в этих условиях, предоставляя удобство нагрева воды без необходимости подключения к стационарным источникам энергии.

14. Возможности для улучшения конструкции

Вопросы надежности и долговечности ТЭНа 12.0R220N могут быть дополнительно изучены через проведение экспериментальных исследований. Оценка температурных и механических нагрузок, а также тестирование на коррозионную стойкость в агрессивной среде могут помочь в повышении качества и эффективности. Рассмотрение альтернативных легких сплавов и покрытий может также улучшить характеристики ТЭНа.

14.1. Снижение веса и размеров

Внедрение новых технологий производства может привести к созданию более легких и компактных моделей, что важно для применения в нишевых и специализированных областях, где пространство и вес имеют критическое значение.

14.2. Устойчивость к накипи

Со временем, образование накипи может негативно сказаться на работе ТЭНа. Разработка модификаций, которые эффективно минимизируют образование отложений, позволит увеличить ресурс устройства и улучшить его производительность.

15. Заключение

Таким образом, ТЭН 12.0R220N с U- и Г-образной формой представляет собой многообещающий и универсальный компонент в системах нагрева, предлагая множество путей для дальнейшего развития и совершенствования. Интеграция новых технологий и адаптация под конкретные нужды потребителей делают его привлекательным решением в будущем.
