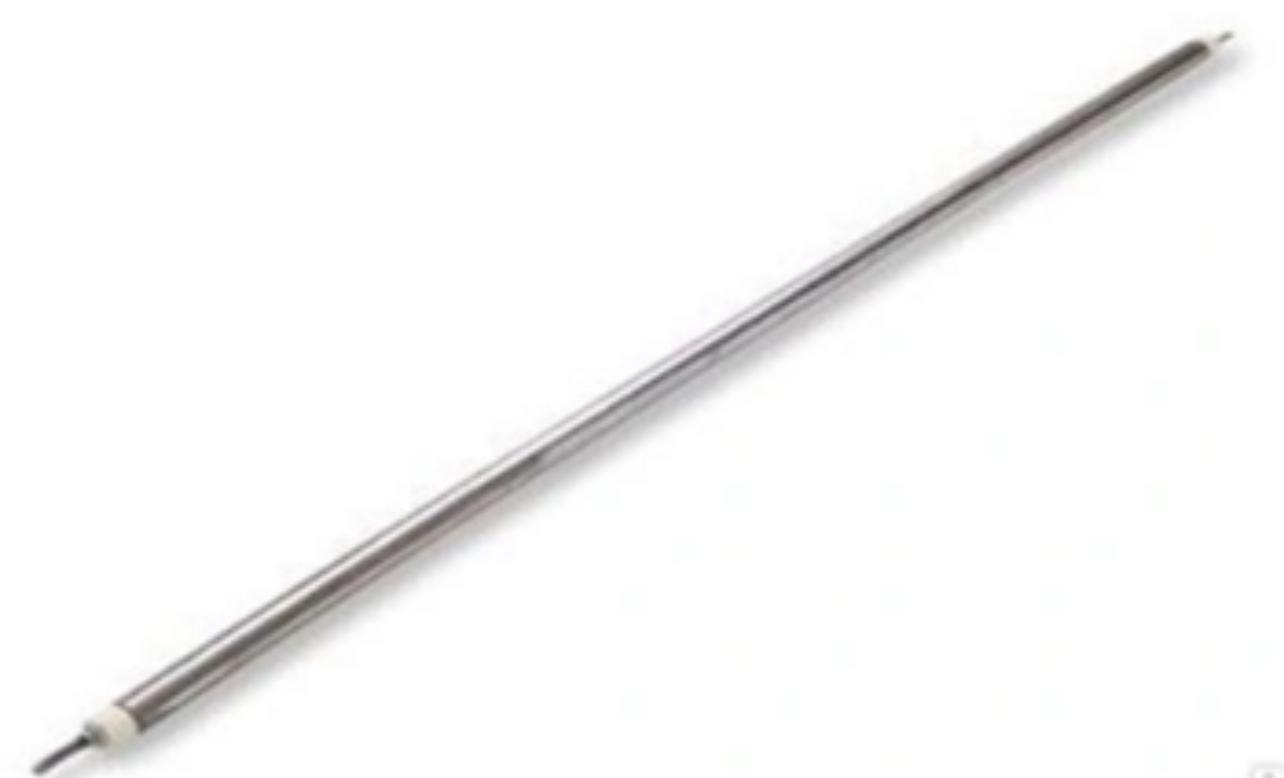

Тэн длина 600мм Диаметр 13 мм 1 квт  прямой гладкий

Тэн длина 600мм
Диаметр 13 мм
1 квт  прямой гладкий Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные технические характеристики

Данный ТЭН характеризуется следующим набором параметров:

Конструктивные особенности

Прямой гладкий ТЭН — это классический вариант конструкции без оребрения, что обеспечивает ряд преимуществ и особенностей:

Материалы изготовления

ТЭН производится из углеродистой или нержавеющей стали. Выбор материала зависит от условий эксплуатации и типа нагреваемой среды. Углеродистая сталь подходит для нагрева воды в нейтральной среде, в то время как нержавеющая сталь обеспечивает повышенную коррозионную стойкость при работе с агрессивными жидкостями.

Диаметр трубки

Диаметр трубки 13 мм обеспечивает прочность конструкции и достаточную теплоотдающую площадь поверхности при номинальной мощности 1 кВт. Параметр позволяет избежать перегрева оболочки, работая с приемлемой ватной нагрузкой на единицу площади (примерно 4-5 Вт/см²).

Гладкая поверхность

Отсутствие оребрения означает, что вся теплоотдача происходит через гладкую цилиндрическую поверхность трубки. Это делает элемент более простым в производстве и доступным по цене, а также облегчает процесс очистки от накипи.

Назначение и области применения

ТЭН с указанными параметрами рекомендуется использовать в следующих устройствах и системах:

• Водонагреватели и бойлеры бытового назначения — для накопительных баков объёмом 10-50 литров
• Системы отопления и теплоснабжения — в качестве дополнительного нагревательного элемента
• Проточные водонагреватели — для малых объёмов с хорошей циркуляцией
• Ванны и резервуары промышленного назначения — для нагрева жидкостей в производстве
• Стиральные и посудомоечные машины — в случае замены штатного ТЭНа
• Системы горячего водоснабжения коммерческих объектов малой и средней мощности

Преимущества и недостатки прямого гладкого ТЭНа

Достоинства:

Простота конструкции обеспечивает надёжность и долговечность при эксплуатации. Гладкая поверхность облегчает удаление накипи, что критически важно для продления срока службы нагревателя. Универсальность установки — такой ТЭН может быть легко встроен практически в любой резервуар с соответствующими отверстиями для крепления. Гладкий ТЭН имеет более низкую стоимость по сравнению с оребрёнными аналогами при одинаковой мощности.

Недостатки:

Меньшая теплоотдающая площадь по сравнению с оребрёнными элементами приводит к более высокой ватной нагрузке на единицу площади, что ограничивает его применение в средах с низкой скоростью теплоносителя. Гладкая поверхность нагревается сильнее, поэтому есть риск более интенсивного образования накипи, что требует осторожного выбора материала при работе с агрессивными средами.

Сравнение с альтернативными вариантами

На рынке доступны ТЭНы с аналогичными размерами, но с различными характеристиками:

Маркировка и обозначение

Полное обозначение ТЭНа длиной 600 мм диаметром 13 мм мощностью примерно 1 кВт на 220 В обычно выглядит как: 60А13/1,0-О-220 Ф1 или 60А13/1,0 J 220 G1/2, где:

• 60 — развёрнутая длина в см (600 мм)
• А — класс исполнения (тип конструкции)
• 13 — диаметр трубки в мм
• 1,0 — мощность в кВт
• О — воздушный или J — жидкостный вариант (для гладкого ТЭНа указывается, что это для жидкостей)
• 220 — номинальное напряжение
• Ф1 — форма (прямая)
• G1/2 — тип резьбового соединения (если применимо)

Параметры монтажа и установки

Тип крепления

Резьбовая шпилька М4 или штуцер G1/2″ (внутренняя резьба). Длина контактного стержня в заделке обычно составляет 40 мм, что обеспечивает достаточное расстояние от поверхности резервуара до клемм для безопасного подключения.

Межцентровое расстояние (М/Ц)

Обычно составляет 45-73 мм в зависимости от исполнения. Этот параметр важен при выборе ТЭНа для встраивания в существующее оборудование.

Установочный размер

Если ТЭН имеет штуцеры для монтажа, они стандартизированы под метрическую резьбу (М20, М25 и т.д.) или под трубные резьбы (G1/2″, G1″).

Электрические параметры и безопасность

Номинальное потребление тока

При мощности 1000 Вт и напряжении 220 В ток составляет примерно 4,5-4,6 ампера. Это требует проводки соответствующего сечения (минимум 1,5 мм² для медного кабеля) и автоматического выключателя на 6-10 ампер.

Защита

При установке необходимо предусмотреть дифференциальный автомат (УЗО) номиналом 30 мА для защиты от поражения электрическим током, что критически важно, так как ТЭН работает в среде с повышенной влажностью.

Сроки службы и гарантия

Ресурс работы: При правильной эксплуатации прямой гладкий ТЭН из углеродистой стали служит 3-5 лет в жёсткой воде и до 7-10 лет в мягкой воде. Нержавеющие варианты служат значительно дольше — до 10-15 лет.

Гарантия производителя: Обычно составляет 3-6 месяцев от момента покупки. В случае обнаружения заводского брака производитель обязуется произвести замену.

Срок годности: Стандартный срок хранения ТЭНа составляет 10 лет при условии хранения в сухом месте в заводской упаковке.

Рекомендации по выбору и эксплуатации

При выборе ТЭНа 1 кВт 600 мм диаметром 13 мм рекомендуется обратить внимание на:

1. Материал изготовления — для нейтральной воды подойдёт углеродистая сталь, для агрессивных сред требуется нержавейка.
2. Тип резьбы крепления — убедитесь, что она совместима с резьбой отверстия в вашем оборудовании.
3. Длину заделки контактного стержня — это влияет на возможность установки в разные типы резервуаров.
4. Наличие сертификата качества — выбирайте ТЭНы, которые соответствуют ГОСТ и имеют сертификат.

Для продления срока службы:

• Регулярно чистите ТЭН от накипи (рекомендуется 1-2 раза в год при жёсткой воде).
• Используйте фильтры для смягчения воды.
• Избегайте превышения номинальной мощности.
• Обеспечьте достаточное заполнение резервуара жидкостью перед включением.
• Проверяйте изоляцию кабеля питания.

ТЭН 1 кВт длиной 600 мм диаметром 13 мм представляет собой оптимальное решение для небольших домашних водонагревателей, компактных систем отопления и промышленного оборудования, требующего надежного и экономичного нагрева жидкостей.

При переходе к следующей части статьи, рассмотрим подробнее как осуществлять монтаж и эксплуатацию данного электронагревателя, а также его влияние на эффективность работы систем, где он используется.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и установка ТЭНа

Правильная установка ТЭНа 600 мм диаметром 13 мм мощностью 1 кВт является ключевым этапом для обеспечения его долговечной и эффективной работы. Следующие рекомендации помогут в успешной интеграции этого электронагревателя в ваше оборудование.

Подготовка к установке

• Подбор места установки: Убедитесь, что в выбранном месте достаточно пространства для установки ТЭНа, а также для его последующего обслуживания и чистки.
• Электрическая безопасность: Перед началом работы отключите питание и убедитесь в отсутствии напряжения в сети. Электрическая проводка должна соответствовать требованиям, указанным в технической документации.

Процедура установки

Установка ТЭНа должна выполняться в соответствии с описанными ниже этапами:

1. Измерьте и отметьте места: С помощью рулетки определите и отметьте места для крепления ТЭНа в резервуаре. Убедитесь, что они соответствуют межцентровому расстоянию установки (обычно между 45-73 мм).
2. Подготовка отверстий: В зависимости от типа крепления, выполните необходимые отверстия для монтажа — для резьбовой шпильки М4 или штуцера G1/2″.
3. Установка ТЭНа: Вставьте ТЭН в подготовленное отверстие. Обеспечьте, чтобы резьбовая часть была зафиксирована и не имела люфта.
4. Подключение: Произведите электрическое подключение согласно схемам в документации. Убедитесь, что вся проводка изолирована и защищена от воздействия влаги.

Проверка работы

После завершения установки необходимо провести проверку работоспособности ТЭНа:

• Заполните резервуар: Убедитесь, что перед включением ТЭНа резервуар полностью заполнен жидкостью.
• Включение питания: Включите электропитание и проверьте работу ТЭНа, следя за тем, чтобы температура постепенно повышалась до заданных показателей.

Эксплуатация ТЭНа

Обеспечение надлежащей эксплуатации ТЭНа не только продлит его срок службы, но и повысит эффективность процесса нагрева. Ниже приведены основные рекомендации:

Регулярное технологическое обслуживание

Регулярно проверяйте состояние ТЭНа и его элементов:

• Чистка от накипи: Проводите плановую чистку ТЭНа 1-2 раза в год, особенно в областях с жесткой водой. Это предотвратит накопление отложений и улучшит теплоотдачу.
• Проверка соединений: Регулярно осматривайте резьбовые соединения на наличие подтеков и коррозии.

Рабочие условия

Следите за условиями работы ТЭНа:

• Температурный режим: Не превышайте максимальную температуру оболочки в 450°C, чтобы избежать перегрева и снижения эффективности.
• Правильная эксплуатация: Убедитесь, что ТЭН работает только при соблюдении указанных параметров — избегайте перегрузок по мощности.

Мониторинг и диагностика

Для эффективного контроля работы устройства следует учитывать:

• Температурные показатели: Установите термостат для автоматизации защиты от перегрева.
• Электрические параметры: Проверка напряжения и тока управления для профилактики перегораний и коротких замыканий.

Влияние на эффективность

Полученные знания по установке и эксплуатации ТЭНа существенно влияют на его эффективность в работе. Гладкая поверхность и соответствующие характеристики данного нагревателя обеспечивают оптимальное теплоотведение и позволяют уверенно использовать его в самых разнообразных целях. Система экономит ресурсы и повышает надёжность работы, особенно в условиях, требующих постоянного контроля за температурными режимами.

Понимая специфику применения ТЭНа и важность правильной эксплуатации, можно добиться долгосрочного и успешного использования этого нагревательного элемента как в бытовых, так и в промышленных условиях. В следующих разделах статьи мы рассмотрим возможные инциденты во время эксплуатации и пути их предотвращения, также уделим внимание новым технологиям в сфере нагревательного оборудования.
