ТЭН в образный воздушный: как выбрать идеальный для вас

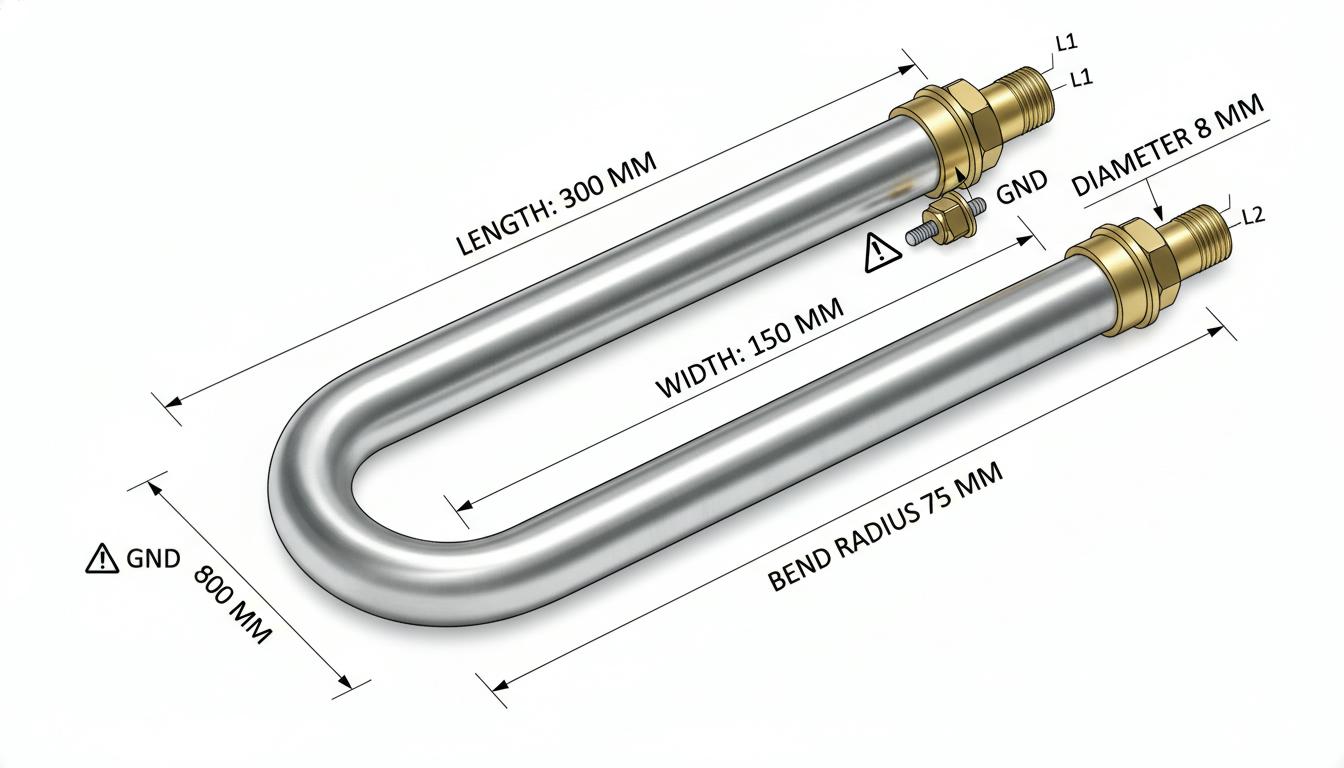

Устройство и принцип работы U-образного воздушного ТЭНа

Основные компоненты:

• Металлическая оболочка (трубка): Варианты диаметров — 8, 10, 12, 13 или 16 мм. Изготавливается из углеродистой стали для бюджетных моделей, нержавеющей стали (AISI 304, 316 или жаропрочной 12Х18Н10Т) для более долговечных решений, а также реже применяется медь или титан для агрессивных условий.
• Нагревательный элемент: Нихромовая спираль с высоким омическим сопротивлением, расположенная внутри трубки для равномерного нагрева.
• Изолятор: Оксид магния (MgO) обеспечивает отличную теплопроводность и изоляцию, предотвращая электрические потери.
• Контактные стержни и выводы: Шпильки, штуцеры (с резьбой M14–M24 или G1/2″) для подключения к сети 12–600 В, стандарт – 220 В.
• Герметизация: Торцы ТЭНа заполняются герметиком для защиты от влаги и пыли.

Принцип действия:

Электрический ток проходит через спираль, нагревая её до 800–1000°C. Тепло передаётся через оксид магния к оболочке, а затем в воздух. Радиус гиба составляет не менее 1,5 диаметра трубки (обычно R30 мм), что помогает предотвратить деформацию конструкции. Развернутая длина трубки варьируется от 60 см до 6 м, а установочная длина — от 280 мм.

Классификация по рабочей среде (маркировка):

• S: Спокойный воздух (нержавейка или углеродистая сталь).
• O: Обдуваемый воздух (углеродистая сталь).
• T: Спокойный воздух (нержавеющая сталь).
• K: Обдуваемый воздух (нержавеющая сталь).

Пример полной маркировки: «ТЭН 86 А 13/1,0 S 220 ф.2 R30» расшифровывается как: трубчатый нагреватель, длина 86 см, стержни «А», диаметр 13 мм, мощность 1 кВт, среда S (спокойный воздух), 220 В, форма 2 (U), радиус гиба 30 мм.

Технические характеристики: таблица стандартных моделей

Для удобства выбора представлена следующая таблица параметров типовых моделей U-образных воздушных ТЭНов. Мощность рассчитывается индивидуально в зависимости от напряжения, длины и среды.

Примечание: Цены ориентировочные и могут изменяться (2023–2025 гг.), также зависят от объема заказа (скидки от 10 шт. — до 20%). Многие производители предлагают индивидуальный расчет.

Преимущества U-образных воздушных ТЭНов

• Компактность: Легкая установка в узкие каналы или корпуса благодаря форме «U».
• Равномерный нагрев: Идеален для потоков воздуха, минимизирует риск перегрева локальных зон.
• Долговечность: Срок службы составляет 5–10 лет при правильной эксплуатации (до 10 000 часов).
• Энергоэффективность: Быстрый прогрев — 1 кВт нагревает 10–15 м³/ч воздуха на 50–70°C.
• Универсальность: Подходит как для быта (обогреватели, сауны), так и для промышленности (вентиляция, сушка).
• Экономичность: Модели 1 кВт — золотая середина для малых объемов, позволяют снизить счета за электроэнергию на 20–30% по сравнению с открытыми ТЭНами.
• Безопасность: Герметичная конструкция предотвращает короткие замыкания.

Недостатки: Чувствительность к пыли и влаге (рекомендуется использовать фильтры), а также ограничения по мощности для очень больших объемов (в этом случае предпочтительнее использование оребренных вариантов).

Как выбрать идеальный U-образный воздушный ТЭН: пошаговое руководство

Выбор подходящего ТЭНа является ключевым шагом к обеспечению его эффективности и безопасности. Рассчитывайте мощность по формуле: Мощность (кВт) = Объем воздуха (м³/ч) × ΔT (°C) × 0,0013. Например, для 100 м³/ч с подъемом на 40°C потребуется примерно 5 кВт.

1. Определите условия эксплуатации:

• Среда: Спокойный воздух (S/T) для статичных обогревателей; обдуваемый (O/K) для вентиляторов и каналов.
• Объем и поток: Малый (до 50 м³/ч) требует 0,5–1 кВт; средний (50–200 м³/ч) — 1–3 кВт; большой — 3–5+ кВт.
• Температура: Требуется до 400–500°C на поверхности, для саун — жаропрочная сталь.

2. Выберите ключевые параметры:

• Мощность и напряжение: Стандарт 1–2 кВт на 220 В. Для трехфазной системы — 380 В.
• Диаметр и длина: Больший диаметр (13–16 мм) подходит для высокой мощности; длина подбирается под размер корпуса (межцентр 73 мм обычно).
• Материал:


  Материал	Преимущества	Для чего	Цена
  Углеродистая сталь	Доступная цена, хорошая теплопроводность	Сухой воздух, быт	Низкая
  Нержавеющая сталь (AISI304/316)	Коррозионная стойкость, высокая долговечность	Влажный воздух, пищевая отрасль	Средняя
  Жаропрочная (12Х18Н10Т)	Работа при температуре до 900°C	Печи, сауны	Высокая

• Крепление: Штуцеры G1/2″ для быстрого монтажа; фланцы для промышленных установок.

3. Учитывайте монтаж и безопасность:

• Расстояние: Минимум 50–100 мм от стенок для обеспечения конвекции.
• Защита: Рекомендуется установка термостата (60–150°C) и предохранителя от перегрева.
• Нормы: Соблюдайте ГОСТ 13268-88 (материалы по средам: J — жаропрочная сталь, P — углеродистая).

4. Сравнение популярных мощностей:

5. Ошибки при выборе и как их избежать:

• Недостаточная мощность: При недостаточной мощности воздух не прогреется — выбирайте с запасом 20%.
• Неподходящий материал: Коррозия в условиях влажности — всегда используйте нержавеющую сталь для K/T.
• Игнорирование гиба/длины: Не забудьте измерить межцентр, чтобы предотвратить проблемы с установкой.
• Отсутствие термозащиты: Перегрев может привести к поломкам — обязательно добавьте реле защиты.
• Дешевый аналог: Короткий срок службы — выбирайте модели, соответствующие стандартам от проверенных производителей.

Применение в практике: реальные сценарии

• Быт: Самостоятельный обогреватель мощностью 1 кВт на 220 В способен прогреть 20 м² гаража за 15–20 мин.
• Промышленность: В вентиляционных системах мощностью 2–5 кВт используются для сушки краски или обогрева цехов.
• Специфика: Для саун предпочтительны жаропрочные модели с радиусом R30; для тепловых завес — обдуваемые K-типа.
• Кастомизация: Заводы, такие как Курган и Миасс, предлагают изготовление на заказ: нестандартные формы и оребрение для увеличения теплоотдачи до 30%.

Советы по установке и эксплуатации

Для установки вам понадобятся: отвертка, ключ, мультиметр и термометр.

1. Отключите питание электрической сети.
2. Закрепите ТЭН в корпусе (штуцеры/фланцы).
3. Подключите провода (сечение 1,5–2,5 мм²).
4. Установите термостат для контроля температуры.
5. Проверьте систему на наличие утечек тока.

Эксплуатация: Регулярно очищайте от пыли (ежемесячно), старайтесь не превышать 80% номинальной мощности для продления срока службы. Обдув существенно увеличивает долговечность оборудования.

Тенденции и перспективы

В современные U-образные ТЭНы активно интегрируются умные термостаты для создания IoT-систем. Наблюдается растущий интерес к энергоэффективным моделям с титановым покрытием, которые обладают высокой прочностью и долговечностью. Ожидается, что в 2025–2026 гг. цены на ТЭНы вырастут на 10–15% из-за подорожания металлов.

В то же время оптовые закупки продолжают оставаться выгодными, с предлагаемыми скидками для заказов от 50 штук, что может сократить затраты до 15–20%. Учитывая данные тенденции и потребности рынка, следующее обсуждение будет сосредоточено на нюансах выбора, монтажа и возможностях индивидуальной настройки U-образных ТЭНов, что позволит максимизировать их эффективность и надежность в различных условиях эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Нюансы выбора и монтажа U-образного воздушного ТЭНа

Определение целей использования

Перед тем как осуществлять выбор конкретной модели, важно четко определить свои цели. Это позволит не только выбрать подходящую мощность и марку ТЭНа, но и эффективно использовать его в конкретных условиях эксплуатации. Например:

• Бытовое использование: Для обогрева гаражей, дач или нежилых помещений достаточно моделей мощностью 0,5–2 кВт, где требуется быстрый и качественный нагрев.
• Промышленность: В производственных условиях лучше использовать ТЭНы мощностью от 2 кВт, которые способны справиться с большими объемами воздуха и обеспечить необходимое тепло для процесса.

Требования к монтажу

Хорошая установка – это залог надежности и долговечности работы устройства. Учитывайте следующие моменты при монтаже:

• Открытое или закрытое пространство: В помещениях с высокими температурами или высокой влажностью подбирайте модели с жаропрочной нержавеющей или углеродистой сталью.
• Расположение: ТЭН должен быть установлен так, чтобы обеспечить свободный доступ к воздухопотоку и избегать затруднений с конвекцией. Это гарантирует равномерное распределение тепла по помещению.
• Элементы крепления: Используйте качественные крепления и материалы, способные обеспечить надежное соединение с трубопроводами или корпусом обогревателя.

Безопасность вашего оборудования

Безопасность всегда должна быть на первом месте. Для этого:

• Системы защиты: Установите термостаты для автоматической регулировки температуры и предотвращения перегрева. Это поможет избежать повреждений и продлит срок службы оборудования.
• Электрические соединения: Убедитесь, что все электрические соединения герметичны и выполняются с соблюдением стандартов. Используйте провода соответствующего сечения и защищенные плоские разъемы.

Модификации U-образных воздушных ТЭНов

При запросе индивидуальных решений можно выбрать различные модификации U-образных ТЭНов в зависимости от специфики использования:

• Оребренные модели: Имеют улучшенное теплоотведение благодаря ребрам жесткости. Это позволяет увеличивать эффективность нагрева и снижать время, необходимое для достижения заданной температуры.
• Нестандартные длины и диаметры: Если стандартные размеры не подходят для вашего оборудования или системы, многие производители могут изготовить кастомизированные решения.

Применение и адаптация в различных сферах

Бытовая система обогрева

В частных домах и дачах U-образные ТЭНы находят свое применение в системах обогрева, таких как:

• Электрические обогреватели, которые можно разместить в каждом помещении для достижения комфортной температуры.
• Климатические установки, которые обеспечивают обмен теплого и холодного воздуха.

Промышленная сфера

В производственных и складских помещениях такой тип ТЭНов часто используется для:

• Обогрева вентиляторов и калориферов, что позволяет поддерживать оптимальный температурный режим для работы оборудования и сохранности товаров.
• Систем сушки, где требуется быстрое и эффективное прогревание потоков воздуха.

Модернизация систем обогрева

Для повышения эффективности работы U-образных ТЭНов, можно рассмотреть следующие модернизации:

• Индивидуални термостаты: Установка различных датчиков температуры и контроля для улучшения управления системой и снижения энергозатрат.
• Автоматизация систем: Внедрение систем автоматического регулирования, что позволит оптимизировать расход электроэнергии и увеличить срок службы оборудования.

Ответы на часто задаваемые вопросы

Какой ТЭН выбрать для обогрева помещения в зимнее время?

Для эффективного зимнего обогрева подходит модель мощностью не менее 1,5–2 кВт, в зависимости от объема помещения. Также учитывайте наличие дополнительной защиты от холодного воздуха.

Устанавливаются ли термостаты на U-образные ТЭНы?

Да, термостаты рекомендованы для установки, так как они обеспечивают безопасность и автоматизацию в работе ТЭНа, предотвращая перегрев и повышая экономию электроэнергии.

Можно ли использовать U-образные ТЭНы на открытом воздухе?

Использовать их на открытом воздухе можно, однако следует выбирать модели с повышенной влагозащитой и устойчивостью к агрессивным условиям.

Осваивая все нюансы выбора, монтажа и эксплуатации U-образных воздушных ТЭНов, можно добиться максимальной эффективности и долговечности системы обогрева. Адаптируя решения под индивидуальные задачи, вы сможете обеспечить себе комфорт в помещениях различного назначения, будь то жилое пространство или производственное помещение.
