Тэн в алюминиевую батарею: секреты эффективного отопления

Принцип работы ТЭНа в алюминиевой батарее

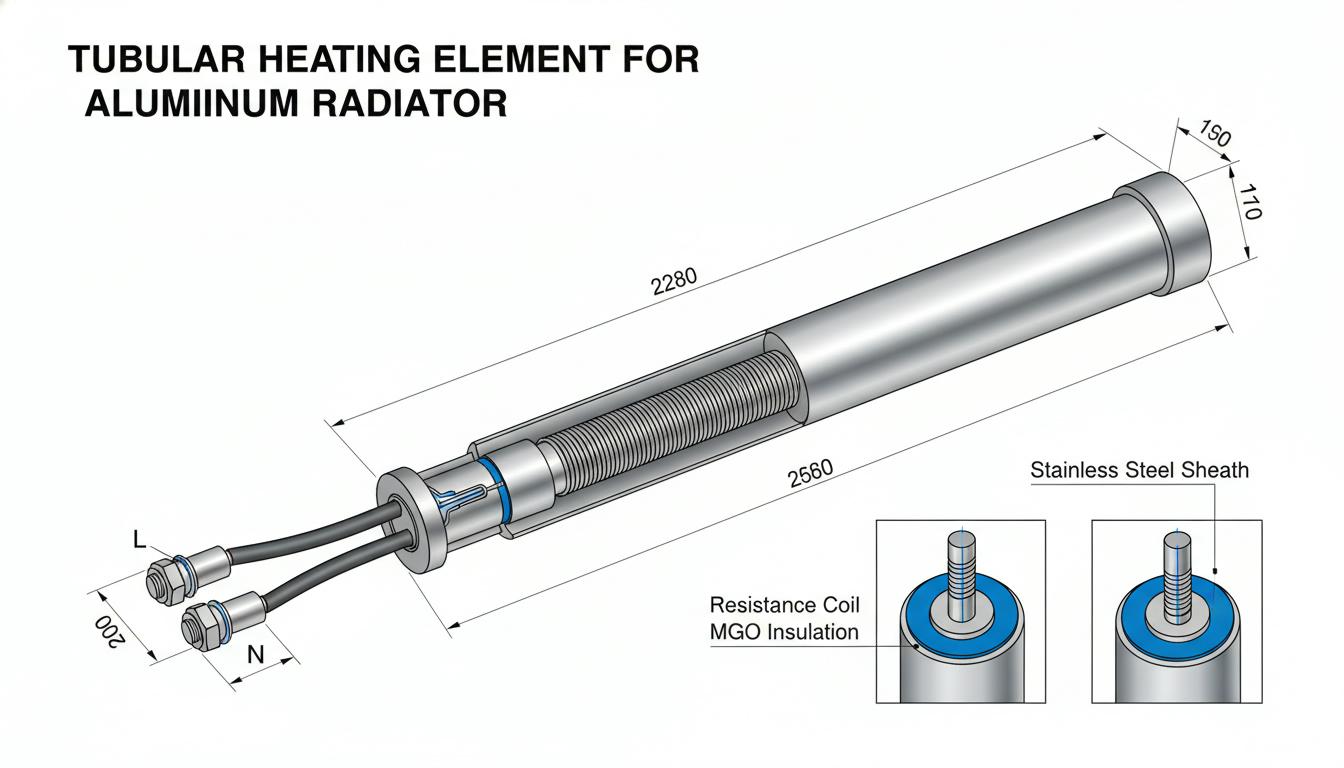

Трубчатый электронагреватель (ТЭН) представляет собой металлическую трубку (обычно из нержавеющей стали), внутри которой расположена нихромовая спираль, изолированная от корпуса магнезиальной или керамической массой. При подключении к сети 220 В спираль нагревается, тепло передается через изолятор на стенки трубки, а затем — на теплоноситель (воду), создавая разницу плотностей: нагретая вода поднимается, холодная опускается, формируя естественную циркуляцию.

В алюминиевом радиаторе ТЭН устанавливается в нижний коллектор, где теплоноситель (0,2–0,5 л на секцию) нагревается до 40–80 °C. Алюминий обладает низкой термической инерцией и высокой теплоотдачей — до 200 Вт на секцию, что позволяет половину тепла отдавать излучением, а вторую — конвекцией через ребра. Общий КПД ТЭНа близок к 100%, так как электрическая энергия почти полностью конвертируется в тепловую.

Секрет эффективности: Подогретый теплоноситель создает однонаправленный поток, равномерно распределяя тепло по секциям. При достижении заданной температуры терморегулятор отключает ТЭН, предотвращая перегрев. Давление в закрытой системе растет (до 1–1,5 бар при 60 °C), но алюминиевые радиаторы выдерживают до 6–10 бар и 110 °C.

Выбор мощности ТЭНа: ключ к экономии и безопасности

Основной секрет эффективности — подбор мощности под 80% теплоотдачи батареи, чтобы избежать локального перегрева алюминия, склонного к коррозии при рН >8 или загрязненном теплоносителе. Для 10–12 секций рекомендуют 500–1000 Вт: 700 Вт хватает для 10 секций, но для 12 может быть недостаточно в холодное время.

Расчет мощности:

• Базовая норма: 100 Вт/м² помещения (усредненно).
• Для 10 м² — 1000 Вт; 15 м² — 1500 Вт; 30 м² — 3000 Вт.
• Корректировка: +15–20% для угловых комнат или больших окон.
• По секциям: 1 чугунная секция ~180 Вт, алюминиевая ~150–165 Вт. Для 2000 Вт нужно 11–13 секций.

Примеры комплектов:

• 700 Вт, диаметр 1″, с терморегулятором (40–80 °C).
• 1000 Вт, 220 В, G1″, нержавейка, D33 мм, L380 мм, правая резьба.
• 500 Вт для биметалла/алюминия на 10 секций — экономный вариант для дообогрева.

Преимущества правильного подбора:

• Быстрый прогрев (20–30 мин до рабочей температуры).
• Экономия: ТЭН работает циклично, потребляя меньше, чем прямые электрообогреватели.
• Долговечность: до 10+ лет при чистой воде.

Установка ТЭНа: пошаговая инструкция с секретами

Установка проста и требует базовых навыков и 30–60 минут. Главное — безопасность: отключите электричество, используйте УЗО, манометр и опрессовку.

Необходимые материалы и инструменты:

• ТЭН с терморегулятором (500–1000 Вт).
• Силиконовая прокладка, манометр, кран Маевского.
• Провод 1,5 мм², отвертка, паяльник (для подключения).
• Вода (дистиллированная для минимизации коррозии).

Шаги установки:

1. Подготовка радиатора: Осмотрите на дефекты, очистите коллекторы. Снимите термореле с ТЭНа.
2. Монтаж ТЭНа: Вставьте в нижний коллектор (резьба G1″), затяните с прокладкой. Длина ТЭНа — на 10–15 см меньше радиатора.
3. Электрика: Подключите провод к терморегулятору (обрывает фазу, не ноль!). Установите реле обратно.
4. Заливка теплоносителя: Наполните на 80–90% (0,28 л/секцию), оставьте место для расширения. Стравите воздух через кран Маевского.
5. Опрессовка: Установите манометр, нагрейте до 60 °C, проверьте давление (1–1,5 бар). Нет подтеков — герметично.
6. Фиксация: Повесьте батарею, подключите к сети. Наклоните для лучшей циркуляции (ТЭН в нижней точке).

Секреты успеха:

• Устанавливайте ТЭН справа/слева по резьбе (правая — стандарт).
• Для гравитационной системы ТЭН прогревает всю сеть.
• Добавьте термозащиту для сырых помещений.

Видео-примеры показывают: после 20 минут батарея горячая равномерно, с небольшим градиентом у ТЭНа (не критично).

Преимущества и недостатки метода

Плюсы:

• Простота и дешевизна: Монтаж без сварки, цена комплекта ~300–1000 руб.
• Эффективность: Высокий КПД, быстрая конвекция, контроль микроклимата.
• Универсальность: Для алюминия/биметалла, временное/основное отопление.
• Экономия: Меньше энергозатрат по сравнению с конвекторами.

Минусы:

• Риск коррозии алюминия от жесткой воды (решение: антикоррозийные добавки).
• Ограничение по мощности (не для больших объемов).
• Давление в закрытой системе требует контроля.

Практические советы и реальные отзывы

• Для городских квартир: 500 Вт ТЭН дообогревает центральное отопление, экономя на электроэнергии.
• В частном доме: Комбинируйте с гравитационной системой для прогрева всей сети.
• Ошибки избегать: Переполнение водой (риск разрыва), подключение без УЗО, игнорирование воздуха (плохая циркуляция).

Отзывы: «700 Вт мало для 12 секций зимой»; «Греет отлично, давление 1 бар — безопасно»; «Экономно, 0,5 кВт хватает.»

Метод установки ТЭНа в алюминиевую батарею становится идеальным решением для автономного отопления, сочетая современные материалы с простой физикой. С правильным расчетом и установкой он обеспечивает комфорт при минимальных затратах. Однако, для успешного завершения проекта необходимо учитывать все нюансы, включая выбор компонентов и условия эксплуатации.

Продолжим с установкой ТЭНа в алюминиевую батарею и рассмотрим следующие этапы включения и эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подключение и настройка ТЭНа в алюминиевой батарее

После завершения установки ТЭНа в алюминиевую батарею наступает важный этап — его правильное подключение и настройка. Этот процесс требует внимательности к деталям, чтобы гарантировать не только оптимальную работу системы, но и безопасность эксплуатации.

Электрическое подключение ТЭНа

При подключении ТЭНа важно следовать нескольким рекомендациям:

• Используйте качественные проводники: Провода должны быть сечением не менее 1,5 мм², чтобы избежать перегрева и потерь в мощности.
• Подключение к терморегулятору: ТЭН нужно подключить к терморегулятору так, чтобы он разрывал цепь фазы, а не нуля. Это повысит безопасность и снизит риск короткого замыкания.
• Проверьте заземление: Обязательно обеспечьте надежное заземление, что поможет избежать опасности электрического удара.

Настройка терморегулятора

Правильная настройка терморегулятора становится залогом комфортного микроклимата в помещении.

• Установите желаемую температуру: Оптимальная температура для обогрева составляет 21–24 °C. Плавно увеличивайте её, если требуется больше тепла, следя за тем, чтобы не превысить безопасный предел для алюминия.
• Регулировка чувствительности: Некоторые терморегуляторы позволяют настроить чувствительность к температуре. Обратите внимание на этот аспект, чтобы избежать слишком частого включения и выключения, что увеличивает срок службы.

Эксплуатация ТЭНа: что нужно знать

Чтобы ТЭН служил долго и эффективно, важно учитывать следующие советы по эксплуатации:

Проверка состояния системы

Регулярно проверяйте состояние радиатора и ТЭНа:

• Проверка герметичности: Убедитесь, что нет утечек теплоносителя после установки и в процессе эксплуатации.
• Следите за давлением: Давление в системе должно находиться в пределах 1–1,5 бар при температуре 60 °C. Если давление превышает норму, это может быть признаком проблемы.

Сезонные подготовки

Приближающимся холодам стоит уделить внимание профилактическим мерам:

• Очистка системы: Каждый сезон проводите промывку радиатора и системы отопления, удаляя возможные отложения и загрязнения.
• Обслуживание ТЭНа: Проверяйте ТЭН на наличие налета и коррозии. Чистка изолятора и коллекторов позволит поддерживать эффективную работу.

Устранение возможных проблем

Если возникли проблемы с работой системы, вот несколько распространенных ситуаций и их решения:

• ТЭН не включается: Проверьте электрическую цепь, убедитесь, что терморегулятор установлен правильно, и что сеть работает.
• Недостаточный обогрев: Возможно, ТЭН имеет недостаточную мощность для вашего помещения, или требуется добавление еще одного ТЭНа.
• Шум при работе: Если слышны посторонние звуки, это может быть связано с воздухом в системе. Очистите систему, стравив воздух через кран Маевского.

Преимущества и недостатки использования ТЭНа в алюминиевых батареях

Изучив особенности подключения и эксплуатации ТЭНа, стоит отметить, что метод вполне оправдан благодаря своим преимуществам:

Достоинства системы

• Энергоэффективность: Высокий КПД и возможность точной настройки температуры помогают минимизировать расходы.
• Автономность: Возможность использовать систему отдельно от центрального отопления обеспечивает комфорт даже при перебоях с отоплением.
• Легкость монтажа: Простота установки делает данное решение доступным для большинства владельцев частных домов и квартир.

Ограничения

• Коррозия: Алюминий может подвержен коррозии при использовании жесткой воды, требуя добавления специальных ингибиторов.
• Мощность: Ограниченная мощность может стать проблемой для больших помещений.
• Требования к системе: Давление и качество теплоносителя должны контролироваться, что требует определенных усилий.

Отзывы и советы от пользователей

Пользователи, уже испытали на практике установку ТЭНа, делятся различными впечатлениями:

• Многие отмечают, что даже **700 Вт** недостаточно для **12 секций** в сильные морозы.
• Другие же говорят о том, что система отлично справляется с задачами по обогреву, даже с **500 Вт** в квартире.
• Некоторые рекомендуют устанавливать систему в **градирующих помещениях**, добавляя термоизоляцию, что значительно повысит эффективность работы батареи.

Таким образом, правильная установка и эксплуатация ТЭНа в алюминиевой батарее — это ключ к успешному отоплению вашего помещения. Универсальность и эффективность помогут вам создать комфортный микроклимат круглый год.

Следующий шаг: диагностика и уход за системой отопления
