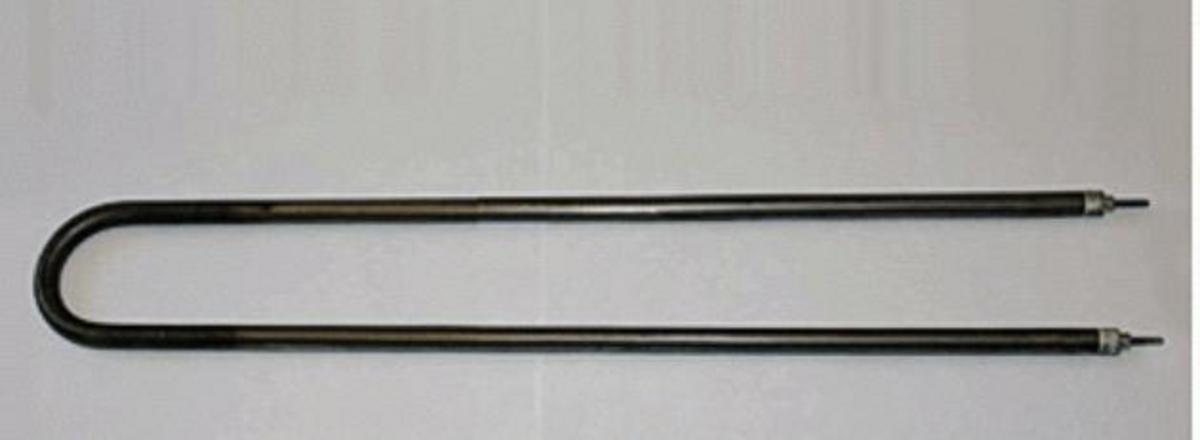

Тэн воздушный, U образный, развернутая длина — 1 500 мм, эл. мощность — 1,5 кВт, со штуцером и гайкой

ТЭН воздушный U-образный: развернутая длина 1500 мм, мощность 1,5 кВт, со штуцером и гайкой

ТЭН воздушный U-образный (форма 2) с развернутой длиной 1500 мм (1,5 метра), электрической мощностью 1,5 кВт и комплектацией штуцером с гайкой представляет собой специализированный трубчатый электронагреватель (ТЭН) для высокоэффективного и контролируемого нагрева воздуха в широком спектре промышленных и бытовых систем. Этот элемент зарекомендовал себя как надежное решение в обогревателях, тепловентиляторах, калориферах, сушильных камерах и других системах, где требуется компактность, равномерное распределение тепла и удобство монтажа.

Ключевые понятия и терминология

• Трубчатый электронагреватель (ТЭН): Электронагревательный прибор, преобразующий электрическую энергию в тепловую за счет прохождения тока через резистивный элемент, заключенный в металлическую оболочку.
• Развернутая длина: Полная длина трубки ТЭНа в распрямленном состоянии, до формирования изгибов. Для данной модели это критический параметр, определяющий площадь поверхности нагрева и, соответственно, удельную мощность.
• Мощность (1,5 кВт): Номинальная электрическая мощность ТЭНа, характеризующая количество энергии, преобразуемой в тепло за единицу времени. 1,5 кВт (1500 Вт) указывает на применение в системах среднего энергопотребления.
• U-образная форма (форма 2, ф.2): Конфигурация нагревательного элемента, позволяющая значительно сократить установочные габариты при сохранении большой развернутой длины, что оптимизирует распределение тепла и экономит пространство.
• Штуцер с гайкой: Стандартный элемент крепления, представляющий собой резьбовое соединение, обеспечивающее надежную фиксацию ТЭНа в корпусе оборудования и его герметичность.
• Поверхностная плотность мощности: Отношение мощности ТЭНа к площади его поверхности (Вт/см²). Ключевой параметр для предотвращения перегрева и обеспечения долговечности, особенно в воздушных средах.
• Межцентровое расстояние (м/ц): Расстояние между осями параллельных плечей U-образного ТЭНа. Влияет на компактность установки и равномерность теплового поля.

Конструкция и принцип работы

Конструктивно U-образный ТЭН состоит из высококачественной металлической трубки-оболочки, внутри которой расположена спираль из резистивного сплава, такого как нихром или хромель-кремний, обладающего высоким электрическим сопротивлением. Пространство между нагревательной спиралью и внутренней стенкой трубки плотно заполнено мелкодисперсным электрическим изолятором, чаще всего оксидом магния (магнезитом). Этот материал играет двойную роль: обеспечивает надежную электрическую изоляцию между спиралью и внешней оболочкой, а также эффективно передает тепло от спирали к трубке, а затем в окружающий воздух. Торцы ТЭНа герметизированы для защиты внутренних компонентов от влаги и агрессивных сред.

• Геометрические параметры: U-образная форма характеризуется развернутой длиной (в данном случае 1500 мм), межцентровым расстоянием между параллельными участками трубки и радиусом гиба (R). Для элемента длиной 1500 мм типовой радиус гиба составляет 1,5 диаметра трубки (например, 18,5–43,5 мм для трубки диаметром 13 мм), что обеспечивает оптимальную компактность без критического уменьшения проходного сечения трубки.
• Элементы крепления: Штуцер с гайкой является предпочтительным резьбовым соединением для монтажа в большинстве промышленных и бытовых устройств. Доступны различные размеры резьбы, такие как M14, M16, M18, M20, M22, M24×1,5 или стандартные трубные G1/2″ (½ дюйма). Выбор материала штуцера (сталь, нержавеющая сталь, латунь) зависит от условий эксплуатации и требований к коррозионной стойкости.
• Электрические контакты: Подключение к источнику питания (обычно 220–230 В) осуществляется через резьбовые шпильки, «флажки» или клеммы различных типов, расположенные на концевых выводах ТЭНа. Длина выводов (40–60 мм) обеспечивает удобство подключения и изоляции.
• Поверхностная плотность мощности: Для воздушных ТЭНов этот параметр критичен. В спокойном воздухе его значение не должно превышать 2 Вт/см², чтобы избежать локального перегрева и преждевременного выхода из строя. При наличии принудительного обдува со скоростью потока более 6 м/с допустимая плотность мощности может возрастать до 5–13 Вт/см², что позволяет использовать ТЭНы большей мощности при той же площади поверхности.

Принцип работы основан на законе Джоуля-Ленца: при прохождении электрического тока через спираль с высоким сопротивлением выделяется тепловая энергия. Это тепло передается через изоляционный материал (магнезит) к металлической оболочке ТЭНа, а затем конвекцией и излучением — в окружающий воздух. Рабочая температура поверхности оболочки ТЭНа в воздушной среде обычно находится в диапазоне 600–800°C.

Технические характеристики и операционные параметры

Для ТЭНа воздушного U-образного с развернутой длиной 1500 мм и мощностью 1,5 кВт, подбираются индивидуально, но существуют общие рекомендации и стандартные значения, исходя из лучших практик производителей и отраслевых стандартов.

Существуют похожие модели, такие как ТЭНы с развернутой длиной 1800 мм при той же мощности 1,5 кВт, предназначенные для более крупных систем или задач, где требуется ещё большая площадь теплообмена. Максимальная развернутая длина трубчатых нагревателей может достигать 6000 мм, что позволяет создавать мощные нагревательные блоки для крупногабаритных промышленных установок.

Области применения и экономическая целесообразность

ТЭНы данной конфигурации (1500 мм, 1,5 кВт) находят применение в широком спектре задач, как в промышленности, так и в быту, благодаря своей универсальности и надежности:

• Промышленные системы вентиляции и отопления (ОВиК): В качестве основного или дополнительного нагревательного элемента в приточных установках, калориферах и воздуховодах для предварительного нагрева воздуха до заданной температуры.
• Сушильные и термошкафы: Для поддержания стабильной температуры в камерах для сушки древесины, лакокрасочных покрытий, пищевых продуктов, а также для термообработки различных материалов.
• Тепловые пушки и завесы: Входят в состав мощных воздушных обогревателей, создающих тепловые барьеры или обогревающих большие пространства.
• Электропечи и сауны: Применяются в нагревательных блоках электрических печей для саун, где требуется быстрый и интенсивный нагрев воздуха.
• Сплит-системы и кондиционеры (в режиме обогрева): Могут использоваться в качестве догревателей воздуха для повышения комфорта.
• Литейные формы и технологические установки: Для поддержания температуры форм или небольших объёмов в технологических процессах.

Специфика применения модели 1500 мм / 1,5 кВт: Этот ТЭН оптимален для средних и малых каналов, где важна высокая скорость обдува (более 6 м/с) для эффективного теплообмена и предотвращения перегрева. Большая развернутая длина позволяет снизить удельную поверхностную мощность, что критично для увеличения срока службы и стабильности работы в воздушных средах. Важно отметить, что воздушные ТЭНы, в отличие от водяных, имеют значительно большую развернутую длину (1500 мм против 270–360 мм для водяных ТЭНов аналогичной мощности) и рассчитаны на более низкую поверхностную плотность мощности (2–5 Вт/см² против 13 Вт/см² для водяных).

Расчеты энергоэффективности и окупаемости (ROI)

Оценка эффективности внедрения ТЭНов в B2B-проектах требует не только понимания технических характеристик, но и расчета экономических показателей. Для нагрева воздуха ключевой является формула тепловой энергии: Q = m · c · ΔT, где Q — количество теплоты, m — масса воздуха, c — удельная теплоемкость воздуха (~1 кДж/(кг·°C) или ~0,28 Вт·ч/(кг·°C)), ΔT — изменение температуры.

Например, для нагрева 50 кг воздуха на 45°C: Q = 50 кг · 0,28 Вт·ч/(кг·°C) · 45°C = 630 Вт·ч. Для обеспечения этого нагрева с помощью ТЭНа мощностью 1,5 кВт (1500 Вт) потребуется время t = Q / P = 0,63 кВт·ч / 1,5 кВт = 0,42 часа. Однако, это идеальный расчет. В реальных условиях необходимо учитывать потери тепла в системе, что может увеличить потребление до 2,62 кВт·ч для аналогичной задачи (как указано в исходных данных). Таким образом, фактическое время составит около 1,75 ч.

Коэффициент полезного действия (КПД) воздушных ТЭНов при правильном обдуве (2–5 Вт/см²) может достигать более 90%, что делает их экономически привлекательными. Расчет возврата инвестиций (ROI) требует анализа следующих факторов:

• Капитальные затраты (CAPEX): Стоимость самого ТЭНа (~2000–5000 руб. за 1,5 кВт), стоимость монтажа, вспомогательного оборудования (термостаты, предохранители).
• Операционные затраты (OPEX): Стоимость электроэнергии (рассчитывается как мощность × время работы × тариф), затраты на плановое техническое обслуживание и замену (при среднем сроке службы 5+ лет).
• Экономия/Выгоды: Уменьшение времени нагрева, улучшение качества продукции (в сушильных камерах), снижение простоев оборудования, потенциальное сокращение расходов на обслуживание по сравнению с альтернативными системами (например, газовыми, требующими более сложного обслуживания и разрешительной документации).

Пример расчета ROI: Если ТЭН мощностью 1,5 кВт работает 8 часов в день, 22 рабочих дня в месяц (176 ч/мес), при тарифе 8 руб./кВт·ч. Месячные расходы на электроэнергию: 1,5 кВт × 176 ч/мес × 8 руб./кВт·ч = 2112 руб. В год: 25344 руб. С учетом капитальных затрат на ТЭН в 3000 руб., окупаемость достигается в первые несколько месяцев эксплуатации, при этом дальнейшая эксплуатация приносит чистую выгоду.

После детального рассмотрения конструкции, технических характеристик и экономической эффективности U-образных воздушных ТЭНов, перейдем к углубленному анализу практических аспектов их внедрения, включая архитектуру систем, пошаговую реализацию проектов, управление рисками и реальные кейсы применения, чтобы обеспечить максимальную производительность и долговечность в индустриальных условиях.

Продвинутая практика и внедрение ТЭН в промышленных системах

Эффективное использование воздушных ТЭНов мощностью 1,5 кВт с развернутой длиной 1500 мм выходит за рамки простой установки. Оно требует глубокого понимания системной интеграции, оптимизации процессов и стратегического управления жизненным циклом оборудования. Для руководителей и технических специалистов это означает не только выбор правильного компонента, но и грамотное его внедрение в общую инфраструктуру предприятия.

Архитектура системы нагрева и интеграция

Интеграция U-образного ТЭНа в промышленную систему требует тщательного проектирования, охватывающего не только сам нагреватель, но и вспомогательные компоненты, а также системы управления. Централизованный подход к архитектуре позволяет повысить надежность, безопасность и энергоэффективность.

• Система управления температурой: Для ТЭНов критически важно наличие прецизионных термостатов и терморегуляторов. В промышленных условиях это могут быть программируемые логические контроллеры (ПЛК, PLC) или специализированные контроллеры температуры, способные работать по пропорционально-интегрально-дифференциальному (ПИД, PID) алгоритму. Они обеспечивают точное поддержание заданной температуры, минимизируя перегрев и недогрев. Дополнительно рекомендуется установка аварийных термостатов (например, на 120–150°C) для защиты от критического перегрева.
• Датчики и мониторинг: Помимо основных термодатчиков, целесообразно использовать датчики воздушного потока для контроля обдува ТЭНа. В случае снижения или прекращения обдува, система должна автоматически отключать нагреватель, предотвращая выход его из строя из-за превышения поверхностной плотности мощности. Внедрение систем SCADA (Supervisory Control and Data Acquisition) позволяет удаленно мониторить состояние ТЭНов, фиксировать рабочие параметры и анализировать данные для предиктивного обслуживания.
• Системы безопасности: Электротехнические стандарты требуют обязательной установки автоматических выключателей и устройств защитного отключения (УЗО) с номиналом, соответствующим току потребления ТЭНа (для 1,5 кВт при 220 В это около 6,8 А, соответственно, предохранитель на 10 А). Дополнительно следует предусмотреть заземление корпуса оборудования, где установлен ТЭН, для защиты персонала от поражения электрическим током.
• Взаимодействие с вентиляционными системами: В приточных и вытяжных системах вентиляции нагревательные ТЭНы должны быть интегрированы таким образом, чтобы их включение было возможно только при работающем вентиляторе. Это исключает работу ТЭНа без необходимого обдува.

Пошаговая реализация проекта внедрения ТЭН в промышленные циклы

Внедрение новых или замена существующих ТЭНов в B2B-среде — это проект, требующий структурированного подхода. Ниже представлены ключевые этапы:

1. Анализ потребностей и техническое задание (ТЗ):
   • Определение требуемой тепловой мощности исходя из объема нагреваемого воздуха, необходимого повышения температуры и тепловых потерь системы.
   • Выбор материала оболочки ТЭНа (углеродистая или нержавеющая сталь) в зависимости от агрессивности среды (влажность, химические примеси).
   • Уточнение геометрических параметров: развернутая длина, диаметр трубки, межцентровое расстояние, тип и размер штуцера.
   • Определение типа среды по ГОСТ (S, O, T/K) и требований к поверхностной плотности мощности.
2. Выбор поставщика и закупка:
   • Тендерный отбор поставщиков с учетом их опыта, сертификации продукции (ГОСТ, CE, UL), сроков поставки и ценовой политики.
   • Заказ кастомизированных ТЭНов при наличии специфических требований (например, для специализированных промышленных печей или сушильных установок).
   • Приобретение сопутствующего оборудования: термостаты, датчики, силовые кабели, уплотнительные прокладки, крепеж.
3. Монтаж и подключение:
   • Подготовка: Проверка целостности ТЭНа, отсутствие механических повреждений, соответствие маркировки ТЗ. Проверка сопротивления изоляции и нагревательной спирали. Для ТЭНа 1,5 кВт / 220 В сопротивление спирали должно быть около 32 Ом (R=U²/P = 220²/1500).
   • Установка: Надежное крепление штуцера в корпусе оборудования с использованием уплотнительных прокладок и затяжкой гайки с рекомендуемым моментом (20–30 Н·м) для обеспечения герметичности и исключения вибраций.
   • Электрическое подключение: Подключение клемм фазы и нуля к выводам ТЭНа. Обязательное подключение заземления к корпусу ТЭНа и/или оборудованию. Использование кабеля соответствующего сечения (для 1,5 кВт рекомендуется 1,5 мм²).
4. Настройка и ввод в эксплуатацию (пусконаладка):
   • Установка и калибровка термостатов и датчиков.
   • Тестирование системы в различных режимах работы, включая имитацию аварийных ситуаций (например, отключение обдува).
   • Проверка равномерности нагрева и соответствия фактических температур заданным значениям.
   • Обучение оперативного персонала правилам эксплуатации и базовому техническому обслуживанию.
5. Эксплуатация и техническое обслуживание:
   • Регулярная очистка поверхности ТЭНа от пыли и загрязнений, которые могут ухудшить теплоотдачу и привести к перегреву.
   • Периодический контроль электрических параметров (ток, напряжение, сопротивление изоляции) для выявления потенциальных неисправностей.
   • Замена ТЭНов по истечении срока службы или при снижении производительности. Средний срок службы при правильной эксплуатации в обдуваемой среде составляет от 5 до 10 лет.

Кейсы применения и паттерны внедрения

Рассмотрим, как ТЭНы с указанными характеристиками могут быть применены в различных B2B-сценариях:

Анализ рисков и управление ими при эксплуатации ТЭН

Для обеспечения бесперебойной работы и долговечности нагревательных элементов критически важно понимать потенциальные риски и заранее предусматривать меры по их минимизации:

• Риск перегрева: Возникает при недостаточном обдуве или превышении допустимой поверхностной плотности мощности.
  • Митигация: Установка датчиков потока воздуха, аварийных термостатов (защита от сухого хода), использование ТЭНов с оптимальной поверхностной плотностью для данной среды.
• Риск коррозии и окисления: Особенно актуален для ТЭНов из углеродистой стали во влажных или химически активных средах.
  • Митигация: Выбор ТЭНов из нержавеющей стали (08Х18Н9, 12Х18Н10Т) или со специальными защитными покрытиями (например, фторопласт для масел), обеспечение сухой рабочей среды.
• Электрические неисправности: Короткие замыкания, пробой изоляции, обрыв спирали.
  • Митигация: Регулярный контроль сопротивления изоляции, использование качественной электропроводки и защитных аппаратов (автоматические выключатели, УЗО), правильное заземление.
• Механические повреждения: Деформация трубки, повреждение штуцера при монтаже или эксплуатации.
  • Митигация: Соблюдение рекомендаций по монтажу, использование специализированного инструмента, выбор ТЭНов с увеличенной толщиной стенки трубки для особо жестких условий.

Расширенные возможности и кастомизация

Современные технологии производства ТЭНов позволяют значительно адаптировать их под специфические требования заказчика, что открывает новые горизонты для оптимизации промышленных процессов:

• Индивидуальная настройка параметров: Производители (например, Заводтэк, YSE-Electro, Petroten) предлагают кастомизацию ТЭНов по развернутой длине (от 0,28 м до 6 м), мощности (от 0,1 кВт до 10 кВт и выше), напряжению (от 12 В до 600 В) и форме. Это позволяет создавать уникальные нагревательные решения, идеально вписывающиеся в габариты и требования конкретного оборудования.
• Оребрённые ТЭНы: Для значительного увеличения площади теплообмена и повышения эффективности в условиях ограниченного пространства, доступны оребрённые версии ТЭНов (например, диаметром 33 мм). Ребра увеличивают поверхность контакта с воздухом в 2-3 раза, позволяя передавать больше тепла при той же мощности и уменьшая температуру поверхности нагревателя.
• Интеграция с цифровыми системами: Перспективное направление — интеграция ТЭНов с IoT-устройствами (Internet of Things) и системами предиктивного обслуживания. Датчики, встроенные в ТЭН или систему, могут передавать данные о температуре, токе, состоянии изоляции на центральный сервер, что позволяет прогнозировать выход из строя и проводить обслуживание до возникновения аварии, минимизируя простои.
• Специальные покрытия: Для работы в особо агрессивных средах или для предотвращения налипания материалов (например, в системах для работы с клейкими веществами) используются ТЭНы со специальными покрытиями, такими как фторопласт или керамические эмали.
