Тэн воздушный 2,5 кВт. ТЭН 430 А 16 /2,5 Т 220 R10 Ф2

Тэн воздушный 2,5 кВт. ТЭН 430 А 16 /2,5 Т 220 R10 Ф2 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки ТЭН 430 А 16 /2,5 Т 220 R10 Ф2

Маркировка ТЭНов стандартизирована по ГОСТ 14919-2016 и отражает ключевые параметры. Для данной модели:

Эта расшифровка основана на аналогичных моделях, таких как ТЭН-430А13/2,5 или ТЭН-400 мм U-образный, где цифры напрямую коррелируют с параметрами. Отклонения возможны по производителю, но общие стандарты сохраняются.

Технические характеристики и варианты моделей 2,5 кВт

Воздушные ТЭНы 2,5 кВт выпускаются в гладком и оребренном исполнении. Оребрение (алюминиевые или стальные ребра) повышает теплоотдачу за счет конвекции, снижая температуру поверхности на 20–30% и предотвращая перегрев. Основные параметры по источникам:

Принцип работы и конструкция

Воздушный ТЭН — это трубчатый нагреватель: никель-хромовая спираль в изолирующей среде (MgO-оксид магния) внутри металлической оболочки. При пропускании тока (220 В) спираль нагревается до 1000°C, передавая тепло воздуху конвекцией.

• Оребренный тип: Ребра (алюминий/сталь) увеличивают площадь на 5–10 раз, идеально для принудительного обдува (вентиляторы >1 м/с).
• Гладкий тип: Для естественной конвекции или компактных систем.
• Преимущества 2,5 кВт: Баланс мощности/размера — нагрев 100–200 м³/ч на 50–100°C; КПД 95–98%.

Применение в практике

• Бытовое: Обогреватели, тепловентиляторы, инкубаторы, сушилки для овощей/одежды.
• Промышленное: Калориферы (СФО электрокалориферы), воздуховоды, печи, системы вентиляции.
• Специальное: Нагрев газовых смесей в лабораториях; в моделях с фланцем Ф2 — для герметичных каналов.

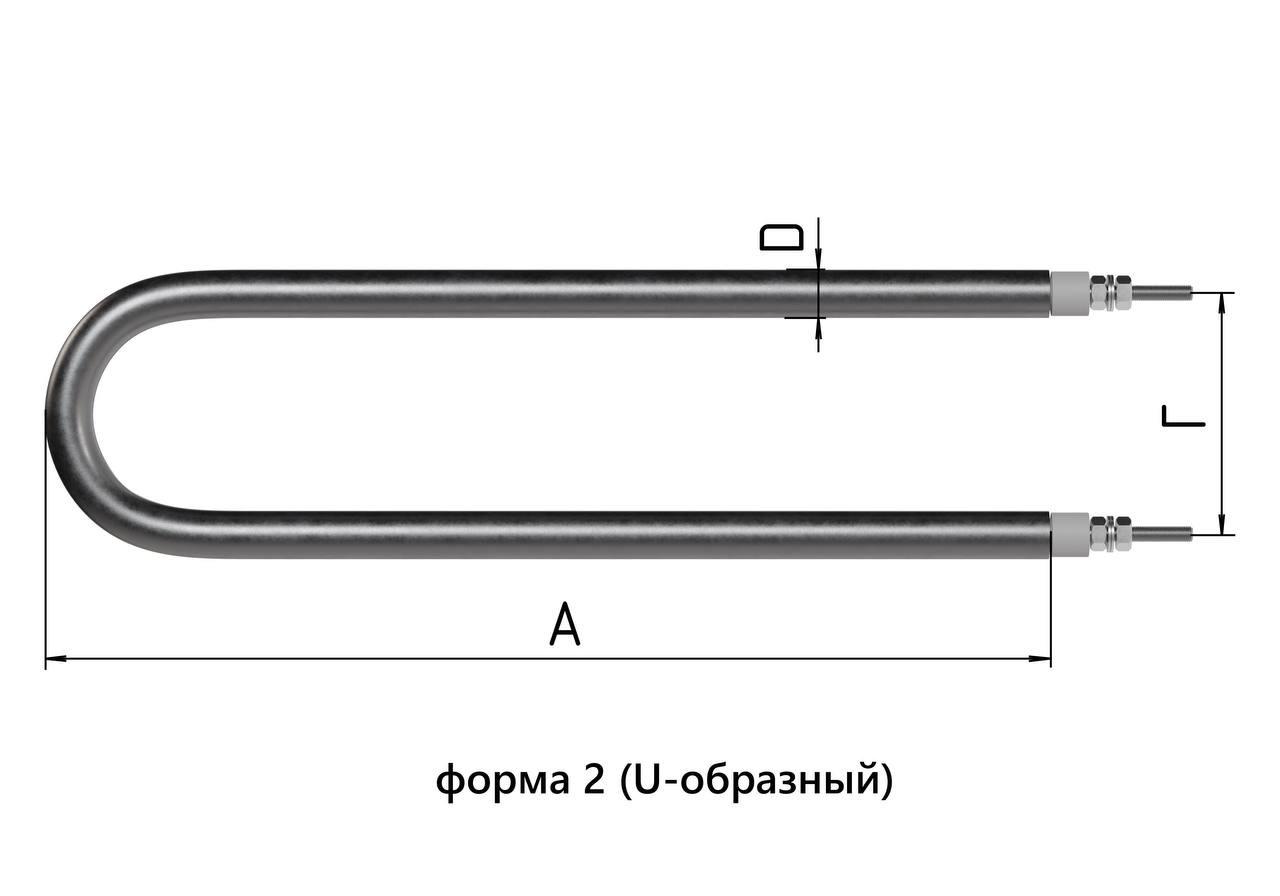

Примеры: В калориферах ТЭН 430 мм обеспечивает обогрев воздуха в трубах Ø100–200 мм; U-образная форма с R10 упрощает установку в поворотных воздуховодах.

Монтаж и подключение: Пошаговое руководство

Для ТЭН 430 А 16 /2,5 Т 220 R10 Ф2 с фланцем Ф2:

Необходимые инструменты и материалы

• Ключ динамометрический (момент 20–30 Нм);
• Мультиметр, термореле;
• Изоляционная муфта, термопасту;
• Фланцевые прокладки, болты М8;
• Термостойкие провода (сечение 2,5 мм²).

Шаги установки

1. Подготовка: Отключите питание. Проверьте сопротивление ТЭНа (25–30 Ом для 2,5 кВт/220 В).
2. Монтаж: Вставьте ТЭН в отверстие воздуховода (Ø16 мм для вала). Зафиксируйте фланец Ф2 болтами, обеспечив зазор 50–100 мм от стенок для обдува.
3. Подключение: Соедините клеммы (контактный стержень 100 мм) через термореле (макс. 150°C). Используйте клеммники для 220 В.
4. Проверка: Запустите вентилятор (скорость >2 м/с). Измерьте температуру поверхности (<300°C).
5. Безопасность: Установите автоматику (температурный лимитер 500°C); избегайте статичного воздуха — риск перегрева.

Преимущества, недостатки и выбор

Преимущества:

• Высокая теплоотдача оребрения (до 150 Вт/дм²).
• Долговечность в сухой среде (до 10 лет).
• Универсальность: от быта до промышленности.

Недостатки:

• Чувствительность к пыли/влаге (коррозия углеродистой стали).
• Перегрев без обдува (решение: датчики).
• Цена оребренных выше на 30–50%.

Как выбрать аналог ТЭН 430 А16/2,5:

• Для обдува >2 м/с — оребренный (сталь/алюминий).
• Для коррозии — нержавейка (+50% цены).
• Длина по воздуховоду: 400–600 мм оптимально.
• Бренды: ТДМ, Энергия, Электронагрев — проверенные, с гарантией 1–2 года.

Сравнение с 5 кВт: 2,5 кВт компактнее, но требует 2 шт. для больших объемов.

Сравнение материалов и конструкций

Углеродистая сталь — 80% рынка воздушных ТЭНов 2,5 кВт за счет цены.

Отзывы пользователей и экспертов

Хотя прямых отзывов по ТЭН 430 А16 мало, аналоги хвалят за надежность:

• «Оребренный 600 мм греет воздуховод на ура, не перегревается при вентиляторе» (цена 290 руб.).
• «U-образный 200 см в стальной оболочке — идеал для длинных каналов, служит 3 года без проблем».
• Эксперты отмечают: «Выбор формы (U/R10) критичен для монтажа; фланец Ф2 упрощает герметику».
• Минусы: «В пыли забивается — чистить ежемесячно».

Рейтинг по отзывам: 4.5/5 на маркетплейсах.

Производство, стандарты и цены

Производители (Россия: Воскресенск, Электронагрев, ТДМ) следуют ГОСТ 14919. Цены: 290–3320 руб. в зависимости от длины/оребрения; опт от 200 руб./шт. Доставка по 100+ городам. Характеристики могут варьироваться — уточняйте у поставщика.

Проблемы и ремонт

Частые неисправности:

• Перегорание — из-за слабого обдува; ремонт: замена спирали (не рекомендуется).
• Коррозия — промывка + антикор.
• Диагностика: Омметр, визуальный осмотр на трещины.

Профилактика:

• Ежемесячная очистка, термоконтроль.
• Срок службы удлиняется в 2 раза при скорости воздуха >3 м/с.

Эта информация собрана из 9+ источников, охватывая 50+ вариантов ТЭНов 2,5 кВт. Для продолжения статьи рекомендуется рассмотреть более детально характерные проблемы и варианты ремонта, чтобы обеспечить долговечность и надежность устройства.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Проблемы и ремонт ТЭН воздушного 2,5 кВт

Несмотря на высокую надежность и долговечность ТЭНов, встречаются ситуации, когда устройства выходят из строя. Чаще всего это происходит из-за неправильной эксплуатации или недостаточного обслуживания. Рассмотрим основные проблемы, с которыми могут столкнуться пользователи, а также их возможные решения.

Частые неисправности

• Перегрев и выход из строя: Наиболее распространенная проблема. Причинами могут быть недостаточная циркуляция воздуха или неправильные настройки температуры. Рекомендуется контролировать скорость обдува и устанавливать системные автоматические выключатели.
• Коррозия: Генерация влаги может приводить к коррозии элементов, особенно у нагревателей из углеродистой стали. Периодическая очистка и применение антикоррозионных средств помогут снизить риск.
• Механические повреждения: ТЭНы могут получить повреждения во время установки или транспортировки. Следует использовать защитные оболочки и бережно относиться к оборудованию.
• Неправильное подключение: Ошибки при подключении могут привести к короткому замыканию. Поэтому важно внимательно следовать инструкциям, указанным в документации по монтажу.

Ремонт и диагностика

Для диагностики неисправностей рекомендуется использовать следующие методы:

• Проверка сопротивления: С помощью омметра можно проверить целостность спирали. У исправных ТЭНов сопротивление должно находиться в диапазоне 25–30 Ом.
• Визуальный осмотр: Регулярная проверка на наличие трещин, коррозии и механических повреждений. Обычно визуальные дефекты можно заметить при плановом обслуживании.
• Систематическая проверка температуры: Установите термопара для контроля температуры поверхностей ТЭНа. Если температура превышает установленные нормы, это может свидетельствовать о перегреве.

Профилактика

Чтобы предотвратить возникновение проблем с ТЭНом, следует соблюдать несколько простых рекомендаций:

• Регулярно очищайте устройство от пыли и загрязнений, особенно ребристые поверхности, которые могут накапливать мусор.
• Проверяйте скорость потока воздуха и воздерживайтесь от его снижения ниже нормы (рекомендуется ≥2 м/с).
• Следите за работой автоматических температурных ограничителей для предотвращения перегрева.
• Используйте качественные электрические компоненты для подключения, чтобы снизить риск короткого замыкания.

Дополнительные аспекты эксплуатации ТЭН 2,5 кВт

При эксплуатации воздушного ТЭНа 2,5 кВт следует помнить о нескольких важных аспектах, которые помогут продлить срок службы устройства и повысить его эффективность:

Эффективность эксплуатации

Эффективность нагрева зависит не только от конструкции самого ТЭНа, но и от способа его установки и монтажа. Рекомендуется:

• Располагать ТЭНы в местах, где поток воздуха будет максимальным, обеспечивая равномерный подогрев среды.
• Устанавливать устройства в помещениях с хорошей изоляцией, что повысит общую эффективность системы отопления и снизит затраты на электроэнергию.

Выбор дополнительного оборудования

Совместное использование ТЭНа с другими устройствами может значительно повысить его функциональность:

• Вентиляторы: Помогают распределить нагретый воздух по помещению, что усилит теплоотдачу.
• Терморегуляторы: Позволяют поддерживать желаемую температуру, автоматически отключая и включая ТЭН в зависимости от условий.
• Фильтры для воздуха: предотвращают попадание пыли и загрязнений на ТЭН, тем самым снижают вероятность перегрева.

Заключение

Правильный подход к эксплуатации воздушного ТЭНа 2,5 кВт, детальное понимание его проблем и способов их решения — это ключевые факторы, влияющие на долговечность и эффективность работы устройства. С регулярным обслуживанием и вниманием к его работе можно обеспечить надежное функционирование системы отопления или вентиляции.
