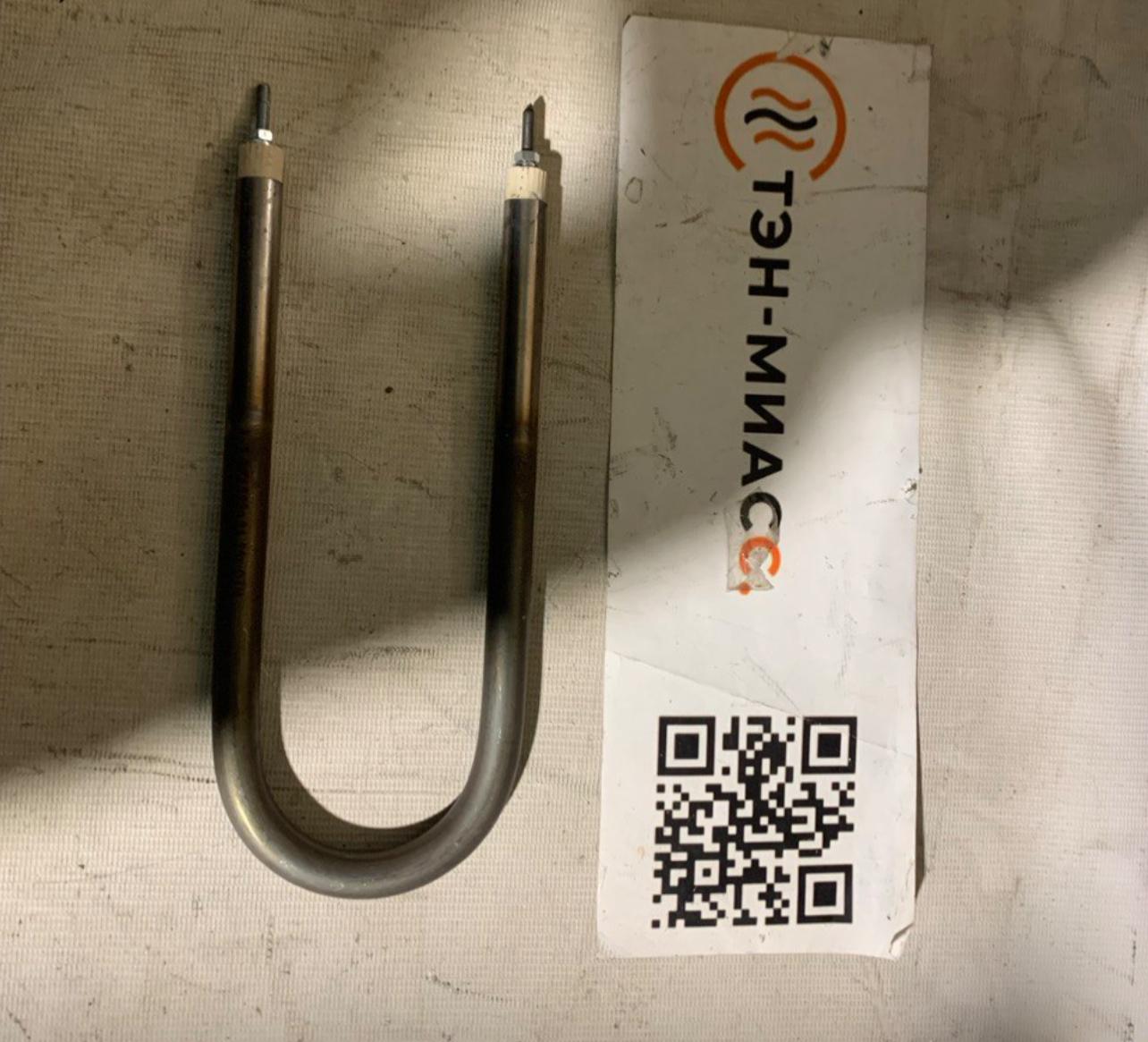

Тэн воздушный мощностью 1 кВт. ТЭН 45 А13/1,0 J220 Ф2

Тэн воздушный мощностью 1 кВт. ТЭН 45 А13/1,0 J220 Ф2 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики: детальный разбор модели

ТЭН 45 А13/1,0 – стандартная модель российского производства, обозначения которой включают в себя важные параметры:

• 45 – длина активной части в развернутом виде (мм);
• А13 – тип с штуцером (А – штуцерный), диаметр трубки 13 мм;
• /1,0 – мощность 1 кВт;
• J220 или Р 220 – напряжение 220 В, тип соединения;
• Ф2 – фланцевое крепление типа Ф2;
• R30 – радиус загиба U-образной формы 30 мм;
• Шт G1/2″ – штуцер с трубной резьбой G1/2″.

Основные параметры в таблице

Расшифровка маркировки по ГОСТ: Соответствует ТУ 3496-001-51842392-2015 для трубчатых электронагревателей. Мощность рассчитана на плотность 4-8 Вт/см² для воды, что обеспечивает срок службы до 10 лет.

Конструкция и принцип работы

ТЭН состоит из:

• Металлической трубки (углеродистая сталь с цинковым покрытием или нержавейка) диаметром 13 мм, герметично запаянной.
• Нагревательной спирали из нихрома (высокоомный сплав), окруженной MgO-изолятором (перклаз, электротехническая керамика) для изоляции и теплоотдачи.
• Контактных стержней на клеммной колодке для подключения (М4, длина вылета 40 мм).
• U-образная форма с радиусом загиба R30 мм для компактного размещения в цилиндрических емкостях.

Принцип работы: При подаче 220 В спираль нагревается до 600-800°C, тепло передается через изолятор в воду (конвекция). Герметичность исключает контакт воды с элементами, предотвращая короткое замыкание. Опционально: термодатчик или терморегулятор для контроля (до 95-120°C).

Почему не воздушный?

Воздушные ТЭН имеют открытую спираль или ребра для конвекции воздуха, без штуцера G1/2″. Эта модель – закрытая водяная с резьбой для погружения в жидкость.

Применение: где используется ТЭН 45 А13/1,0

• Бытовое: Бойлеры, накопительные водонагреватели, малые котлы для горячей воды в домах.
• Промышленное: Системы водяного отопления, дистилляторы, варочные котлы, пищевая промышленность (нагрев растворов).
• Специфическое: Нагрев слабых щелочей, бойлеры объемом 10-50 л (1 кВт нагревает 10 л/час на 40°C).
• Регионы поставки: Доступен по всей России (Екатеринбург, Москва, СПб, Тула, Уфа и 100+ городов).

Преимущества:

• Быстрый нагрев (1 кВт – оптимально для малых объемов без перегрева).
• Надежность: устойчивость к коррозии, гарантия 1 год.
• Компактность: установочный размер 200-210 мм.
• Цена: 240-297 руб./шт. (минимальный заказ 5 шт.).

Недостатки: Углеродистая сталь корродирует в жесткой воде; не для сухого воздуха.

Монтаж и подключение: пошаговое руководство

1. Подготовка: Отключите электричество, слейте воду. Инструменты: ключ 27 мм, тестер, герметик.
2. Установка: Вкрутите штуцер G1/2″ в отверстие емкости. Затяните моментом 20-30 Нм.
3. Подключение: Соедините провода к клеммам М4. Используйте УЗО 16А, кабель 1,5 мм².
4. Пуск: Наполните водой, включите. Контролируйте температуру (термореле <95°C).
5. Безопасность: Земля обязательно; не запускайте «насухо»; чистка от накипи раз в год.

Аналоги и сравнение моделей

Выбор: Для воды – углеродистая (дешево); жесткая вода/долгий срок – нержавейка. Воздушный аналог ищите в ребристых вариантах.

Рынок, производство и гарантия

• Производители: Россия (Равиком, ИскраТЭН, ТэнСтрой и другие).
• Цены: от 240 до 297 руб., опт от 5 шт.
• Гарантия: 1 год от брака, тестирование на заводе.
• Доступность: На Ozon, Wildberries, доставка по России.

Интересные факты для статьи

• Расчет эффективности: 1 кВт нагревает 1 л воды на 1°C за 1 мин (без потерь).
• Эволюция: От ламповых нагревателей 1930-х к современным ТЭН.
• Экология: Энергоэффективен (КПД 95%).
• Модификации: С терморегулятором, для щелочей (титан).
• Статистика: Более 1 млн шт. в год в РФ для бытовых бойлеров.

Эта модель является бюджетным решением для нагрева воды и идеально подходит для статей о ремонте бойлеров или выборе запчастей. Далее рассмотрим, как правильно выбрать и установить ТЭН 45 А13/1,0.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Выбор и установка ТЭН 45 А13/1,0: советы и рекомендации

Для успешного использования ТЭН 45 А13/1,0 важно правильно выбрать место установки, а также учесть некоторые нюансы, чтобы избежать ошибок в процессе монтажа. За основу следует принять рекомендации, которые помогут продлить срок службы устройства и обеспечить его эффективную работу.

Выбор места установки

• Вода: ТЭН следует устанавливать в емкости, где гарантируется постоянный уровень воды, дающий возможность оберегать его от перегрева. Не допускайте полной потери жидкости, так как это может вызвать повреждение.
• Доступ: Оставьте достаточно пространства для доступа к ТЭНу для его очистки и проверки. Это также упростит замену элемента при необходимости.
• Воздушные пробки: Убедитесь, что установка осуществляется в таком положении, чтобы избежать образования воздушных пробок, которые могут ухудшать работу устройства.

Установка: более детальный подход

Процесс установки можно разделить на несколько этапов, в которых важно следовать определённым правилам для обеспечения надежности и безопасности.

1. Регулировка штекера: Используйте герметик, фум-ленту или другие уплотнители, чтобы избежать утечек. Убедитесь, что резьбовое соединение: всё должно быть затянуто с достаточным усилием.
2. Подключение к электросети: Важно заранее запланировать, какой провод будет использоваться для подключения. Следует использовать провод, соответствующий требованиям по сечению (как минимум 1,5 мм²).
3. Исходные проверки: После завершения установки проверьте, что нет утечек, а все соединения надёжно закреплены. Прежде чем запускать ТЭН, стоит убедиться, что вся проводка в порядке, а уровень воды в емкости достаточный.

Обслуживание и уход

Для поддержания эффективной работы ТЭН 45 А13/1,0 рекомендуется регулярное обслуживание:

• Чистка: Периодическое удаление накипи позволит предотвратить образование отложений, снижая эффективность нагревателя. Рекомендуется чистить при помощи специальных средств по мере необходимости.
• Проверка терморегулятора: Регулярная проверка правильности работы терморегуляторов и датчиков температуры гарантирует, что температура не превышает 95-120°C, обеспечивая безопасную работу.

Проблемы и решения

Несмотря на высокое качество и надежность, возможны некоторые распространенные проблемы, которые могут возникнуть при эксплуатации ТЭНа:

• Недостаточный нагрев: Это может быть связано с недостаточным уровнем воды, неисправностью термостата или перегрузкой сети. Убедитесь, что все соединения исправны, и уровень воды соответствует норме.
• Протечки: Если появляется утечка, проверьте резьбовые соединения и замените старую прокладку на новую.
• Шум во время работы: Проверяйте, нет ли загруженности накипью, что может нарушать работу ТЭНа и приводить к его ожогам или повреждениям.

Производители и подделки

На рынке существует множество производителей, которые предлагают ТЭН 45 А13/1,0. Однако важно выбирать оригинальные изделия от проверенных производителей, таких как Равиком, ИскраТЭН, ТэнСтрой и другие, чтобы избежать подделок. Подделанные ТЭН могут отличаться по качеству материалов и технологий производства, что в конечном итоге скажется на сроке службы и безопасности использования.

Экономические аспекты использования

Приобретение ТЭН 45 А13/1,0 стоит от 240 до 297 рублей, что делает его доступным вариантом для большинства потребителей. Однако не забудьте учесть также затраты на электроэнергию: эффективность работы устройства зависит от уровня изоляции емкости, где находится ТЭН.

Таким образом, правильный выбор, установка и регулярное обслуживание ТЭН 45 А13/1,0 могут значительно сократить расходы на нагрев воды, а также продлить срок службы устройства. Перейдем к более глубоким аспектам эксплуатации и возможностям, которые открывает этот электронагреватель.
