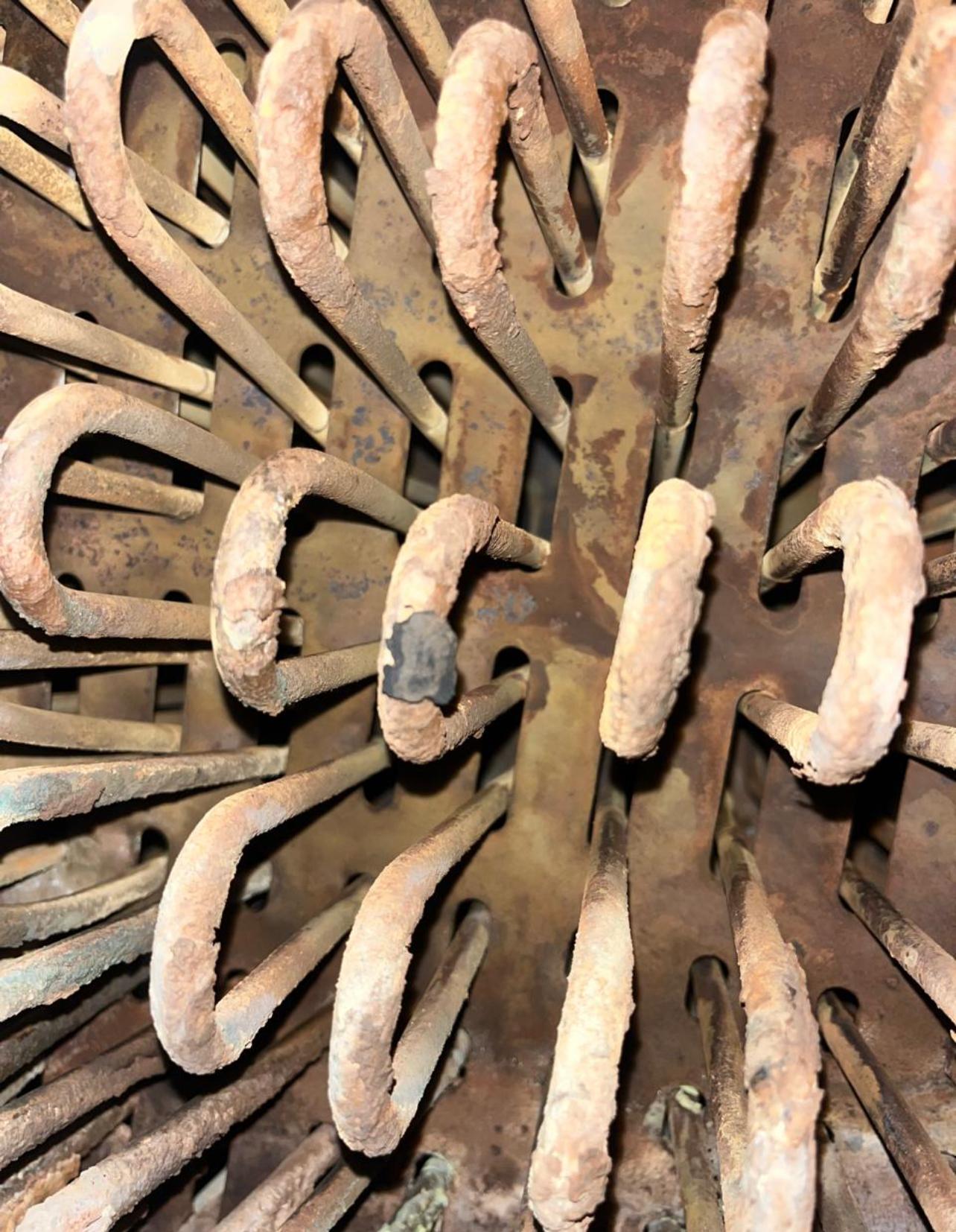

ТЭН воздушный, многовитковый (змеевик). Напряжение: 400 В (380-400 В). Мощность одного ТЭНа: 2.0 или 3.0 квт Материал: Нержавеющая сталь (AISI 304/321), так как среда влажная и агрессивная.
ТЭН воздушный, многовитковый (змеевик).
Напряжение: 400 В (380-400 В).
Мощность одного ТЭНа: 2.0 или 3.0 квт
Материал: Нержавеющая сталь (AISI 304/321), так как среда влажная и агрессивная.
Конструктивные особенности и принципы работы
Многовитковый воздушный ТЭН (змеевик) строится на базе спирального нагревательного элемента, намотанного в форме змеевика для максимальной плотности навивки и увеличения площади нагрева. Основные компоненты:
- Нагревательный виток: Никелевый сплав (MC или HC) диаметром 1,0–3,3 мм, изолированный магнезиевым оксидом (MgO) для высокой теплопроводности и электрической прочности.
- Оболочка: Трубка или манжета из нержавеющей стали AISI 304/321, устойчивой к коррозии в влажной и агрессивной среде (пар, конденсат, химические пары). Толщина стенки 0,5–1,0 мм обеспечивает герметичность и защиту от влагопроникновения.
- Крепление: Винтовые манжеты (тип FB), эксцентриковые скобы, запорные системы или фланцы (G 1 1/2″ или Ø19–25 мм) для плотной посадки с допуском, обеспечивающей оптимальную теплопередачу.
- Контактные стержни: Длина 40–630 мм, для подключения к трехфазной сети 380–400 В.
Принцип работы: Электрический ток проходит через спиральный элемент, нагревая воздух конвекцией. Змеевиковая форма позволяет достигать концентрации мощности до 10–15 Вт/см² без локального перегрева, с отклонением мощности ±2%. В влажных условиях нержавейка AISI 321 (с титановой стабилизацией) предотвращает межкристаллитную коррозию при температурах до 800°C.
| Параметр | Значение для 2,0 кВт | Значение для 3,0 кВт |
|---|---|---|
| Напряжение | 380–400 В (3 фазы) | 380–400 В (3 фазы) |
| Мощность | 2,0 кВт | 3,0 кВт |
| Диаметр трубки | 8–16 мм | 10–18 мм |
| Длина змеевика | 280–2000 мм | 400–3000 мм |
| Площадь нагрева | 0,15–0,3 м² | 0,2–0,45 м² |
| Макс. температура | 600–800°C | 600–800°C |
| Вес одного ТЭНа | 0,8–1,5 кг | 0,9–2,0 кг |
Материалы и стойкость к агрессивным условиям
Нержавеющая сталь AISI 304/321 — ключевой выбор для влажной и агрессивной среды:
- AISI 304: Хромоникелевая сталь (18/8 Cr/Ni), устойчива к паровой коррозии, окалинообразованию до 870°C. Обеспечивает герметичность торцов и защиту от влаги.
- AISI 321: Стабилизированная титаном версия 304, предотвращает коррозию при 425–900°C в присутствии хлоридов и влажности. Идеальна для вентиляционных систем с конденсатом.
Дополнительно: Защитные покрытия (керамика или силикон) и изоляторы на стержнях минимизируют поверхностные заряды и коррозию. В отличие от меди или углеродистой стали, нержавейка не разрушается в кислотных парах (pH 4–9).
Применения в промышленности и быту
Воздушные змеевиковые ТЭНы на 2–3 кВт используются там, где нужен быстрый и равномерный обогрев воздуха:
- Вентиляция и кондиционирование: Нагрев приточного воздуха в влажных помещениях (теплицы, фермы, бассейны).
- Сушильные камеры: Для древесины, текстиля, продуктов в агрессивной среде (пищевая промышленность).
- Промышленные печи и воздуховоды: Обогрев газовоздушных смесей до 500°C.
- Поилки и резервуары: Подогрев воздуха/воды в зоотехнии (1+1 кВт элементы).
- Бойлеры косвенного нагрева: Дополнительный воздушный нагрев в системах ГВС (до 2400 л/ч).
Типичное применение: Установка в кабельных каналах или на корпусах сопел с рефлектирующей трубкой для фокусировки тепла.
Преимущества многовитковой формы
- Компактность: До 2–3 раз выше плотность мощности по сравнению с прямыми ТЭНами.
- Быстрый монтаж: Эксцентриковые скобы, аксиальное стяжение.
- Равномерность: Змеевик распределяет тепло по объему, снижая риск локального перегрева.
Монтаж, подключение и меры безопасности
Необходимые инструменты и материалы
- Ключ динамометрический (момент 20–30 Нм для фланцев).
- Изоляторы керамические, термопасту для контакта.
- Термостат (30–75°C, отключение при 87°C).
- Мультиметр для проверки сопротивления (для 3 кВт ~50 Ом на фазу).
Пошаговая инструкция установки
- Подготовка: Проверить целостность змеевика, сопротивление изоляции (>1 МОм при 500 В). Очистить посадочное место от грязи.
- Фиксация: Вставить в паз/манжету, затянуть эксцентриковую скобу или фланец (допуск посадки 0,1 мм для плотного прижима).
- Подключение: Трехфазное (L1-L2-L3-N), длина стержней 40–630 мм. Использовать клеммы с изоляцией IP44.
- Термоконтроль: Установить капиллярный терморегулятор (+40°C макс.) или встроенный (TR30-75°C).
- Пуск: Нагрузка gradual (10 мин холостого хода), проверить температуру поверхности <200°C.
Предосторожности: Земля обязательна, вентиляция для отвода тепла, защита от вибраций. Избегать намотки витков друг на друга для предотвращения перегрева.
Типичные ошибки: Недостаточный прижим (снижение КПД на 20–30%), игнорирование влажности (коррозия за 6 месяцев), отсутствие термостата (риск пожара).
Сравнение вариантов 2,0 кВт vs 3,0 кВт
| Критерий | 2,0 кВт ТЭН | 3,0 кВт ТЭН | Рекомендация |
|---|---|---|---|
| Объем воздуха/ч | 200–400 м³ | 300–600 м³ | 3 кВт для больших систем |
| Цена (ориент.) | 5–8 тыс. руб. | 6–12 тыс. руб. | 2 кВт для влажных сред (меньше конденсата) |
| Срок службы | 5000–8000 ч | 4000–7000 ч | AISI 321 продлевает на 30% |
| Энергоэфф. | 95% | 94% | Оба по ГОСТ 13268-88 |
Выбор: Для агрессивной среды — AISI 321, 2 кВт (меньше тепловой нагрузки). Производители: Parpol, Hajdu, Element Komforta, S-Tank (с термостатом).
Технические спецификации и стандарты
- ГОСТ 13268-88: Конструкция, размеры, приемка. Допуски: длина ±2%, мощность ±5%.
- Диапазоны: Длина 250–6300 мм, температура воздуха до 500°C, влажность 100%.
- Сертификация: Международные стандарты, испытания на коррозию.
В баках ГВС (типа S-Tank HFWT) аналогичные змеевики из нержавейки дают 2400 л/ч ГВС без анода.
Преимущества, недостатки и инновации
Плюсы
- Высокая надежность в влажных условиях (срок 5–10 лет).
- Гибкость: Кастомные витки, рефлекторы для +20% КПД.
- Экономия: Дешевле литых медных аналогов.
Минусы
- Чувствительность к вибрациям (требует демпферов).
- Ограничение по мощности (макс. 3 кВт на элемент).
Инновации
Интеграция с змеевиком теплообменника (как в HFWT), воздушное охлаждение конденсатора, смарт-термостаты IP44. В поилках — комбо с капиллярными датчиками для +40°C.
Экспертные рекомендации и отзывы
Эксперты рекомендуют комбинировать 2–3 ТЭНа для 6–9 кВт в крупных системах (бойлеры 750 л). Отзывы: «Надежды в фермах, нагрев равномерный, нержавейка не ржавеет даже при 90% влажности» (аналогично Parpol). Ошибки выбора: Игнорирование фазности (только 380 В).
Далее мы углубимся в некоторые ключевые аспекты выбора и эксплуатации многовитковых ТЭНов, а также рассмотрим случаи, когда их применение может быть особенно эффективным.
Наружные условия эксплуатации
Воздушные многовитковые ТЭНы (змеевики) предназначены для работы в сложных эксплуатационных условиях. При выборе места установки важно учитывать факторы температуры, влажности и потенциального воздействия химических веществ, которые могут повлиять на эффективность и срок службы оборудования.
Температурные условия
Змеевики могут функционировать при высоких температурах до 800°C, в то время как максимальная температура воздуха не должна превышать 500°C. Это означает, что в системах, где возможны перепады температур, необходимо устанавливать стабилизирующие элементы, чтобы избежать перегрева и повреждения оборудования.
Влияние влажности
Работа в условиях высокой влажности требует особого внимания к материалам и конструкции. ТЭНы из нержавеющей стали AISI 304 и AISI 321 обеспечивают защиту от коррозии, однако важно периодически проводить осмотр и обслуживание для предотвращения возможных повреждений. Основная задача состоит в том, чтобы минимизировать возможность образования конденсата на теплообменниках.
Управление и автоматизация системы
Для повышения эффективности работы многовитковых ТЭНов целесообразно интегрировать современные системы управления и автоматизации. Это позволяет не только оптимизировать энергопотребление, но и оперативно реагировать на изменения в рабочих параметрах.
Термостаты и датчики
Современные термостаты могут обеспечивать точное регулирование температуры, а также включать и отключать устройства в зависимости от показателей окружающей среды. Использование цифровых датчиков дает возможность более эффективно контролировать рабочие параметры системы и предотвращать перегрев.
Интеграция с Энергосистемами
Интеграция с энергосистемами, такими как автономные источники питания или солнечные батареи, также является актуальной темой. Это не только увеличивает надежность системы, но и снижает затраты на электроэнергию.
Сравнительный анализ модернизаций
Важно регулярно обновлять оборудование для повышения его функциональности и производительности. Ниже приведена таблица, показывающая сравнительные характеристики модернизированных решений по сравнению с исходными параметрами:
| Модернизированное решение | Преимущества | Недостатки |
|---|---|---|
| Использование AISI 321 | Устойчивость к более высоким температурам и влажности | Высокая стоимость материала |
| Цифровая автоматизация | Точный контроль температуры, снижение энергозатрат | Необходимость в сложном обслуживании и настройке |
| Системы видеонаблюдения | Улучшенный контроль эксплуатации и диагностика | Повышение первоначальных затрат |
Проблемы и решения
По мере эксплуатации воздушных многооплетеных ТЭНов могут возникать различные проблемы. Вот некоторые распространенные ситуации и способы их решения:
- Проблемы с коррозией: Регулярная проверка герметичности и профилактика помогут продлить срок службы оборудования. Использование дополнительных защитных покрытий может также снизить риск коррозии.
- Перегрев: Установка термостатов и автоматических регуляторов температуры значительно снижает риск перегрева и способствует эффективному использованию ресурсов.
- Проблемы с подключением: Четкое следование инструкциям по подключению и соблюдение всех норм безопасности критически важны для успешной работы системы.
Будущее технологий воздушных ТЭНов
С учетом множества инноваций, которые уже активно внедряются в систему отопления и вентиляции, можно смело утверждать, что технологии, основанные на многовитковых ТЭНах, будут продолжать развиваться. Интеграция с интеллектуальными системами и использование материалов нового поколения позволит значительно повысить энергоэффективность и надежность таких устройств в будущем.
Продолжая тему технологий, мы можем обсудить последние тренды и новшества в области применения воздушных ТЭНов, а также их влияние на рынок котлов и нагревательных систем.
