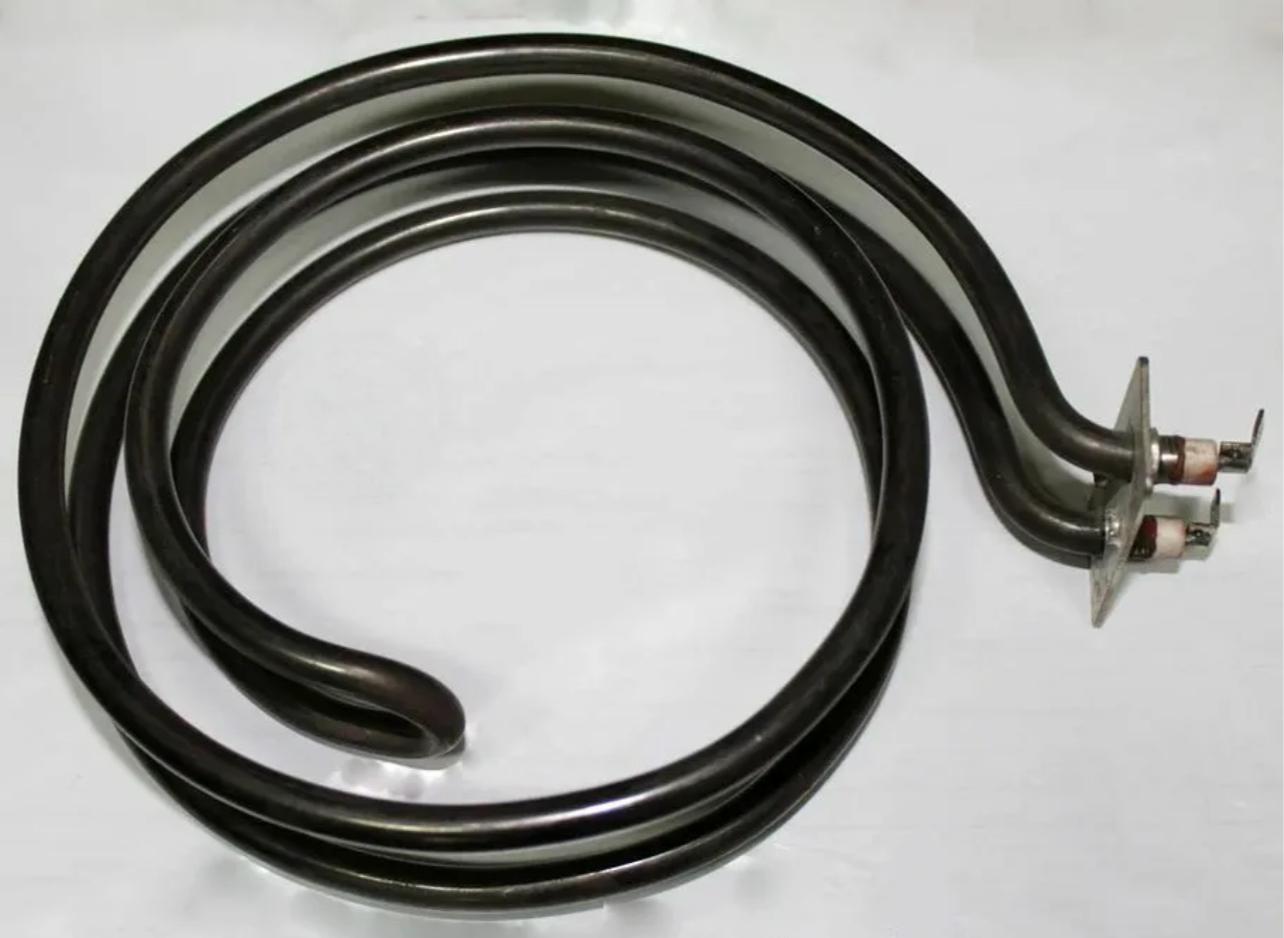

Тэн воздушный для вентиляции и кондиционирования. Универсальный. Мощность 1500, напряжение 220 В

Тэн воздушный для вентиляции и кондиционирования. Универсальный. Мощность 1500, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Воздушный ТЭН состоит из металлической трубки, внутри которой размещена нихромовая спираль с высоким омическим сопротивлением. Она изолирована и заполнена диэлектриком, таким как периклаз или магнезит, что обеспечивает максимальную герметичность и теплопроводность. Контактные стержни предназначены для подключения, а изоляторы предотвращают короткое замыкание.

Ключевые элементы конструкции:

• Трубка: диаметр
  8–13 мм (стандарт для универсальных моделей 1500 Вт), длина активной зоны l_a от 80 см до 3,5 м, развернутая длина L до 350 см.
• Наполнитель: обеспечивает передачу тепла от спирали к оболочке без перегрева.
• Оребрение: алюминиевая или стальная лента, навитая на трубку, увеличивает площадь теплообмена на 5–10 раз, что критично для вентиляции с потоком воздуха >6 м/с.
• Крепления: штуцеры (М12–М22, G1/2″), фланцы, пластины из нержавейки или углеродистой стали, фиксируемые опрессовкой, пайкой или аргонной сваркой.

Важным аспектом является расчет мощности, который выполняется по формуле P = U² / R, где для 220 В и 1500 Вт общее сопротивление R ≈ 32,27 Ом. Удельная мощность составляет ~4–5 Вт/см² для воздушных сред, с температурой оболочки 450–600°C.

Классификация по рабочей среде (по ГОСТ 13268-88)

Воздушные ТЭНы маркируются буквами для разных условий в вентиляции и кондиционировании:

Для универсального ТЭНа 1,5 кВт 220 В оптимальна маркировка O/K, так как в вентиляции воздух движется вентиляторами со скоростью 6–10 м/с, что обеспечивает надежный обдув и предотвращает перегрев.

Технические характеристики универсальной модели 1500 Вт 220 В

Стандартные параметры для воздушных ТЭНов в вентиляцию (аналогично моделям 1–2 кВт):

Пример маркировки: ТЭН-130D13/1,5O220 (D13=диаметр 13 мм, 1,5=кВт, O=подвижный воздух, 220 В).

Применение в вентиляции и кондиционировании

Универсальный воздушный ТЭН 1,5 кВт является ключевым элементом в:

• Электрокалориферах: нагрев приточного воздуха в вентиляционных установках, подъем температуры на 20–40°C при расходе 100–200 м³/ч.
• Тепловых завесах: обдув дверных проемов, предотвращение поступления холодного воздуха.
• Кондиционерах и рекуператорах: подогрев в переходном сезоне, интеграция с вентиляторами для равномерного распределения тепла.
• Промышленной вентиляции: сушки, ковровые покрытия, пищевое производство (вокруг конвекционных вентиляторов).
• Системы HVAC: модульные блоки с оребрением для высокой эффективности в подвижном воздухе.

Преимущества в вентиляции:

• Высокий КПД: оребрение повышает теплоотдачу на 300–500% по сравнению с гладкими ТЭНами.
• Универсальность: совместим с вентиляторами (диаметр 31–80 см для размещения в центре).
• Быстрый запуск: выход на режим за 1–2 мин.
• Примеры: в печах конвекции для равномерного прогрева, тепловых пушках.

Монтаж, подключение и безопасность

Пошаговая инструкция по установке в вентиляцию

1. Подготовка: отключите питание, проверьте совместимость (мощность, длина, Ø воздуховода).
2. Монтаж: вставьте ТЭН в гильзу/воздуховод, зафиксируйте штуцером G1/2″ или фланцем. Обеспечьте зазор 50–100 мм от стенок для обдува.
3. Подключение: используйте клеммную колодку, медные провода сечением 2,5 мм². Последовательное/параллельное соединение для 220 В (не перегружайте).
4. Интеграция: разместите перед/после вентилятора, добавьте термостат (макс. 120°C воздуха).
5. Пуск: протестируйте на холостом ходу, измерьте ток (I=1500/220≈6,8 A).
6. Обслуживание: чистка от пыли раз в 500 ч, замена при падении мощности >10%.

Инструменты: отвертка, мультиметр, термометр, уплотнитель (силикон/кварцевая песчаная засыпка).

Меры безопасности:

• Обязательный обдув >6 м/с для моделей O/K, иначе риск перегрева до 800°C.
• Защита: автомат 10 A, термодатчик, заземление.
• Запреты: работа без потока, в агрессивных газах без титана, при влажности >80% без нержавейки.
• Типичные ошибки: недостаточная длина (перегрев), игнор оребрения (низкий КПД).

Материалы и выбор для долговечности

Критерии выбора универсального ТЭНа 1,5 кВт:

• Поток воздуха: >6 м/с → O/K с оребрением.
• Длина воздуховода: l_a = 1–1,7 м.
• Бюджет: углеродистая сталь для быта, нержавейка для пром.
• Отзывы: надежность в калориферах (ресурс 2000+ ч), компактность.

Преимущества и недостатки

Плюсы:

• Компактность: вписывается в Ø100 мм воздуховоды.
• Экономия: 1,5 кВт нагревает 100 м³/ч на 30°C при КПД 90%.
• Гибкость: заказ под габариты (длина, форма).
• Экологичность: без открытого огня, для чистых помещений.

Минусы:

• Чувствительность к пыли: требует фильтров в вентиляции.
• Ограничение мощности: для больших объемов комбинировать 2–3 шт.
• Перегрев без обдува: обязательны вентиляторы.

Перспективы и инновации

Современные ТЭНы интегрируют с IoT-термостатами для умного кондиционирования, используют жаропрочную нержавейку для 700°C+. В промышленности — для конвекционных печей в пищевом производстве (равномерный нагрев с вентиляторами). Тенденция роста спроса на энергоэффективные модели с оребрением для стандартов EC HVAC наметила вектор к новому качеству отопительных решений.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и экономия энергии

При использовании воздушного ТЭНа мощностью 1500 Вт в системах вентиляции и кондиционирования важным фактором является его эффективность и экономия энергии. Наиболее актуальными являются параметры, которые позволяют уменьшить стоимость эксплуатации и повысить уровень теплоотдачи.

Коэффициент полезного действия (КПД)

Эффективность ТЭНа напрямую связана с его КПД. Модели с оребрением становятся более эффективными, так как увеличенная площадь поверхности обеспечивает лучшее теплообмен. Данные показывают, что КПД подобных ТЭНов может достигать 90%, что позволяет снизить энергозатраты на отопление помещений, особенно в условиях переменных температур.

Сравнение с альтернативами

В сравнении с традиционными методами обогрева, такими как конвективные обогреватели или радиаторы, воздушные ТЭНы предлагают более быстрый и равномерный нагрев воздуха. Следует учитывать, что это обеспечивает не только комфорт, но и экономическую выгоду:

Эта таблица подчеркивает основные преимущества воздушных ТЭНов, что делает их всё более популярными на рынке.

Техническое обслуживание и долговечность

Долговечность воздушных ТЭНов, как упоминалось ранее, зависит от качественных материалов и правильной эксплуатации. Важно следить за состоянием устройства, чтобы избежать поломок и неэффективности.

Регулярное обслуживание

Процесс обслуживания включает в себя следующие ключевые шаги:

• Очистка: необходимо периодически очищать ТЭН от скоплений пыли и загрязнений, что поможет поддерживать высокий уровень теплоотдачи.
• Проверка подключений: раз в несколько месяцев стоит проверять надежность электрических соединений и устранить возможные проблемы.
• Профилактика: рекомендуется проводить профилактические осмотры, особенно перед началом отопительного сезона, чтобы убедиться в исправной работе устройства.

Ожидаемый срок службы

Согласно рекомендациям производителей, срок службы воздушных ТЭНов составляет от 1500 до 5000 часов. Однако при правильном уходе и регулярном обслуживании срок службы может значительно увеличиться. Модели, выполненные из нержавеющей стали или титана, могут работать эффективнее, особенно в агрессивной среде.

Дополнительные возможности интеграции

С учётом развития технологий, современные воздушные ТЭНы могут быть интегрированы в умные системы отопления и кондиционирования. Это открывает новые горизонты для повышения их эффективности за счет автоматизации процессов управления температурой и влажностью.

Системы автоматизации

Современные технологии позволяют интегрировать ТЭНы с:

• IoT-устройствами: возможность удалённого управления и мониторинга параметров, таких как температура и расход воздуха.
• Системами управления HVAC: автоматизация временных режимов работы в зависимости от времени года или дня.
• Термостатами: встроенные сенсоры позволяют точно регулировать температуру, предотвращая перегрев и экономя энергию.

Выводы

Интеграция современных технологий в систему управления воздушными ТЭНами не только усложняет, но и значительно оптимизирует их использование, повышая общий уровень комфорта и эффективности. Эти нововведения предполагают возможность дальнейшего роста интереса к воздушным ТЭНам и их применению в различных областях, от бытовых до промышленных условий.

В заключение, стоит отметить, что будущие разработки в области технологий и материалов позволят значительно расширить функциональность ТЭНов и сделать их ещё более привлекательными для пользователей.
