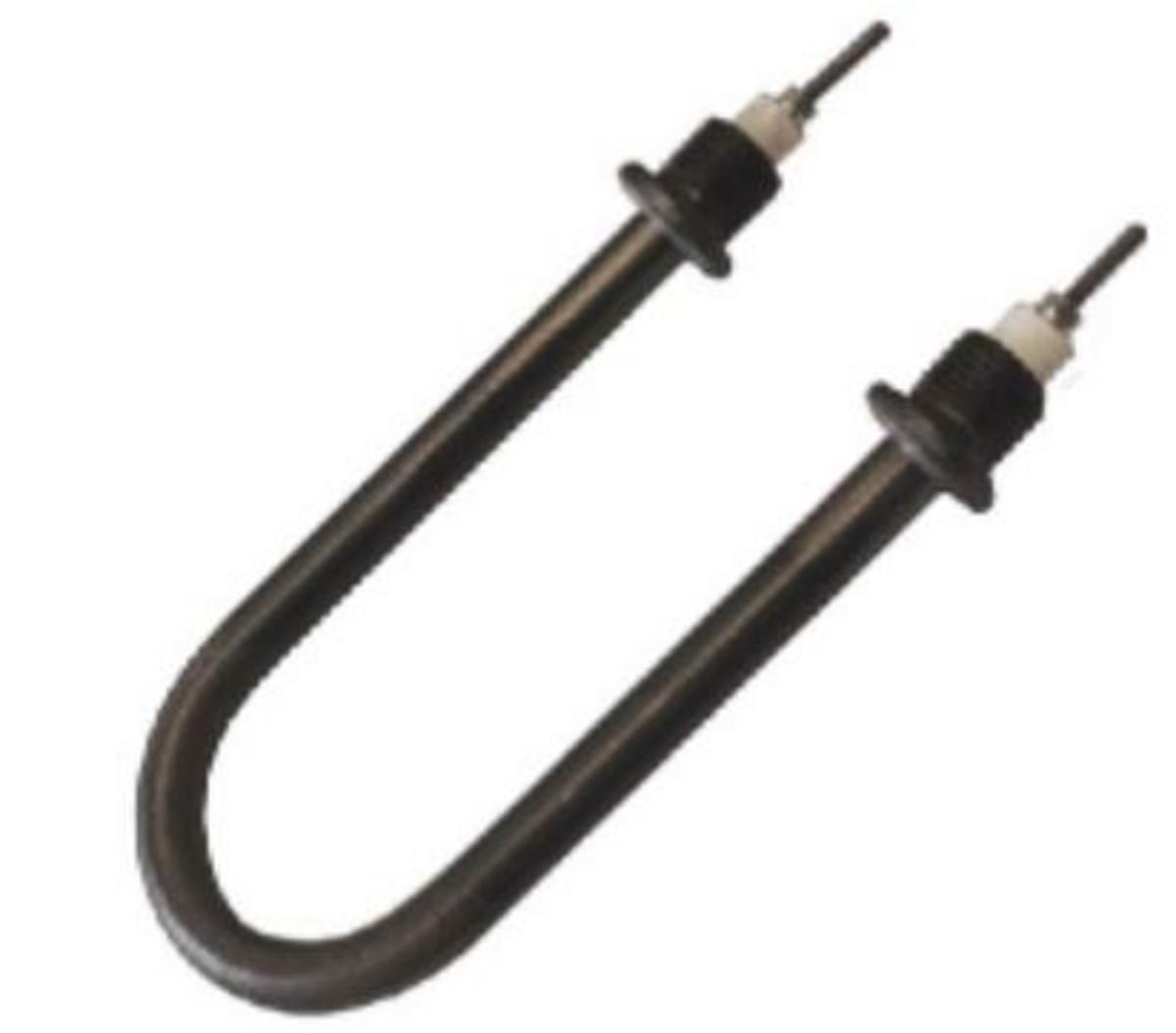

Тэн водяной 2,5 квт. Диаметр 13 мм, напряжение 220 В, со штуцером.
Тэн водяной 2,5 квт. Диаметр 13 мм, напряжение 220 В, со штуцером.
Конструкция и принцип работы
ТЭН состоит из металлической трубки (оболочки) диаметром 13 мм, внутри которой размещена нихромовая нагревательная спираль, изолированная диэлектрическим наполнительным материалом (например, оксид магния). Концы трубки герметизированы, оснащены керамическими изоляторами и контактными стержнями с резьбой (обычно M4). Штуцер служит для монтажа: он вкручивается в стенку резервуара, обеспечивая фиксацию и герметичность.
<h3>Нагревательный процесс</h3>
<p>При подаче 220 В спираль нагревается, тепло передается через наполнитель и оболочку в воду. Максимальная температура нагрева достигает до 100°C, что подходит для водяных сред с pH 5-7 (вода, слабые растворы кислот).</p>
<h3>Развертка и формы</h3>
<p>Развернутая длина трубки варьируется от 600 до 1200 мм, а габаритная длина может составлять от 270 до 617 мм. ТЭНы могут иметь различные формы: U-образные, прямые или с изгибами (например, ф.2 с радиусом изгиба R30).</p>
<h3>Крепеж</h3>
<p>Штуцеры могут быть различными, такие как M22x1,5, M18x1,5 или G½, с контргайками. Резьба контактных стержней обычно M4 или шпильки.</p>
<h2>Материалы и варианты исполнения</h2>
<p>Основными материалами, используемыми для изготовления ТЭНов, являются:</p>
<ul>
<li>Медь: обеспечивает высокую теплопроводность и коррозионную стойкость в чистой воде.</li>
<li>Нержавеющая сталь: устойчива к агрессивным средам и имеет длительный срок службы.</li>
<li>Латунь: часто используется в комплектах с терморегуляторами, например, для оборудования Ariston.</li>
</ul>
<h3>Сравнение материалов</h3>
<table>
<tr>
<th>Материал</th>
<th>Преимущества</th>
<th>Недостатки</th>
<th>Применение</th>
</tr>
<tr>
<td>Медь</td>
<td>Отличная теплопроводность, быстрая отдача тепла</td>
<td>Чувствительность к жесткой воде</td>
<td>Медтехника, бойлеры</td>
</tr>
<tr>
<td>Нержавеющая сталь</td>
<td>Коррозионностойкость, долговечность</td>
<td>Меньшая теплопроводность</td>
<td>Котлы, баки, промышленные установки</td>
</tr>
</table>
<h2>Технические характеристики и маркировка</h2>
<p>Стандартная маркировка для ТЭНа выглядит следующим образом: <strong>60 А 13/2,5 P 220 ф.2 R30</strong>, где:</p>
<ul>
<li>60 см - развернутая длина;</li>
<li>A - длина стержней;</li>
<li>13 мм - диаметр;</li>
<li>2,5 кВт - мощность;</li>
<li>P - применение (вода);</li>
<li>220 В - напряжение;</li>
<li>ф.2 - форма;</li>
<li>R30 - радиус изгиба.</li>
</ul>
<p>Фактические характеристики могут варьироваться, например, напряжение 220 В является стандартным для бытовых сетей, а мощность линейно зависит от длины, с удельной нагрузкой примерно 4–8 Вт/см.</p>
<h2>Применение</h2>
<p>ТЭН водяной мощностью 2,5 кВт находит применение как в быту, так и в различных промышленных сферах:</p>
<ul>
<li><strong>Бытовое использование</strong>: водонагреватели, бойлеры, котлы, позволяющие использовать для нагрева воды.</li>
<li><strong>Промышленное применение</strong>: используется в медтехнике для стерилизаторов, в производственных процессах для нагрева в резервуарах и системах горячего водоснабжения.</li>
</ul>
<h2>Установка и подключение: пошаговое руководство</h2>
<ol>
<li><strong>Подготовка</strong>: отключите электричество, слейте воду. Подготовьте инструменты - ключи под выбранный штуцер, тестер, герметик.</li>
<li><strong>Монтаж</strong>: вкрутите штуцер в отверстие резервуара с использованием контргайки и паронитовых шайб для герметичности.</li>
<li><strong>Подключение</strong>: подключите клеммы к фазе и нулю, установите терморегулятор и защитные устройства.</li>
<li><strong>Проверка</strong>: проведите тест на утечку и пробный запуск, избегая сухого хода.</li>
<li><strong>Ошибки</strong>: следите за плотностью соединений и состоянием стержней.</li>
</ol>
<h3>Меры безопасности</h3>
<p>Максимальная рабочая температура достигает 100°C, рекомендуется наличие защиты от перегрева и заземление для безопасной эксплуатации. Срок службы ТЭНа может составлять от 5 до 10 лет при использовании в чистой воде.</p>
<h2>Преимущества и недостатки</h2>
<h3>Плюсы</h3>
<ul>
<li>Компактные размеры, что позволяет устанавливать устройство в узкие емкости.</li>
<li>Универсальность для использования в бытовой электрической сети на 220 В.</li>
<li>Доступная стоимость, в пределах 500–700 рублей.</li>
<li>Легкость и быстрота замены благодаря стандартным размерам.</li>
</ul>
<h3>Минусы</h3>
<ul>
<li>Чувствительность к образованию накипи, поэтому желательно использовать фильтры.</li>
<li>Ограничение по максимальной температуре; не подходит для паровых систем.</li>
<li>Необходимость точного подбора размеров при установке.</li>
</ul>
<h3>Таблица сравнения с аналогами</h3>
<table>
<tr>
<th>Модель/Источник</th>
<th>Диаметр</th>
<th>Штуцер</th>
<th>Длина</th>
<th>Материал</th>
<th>Цена (руб.)</th>
<th>Особенности</th>
</tr>
<tr>
<td>120.22.000</td>
<td>12 мм</td>
<td>M18x1,5</td>
<td>617 мм</td>
<td>Медь</td>
<td>По запросу</td>
<td>Медтехника</td>
</tr>
<tr>
<td>60А13/2,5</td>
<td>13 мм</td>
<td>M22</td>
<td>~600 мм</td>
<td>Нержавеющая сталь</td>
<td>545</td>
<td>Форма R30</td>
</tr>
<tr>
<td>U-образный</td>
<td>10 мм</td>
<td>G½</td>
<td>-</td>
<td>Нержавеющая сталь</td>
<td>700</td>
<td>Макс. 100°C</td>
</tr>
<tr>
<td>270 мм</td>
<td>13 мм</td>
<td>-</td>
<td>270 мм</td>
<td>Нержавеющая сталь</td>
<td>-</td>
<td>Шпильки</td>
</tr>
</table>
<h2>Цены, производители и покупка</h2>
<p>Цены на ТЭНы варьируются в диапазоне от 545 до 703 рублей в розничной продаже, в то время как оптовые закупки (от 50 штук) могут значительно снизить расходы. Основные производители включают российские компании, такие как Medrk, Petroten и ITA-Group, а также аналоги оборудования Ariston. Покупку можно осуществить как в онлайн-магазинах (Ozon, Eraopt), так и в специализированных магазинах (Ten66, Neoteam) с доставкой по более чем 100 городам России.</p>
<h2>Советы по выбору и эксплуатации</h2>
<p>При выборе ТЭНа рекомендуется учитывать следующие моменты:</p>
<ul>
<li>Для жесткой воды лучше использовать модели из нержавеющей стали, для быстрого нагрева - медные.</li>
<li>Очистка от накипи должна проводиться ежегодно, с применением уксуса (5% раствор).</li>
<li>Следует обратить внимание на альтернативные решения, такие как керамические ТЭНы, которые имеют более долгий срок службы, но и более высокую цену.</li>
</ul>
<p>Данная информация основана на каталогах производителей и продавцов, охватывающих более 10 моделей. Следующая часть статьи будет посвящена более детальному анализу особенностей эксплуатации ТЭНов и рекомендациям по их применению.</p>
Усовершенствования и альтернативы ТЭНу
С учетом того, что традиционный ТЭН водяной является широко применяемым решением для нагрева воды, многие производители продолжают улучшать его характеристики и разрабатывать новые альтернативные технологии. Усложняются конструкции и внедряются инновации для повышения энергоэффективности и надежности работы.
<h3>Керамические ТЭНы</h3>
<p>Керамические нагреватели становятся все более популярными благодаря своей долговечности и устойчивости к образованию накипи. Эти устройства обеспечивают более равномерный нагрев и могут выдерживать более высокие температуры, что делает их идеальными для использования в сложных условиях.</p>
<h3>Инфракрасные нагреватели</h3>
<p>Инфракрасные системы нагрева работают по принципу излучения тепла, что позволяет быстрее нагревать воду без значительных потерь энергии. Хотя такие нагреватели более дороги, их эффективность может перекрывать затрату при долгосрочной эксплуатации.</p>
<h2>Специальные приложения и навыки установки</h2>
<p>ТЭНы водяные могут использоваться не только в стандартных бытовых бойлерах, но и в специализированных системах, таких как:</p>
<ul>
<li><strong>Системы отопления</strong>: применение ТЭНов в качестве основного источника тепла в автономных отопительных системах.</li>
<li><strong>Промышленные установки</strong>: использование в технологических процессах, где требуется поддержание заданной температуры жидкости.</li>
<li><strong>Терапевтические и медицинские установки</strong>: моделирование условий, нуждающихся в точном поддержании температуры воды, например, в стерилизаторах.</li>
</ul>
<h3>Навыки установки</h3>
<p>Для успешной установки ТЭНа требуется знание не только электрических норм, но и особенностей крепления и подключения к водоснабжению. Неправильная установка может привести к утечкам или перегреву, что важно учитывать при проведении работ.</p>
<h2>Тренды на рынке и будущее ТЭНов</h2>
<p>С развитием технологий и растущими требованиями к энергоэффективности, на рынке наблюдаются следующие тренды:</p>
<ul>
<li><strong>Умные технологии</strong>: ТЭНы с функцией удаленного управления и мониторинга через мобильные приложения становятся стандартом для современных домов.</li>
<li><strong>Гибридные системы</strong>: сочетание различных технологий нагрева для повышения общей эффективности системы.</li>
<li><strong>Повышение устойчивости к коррозии</strong>: новые покрытия и сплавы позволяют ТЭНам дольше служить в агрессивных водных средах.</li>
</ul>
<h2>Оптимизация расхода электроэнергии</h2>
<p>Эффективная эксплуатация ТЭНа также включает в себя оптимизацию его работы для снижения расходов электроэнергии. Вот несколько рекомендаций:</p>
<ul>
<li><strong>Регулирование температуры</strong>: использование терморегуляторов для поддержания идеиальной температуры воды, избегая её перегрева.</li>
<li><strong>Изоляция трубопроводов</strong>: это позволяет сократить теплопотери, что в свою очередь снижает потребление электроэнергии.</li>
<li><strong>Регулярное обслуживание</strong>: чистка от накипи и проверка электрических соединений для предотвращения сбоев и повышения эффективности.</li>
</ul>
<h2>Заключение</h2>
<p>Подход к выбору и эксплуатации ТЭНа требует внимательности и учета множества факторов. ТЕНа с мощностью 2,5 кВт и диаметром 13 мм продолжают оставаться надёжным решением для нагрева воды как в бытовых, так и в промышленных условиях. Правильная установка, регулярное обслуживание и использование современных технологий помогут обеспечить долговременную и эффективную работу устройства.</p>
