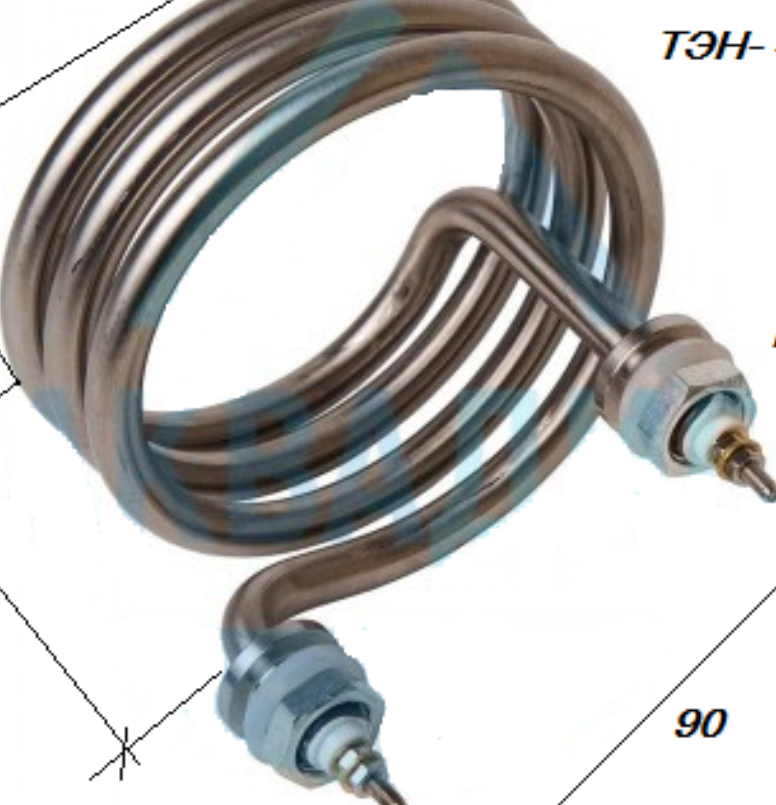

Тэн водяной. Напряжение 4,5 квт, напряжение 220 В.
Тэн водяной. Напряжение 4,5 квт, напряжение 220 В. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Технические характеристики и принцип работы
Основные технические параметры
| Параметр | Значение/Описание |
|---|---|
| Тип | Трубчатый электронагреватель (ТЭН) |
| Назначение | Нагрев воды |
| Мощность | 4,5 кВт |
| Напряжение | 220 В |
| Количество элементов | Часто блок из 3×1,5 кВт или 2×2,25 кВт |
| Материал | Сталь, нержавеющая сталь (нержавейка) |
| Форма | Блок, моноблок, муфтовый, фланцевый |
| Установочная длина | 320 мм, варьируется |
| Размеры фланца | G2,0, G2,5, 1″1/2 НР |
| Тип соединения | Фланцевое, резьбовое, муфтовое |
| Макс. рабочее давление | До 10 бар |
| Температурный диапазон | 35–75°C (опционально, регулируется термостатом) |
Пример: ТЭНБ-4,5 кВт, 220 В, сталь, фланец G2,5, установочная длина 320 мм.
Принцип работы
ТЭН состоит из металлической трубки, внутри которой находится спираль из высокоомного материала. При подключении к электросети через спираль проходит электрический ток, который нагревает ее. Тепло передается наружной трубке, а от нее — воде или другой среде, в которую погружен ТЭН.
Для работы в водной среде важно использовать герметичные соединения во избежание протечек и коротких замыканий. Фланцевые и резьбовые соединения обеспечивают надежное крепление и герметичность.
Конструкция и варианты исполнения
Типы ТЭНов для воды мощностью 4,5 кВт
- Блочные ТЭНы (ТЭНБ): Состоят из нескольких трубчатых нагревателей, объединенных на общем фланце. Часто используются в баках, бойлерах, промышленных емкостях.
- Муфтовые ТЭНы: Крепятся с помощью муфты, подходят для установки в боковую стенку резервуара.
- Фланцевые ТЭНы: Имеют фланец с резьбой для герметичного крепления к стенке емкости.
Материалы
- Углеродистая сталь: Применяется в простых бытовых нагревателях.
- Нержавеющая сталь (нержавейка): Для агрессивных сред и долговечности.
- Медь, титан: В специальных случаях для требовательных условий.
Размеры и соединения
- Диаметр фланца: G2,0 (59 мм), G2,5, 1″1/2 и др.
- Установочная длина: Обычно от 320 мм, зависит от модели.
- Тип соединения: Фланец с резьбой или под ключ, муфта с уплотнительным кольцом.
Применение водяных ТЭНов 4,5 кВт
- Бытовые водонагреватели (бойлеры)
- Промышленные емкости для воды и масла
- Системы отопления
- Самодельные нагревательные установки
- Специальные установки для саун, бассейнов, прачечных
ТЭНы данного типа легко монтируются и заменяются, что делает их популярными для ремонта и модернизации оборудования.
Подключение и установка
Необходимые инструменты и материалы
- ТЭН водяной 4,5 кВт, 220 В
- Ключи, отвертки
- Герметик или уплотнительное кольцо
- Электрические провода (сечение по расчету тока)
- Мультиметр для проверки сопротивления
- Инструмент для зачистки проводов
Пошаговая инструкция по установке
- Отключить питание устройства и удостовериться в отсутствии напряжения.
- Слить воду из бака или емкости, где устанавливается ТЭН.
- Демонтировать старый ТЭН (если требуется замена).
- Очистить посадочное место от накипи и загрязнений.
- Установить новый ТЭН с герметиком или уплотнительным кольцом, закрепить фланец или муфту.
- Подключить электрические провода согласно схеме (фаза, ноль, земля).
- Проверить герметичность соединений.
- Проверить сопротивление ТЭНа мультиметром.
- Включить питание и проверить работу устройства.
Расчет сопротивления и проверка ТЭНа
Сопротивление ТЭНа можно рассчитать по формуле:
R = U² / P
где U = 220 В, P = 4500 Вт (4,5 кВт):
R = 220² / 4500 ≈ 10,76 Ом
Если показания мультиметра значительно отличаются, это может свидетельствовать о неисправности нагревателя.
Критерии выбора водяного ТЭНа 4,5 кВт, 220 В
Основные критерии
- Материал: Для воды — сталь или нержавейка.
- Тип крепления: Фланец, муфта, резьба.
- Габариты: Длина и диаметр установочного отверстия.
- Мощность и напряжение: Соответствие электросети.
- Рабочее давление: Обычно до 10 бар, уточнять по техническим данным.
- Производитель и гарантия: Надежные бренды, такие как Тэн-Миасс и Завод ТЭН №1.
Сравнительная таблица популярных моделей
| Модель | Мощность | Напряжение | Материал | Тип соединения | Длина | Фланец |
|---|---|---|---|---|---|---|
| ТЭНБ-4,5кВт | 4,5 кВт | 220 В | Сталь | G2,5 | 320 мм | Да |
| Водяной ТЭН (нержавейка) | 4,5 кВт | 220 В | Нержавейка | 40 резьба | — | Да |
| ТЭН СЭВ-4,5кВт | 4,5 кВт | 220/380 В | Сталь | Фланец | — | Да |
| Блок ТЭН 4,5 кВт (ТизТэн) | 4,5 кВт | 230 В | Сталь | G2,0 | — | Да |
Советы по выбору
- Для бытовых водонагревателей подходят ТЭНы из нержавеющей стали с фланцевым креплением.
- Для промышленных емкостей — блочные ТЭНы с возможностью регулировки мощности.
- Проверяйте совместимость размеров и типа соединения с вашим оборудованием.
Безопасность и обслуживание
- Запрещено подключать ТЭН к открытым емкостям без защиты от воды и короткого замыкания.
- Перед установкой и обслуживанием отключайте питание.
- Проверяйте герметичность соединений и целостность изоляции.
- Регулярно очищайте ТЭН от накипи для продления срока службы.
Преимущества и недостатки
Преимущества
- Универсальность применения (вода, масло, дозаторы и др.)
- Легкость замены и обслуживания
- Высокая мощность и эффективность нагрева
- Долговечность при правильной эксплуатации (срок службы более 5000 часов)
Недостатки
- Образование накипи (требуется регулярная чистка)
- Чувствительность к перепадам напряжения
- Риск перегрева при неправильной установке или отсутствии терморегуляции
Примеры популярных моделей и брендов
- Тэн-Миасс: ТЭНБ-4,5 кВт, вода, 220 В, сталь, фланец G2,5, установочная длина 320 мм.
- Завод ТЭН №1: Водяной ТЭН из нержавейки, 4,5 кВт, 220 В, блок 40 резьба.
Советы по эксплуатации и ремонту
- Регулярно проверяйте состояние ТЭНа (сопротивление, герметичность, накипь).
- Не включайте ТЭН без воды — это может привести к перегоранию.
- Используйте устройства защиты (УЗО, автоматические выключатели).
- При замене ТЭНа выбирайте аналогичные по параметрам модели.
Подключение и установка
Следующий раздел будет посвящен более детальному описанию процесса подключения и установки водяного ТЭНа мощностью 4,5 кВт, а также рекомендациям по его эксплуатации и обслуживанию.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Подключение и установка
Необходимые инструменты и материалы
- ТЭН водяной 4,5 кВт, 220 В
- Ключи, отвертки
- Герметик или уплотнительное кольцо
- Электрические провода (сечение по расчету тока)
- Мультиметр для проверки сопротивления
- Инструмент для зачистки проводов
Пошаговая инструкция по установке
- Отключите питание устройства и убедитесь в отсутствии напряжения.
- Слейте воду из бака или емкости, где будет установлен ТЭН.
- При необходимости демонтируйте старый ТЭН.
- Очистите посадочное место от накипи и загрязнений.
- Установите новый ТЭН с герметиком или уплотнительным кольцом, закрепите фланец или муфту.
- Подключите электрические провода согласно схеме (фаза, ноль, земля).
- Проверьте герметичность соединений.
- Проверьте сопротивление ТЭНа мультиметром.
- Включите питание и проверьте работу устройства.
Расчет сопротивления и проверка ТЭНа
Сопротивление ТЭНа можно рассчитать по формуле:
R = U² / P
где U = 220 В, P = 4500 Вт (4,5 кВт):
R = 220² / 4500 ≈ 10,76 Ом
Если показания мультиметра значительно отличаются, это может свидетельствовать о неисправности нагревателя.
Критерии выбора водяного ТЭНа 4,5 кВт, 220 В
Основные критерии
- Материал: Для воды предпочтительнее использовать сталь или нержавеющую сталь.
- Тип крепления: Выбор между фланцем, муфтой или резьбой.
- Габариты: Убедитесь в соответствии длины и диаметра установочного отверстия.
- Мощность и напряжение: Должны соответствовать вашей электросети.
- Рабочее давление: Обычно до 10 бар, уточняйте по техническим данным.
- Производитель и гарантия: Рекомендуется выбирать надежные бренды, такие как Тэн-Миасс и Завод ТЭН №1.
Сравнительная таблица популярных моделей
| Модель | Мощность | Напряжение | Материал | Тип соединения | Длина | Фланец |
|---|---|---|---|---|---|---|
| ТЭНБ-4,5кВт | 4,5 кВт | 220 В | Сталь | G2,5 | 320 мм | Да |
| Водяной ТЭН (нержавейка) | 4,5 кВт | 220 В | Нержавейка | 40 резьба | — | Да |
| ТЭН СЭВ-4,5кВт | 4,5 кВт | 220/380 В | Сталь | Фланец | — | Да |
| Блок ТЭН 4,5 кВт (ТизТэн) | 4,5 кВт | 230 В | Сталь | G2,0 | — | Да |
Советы по выбору
- Для бытовых водонагревателей выбирайте ТЭНы из нержавеющей стали с фланцевым креплением.
- Для промышленных емкостей подойдут блочные ТЭНы с возможностью регулировки мощности.
- Проверяйте совместимость размеров и типа соединения с вашим оборудованием.
Безопасность и обслуживание
- Запрещено подключать ТЭН к открытым емкостям без защиты от воды и короткого замыкания.
- Перед установкой и обслуживанием отключайте питание.
- Проверяйте герметичность соединений и целостность изоляции.
- Регулярно очищайте ТЭН от накипи для продления срока службы.
Преимущества и недостатки
Преимущества
- Универсальность применения (вода, масло, дозаторы и др.)
- Легкость замены и обслуживания
- Высокая мощность и эффективность нагрева
- Долговечность при правильной эксплуатации (срок службы более 5000 часов)
Недостатки
- Образование накипи (требуется регулярная чистка)
- Чувствительность к перепадам напряжения
- Риск перегрева при неправильной установке или отсутствии терморегуляции
Примеры популярных моделей и брендов
- Тэн-Миасс: ТЭНБ-4,5 кВт, вода, 220 В, сталь, фланец G2,5, установочная длина 320 мм.
- Завод ТЭН №1: Водяной ТЭН из нержавейки, 4,5 кВт, 220 В, блок 40 резьба.
Советы по эксплуатации и ремонту
- Регулярно проверяйте состояние ТЭНа (сопротивление, герметичность, накипь).
- Не включайте ТЭН без воды — это может привести к перегоранию.
- Используйте устройства защиты (УЗО, автоматические выключатели).
- При замене ТЭНа выбирайте аналогичные по параметрам модели.
Подключение и установка
Следующий раздел будет посвящен более детальному описанию процесса подключения и установки водяного ТЭНа мощностью 4,5 кВт, а также рекомендациям по его эксплуатации и обслуживанию.
