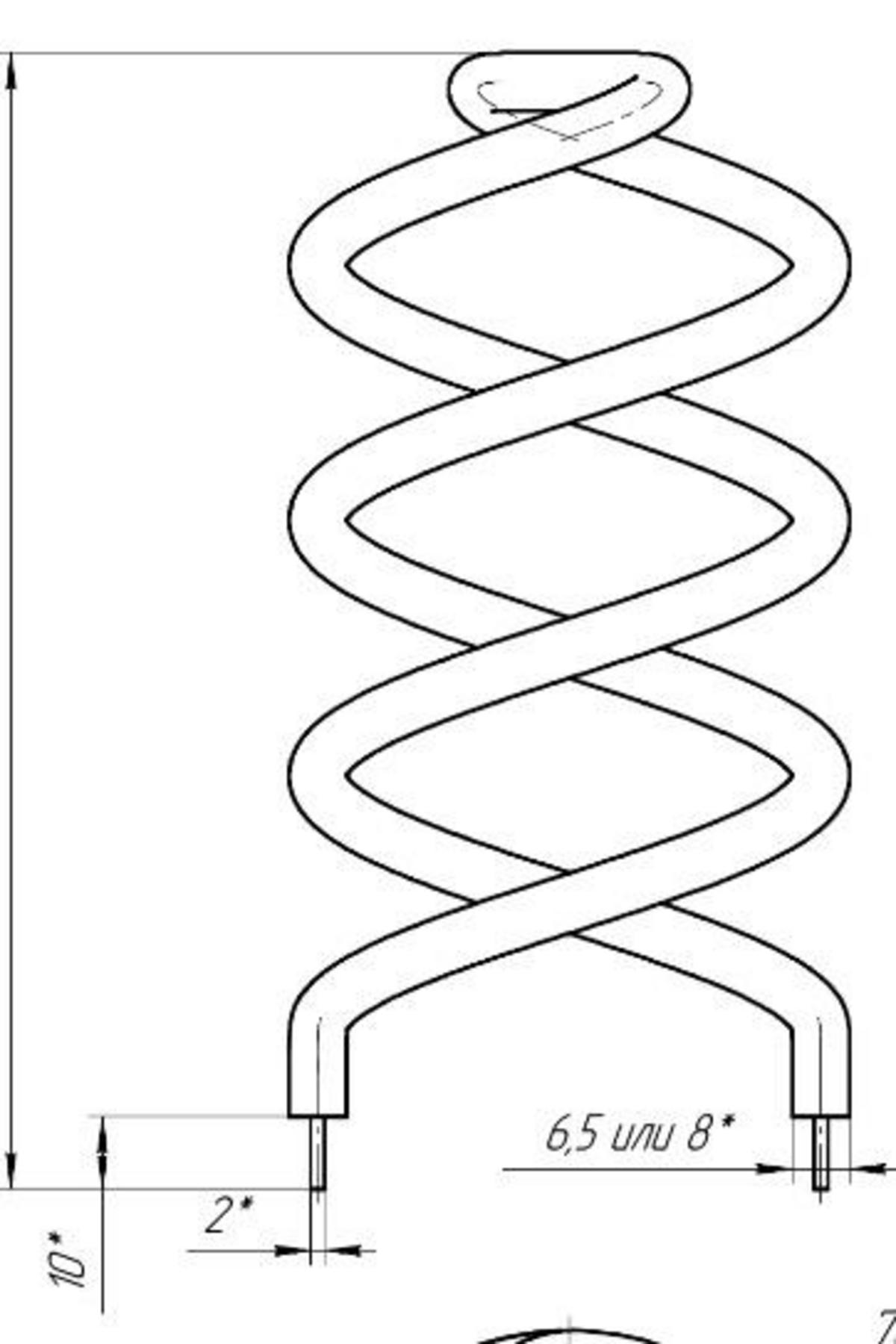

Тэн большой спираль. Напряжение 27 В, мощность 800 вт. Среда нагрева-воздух, скорость 6 м/с
Тэн большой спираль. Напряжение 27 В, мощность 800 вт. Среда нагрева-воздух, скорость 6 м/с
Принцип работы спирального воздушного ТЭНа
Работа большого спирального ТЭНа основана на джоулевом нагреве: электрический ток, проходя через резистивную нихромовую проволоку (NiCr 80-20), встречает сопротивление, преобразуя электрическую энергию напрямую в тепло без промежуточных потерь. При напряжении 27 В и мощности 800 Вт спираль нагревается до температур до 800°C, передавая тепло воздуху при скорости 6 м/с, что минимизирует локальный перегрев и повышает КПД до 100%.
<h3>Ключевые параметры для расчета</h3>
<ul>
<li>Сопротивление спирали рассчитывается по формуле <em>R = U² / P</em>: <strong>R ≈ 0.91 Ω</strong>, что типично для нихромовых спиралей большого размера.</li>
<li>При скорости воздуха <strong>6 м/с</strong>, теплоотдача усиливается конвекцией, снижая ваттную нагрузку на поверхность в <strong>2–2,5 раза</strong> и предотвращая перегрев.</li>
<li>Эффективность нагрева воздуха: спираль обеспечивает точный контроль температуры <strong>±0,5°C</strong> благодаря быстрому нагреву/остыванию.</li>
</ul>
<p>В отличие от трубчатых ТЭНов (закрытых трубок с MgO-изолятором), спиральный тип большого размера имеет открытую или частично защищенную спираль, оптимизированную для газовых сред с высокой скоростью.</p>
Конструкция большого спирального ТЭНа
Большой спиральный ТЭН состоит из удлиненной спирали (диаметр проволоки 0.2–1 мм, длина навивки до нескольких метров для «большого» размера), каркаса-изолятора и выводов. Основные компоненты:
<table>
<thead>
<tr>
<th>Компонент</th>
<th>Материал</th>
<th>Характеристики для воздуха 6 м/с</th>
<th>Преимущества</th>
</tr>
</thead>
<tbody>
<tr>
<td><strong>Спираль</strong></td>
<td>NiCr 80-20 (нихром)</td>
<td>R≈0.91 Ω, Tmax 800°C, P=800 Вт при 27 В</td>
<td>Жаропрочность, окалиностойкость, >10<sup>4</sup> циклов</td>
</tr>
<tr>
<td><strong>Изолятор</strong></td>
<td>Миканит/MgO</td>
<td>Теплопроводность 10–30 Вт/м·К</td>
<td>Электроизоляция, механическая прочность</td>
</tr>
<tr>
<td><strong>Оболочка</strong></td>
<td>Нержавейка/медь + оребрение</td>
<td>Площадь ×2–2.5, нагрузка <10 Вт/см²</td>
<td>Увеличенная конвекция при 6 м/с</td>
</tr>
<tr>
<td><strong>Термопара</strong></td>
<td>J/K</td>
<td>Контроль ±0.5°C</td>
<td>Быстрый отклик</td>
</tr>
</tbody>
</table>
<h3>Варианты навивки</h3>
<p>Навивка может быть цилиндрической (плотная/с шагом), зональной (для равномерного распределения тепла), или 360°-охват для обеспечения максимальной эффективности нагрева потока.</p>
Применение в нагреве воздуха при скорости 6 м/с
Большие спиральные ТЭНы являются идеальными для воздушного нагрева в динамичных потоках: промышленные вентиляторы, печи, сушилки, системы обдува. Скорость 6 м/с обеспечивает конвективный коэффициент теплоотдачи 50–100 Вт/м²·К, предотвращая перегрев спирали выше 800°C.
<h3>Области применения</h3>
<ul>
<li><strong>Промышленность</strong>: Нагрев воздуха в конвейерах, полимеризации, сушки. Интенсивность мощности достигает <strong>10–50 Вт/см³</strong>.</li>
<li><strong>Вентиляция/отопление</strong>: Оребренные спиральные ТЭНы для потоков >6 м/с, что снижает нагрузку и продлевает срок службы оборудования.</li>
<li><strong>Специфика 27 В / 800 Вт</strong>: Низкое напряжение обеспечивает безопасность в условиях влажности или взрывоопасной атмосферы. Высокая мощность требует усиленного охлаждения воздухом, оптимальная скорость для чего составляет 6 м/с.</li>
<li><strong>Сравнение с другими</strong>: Открытая спираль быстрее нагревает воздух по сравнению с трубчатыми ТЭНами, имея КПД выше на <strong>10–20%</strong> и устойчивость к вибрациям.</li>
</ul>
<h3>Расчет теплоотдачи</h3>
<p>При <strong>800 Вт</strong> и <strong>v=6 м/с</strong> температура воздуха на выходе может быть рассчитана по формуле:</p>
<p><em>ΔT ≈ 800 / (ρ·c<sub>p</sub>·Q)</em>, где <strong>Q</strong> = скорость потока воздуха, а температура может достигать <strong>100–200°C</strong>.</p>
Преимущества и недостатки для указанных параметров
Преимущества
- Высокая эффективность: Прямой нагрев, КПД около 100% и быстрая инерция (отклик <1 с).
- Энергоэффективность при 6 м/с: Оребрение и спираль минимизируют потери.
- Долговечность: Нихром способен выдерживать 5000–10000 часов работы в условиях воздуха.
- Компактность и гибкость: Большой размер подходит для мощных потоков, с возможностью кастомной навивки.
- Безопасность: Низкое напряжение делает эксплуатацию безопасной.
<h3>Недостатки</h3>
<ul>
<li>Чувствительность к пыли и загрязнениям, что может быть устранено благодаря высокой скорости потока.</li>
<li>Ограничение Tmax до <strong>800°C</strong> без принудительного обдува.</li>
<li>Требует защиты от перепадов тока.</li>
</ul>
<table>
<thead>
<tr>
<th>Параметр</th>
<th>Спиральный воздушный ТЭН (27В/800Вт/6м/с)</th>
<th>Трубчатый ТЭН</th>
<th>Открытая спираль без оболочки</th>
</tr>
</thead>
<tbody>
<tr>
<td><strong>КПД</strong></td>
<td>98–100%</td>
<td>90–95%</td>
<td>99%</td>
</tr>
<tr>
<td><strong>Отклик</strong></td>
<td><1 с</td>
<td>5–10 с</td>
<td>0.5 с</td>
</tr>
<tr>
<td><strong>Tmax</strong></td>
<td>800°C</td>
<td>450°C</td>
<td>1200°C</td>
</tr>
<tr>
<td><strong>Срок службы</strong></td>
<td>5000–10000 ч</td>
<td>3000–5000 ч</td>
<td>2000–4000 ч</td>
</tr>
<tr>
<td><strong>Для v=6 м/с</strong></td>
<td>Оптимально (оребрение)</td>
<td>Хорошо</td>
<td>Отлично (конвекция)</td>
</tr>
</tbody>
</table>
Материалы и расчеты для долговечности
Спираль из нихрома Х20Н80 характеризуется сопротивлением R=1.08 Ом·мм²/м и плотностью ρ=8.4 г/см³, что делает ее подходящей для работы в воздухе и азоте. Альтернативой может служить фехраль для более агрессивных сред.
<h3>Оболочка</h3>
<p>Для оболочки используются нержавеющие стали <strong>AISI 304/316</strong> для предотвращения коррозии, а также титан для защиты в агрессивной среде.</p>
<h3>Расчет нагрузки</h3>
<p>Допустимая поверхностная нагрузка составит менее <strong>10 Вт/см²</strong> при <strong>v=6 м/с</strong>. Пример для спирали Ø10 мм и длиной 2 м: площадь≈600 см², нагрузка ≈1.3 Вт/см², что находится в безопасном диапазоне.</p>
<h3>Срок службы</h3>
<p>Прогнозируемый срок службы составляет <strong>8000 ч</strong> при температуре <strong>700°C</strong>, с возможностью выдерживать более <strong>10<sup>4</sup></strong> циклов нагрева-охлаждения.</p>
Монтаж, обслуживание и безопасность
Установка
- Закрепить каркас в канале потока с использованием фланцев или резьбы.
- Подключить к сети 27 В через клеммы и реле.
- Установить термопару и предохранитель для защиты от перегрева.
- Обеспечить отсутствие препятствий для потока воздуха на уровне 6 м/с перед запуском устройства.
<h3>Обслуживание</h3>
<p>Рекомендуется проверять на окисление каждые <strong>1000 ч</strong> эксплуатации и производить очистку от пыли, что достигается благодаря самоочищающим свойствам при числе оборотов ≥6 м/с.</p>
<h3>Безопасность</h3>
<p>ТЭН соответствует уровню защиты <strong>IP44+</strong>, необходимо заземление и защита от короткого замыкания. Низкое напряжение в <strong>27 В</strong> обеспечивает минимальный риск поражения электрическим током.</p>
Перспективы и инновации
Современные спиральные ТЭНы, такие как hotspring® и Maxi, интегрируют зональное управление, низкоомные спирали для 27 В, а также гибридные формы, оптимизированные для 3D-нагрева. В будущем планируется использование керамических покрытий, которые позволят работать при температуре выше 1000°C, а также внедрение технологий IoT для управления потоками воздуха свыше 6 м/с.
Технические требования и стандарты
При разработке и эксплуатации большого спирального ТЭНа важным аспектом являются технические требования и соответствие стандартам безопасности. Эти элементы должны соответствовать определенным требованиям как по эффективности, так и по надежности.
<h3>Стандарты безопасности</h3>
<p>Для эксплуатации в промышленных условиях спиральные ТЭНы должны соответствовать таким стандартам, как <strong>IEC 60335-1</strong> (Безопасность электрических устройств для дома и схожих целей) и <strong>IEC 60529</strong> (Защита корпусов). Это гарантирует, что устройства безопасны в эксплуатации и защищены от внешних факторов.</p>
<h3>Энергоэффективность и экология</h3>
<p>Современные адаптации ТЭНа разрабатываются с акцентом на энергосбережение. Указанные устройства минимизируют потребление энергии, достигнув высоких значений КПД, что в свою очередь уменьшает негативное влияние на окружающую среду. Внедрение технологий управления теплопередачей и автоматизации процессов управления также способствует снижению углеродного следа.</p>
Новые технологии в конструкции
С развитием технологий в области тепловых приборов, появляются новые архитектуры и материалы, которые позволяют улучшить характеристики больших спиральных ТЭНов.
<h3>Инновационные материалы</h3>
<ul>
<li><strong>Керамические и композитные материалы</strong>: Использование этих материалов для создания спиралей открывает новые горизонты. Керамика обеспечивает отличную стойкость к высоким температурам и улучшает теплоотдачу.</li>
<li><strong>Наноструктурированные поверхности</strong>: Позволяют значительно увеличить площадь теплообмена без изменения габаритов устройства. Это ведет к повышению КПД при тех же затратах на электроэнергию.</li>
</ul>
<h3>Управление и автоматизация</h3>
<p>Системы автоматического управления с интуитивно понятными интерфейсами и адаптивными алгоритмами обеспечивают более стабильный режим работы. Применение IoT-технологий для мониторинга и управления позволяет удаленно отслеживать эффективность работы ТЭНов и осуществлять предиктивное обслуживание на основе анализа данных.</p>
Области применения в будущем
Ожидается, что спрос на большие спиральные ТЭНы будет расти в различных секторах, включающих:
<h3>Промышленный сектор</h3>
<p>Промышленность, нуждающаяся в высоколетучих системах отопления, таких как <strong>химическая</strong> и <strong>фармацевтическая</strong>, увидит увеличение внедрения спиральных ТЭНов для быстрых процессов нагрева и охлаждения.</p>
<h3>Транспорт и логистика</h3>
<p>В транспортной отрасли, особенно в сфере грузоперевозок, большие спиральные ТЭНы сегодня находят применение в <strong>контейнерных системах нагрева</strong>, которые необходимы для поддержания определенного температурного режима товаров.</p>
<h3>Строительные технологии</h3>
<p>С учетом роста интереса к <strong>умным домам</strong>, значительная роль будет отводиться маломощным и эффективным системам обогрева помещений, где спиральные ТЭНы могут обеспечить поддержку оптимального микроклимата.</p>
Инновации и рынки
Следующие технологии, такие как обычные и микромассивные спирали, могут дополнительно изменить рынок. Применение автоматизированных систем с учетом потребностей пользователей позволяет снизить затраты на электроэнергию и оптимизировать процессы нагрева.
<h3>Рынок HVAC</h3>
<p>В сегменте <strong>отопления, вентиляции и кондиционирования воздуха</strong> ожидается рост внедрения модульных спиральных систем. Они позволят легче адаптироваться под индивидуальные условия эксплуатации и потребности пользователей.</p>
Перспективы на будущее
С учетом всех вышеперечисленных аспектов, будущее для больших спиральных ТЭНов выглядит многообещающим. Продолжение исследований в области новых материалов, технологий управления и интеграции системы IoT, вместе с растущим интересом к эффективным системам обогрева, позволит занять этим устройствам значимое место на растущем рынке.
