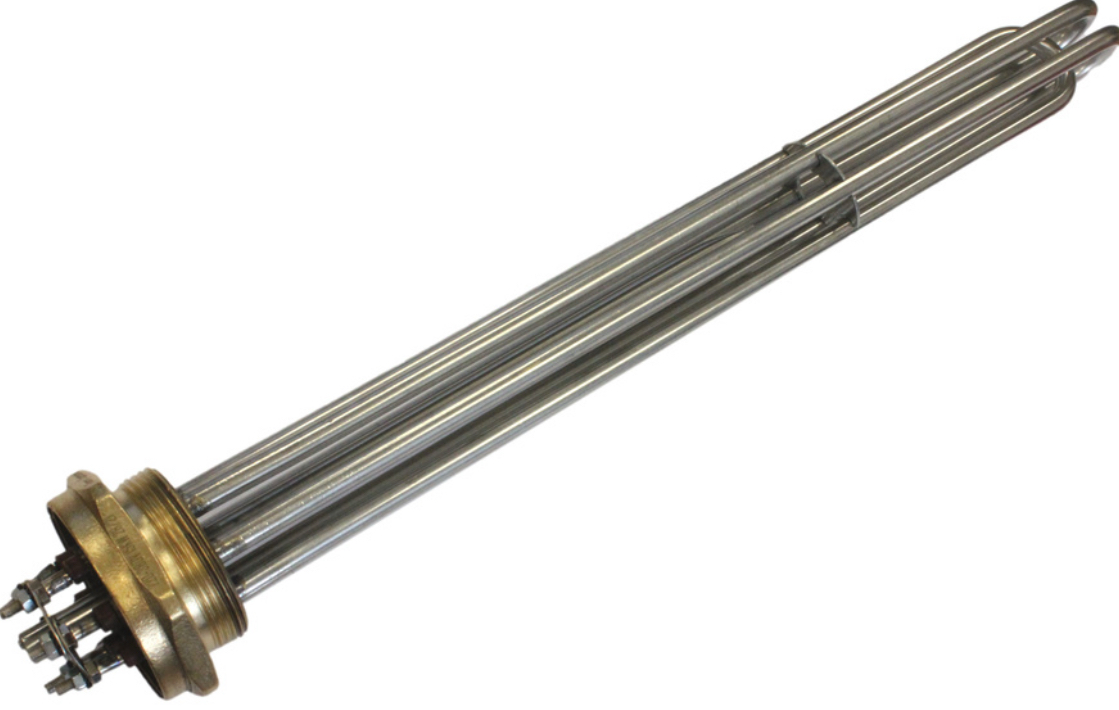

Тэн Блок НЕРЖ на 220v СЭВ 4,5/10J с резьбой фланца  G 2 1/2 используется для нагрева воды

Тэн Блок НЕРЖ на 220v СЭВ 4,5/10J с резьбой фланца  G 2 1/2 используется для нагрева воды Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническая конструкция и принципы работы блока ТЭН (ТЭНБ)

Что такое блок ТЭН?
Блок ТЭН (ТЭНБ) — это группа трубчатых электронагревателей (ТЭН), объединённых в единую конструкцию с общим фланцем. Блоки предназначены для нагрева воды и других жидкостей под давлением в различных промышленных и бытовых системах.

Материалы и конструкция:

• Оболочка ТЭН: нержавеющая сталь (марка с повышенной коррозионной стойкостью, часто обозначается как "НЕРЖ").
• Фланец: обычно из углеродистой или нержавеющей стали, реже — из латуни. Фланец оснащён резьбой для крепления (чаще всего G 2½, что соответствует внешнему диаметру резьбы ~75 мм).
• Мощность и напряжение: в данном случае — 4,5 кВт при 220 Вольт.
• Габариты: длина активной части и фланца зависит от модели, но для G2½ обычно 430–550 мм по активной части (указание в маркировке СЭВ 4,5/10J предполагает специфическую длину или тип ТЭНа, но для стандартных блоков длиной 430 мм и более).
• Тип подключения: параллельное соединение ТЭН (для нагрузки 220 В), возможность переключения на "звезду" для работы с 380 В.

Принцип работы:
Блок ТЭН устанавливается в резервуар или котёл, герметично закрепляется через фланец. При подаче напряжения через контактные шпильки (обычно М4) происходит нагрев ТЭНов и, соответственно, нагрев воды.

Классификация и маркировка

Маркировка СЭВ 4,5/10J:

• "СЭВ" — часто встречающийся индекс производителя или тип нагревательной установки.
• "4,5" — номинальная мощность в кВт.
• "10J" — дополнительная маркировка, скорее всего, связана с длиной или модификацией ТЭН (определяется внутренними стандартами завода-изготовителя).
• "НЕРЖ" — из нержавеющей стали.
• "G2½" — размер резьбы фланца (2½ дюйма или ~75 мм).

Примеры маркировки других блоков ТЭН:

• Блок ТЭН-6,0кВт, 220В, G1¼, нерж. — аналогичный блок, но на меньшей мощности и с меньшим фланцем.
• Блок ТЭН 12 кВт, 220/380В, G2½, нерж. — мощнее, фланец такой же, но длина и схема подключения может отличаться.

Применение и особенности эксплуатации

Где используется?

• Промышленные и бытовые водогрейные котлы
• Станции подогрева воды
• Системы отопления
• Пищевая, химическая и другие отрасли, где требуется нагрев воды до определённой температуры под давлением

Особенности эксплуатации:

• Рабочее давление: обычно до 1,5 атм для стандартных моделей.
• Температура нагрева: до максимально допустимой для материала (для нержавеющей стали — до 300–400°C, но рабочий диапазон для воды — до 95–110°C).
• Герметичность: фланцевое соединение обеспечивает герметичность, защищая электрическую часть от попадания воды.
• Подключение: любая пара выводов (шпильки М4), не соединённых перемычкой, для подключения к сети. Возможность изменять схему подключения (параллельно для 220 В, "звезда" для 380 В).

Технические характеристики блока ТЭН СЭВ 4,5/10J

Инструкция по установке и подключению блока ТЭН

Необходимые инструменты и материалы:

• Гаечный ключ под шестигранник фланца (обычно 90 мм).
• Уплотнительные материалы (паронит, фторопластовая лента).
• Монтажная паста для улучшения герметичности.
• Отвёртка для подключения проводов к шпилькам М4.

Пошаговая инструкция:

1. Подготовка места установки:
   Проверьте соответствие резьбы фланца котла и блока ТЭН (G2½).
2. Герметизация резьбы:
   Нанесите монтажную пасту или фторопластовую ленту на резьбу фланца.
3. Установка блока ТЭН:
   Вкрутите блок в котёл, используя гаечный ключ. Не переусердствуйте, чтобы не сорвать резьбу.
4. Подключение электрической части:
   Подключите провода к любой паре выводов (шпилькам М4), не соединённых перемычкой.
5. Проверка герметичности:
   Запустите систему, заполните воду, убедитесь в отсутствии протечек.
6. Проверка работы нагрева:
   Подайте напряжение, убедитесь в равномерном нагреве.

Меры безопасности:

• Перед монтажом отключите питание.
• Не допускайте попадания воды на контактные шпильки.
• Не превышайте максимально допустимое давление и температуру.
• Проверяйте герметичность соединения после каждого обслуживания.

Критерии выбора блока ТЭН

Как выбрать подходящий блок ТЭН?

• Мощность: должна соответствовать требуемой производительности нагревателя.
• Напряжение: 220 В для бытовых и небольших промышленных установок, 380 В — для мощных систем.
• Материал оболочки: нержавеющая сталь для агрессивных сред и воды, углеродистая сталь — для менее агрессивных сред.
• Тип фланца: должен соответствовать отверстию в котле (G2½ — самый распространённый для мощных нагревателей).
• Длина и диаметр активной части: должны соответствовать объёму и форме резервуара.

Преимущества блока ТЭН из нержавеющей стали:

• Высокая коррозионная стойкость.
• Долговечность при работе с водой и агрессивными средами.
• Простота монтажа и обслуживания.

Недостатки:

• Стоимость выше, чем у аналогов из углеродистой стали.
• Менее устойчивы к механическим повреждениям, чем медные аналоги.

Сравнительная таблица блоков ТЭН для нагрева воды

Рекомендации для разных ситуаций

• Для бытовых водонагревателей и малых котлов: подойдёт блок ТЭН мощностью 3–6 кВт, с фланцем G1¼ или G1½, нержавеющая сталь.
• Для промышленных или мощных систем: выбирайте блоки от 9 кВт и выше, с фланцем G2½, нержавеющая сталь.
• Для агрессивных сред: только нержавеющая сталь.
• Для частых циклов включения/выключения: выбирайте модели с усиленной конструкцией и хорошей теплоотдачей.

Типичные ошибки и как их избежать

• Неправильный подбор фланца: проверяйте размер резьбы перед покупкой.
• Недостаточная герметизация: используйте качественные уплотнители.
• Перегрев: не превышайте максимально допустимую мощность и температуру.
• Неправильное подключение: внимательно изучите схему подключения, не путайте выводы.

Полезные советы

• Перед покупкой измерьте внутренний диаметр отверстия для фланца.
• Проконсультируйтесь с производителем или поставщиком по поводу совместимости.
• Проверяйте наличие сертификатов качества и гарантии.
• Регулярно проводите техническое обслуживание блока ТЭН.

Информация о других моделях

Для получения более детальной информации о других моделях ТЭН и их характеристиках, вы можете ознакомиться с дополнительными материалами на сайте Завода ТЭН №1.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

12. Устойчивость к коррозии и долговечность

Коррозионная стойкость:
Блоки ТЭН из нержавеющей стали (НЕРЖ) обладают высокой коррозионной стойкостью, что делает их идеальными для эксплуатации в условиях, где присутствует влага и агрессивные среды. Нержавеющая сталь предотвращает образование ржавчины и других коррозионных процессов, что значительно увеличивает срок службы оборудования.

Долговечность:
При правильной эксплуатации и регулярном техническом обслуживании блоки ТЭН могут служить многие годы. Важно следить за состоянием фланцевых соединений и герметичностью, чтобы избежать утечек и повреждений.

13. Энергоэффективность и экономия

Энергоэффективность:
Блоки ТЭН типа НЕРЖ обеспечивают высокую эффективность нагрева, что позволяет сократить время на подогрев воды и снизить затраты на электроэнергию. Правильный выбор мощности и схемы подключения также способствует оптимизации потребления энергии.

Экономия:
Использование ТЭН с высокой мощностью и эффективностью позволяет сократить расходы на электроэнергию, особенно в промышленных системах, где требуется постоянный нагрев больших объёмов воды. Это делает блоки ТЭН выгодным решением для бизнеса.

14. Обслуживание и уход

Регулярное обслуживание:
Для обеспечения надёжной работы блока ТЭН необходимо проводить регулярное техническое обслуживание. Это включает в себя проверку герметичности соединений, осмотр на наличие коррозии и механических повреждений, а также очистку от накипи и других отложений.

Чистка:
Накипь и другие отложения могут значительно снизить эффективность нагрева. Рекомендуется использовать специальные средства для удаления накипи, которые не повредят нержавеющую сталь. Чистка должна проводиться в соответствии с рекомендациями производителя.

15. Советы по выбору и покупке

Где купить:
При выборе блока ТЭН рекомендуется обращаться к проверенным производителям, таким как Завод ТЭН №1, которые предлагают качественные и сертифицированные изделия. Это гарантирует надёжность и долговечность оборудования.

Проверка сертификатов:
Перед покупкой убедитесь, что у блока ТЭН есть все необходимые сертификаты качества и соответствия. Это обеспечит вам уверенность в том, что вы приобретаете надёжное и безопасное оборудование.

16. Примеры успешного применения

Кейс 1: Промышленный котёл
В одном из крупных производств был установлен блок ТЭН СЭВ 4,5/10J для нагрева воды в котле. Благодаря высокой мощности и коррозионной стойкости, оборудование успешно работает уже несколько лет без необходимости в замене.

Кейс 2: Бытовой водонагреватель
В частном доме был установлен блок ТЭН мощностью 6 кВт для подогрева воды в системе отопления. Эффективность нагрева и простота монтажа позволили значительно сократить расходы на электроэнергию.

17. Заключительные рекомендации

При выборе блока ТЭН важно учитывать не только технические характеристики, но и условия эксплуатации, а также требования к безопасности. Регулярное обслуживание и правильная эксплуатация помогут продлить срок службы оборудования и обеспечить его надёжную работу.
