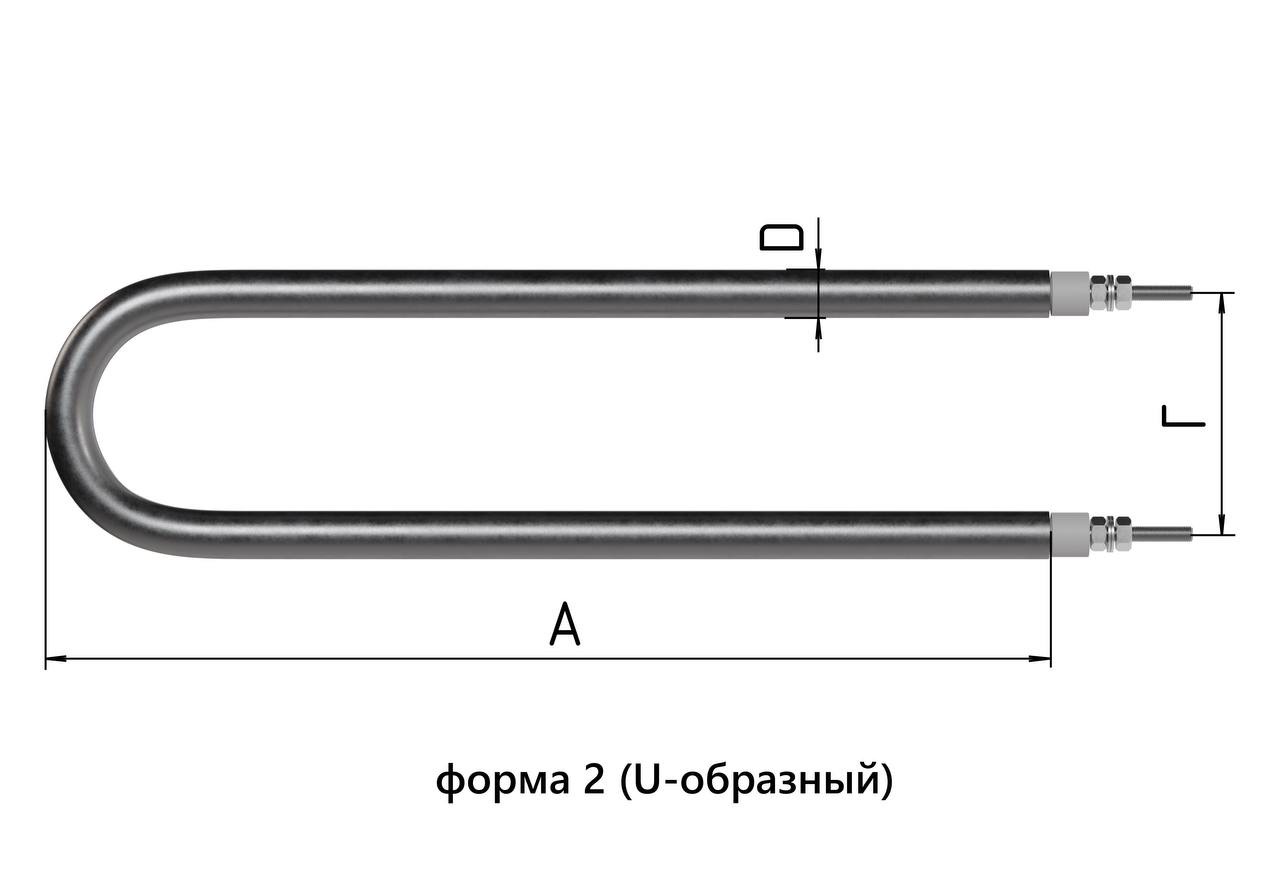

ТЭНы U-образные, длина (размер А) — 1130 мм. + вылет контактных шпилек (М5-М6) на 60мм. Диаметр трубы (размер D) – 13-14 мм., межосевое расстояние (размер В) – 50 мм. Ненагреваемая зона 130 мм. от торца трубы Мощность 2,5 кВт., напряжение 220 В.

ТЭНы U-образные, длина (размер А) — 1130 мм. + вылет контактных шпилек (М5-М6) на 60мм.
Диаметр трубы (размер D) – 13-14 мм., межосевое расстояние (размер В) – 50 мм.
Ненагреваемая зона 130 мм. от торца трубы
Мощность 2,5 кВт., напряжение 220 В. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Общие сведения о U-образных ТЭНах

U-образные ТЭНы — это трубчатые электронагреватели с гнутой U-образной формой, обладающие удобством монтажа и эксплуатации. Такой тип нагревателей широко применяется в промышленных и бытовых водонагревателях, масляных и воздушных контурах, системах отопления и в другом теплотехническом оборудовании.

Ключевые технические параметры искомого ТЭНа

• Длина (размер А): 1130 мм
• Вылет контактных шпилек (М5-М6): 60 мм
• Диаметр трубы (размер D): 13-14 мм
• Межосевое расстояние (размер B): 50 мм
• Ненагреваемая зона: 130 мм от торца трубы
• Мощность: 2,5 кВт
• Напряжение: 220 В

Конструкция и материалы

Труба диаметром 13-14 мм позволяет сбалансировать скорость нагрева и прочность элемента. Обычно для подобных ТЭНов используются материалы из нержавеющей стали или меди в зависимости от среды нагрева (вода, масло, воздух).

Ненагреваемая зона в 130 мм служит для защиты точки крепления от термического воздействия и предотвращения перегрева контактных частей и уплотнений, что важно для долговечности нагревательного элемента.

Вылет контактных шпилек М5-М6 длиной 60 мм обеспечивает надежное подключение к электрической сети и фиксирующим элементам в корпусе оборудования.

Мощность и напряжение

Мощность в 2,5 кВт при напряжении 220 В сочетается с типичными характеристиками бытовых и небольших промышленных нагревателей. Такая мощность обеспечивает быстрый и эффективный нагрев жидкости, масла или воздуха.

Для расчетов тепловой нагрузки и безопасности важно учитывать распределение ваттовой нагрузки на площадь поверхности ТЭНа; при диаметре трубы 13-14 мм и длине 1130 мм она обеспечит достойный теплоперенос без перегрева поверхности.

Межосевое расстояние 50 мм

Это расстояние между центрами трубок в U-образном элементе достаточно компактно, что способствует равномерному нагреву и удобному монтажу в узких пространствах оборудования.

Применение и особенности использования

• Водонагреватели: U-образные ТЭНы с такими параметрами часто применяются в бойлерах и водонагревателях средней емкости — 30-100 литров, где необходим баланс мощности и габаритов.
• Отопительное оборудование: Возможность изготовления в любых мощностях и напряжениях делает их универсальными для систем отопления, тепловых пушек и промышленных нагревателей.
• Особенности монтажа: При установке важно обеспечить герметичность в области контактных шпилек и ненагреваемой зоны, часто с использованием силиконовых прокладок и крепежных дисков для герметизации.

Вариации и модификации

ТЭНы с аналогичной длиной, но разным диаметром трубки и мощностью встречаются широко, например, с диаметром 8,5 мм и меньшей мощностью — для воздушных нагревателей или оттайки.

Материал оболочки варьируется от меди, которая обладает отличной теплопроводностью, до нержавеющей стали, которая более устойчива к коррозии и пригодна для агрессивных сред.

Нестандартные параметры, такие как вылет шпилек и межосевое расстояние, изготавливаются на заказ для специфичных моделей оборудования.

Рекомендации по выбору

• Оптимальный выбор ТЭНа должен учитывать тип нагреваемой среды, условия работы (температура, коррозионность), способ монтажа и наличие защитных элементов.
• При мощности 2,5 кВт и напряжении 220 В важно обеспечить соответствующее по сечению и качеству подключение электронагревателя, чтобы избежать перегрева контактов и предохранить элемент.
• Ненагреваемая зона должна совпадать с требованиями конструкции оборудования — чаще всего это длина для безопасного крепления и изоляции.

Таблица основных характеристик искомого ТЭНа

* Материал выбирается в зависимости от конкретного применения и среды нагрева.

Следующая часть статьи будет посвящена более детальному рассмотрению особенностей эксплуатации и монтажа U-образных ТЭНов, а также рекомендациям по их выбору в зависимости от специфики применения.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация U-образных ТЭНов

При эксплуатации U-образных ТЭНов с длиной 1130 мм и мощностью 2,5 кВт необходимо учитывать несколько ключевых аспектов, которые помогут обеспечить их надежную и безопасную работу.

Монтаж и подключение

Правильный монтаж является критически важным для эффективной работы ТЭНа. Установка должна проводиться в соответствии с рекомендациями производителя, включая:

• Обеспечение герметичности соединений в области контактных шпилек и ненагреваемой зоны, что предотвращает утечки и перегрев.
• Использование качественных прокладок и крепежных элементов для надежного соединения с корпусом оборудования.
• Проверка электрических соединений на соответствие требованиям по сечению проводов и их изоляции, чтобы избежать перегрева и короткого замыкания.

Условия эксплуатации

U-образные ТЭНы предназначены для работы в различных условиях, однако важно учитывать:

• Температурный режим: ТЭНы должны использоваться в пределах допустимых температур, чтобы избежать повреждений и сокращения срока службы.
• Коррозионные среды: При использовании в агрессивных средах предпочтительно выбирать ТЭНы с оболочкой из нержавеющей стали, что обеспечит долговечность и надежность.
• Регулярное обслуживание: Периодическая проверка состояния ТЭНа, включая осмотр на наличие коррозии и повреждений, поможет предотвратить аварийные ситуации.

Эффективность и безопасность

Для обеспечения эффективной работы ТЭНа важно:

• Контролировать уровень нагрева и избегать перегрева, что может привести к повреждению устройства и окружающего оборудования.
• Использовать термостаты и защитные устройства, которые автоматически отключают ТЭН при достижении критических температур.
• Обеспечить достаточную вентиляцию в помещениях, где установлены ТЭНы, чтобы избежать перегрева и накопления тепла.

Технические чертежи и стандарты

При проектировании и установке U-образных ТЭНов важно следовать действующим стандартам и техническим чертежам. Это включает в себя:

• Соблюдение ГОСТ 13268-88, который регламентирует требования к трубчатым электронагревателям.
• Использование сертифицированных материалов и компонентов, что гарантирует безопасность и надежность работы.
• Разработка индивидуальных чертежей для нестандартных решений, что позволяет адаптировать ТЭНы под специфические требования оборудования.

Заключение

U-образные ТЭНы с длиной 1130 мм и мощностью 2,5 кВт представляют собой надежное решение для различных систем нагрева. Правильный монтаж, соблюдение условий эксплуатации и регулярное обслуживание обеспечивают их долговечность и эффективность. В следующей части статьи мы рассмотрим примеры применения U-образных ТЭНов в различных отраслях и их влияние на производительность оборудования.
