ТЭНы 24: Ваш идеальный выбор для надежного обогрева

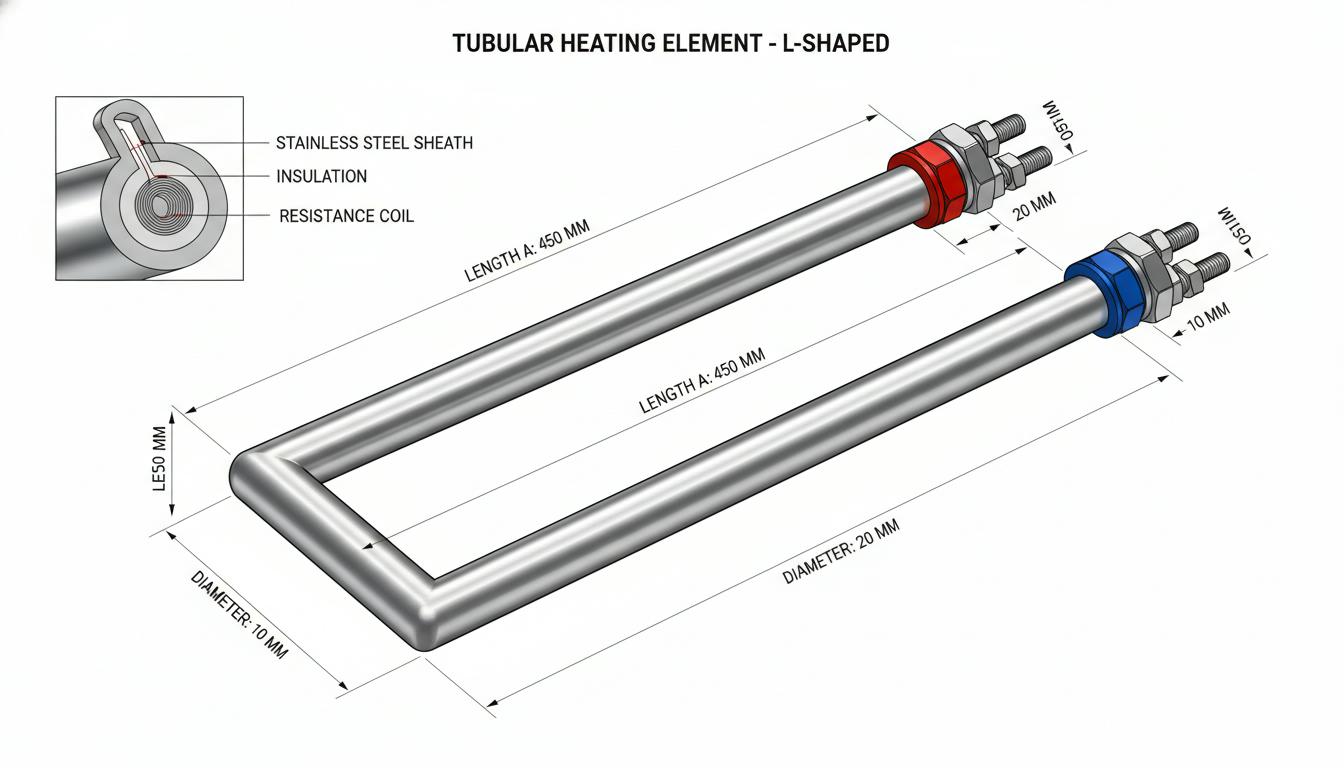

Что такое ТЭН 24: конструкция и принцип работы

ТЭН (трубчатый электронагреватель) — это герметичный металлический элемент, внутри которого находится нихромовая или никель-хромовая спираль, изолированная гранулированным оксидом магния. При протекании электрического тока спираль нагревается, передавая тепло через металлическую оболочку в нагреваемую среду, такой как вода, масло, воздух или поверхности.

Ключевые особенности конструкции ТЭНов 24:

• Оболочка: Используются нержавеющая сталь 12Х18Н10Т, углеродистая сталь, медь или латунь для устойчивости к коррозии в агрессивных средах.
• Диаметр трубки: От 6 до 32 мм; для мощных моделей 24 кВт чаще всего — 8-18 мм.
• Длина активной зоны: Обычно от 200 мм до 1000 мм и более.
• Крепления: Резьба (G2 1/2″, M16, 1 дюйм), фланцы, штуцеры.
• Напряжение: Модели «24» могут быть либо 24 В, либо 220/380 В при мощности 24 кВт.
• Мощность: Варьируется от 200 до 600 Вт для моделей 24 В и до 24 кВт для промышленных вариантов.

Принцип работы ТЭНов 24 основан на джоулевом нагреве с КПД, близким к 100%. Рабочая температура оболочки достигает 800°C, а удельная мощность может достигать 20 Вт/см². Уникальная конструкция спирали обеспечивает равномерный нагрев, что минимизирует риск локального перегрева.

Варианты ТЭНов 24

• Водяные ТЭНы 24 кВт: Используются для бойлеров, котлов и горячего водоснабжения.
• Пальчиковые ТЭНы 24 В: Имеют меньший диаметр (4-10 мм) и длину (170-200 мм), подходят для ограниченных пространств.
• Блочные ТЭНБ 24 кВт: Состоит из нескольких ТЭНов на общем фланце, применяется в дистилляторах и автоклавов.

Основные преимущества ТЭНов 24 как идеального выбора

ТЭНы 24 выделяются своим балансом мощности, безопасности и энергоэффективности, что делает их незаменимыми для надежного обогрева:

• Высокая мощность и быстрая эффективность: Эти устройства способны нагревать большие объемы за минимальное время, идеально подходя для промышленных котлов и парогенераторов.
• Долговечность: Срок службы может составлять 5-10 лет, обеспечивая устойчивость к вибрациям и ударам.
• Энергоэффективность: Равномерный нагрев снижает потери тепла на 20-30%, а интеграция с автоматикой позволяет экономить до 15% энергии.
• Универсальность: ТЭНы могут работать в жидкостях и в сухом состоянии, что делает их совместимыми с различными системами, от пищевой промышленности до мобильных решений.
• Безопасность: Низкий риск поражения электрическим током, особенно у низковольтных моделей, делает их безопасными для использования.
• Компактность и простота: Малые размеры и высокая мощность обеспечивают легкость управления.

Сравнение преимуществ в таблице:

Технические характеристики и спецификации

Общие параметры ТЭНов по ГОСТ 13268-88:

• Мощность: От единиц Вт до десятков кВт (24 кВт — промышленный стандарт).
• Напряжение: 12-380 В, включая 24 В.
• Температура оболочки: До 800°C (300°C для пальчиковых).
• Длина: От 30 мм и до нескольких метров.
• Диаметр: 6-32 мм.

Конкретные примеры моделей:

Все модели проходят испытания, включая проверки на нагревостойкость, герметичность и механическую прочность.

Сертификация и качество: гарантия надежности

Для легального выпуска ТЭНов требуется сертификат соответствия ТР ТС (Таможенный союз). Коды: ТН ВЭД 8516 80, ОКПД2 27.51.29. Схемы: 1с/3с/4с (серия/партия/единица) действительны до 5 лет с инспекционным контролем. Также необходима декларация по ТР ТС 037/2016 на ограничение вредных веществ. Производитель или импортер подтверждает безопасность при высоких температурах и защиту от перегрева. Гарантия может составлять от 1 до 12 месяцев в зависимости от модели.

Важно обращать внимание на характеристики, так как выбор некачественных материалов, таких как черная сталь, может снизить долговечность изделия.

Области применения: от промышленности до быта

• Промышленность: Нагрев технологических жидкостей в пищевом производстве, мойки высокого давления, парогенераторы.
• Отопление и ГВС: Используются в котлах, бойлерах, саунах; уменьшают износ оборудования.
• Автономные системы: Низковольтные 24 В модели подходят для удаленных объектов и автотранспорта.
• Специальное оборудование: Дистилляторы, автоклавы, режущие лезвия и поилки для животных.
• Мобильное использование: Низковольтные варианты работают независимо от электросети.

Монтаж, эксплуатация и обслуживание

Монтаж:

1. Подготовьте резервуар, обеспечив давление до 2,5 атм.
2. Установите ТЭН по типу крепления (резьба/фланец) и используйте термостойкие кабели.
3. Подключите автоматику: терморегулятор, УЗО.
4. Герметизируйте соединения паронитовой прокладкой.

Эксплуатация:

• Избегайте сухого хода.
• Контролируйте температуру (не выше 800°C).
• Используйте средства индивидуальной защиты (СИЗ).

Обслуживание:

• Раз в месяц: проверка изоляции, жидкостей, креплений; очистка от накипи.
• Признаки проблем: перегрев или падение мощности требуют диагностики.
• Защита от перегрузок и вибраций необходима для стабильной работы.

Типичные ошибки, которые могут возникнуть во время эксплуатации, включают неправильный выбор материала и отсутствие терморегулятора, что может привести к неэффективной работе устройств.

Недостатки и как их минимизировать

Несмотря на свои многочисленные преимущества, ТЭНы 24 также имеют некоторые недостатки. Например, ограниченный срок службы при предельных температурах. Эту проблему можно решить с помощью равномерного нагрева и контроля за температурой.

Основные недостатки:

• Невозможность ремонта нагревателя: требуется полная замена, однако невысокая цена часто оправдывает затраты.
• Инерционность нагревателя: относительно медленный подъем температуры компенсируется его высокой мощностью.
• Ограничения в использовании в агрессивных средах: выбор материалов, таких как титан или специальная сталь, помогает минимизировать этот риск.

Эти аспекты необходимо учитывать при выборе и установке ТЭНов, что особенно актуально в условиях современного производства.

Экономический анализ: почему выгодно

ТЭН 24 окупается за счет снижения энергетических затрат (на 20-30%), продления срока службы оборудования и минимизации простоев. Цены на блоки начинаются от 4000 рублей. Их совместимость с уже существующими системами, такими как Hajdu и Thermex, снижает необходимость в дорогих заменах. Использование ТЭНов 24 позволяет значительно оптимизировать процессы и экономить на насосах до 10-15%.

Перспективы и рекомендации для статьи

ТЭНы 24 становятся трендом для энергоэффективного обогрева на фоне роста цен на энергию. Будущие разработки могут включать интеграцию с ИИ для более точного контроля процессов. Рекомендуется выбирать сертифицированные модели из нержавейки с фланцевым креплением для промышленного применения, в то время как 24 В модели идеально подходят для мобильных нужд. Опыт пользователей подтверждает, что при правильной эксплуатации ТЭНы 24 обеспечивают надежность на долгие годы.

Теперь рассмотрим более подробно области применения и на что следует обращать внимание при выборе ТЭНов для различных условий.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Области применения ТЭНов 24

ТЭНы 24 находят широкое применение в самых различных сферах, от промышленnosti до быта, благодаря своей универсальности и высокой эффективности. Рассмотрим, где именно они могут быть наиболее полезными.

1. Промышленность

ТЭНы 24 применяются для нагрева технологических жидкостей в пищевой промышленности, где необходимо поддерживать определённую температуру для производства продуктов. Например, они используются в системах мойки, парогенераторах и котлах, обеспечивая быстрое и равномерное нагревание.

2. Отопление и горячее водоснабжение (ГВС)

ТЭНы 24 идеально подходят для котлов, бойлеров и саун. Их высокая мощность позволяет быстро нагревать большие объемы жидкости, что значительно снижает время ожидания и износ оборудования. Использование ТЭНов в системах отопления уменьшает затраты на обслуживание.

3. Автономные системы

Модели ТЭНов на 24 В становятся важным решением для удалённых объектов — они могут применяться в мобильных системах, таких как автомобили и автономные водоснабжающие установки. Это делает их отличным вариантом для ситуации, когда соединение с сетью невозможно или затруднено.

4. Специальное оборудование

ТЭНы 24 также широко используются в нержавеющей стали для дистилляторов, автоклавов, а также в качестве нагревателей режущих лезвий, где требуется высокая температура без риска перегрева.

5. Мобильное использование

Низковольтные варианты ТЭНов 24 отличаются портативностью и универсальностью, так как работают от DC-источников. Это позволяет использовать их в переносных системах или как временные решения для нагрева в различных приложениях.

Монтаж ТЭНов: шаги и рекомендации

Правильный монтаж ТЭНов крайне важен для обеспечения их безопасной и эффективной работы. Процесс установки можно разделить на несколько ключевых этапов:

Этапы монтажа:

1. Подготовка резервуара: Обеспечение герметичности и давления не более 2,5 атм.
2. Установка ТЭНа: Используйте подходящие крепления (резьба или фланец) и термостойкие кабели.
3. Подключение: Установите терморегулятор и УЗО для повышения безопасности.
4. Герметизация: Убедитесь, что все соединения хорошо запечатаны для предотвращения утечек.

Эксплуатация и обслуживание ТЭНов

Эффективная эксплуатация ТЭНов требует регулярного обслуживания и контроля в процессе работы:

Рекомендации по эксплуатации:

• Регулярно проверяйте службы, чтобы избежать сухого хода и перегрева.
• Контролируйте рабочую температуру: не превышайте 800°C, чтобы сохранить долговечность устройства.
• Работайте в соответствии с инструкциями по охране труда и используйте соответствующие средства индивидуальной защиты.

Обслуживание:

• Раз в месяц проверяйте изоляцию, состояние жидкости и креплений; очищайте от накипи и загрязнений.
• Следите за признаками неисправностей: перегрев или снижение мощности могут быть сигналами о необходимости диагностики.
• Применяйте защитные меры от перегрузок и вибраций для продления срока службы оборудования.

Экономические преимущества использования ТЭНов 24

Выбор ТЭНов 24 также оправдан с экономической точки зрения. Высокая эффективность и низкие энергозатраты обеспечивают значительные преимущества:

• Снижение затрат: Эффективность ТЭНов позволяет сократить расходы на энергоресурсы на 20-30% благодаря равномерному нагреву и интеграции с автоматикой.
• Долговечность и низкие расходы на обслуживание: Срок службы до 10 лет снижает необходимость в частой замене и ремонте оборудования.
• Совместимость с существующими системами: ТЭНы 24 легко интегрируются в любые системы, минимизируя затраты на замену или модификацию.

Прогнозы и инновации в области ТЭНов

ТЭНы 24 представляют собой перспективное решение для обеспечения энергоэффективного обогрева. В будущем можно ожидать интеграции с системами искусственного интеллекта, что позволит оптимизировать процессы контроля и управления температурой. Применение новых технологий также может расширить возможности использования ТЭНов в различных сферах, обеспечивая надежность и удобство.

ТЭНы 24 предлагают массу преимуществ, но их успешное использование зависит от выбора подходящей модели, правильной эксплуатации и регулярного обслуживания. Наиболее важными аспектами остаются долговечность, безопасность и экономичность в долгосрочной перспективе.
