ТЭНы: элемент комфорта, который вы не можете игнорировать

Как устроен и работает ТЭН

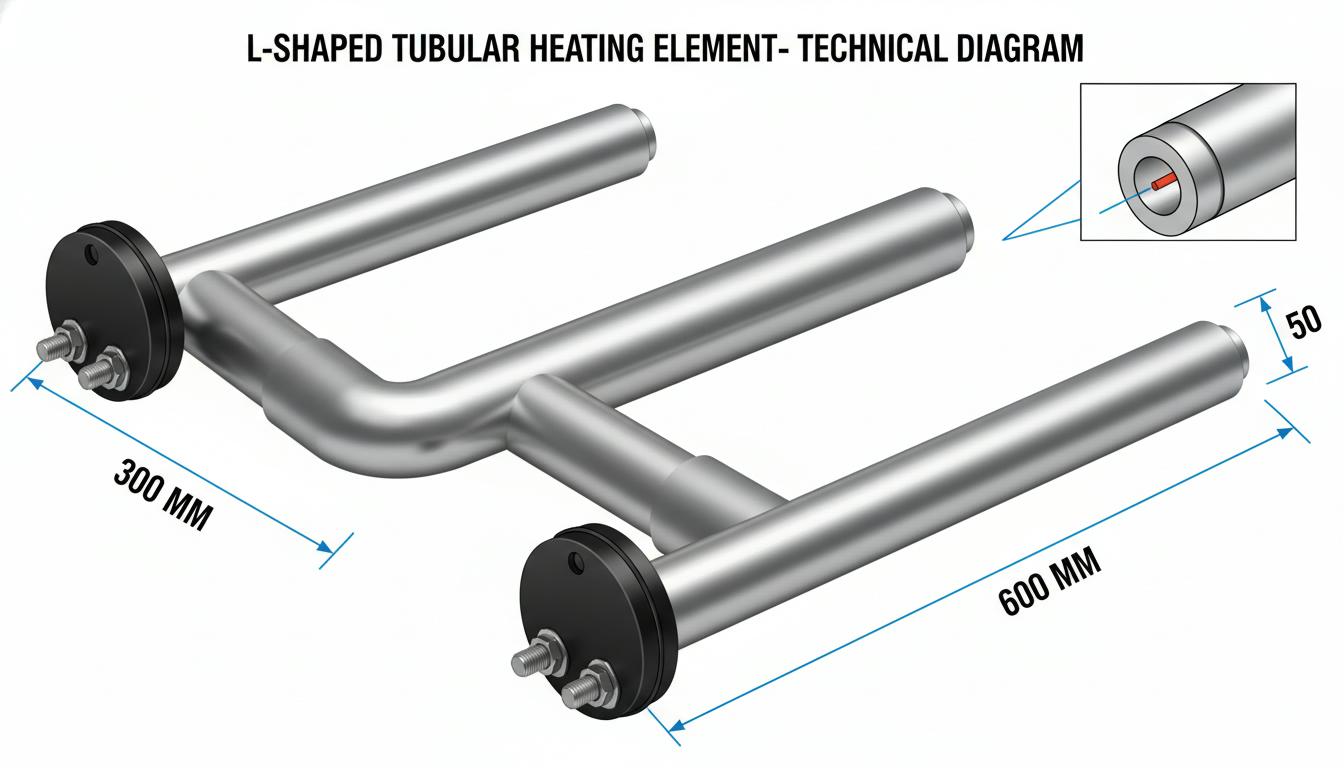

Конструкция ТЭНа представляет собой простую, но гениальную систему. Основной элемент — это проволока из нихрома (сплав никеля и хрома), обладающая высоким электрическим сопротивлением. Спираль полностью герметизирована внутри металлической трубки, пространство между ними заполнено специальным электроизоляционным материалом, чаще всего кристаллической смесью магния. Наружный край трубки оснащен контактными выступами для подключения электрического тока.

Принцип работы основан на эффекте Джоуля. Когда электрический ток напряжением 220 или 380 вольт поступает через контакты ТЭНа, он проходит по нихромовой спирали, вызывая её интенсивное накаливание. Нить начинает выделять значительное количество тепла, которое передается через металлическую оболочку с высокой теплопроводностью к окружающей среде — будь то вода, воздух или твёрдые вещества. Такое устройство полностью исключает возможность короткого замыкания и обеспечивает равномерное распределение тепла по всей поверхности.

Специальный наполнитель внутри трубки выполняет две критически важные функции: улучшает теплоотдачу и обеспечивает механическую прочность конструкции, позволяя ТЭНу служить долгие годы без деформации.

Разнообразие типов ТЭНов

Производители создали множество вариаций ТЭНов, каждая из которых оптимизирована для специфических условий работы:

ТЭНы для нагрева воды

Эти устройства обеспечивают нагрев жидких сред и являются наиболее распространёнными в быту. Они устанавливаются в водонагревателях, бойлерах, электрокотлах, посудомоечных и стиральных машинах. Существуют две основные разновидности: ТЭНы «мокрого» типа, корпус которых непосредственно контактирует с водой, и ТЭНы «сухого» типа, защищённые дополнительной стеклянной оболочкой-колбой. Сухие ТЭНы служат дольше и безопаснее, хотя немного снижают эффективность и повышают стоимость.

ТЭНы для нагрева воздуха и газов

Эти устройства предназначены для работы с газообразными средами и могут выполняться как в гладком, так и в оребренном исполнении. Температурный показатель их работы находится примерно на отметке 450 градусов Цельсия. Оребренные ТЭНы особенно популярны, так как увеличивают площадь поверхности нагрева и снижают энергонагрузку более чем в два раза, что делает их экономичным решением.

Патронные ТЭНы

Представляют собой мощные нагреватели с высокой удельной мощностью, способные обеспечивать равномерный нагрев по всей площади объекта. Они могут поддерживать температуру до 750 градусов Цельсия и используются исключительно в промышленных сферах, где требуются высокая прочность и нагрев до экстремальных температур.

Гибкие кабельные ТЭНы

Имеют форму кабеля и применяются в специализированных системах, где требуется гибкость размещения.

Блоки ТЭНов

Состоят из нескольких отдельных нагревателей, соединённых вместе посредством сварки или пайки на общей основе. Каждый нагреватель в блоке можно отключать отдельно, что позволяет регулировать общую мощность системы. Если один элемент выходит из строя, остальная система продолжает работу с уменьшенной производительностью до замены повреждённого компонента.

Материалы и технические характеристики

Выбор материала для изготовления ТЭНов критически важен и зависит от среды нагрева. Для бытовых приборов чаще всего используются:

Нержавеющая сталь — универсальный материал для нагрева воды и воздуха, обладающий хорошей коррозионной стойкостью.
Углеродистая сталь — применяется для повышения температуры воздуха в промышленных условиях.
Медь — используется в специализированных водяных ТЭНах благодаря превосходной теплопроводности.
Латунь — применяется для водяных ТЭНов в некоторых конструкциях.

Стандартные диаметры трубок ТЭНов варьируются от 8 до 18 миллиметров, а длины колеблются от 280 миллиметров до 6 метров. Мощность может составлять от 100 ватт до 10 киловатт и более, что позволяет подобрать оптимальное решение для любого применения. Диапазон рабочих температур достигает 650 градусов Цельсия, что даёт возможность использовать ТЭНы в установках инфракрасного, кондуктивного и конвекционного нагрева.

Где ТЭНы стали незаменимыми помощниками в быту

Практически каждый бытовой прибор в вашем доме содержит ТЭН. Эти устройства встроены в:

Кухонную технику: электрочайники, электрические плиты, духовки, хлебопечки, кофемашины, сковородки и грили. В каждом из этих приборов ТЭН отвечает за быстрое и эффективное нагревание продуктов.
Системы водоснабжения: водонагреватели (бойлеры), электрокотлы, подогреватели воды. ТЭНы в этих устройствах оснащены терморегулирующими элементами, которые ограничивают температуру нагрева ниже точки кипения для безопасности и экономии электроэнергии.
Климатическую технику: конвекторы, калориферы, тепловые завесы, тепловые пушки. Эти приборы создают комфортный микроклимат в помещениях.
Прачечные и посудомоечные машины: обе категории бытовой техники требуют нагрева воды для эффективной работы.
Текстильные приборы: утюги, сушильные машины, сушильные шкафы, сушилки. ТЭНы в этих устройствах генерируют необходимое тепло для сушки и глажения одежды.
Специализированную технику: электрические грелки, полиграфическое оборудование, сауны и бани. Даже в кондиционерах используются ТЭНы для режима обогрева.
Термоизоляционную посуду: специальные контейнеры, поддерживающие температуру жидкостей.

Применяемые в бытовых условиях ТЭНы оснащаются качественным и надёжным изоляционным составом, что обеспечивает их безопасность в домашних условиях.

Промышленные масштабы применения

В промышленности ТЭНы решают масштабные задачи, обеспечивая технологические процессы во множестве отраслей:

Металлургия и литейное производство: ТЭНы используются для расплавки рудных масс, различных сплавов и однородных металлических материалов, поддерживая необходимые температуры во время процессов литья и пресс-формования.
Химическая промышленность: применяются для селитровых ванн, плавления парафина и солей. Они также используются в электрических печах как с низкими, так и с высокими температурами.
Обработка жидкостей: нагрев технических масел, антифризов, смазочных материалов для резервуаров газоперерабатывающих станций.
Нефтяная промышленность: электрические подогреватели нефти обеспечивают необходимую вязкость и текучесть продукта.
Обработка воды: опреснительные установки и приборы для кипячения жидкости с дистилляционными свойствами.
Производство и обработка: организация промышленных сушек, изготовление обуви, автомобилей, мебели, изделий из древесины.
Сельское хозяйство: электрический подогрев для сельскохозяйственных нужд, теплицы и парники поддерживают оптимальную температуру благодаря ТЭНам.
Транспортная отрасль: ТЭНы защищают от воздействия низких температур различные предметы и механизмы на кораблях, поездах и авиалайнерах.
Энергетика: парогенераторы и мощные системы отопления и теплоснабжения.

Блоки ТЭНов применяются в особо требовательных условиях, таких как нагрев больших объёмов технологических жидкостей, калориферы и котлы большой мощности, парогенераторы и мощные тепловые пушки.

Ключевые преимущества ТЭНов

Универсальность — пожалуй, главное достоинство ТЭНов. Они работают практически во всех сферах промышленного и народного хозяйства, адаптируясь к различным средам и условиям.

Эффективность — электрический ток преобразуется в тепловую энергию с минимальными потерями, что делает ТЭНы экономичным решением. Они быстро прогревают рабочую среду благодаря высокой удельной мощности.

Надёжность — металлическая трубка и качественные материалы обеспечивают устойчивость к износу. Герметичная конструкция защищает внутренние компоненты от попадания воздуха и влаги, продлевая срок службы.

Широкий диапазон рабочих температур — от минимальных до 650 градусов Цельсия позволяет использовать ТЭНы в установках различного типа нагрева.

Простота конструкции — несложное устройство облегчает ремонт, замену и обслуживание.

Гибкость в выборе — огромное разнообразие типов, размеров, материалов и мощностей позволяет найти оптимальное решение для любой задачи.

Вызовы и ограничения

Несмотря на многочисленные преимущества, ТЭНы имеют определённые ограничения, которые необходимо учитывать:

Образование накипи — в водонагревателях со временем образуются отложения минеральных солей, которые снижают производительность и эффективность устройства. Это требует периодической очистки и обслуживания.
Чувствительность к перепадам напряжения — скачки электрического напряжения могут повредить ТЭН, поэтому требуется установка защитных устройств для обеспечения стабильной работы.
Механический износ и деформация — при интенсивной эксплуатации или неправильном обслуживании ТЭН может деформироваться или выйти из строя.

Выбор материалов для разных условий

Производители понимают, что универсальный ТЭН невозможен, поэтому подбирают материалы в соответствии с условиями работы. Нержавеющая сталь предпочтительна для контакта с водой благодаря коррозионной стойкости. Углеродистая сталь выбирается для работы с воздухом. Медь используется в специализированных системах за её превосходную теплопроводность. Такой подход обеспечивает долговечность и эффективность в каждом конкретном случае.

Роль терморегулирования в комфорте и безопасности

Применяемые в быту ТЭНы оснащаются терморегулирующими устройствами, которые играют критическую роль в безопасности и экономности. Эти системы ограничивают температуру нагрева ниже точки кипения, что предотвращает опасные ситуации и значительно снижает потребление электроэнергии. Датчик температуры постоянно мониторит параметры, и когда температура достигает установленного значения, реле размыкает контакт, отключая ТЭН. Как только температура начинает опускаться, система автоматически возобновляет работу, поддерживая оптимальные условия.

Заключение: ТЭН как символ современного комфорта

ТЭН — это не просто нагревательный элемент, а фундамент современного комфорта, который мы часто воспринимаем как само собой разумеющееся. От горячего душа с утра до тепла в доме зимой, от чашки горячего чая до промышленных процессов — ТЭН работает незаметно, обеспечивая нашу жизнь теплом и удобством.

Универсальность этого устройства поистине поражает: одна и та же базовая конструкция, модифицированная под конкретные потребности, решает задачи как в скромной квартире, так и на крупнейших промышленных предприятиях. Эффективность, надёжность и простота конструкции ТЭНа сделали его незаменимым компонентом технологической революции. Сегодня, когда мы говорим о качестве жизни и комфорте, мы часто забываем о ТЭНе, потому что оно буквально согревает вашу жизнь каждый день.

Переход к следующей части

Теперь, когда мы рассматривали устройство и применение ТЭНов, стоит уделить внимание их современным технологиям и инновациям, которые помогают улучшить эффективность и безопасность этих нагревательных элементов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подобрать ТЭН по фото в Телеграм
Подобрать ТЭН по фото в WhatsApp

Современные технологии и инновации в разработке ТЭНов

С каждым годом ТЭНы становятся всё более эффективными и безопасными благодаря достижениям технологий. Разработчики активно внедряют инновации, которые способны улучшить работу этих нагревательных элементов, повышая их эффективность в различных условиях эксплуатации.

Умные технологии

Современные ТЭНы интегрируются с системами умного дома, что позволяет пользователю управлять температурными параметрами удалённо. Эти системы позволяют:

Мониторинг состояния: датчики температуры и влажности могут отправлять уведомления о необходимости обслуживания или замены устройства.
Оптимизация расхода энергии: интеллектуальные алгоритмы позволяют регулировать мощность в зависимости от текущей необходимости в нагреве, что существенно снижает потребление электроэнергии.
Интеграция с другими устройствами: возможность управления климатом в помещении через совместимые устройства, такие как термостаты.

Технологии увеличения теплоотдачи

Исследователи работают над новыми материалами и конструкциями, которые значительно увеличивают эффективность теплоотдачи ТЭНов. Модификации, такие как:

Наноструктурированные покрытия: позволяют улучшить теплопроводность и увеличить площадь соприкосновения с нагреваемым объектом.
Использование композитных материалов: такие материалы обладают высокой прочностью и легкостью, что упрощает процесс изготовления и увеличивает срок службы ТЭНов.

Энергоэффективность и устойчивость

Энергоэффективные ТЭНы становятся стандартом в новых приборах, так как они не только помогают экономить средства, но и уменьшают негативное воздействие на окружающую среду. Некоторые модели оснащены дополнительными функциями:

Автономные режимы работы: возможность работы в разных режиме — экономичном, стандартном и максимальном.
Регуляторы мощности: позволяют подстраивать рабочий процесс в зависимости от потребностей пользователя, обеспечивая максимальное удобство.

Меры безопасности

Современные ТЭНы оснащены комплексом мер безопасности, что позволяет исключить различные риски, связанные с их эксплуатацией:

Переподключение на защиту от перегрева: устройства автоматически отключаются при достижении опасных температур.
Системы защиты от утечек: позволяют предотвратить электрические замыкания и повреждения оборудования.

Болезни и их профилактика

Несмотря на высокую надёжность, ТЭНы подвержены определённым недостаткам, которые могут влиять на их эффективность. Например:

Формирование накипи: в водонагревателях могут образовываться отложения, снижающие теплопередачу. Для борьбы с этим применяются специальные фильтры и реагенты.
Износ материалов: регулярные проверки и замены файлов обеспечивают долгий срок службы устройства.

Альтернативные источники тепла

Современный рынок предлагает альтернативы ТЭНам, которые могут удовлетворить различные потребности:

Индивидуальные тепловые насосы: обеспечивают более эффективное и экологически чистое решение для обогрева помещений.
Инфракрасные обогреватели: используют другой принцип нагрева и могут быть предпочтительнее в некоторых случаях.

При этом традиционные ТЭНы остаются важными элементами, предоставляя надёжное и эффективное решение для нагрева в различных сферах. Они продолжают эволюционировать, адаптируясь к меняющимся требованиям пользователей и новым технологиям.

Применение ТЭНов в новых областях

С учетом развития технологий и изменения потребностей пользователей, находят своё применение новые области для ТЭНов:

Электрические автомобили: ТЭНы используются для обогрева салонов и отопления аккумуляторов в холодное время года.
Методы переработки отходов: ТЭНы применяются в системах, которые обрабатывают и нагревают отходы для их дальнейшего использования.
3D-печать: ТЭНы необходимы для поддержания температуры материалов, что обеспечивает успешную эксплуатацию принтеров.

Таким образом, ТЭНы не только продолжают оставаться важными компонентами в традиционных областях, но и находят новое применение в современных технологиях и практиках. Это подтверждает их значимость в современных реалиях, где комфорт и функциональность имеют первостепенное значение.
