ТЭНы элементы для нагрева: ваш путь к эффективному отоплению

Что такое ТЭН: основы конструкции и принцип действия

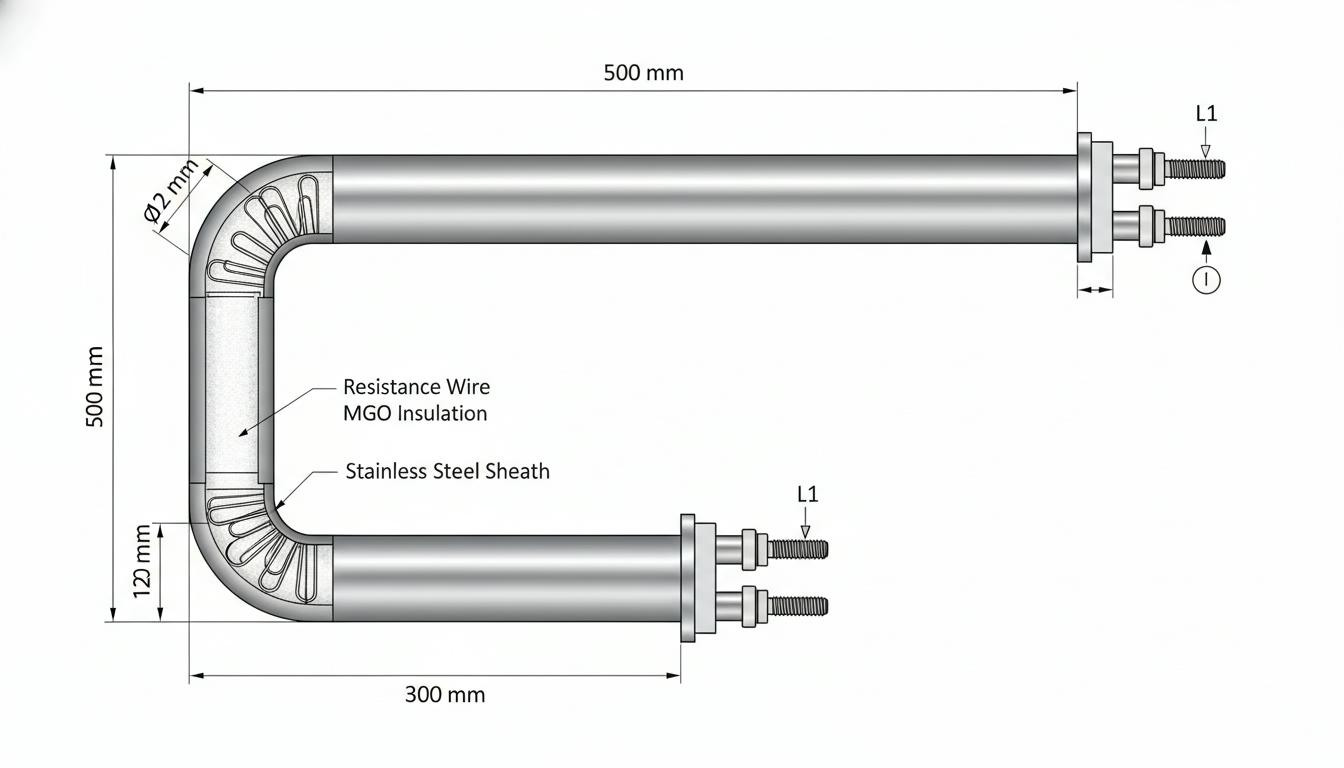

ТЭН — это трубчатый электронагреватель, состоящий из металлической оболочки, внутри которой располагается нагревательная спираль из никель-хромового сплава (нихрома) или фехраля — сплава, содержащего железо с добавками меди, марганца, алюминия и титана. Спираль обладает высоким электрическим сопротивлением и может нагреваться, не расплавляясь. Пространство между спиралью и стенками трубки заполняется диэлектрическим материалом, чаще всего керамическим порошком (оксидом магния — перлитом), который служит изолятором, предотвращает короткое замыкание и равномерно распределяет тепло по поверхности.

Металлическая оболочка изготавливается из материалов с высокой теплопроводностью и коррозионной стойкостью. Для нагрева воды используется нержавеющая сталь, медь применяют в бытовых приборах, а латунь или титан — для агрессивных сред, таких как кислоты и щелочи. Концы трубки герметично запаяны специальными заглушками с контактными стержнями и шпильками для подключения к электросети. Диаметр оболочки варьируется от 6 до 32 мм, а длина активной зоны может достигать нескольких метров, что позволяет адаптировать ТЭН под разнообразные задачи.

Принцип работы ТЭНа основан на законе Джоуля-Ленца: при прохождении электрического тока через спираль выделяется тепло, которое передается через наполнитель на оболочку, а затем в нагреваемую среду. Рабочая температура оболочки может достигать 800°C, что обеспечивает быструю реакцию на изменение температуры и равномерный прогрев без перегревов.

Разновидности ТЭНов: от классических до специализированных

ТЭНы можно классифицировать по форме, конструкции и применению, что значительно расширяет их функциональные возможности.

• Трубчатые ТЭНы: Базовый тип с прямой или согнутой трубкой, идеальны для бойлеров и промышленных резервуаров. Мощность варьируется от сотен ватт до десятков киловатт.
• Спиральные ТЭНы: Используются в компактных бытовых приборах, обеспечивая быстрый нагрев малых объемов.
• Кварцевые ТЭНы: Изготовлены из кварцевого стекла, выдерживают высокие температуры и применяются в специальных установках.
• Медные ТЭНы: Обеспечивают высокий теплопроводный эффект, часто используются в медицине.
• Патронные ТЭНы: Идеальны для пресс-форм и полимерной обработки с возможностью равномерного нагрева.
• Сухие ТЭНы: Не контактируют с водой непосредственно, что увеличивает надежность и долговечность.
• Оребренные ТЭНы: Имеют специальные ребра для улучшенной теплоотдачи.

Модульные блоки ТЭНов позволяют изменять мощность путем отключения отдельных элементов, что обеспечивает надежность в работе системы.

Технические характеристики: параметры для эффективного выбора

Для оптимального отопления важно учитывать ключевые характеристики ТЭНов. Ниже представлена таблица основных параметров:

Тщательный выбор ТЭНа с учетом удельной мощности и характеристик материалов поможет избежать перегрузок и обеспечить надежный и эффективный обогрев.

Сферы применения: ТЭНы в системах отопления и других областях

ТЭНы играют ключевую роль в различных областях отопления.

• Бытовое отопление: Используются в бойлерах, стиральных машинах и водонагревателях для обеспечения горячей воды.
• Промышленность: Нагревают масла, полимеры, воздух в сушилках, а также применяются в экструзии и литье.
• Медицина: Используются в стерилизаторах и инкубаторах.
• Специальные условия: Титановые ТЭНы для агрессивных жидкостей.

В приборе ТЭНы контактируют с водой для повышения энергоэффективности, хотя сухие модели являются предпочтительными для увеличенной долговечности.

Преимущества ТЭНов: почему они ведут к эффективному отоплению

ТЭНы имеют множество преимуществ по сравнению с альтернативными системами отопления:

• Эффективность: Высокий КПД и быстрое достижение рабочей температуры.
• Надежность: Простая конструкция и долгий срок службы, устойчивая к механическим воздействиям.
• Универсальность: Способны работать с жидкости, газами и твердыми телами.
• Безопасность: Герметичная конструкция исключает возможность поражения электрическим током и утечек.
• Экономичность: Использование термостатов снижает расход энергии до 30%.
• Простота: Легкость в управлении, установке и обслуживании.

Правильный выбор и установка ТЭНа помогут достичь значительной экономии, обеспечивая регулярное тепло в любое время года.

Недостатки ТЭНов и способы их минимизации

Несмотря на все преимущества, ТЭНы могут иметь некоторые недостатки:

• Накипь на мокрых ТЭНах: Регулярная чистка или использование сухих моделей поможет устранить эту проблему.
• Длительный нагрев больших объемов: Этот вопрос можно решить правильным выбором мощности.
• Перегрев: Можно избежать с помощью автоматизации.
• Низкая мощность сухих ТЭНов: Это компенсируется установкой нескольких элементов.

Важно учитывать удельную мощность и материалы при выборе, чтобы продлить срок службы ТЭНа.

Советы по выбору, установке и эксплуатации для максимальной эффективности

Выбор ТЭНа

• Рассчитайте необходимую мощность исходя из объемов воды.
• Выбирайте материалы в зависимости от назначения: нержавейка для воды, титан для агрессивных жидкостей.
• Определите тип: мокрый для быстрой работы или сухой для долговечности.
• Проверяйте удельную мощность и соблюдайте стандарты.

Установка (пример для бойлера)

1. Отключите электричество и слейте воду.
2. Удалите старый ТЭН.
3. Очистите место установки от накипи.
4. Установите новый элемент с уплотнителем и закрепите.
5. Подключите провода.
6. Заполните водой и проверьте на утечки.

Используйте средства индивидуальной защиты и работайте осторожно, чтобы предотвратить несчастные случаи.

Эксплуатация и обслуживание

• Установите термостат для поддержания оптимальной температуры.
• Регулярно очищайте ТЭНы от накипи.
• Следите за состоянием спирали и избегайте пересушивания.

При правильной эксплуатации и соответствии рекомендациям, ТЭНы обеспечивают надежное и экономичное отопление, поддерживая в доме комфортные условия.

Перспективы и инновации в ТЭНах

Современные технологии продолжают улучшать ТЭНы, включая интеграцию с системами IoT для удобного управления и применения новых материалов. Такие инновации, как суперфехраль или наноструктурированные наполнители, способны значительно повысить эффективность тепла. ТЭНы также комбинируются с тепловыми насосами для достижения еще более высокой экономии. В перспективе стоит ожидать появления саморегулирующихся ТЭНов, которые автоматически адаптируются к изменениям нагрузки.

ТЭНы становятся не только нагревателями, но и важными элементами эффективного и безопасного отопления, значительно улучшая качество жизни пользователей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Советы по выбору ТЭНов в зависимости от целей и задач

При выборе ТЭНа важно учитывать не только мощность и размеры, но также и конкретные условия эксплуатации. Для различных применений подходит различный тип нагревателя, и понимание этих нюансов поможет сделать оптимальный выбор.

Бытовое применение

Для домашних условий, таких как бойлеры или водонагреватели, трубчатые ТЭНы являются отличным выбором благодаря своей высокой эффективности и доступности. Рекомендуемая мощность для бойлера составляет 1–2 кВт на каждые 10 литров воды. При этом стоит обращать внимание на материал: нержавеющая сталь для обычного использования и медь для более специализированных задач, например, в стиральных машинах.

Промышленные решения

В промышленных системах часто используются партонные ТЭНы и оребренные модели. Патронные ТЭНы обеспечивают равномерный высокотемпературный нагрев, что критично для процессов экструзии и литья. Оребренные ТЭНы помогают сократить затраты на энергию благодаря улучшенной конвекции и теплоотдаче, что особенно важно на производственных сайтах.

Медицинское оборудование

В медицинской сфере медные ТЭНы демонстрируют высокую теплопроводность и устойчивость. Они используются в таких устройствах, как инкубаторы и стерилизаторы, где необходима надежная работа в комбинации с высоким уровнем безопасности.

Гибкие технологии и автоматизированные системы

Современные ТЭНы оснащаются интеллектуальными системами управления, что делает их более эффективными и удобными в эксплуатации. Интеграция с интернетом вещей (IoT) открывает новые горизонты для контроля температуры и управления нагревом. Такой подход позволяет оптимизировать энергозатраты и улучшить эффективность самой системы отопления.

Процесс установки ТЭНа: важные аспекты

Установка ТЭНа требует внимательности и соблюдения всех рекомендаций. Правильный монтаж не только продлевает срок службы устройства, но и увеличивает его эффективность. Рассмотрим основные шаги, которые помогут правильно установить ТЭН.

1. Проверьте электрическую сеть: убедитесь, что она соответствует требованиям по напряжению и мощности.
2. Используйте только качественные и проверенные уплотнители, чтобы избежать утечек.
3. Обратите внимание на прямую и обратную трубы в системе отопления, чтобы гарантировать правильную циркуляцию теплой воды.
4. После установки проведите тестирование на утечки и проверьте работу устройства.

Соблюдение всех этих шагов поможет избежать непредвиденных ситуаций и гарантировать бесперебойную работу системы отопления.

Обслуживание ТЭНов: поддержка эффективной работы

Правильное регулярное обслуживание ТЭНов — это ключ к их долговечности и эффективно. Вот несколько рекомендаций:

• Регулярная проверка состояния спирали на наличие повреждений или коррозии.
• Очистка от накипи: Периодическая чистка поможет избежать снижения мощности из-за отложений.
• Мониторинг температуры: Установка термостатов для контроля рабочих температур.
• Избегайте сухого хода: Это предотвратит перегрев и повреждение нагревателя.

Следуя этим простым рекомендациям, можно существенно продлить срок службы ТЭНа и гарантировать его эффективную работу в долгосрочной перспективе.

Тренды и будущее ТЭНов

С развитием технологий можно ожидать появления новых решений в области ТЭНов. На горизонте уже наблюдаются инновации в материалах и конструкциях, использование наноразмерных технологий для улучшения теплообмена и повышения термостойкости. Генерация саморегулирующихся ТЭНов, способных адаптироваться к окружающим условиям без дополнительного управления, будет одним из главных направлений развития.

Эти технологии способствуют созданию еще более эффективных и безопасных систем отопления, что делает ТЭНы важным элементом в мире отопления, которые обеспечивают всем необходимым для комфорта и безопасности.

Таким образом, ТЭНы представляют собой многофункциональные и надежные решения для различных сфер применения — от бытового отопления до высоких технологий в промышленных и медицинских учреждениях. Выбор правильного устройства и технология монтажа и эксплуатации обеспечивают долгую и эффективную работу системы отопления.
