1. Конструкция и принцип работы плоских ТЭНов

Плоские ТЭНы представляют собой металлическую пластину, на которую намотан резистивный нагревательный элемент, обычно в виде спирали или ленточного проводника. Это позволяет эффективно преобразовывать электрическую энергию в тепло. Плоский ТЭН обеспечивает равномерное распределение тепла по поверхности, так как нагревательный элемент расположен непосредственно под металлической пластиной, что минимизирует тепловые потери.

Толщина корпуса, как правило, составляет 1–3 мм, что позволяет плоским ТЭНам иметь малую инерционность и быстрый разогрев на нагреваемой площади.

2. Габариты и размеры

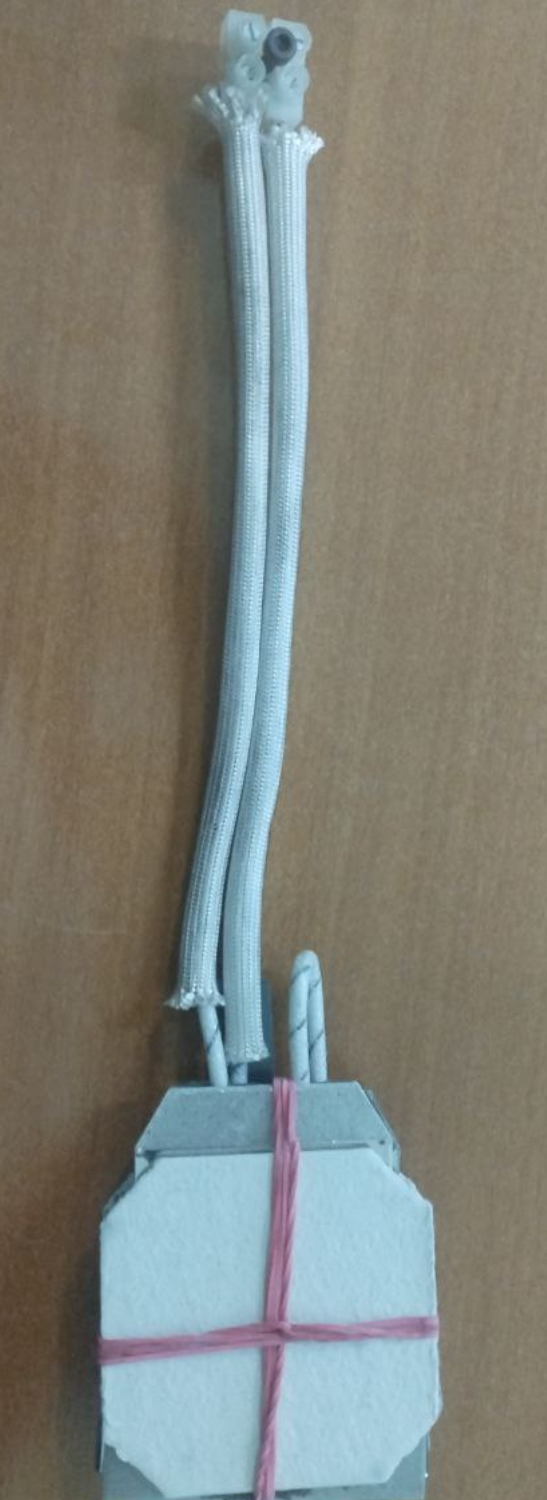

Размеры 70 мм × 54 мм × 4 мм относятся к габаритным параметрам нагревателя:

• 70 мм — длина,
• 54 мм — ширина,
• 4 мм — толщина (корпус).

Эти параметры соответствуют компактному элементу, способному встраиваться в ограниченное пространство или нагревать небольшие площади равномерно и эффективно.

3. Материалы и изоляция

Плоские ТЭНы могут иметь разную основу и изоляцию:

• Миканитовые (слюдяные) — тонкие, подходят для мест с минимальным запасом пространства; обеспечивают хорошие теплоизоляционные свойства и устойчивость к механическим воздействиям.
• Керамические — изготавливаются в виде пластин, выдерживают температуры до 550–800 °С, применяются в оборудовании с высокими требованиями к температуре, например, в термоформовке и кондитерских печах.
• Алюминиевые литые — обладают высокой прочностью и герметичностью, толщина в районе 14 мм, используются для более тяжелых условий эксплуатации.

Напряжение питания плоских ТЭНов может достигать 1000 В, а максимальная рабочая температура — до 550 °С, в некоторых моделях до 800 °С (для керамических изоляторов).

4. Применение плоских ТЭНов 70×54×4 мм

Эти нагреватели широко применяются в таких областях:

• нагрев металлических, пластиковых, керамических и стеклянных поверхностей,
• промышленные процессы: литьевые и экструдирующие машины, пресс-формы, сушильные шкафы, гладильное оборудование, термоформовочное оборудование,
• бытовая техника и малое промышленное нагревательное оборудование, где важна равномерность нагрева и компактность элементов.

За счет небольшой толщины и равномерного нагрева плоские ТЭНы эффективно используются для задач, где важна высокая теплопередача с минимальными потерями и энергозатратами.

5. Электротехнические характеристики и параметры

6. Преимущества плоских ТЭНов с указанными размерами

• Высокая теплопроводность и равномерность нагрева по всей поверхности благодаря конструкции.
• Компактные размеры (70×54×4 мм) позволяют устанавливать нагреватель в узких и ограниченных пространствах, что особенно важно для малых пресс-форм, термоформ и технических узлов.
• Малый вес и тонкая конструкция снижают инерционность и ускоряют процесс выхода на рабочую температуру.
• Энергосбережение: применение плоских ТЭНов позволяет снизить расход электроэнергии на 40-50% по сравнению с обычными нагревательными элементами.
• Возможность выпуска в сложных конфигурациях (П-образных, Г-образных) под заказ для точного соответствия форме нагреваемой поверхности.

7. Технические нюансы и рекомендации при эксплуатации

• Необходимо обеспечивать плотный контакт нагревателя с нагреваемой поверхностью для эффективной теплоотдачи и предотвращения локального перегрева.
• Возможность оснащения термопарами (тип K или J), что важно для контроля температуры на плоской поверхности.
• Следует учитывать воздействие окружающей среды: повышенная влажность, пыль, вибрации могут снижать срок службы устройства.
• Толщина 4 мм — оптимальна для прочности и теплоотдачи для такого размера, но при необходимости могут изготовляться модели с другой толщиной под заказ.

8. Стоимость и окупаемость

Плоские ТЭНы обычно дороже обычных нагревателей в 2-3 раза, однако высокая эффективность и экономия электроэнергии обеспечивают окупаемость инвестиций за 6–12 месяцев при активном производственном использовании.

Дополнительные детали, такие как история развития плоских ТЭНов, их отличие от стержневых и ленточных нагревателей, а также особенности выбора материала корпуса и изолятора под конкретные задачи, будут рассмотрены в следующей части статьи.
