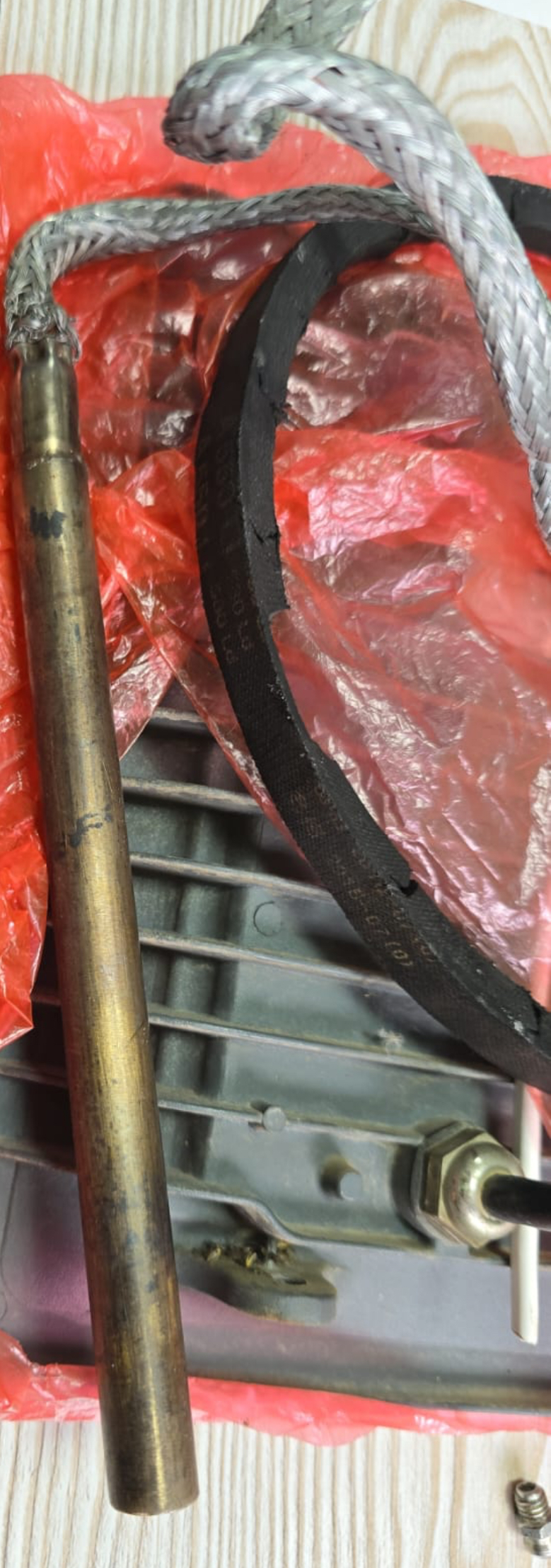

Тэны патронные. Мощность 500 w, длина 17 см, диаметр 12 мм

Тэны патронные. Мощность 500 w, длина 17 см, диаметр 12 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Общее описание патронных ТЭНов

Патронные ТЭНы (ТЭНП) представляют собой трубчатые нагреватели цилиндрической формы, которые непосредственно вставляются в подготовленные отверстия с посадочным диаметром, соответствующим их конструкции. Они находят широкое применение в различных областях, включая промышленное оборудование, такое как пресс-формы, емкости и трубопроводы. Специфика их конструкции заключается в одностороннем выводе контактных проводов, что делает монтаж более простым и эффективным.

Конструкция и материалы

• Корпус: Изготовлен из нержавеющей стали, например, марки 316SUS, что обеспечивает высокую коррозионную стойкость и долговечность.
• Нагревательный элемент: Внутри располагается спираль из резистивного провода (нихром, фехраль и другие сплавы), намотанная с определённым шагом для достижения необходимой мощности.
• Термопроводящий материал: Пространство между спиралью и корпусом заполнено материалом, способствующим эффективному теплообмену и предотвращающим короткое замыкание.
• Вывод проводов: Один конец ТЭНа заглушен герметичной крышкой, с другой стороны выводятся термостойкие провода для подключения к электросети.

Технические параметры типового ТЭНа

Существуют различные модификации патронных ТЭНов, которые могут иметь диаметры от 6,5 мм и длину от 120 до 400 мм и более, в зависимости от области применения и требуемой мощности.

Плотность мощности и тепловые характеристики

• Плотность мощности патронных нагревателей достигает до 25 Вт/см² поверхности. Для ТЭНа мощностью 500 Вт и диаметром 12 мм длина нагрева должна составлять около 17 см для соблюдения безопасной плотности.
• Нагрев происходит равномерно по всей поверхности, что обеспечивает стабильное тепловыделение.
• Для оптимальной теплопередачи патрон помещается в отверстие диаметр которого превышает диаметр нагревателя на несколько десятков миллиметров, а также рекомендуется использовать высокотемпературную монтажную пасту.

Применения

Патронные ТЭНы на 500 Вт широко используются для:

• Нагрева пресс-форм и технологического оборудования;
• Нагрева небольших емкостей с жидкостями или газами;
• Работы с трубными системами;
• Применения в 3D-принтерах и калибровочных устройствах.

Установка может проводиться как для одного нагревателя, так и для нескольких, что позволяет равномерно распределять тепло на больших поверхностях или матрицах.

Преимущества патронных нагревателей мощностью 500 Вт, длиной 17 см и диаметром 12 мм

• Компактные размеры и точечный локальный нагрев;
• Высокая плотность тепловыделения с минимальной физической массой;
• Универсальность в применении благодаря возможности установки в отверстия различных металлоконструкций;
• Защита от агрессивных сред благодаря использованию нержавеющей стали и герметичной конструкции;
• Легкость замены и монтажа, не требующего использования сложного оборудования.

Технические особенности монтажа и эксплуатации

При монтаже патронного ТЭНа следует учитывать следующие аспекты:

• Нагреватель должен быть плотно вставлен в подготовленное отверстие, которое должно быть заранее обработано с допуском по H7;
• Использование термостойких паст значительно улучшает теплопередачу;
• Вывод проводов изготовлен из термостойкого материала, стандартная длина провода — 20-25 см, однако может быть модифицирована в зависимости от требований клиента;
• Рабочая температура достигает 500–600 °C, что делает их пригодными для использования в условиях с высокими требованиями.

Различия патронных нагревателей от традиционных трубчатых моделей вызваны односторонним выводом для упрощения монтажа и повышенной плотностью мощности благодаря особенностям конструкции. Это делает патронные ТЭНы надежным выбором для локального нагрева в самых различных промышленных и технических применениях.

Далее рассмотрим более детально особенности эксплуатации патронных ТЭНов, их особенности ухода и возможности адаптации под специфические производственные процессы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Особенности эксплуатации патронных ТЭНов

Патронные ТЭНы, обладая уникальными характеристиками, отличаются не только простотой конструкции, но и высокой эффективностью в эксплуатации. Важно понимать, что для достижения долгосрочной работы и минимизации риска поломок, необходима правильная установка и регулярное техническое обслуживание.

Рекомендации по монтажу

Монтаж патронного ТЭНа требует соблюдения некоторых важных аспектов:

• Предварительная подготовка: Точное соблюдение размеров отверстия для установки ТЭНа является критически важным. Посадочное место должно быть обработано с допуском по H7 для обеспечения плотной и надежной посадки.
• Использование термостойких паст: Нанесение термопроводящих паст на поверхность нагревателя и отверстие значительно улучшает теплопередачу и снижает риск перегрева, что увеличивает срок службы устройства.
• Электрическое подключение: Провода ТЭНа, как правило, имеют термостойкую изоляцию. При подключении к электросети необходимо использовать коннекторы, которые обеспечивают надежное и безопасное соединение.

Обслуживание и уход

Для поддержания оптимальной работы патронного ТЭНа, рекомендуется:

• Регулярная проверка состояния: Периодически проверяйте наличие коррозии или других повреждений на поверхности нагревателя. В случае обнаружения признаков износа или повреждения, необходимо произвести замену устройства или его ремонт.
• Очистка от загрязнений: Регулярно очищайте нагреватель и окружающие его поверхности от пыли и загрязнений, которые могут ухудшать теплоотвод.
• Мониторинг температуры: Используйте термодатчики для контроля температуры работы нагревателя, чтобы избежать перегрева.

Безопасные условия эксплуатации

Несмотря на высокую надежность и безопасность патронных ТЭНов, необходимо помнить о следующих моментах:

• Избегайте физического контакта с нагревателем во время его работы, так как он может достигать высоких температур. Установите соответствующие защитные ограждения.
• Убедитесь, что все электрооборудование соответствует стандартам безопасности, а электрическая проводка в исправном состоянии.
• При использовании в условиях высокой влажности или агрессивных сред, обеспечьте дополнительные меры защиты, такие как использование уплотнителей или защитных кожухов.

Варианты модификации

Патронные нагреватели имеют возможность заказа с индивидуальными спецификациями. Это может включать:

• Измененный диаметр и длину: В зависимости от требований конкретной производственной линии, можно адаптировать размер устройства, чтобы обеспечить максимальную эффективность.
• Специальные материалы: Вместо стандартной нержавеющей стали можно использовать различные сплавы, которые обеспечивают дополнительную защиту в условиях агрессивных сред.
• Дополнительные функции: Некоторые модели могут быть оснащены встроенными датчиками температуры и автоматическими системами управления, которые улучшают контроль за процессом нагрева.

Перспективы применения

Патронные ТЭНы с характеристиками 500 Вт, 17 см длиной и 12 мм диаметром открывают новые возможности для исследовательской и производственной деятельности. Их использование становится все более востребованным в следующих отраслях:

• Медицинская техника: Нагреватели могут использоваться для стерилизации или поддержания температуры веществ, что особенно важно в медицинских и лабораторных условиях.
• Электронные устройства: Используются в системах обогрева для компьютерных компонентов, где необходим контролируемый локальный нагрев.
• Производственные линии: В условиях массового производства патронные ТЭНы обеспечивают надежный и эффективный нагрев материалов, что значительно ускоряет производственные процессы.

Не менее важно, что внедрение патронных ТЭНов в промышленность позволяет значительно сократить энергозатраты, что является актуальным в условиях экономии ресурсов и оптимизации производственных процессов. Чем дальше, тем больше мы увидим их развитие и внедрение в самые разные сегменты экономики.
