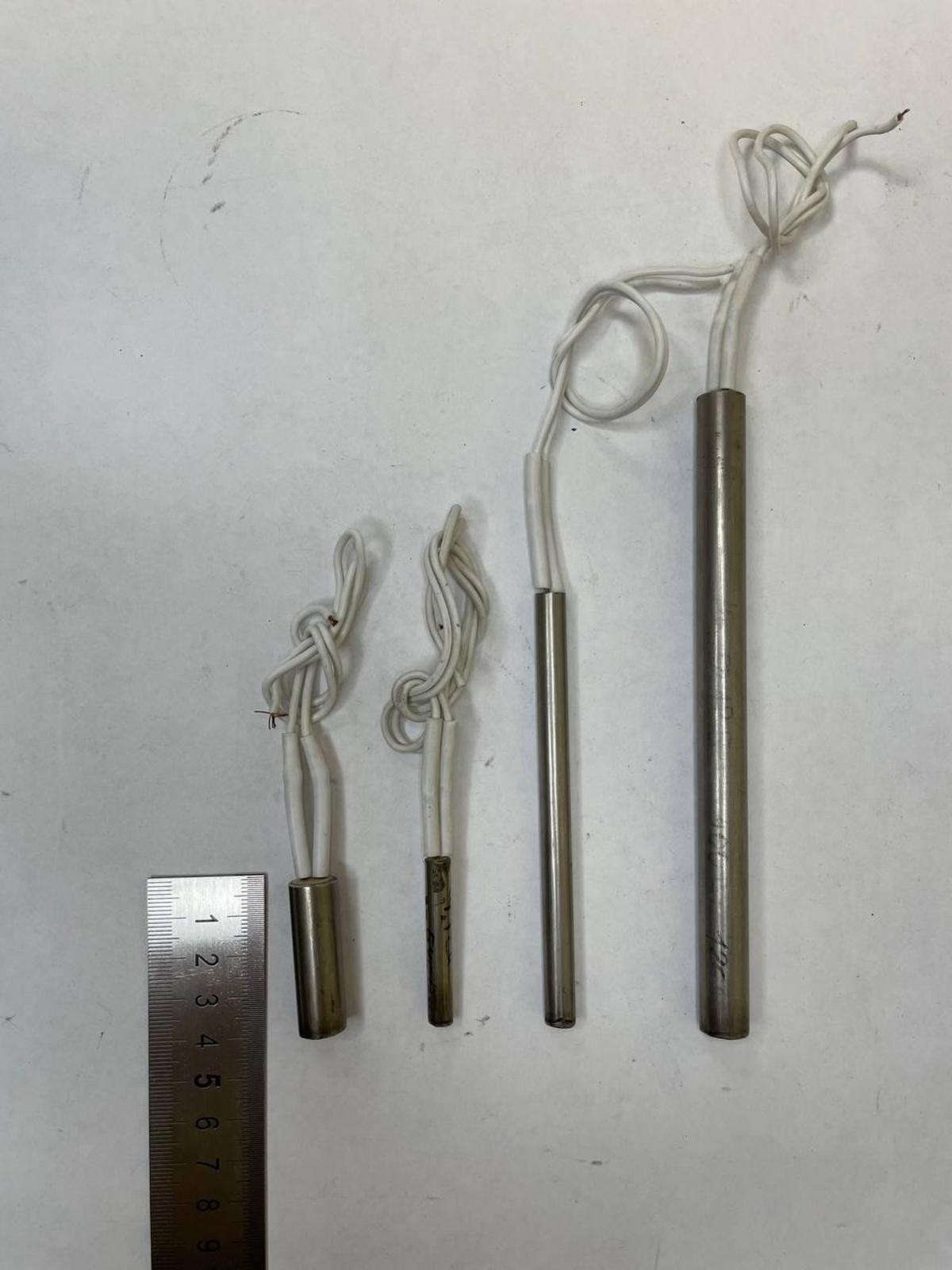

Тэны пальчиковые. Диаметр 19, длинна 250, мощность 750 Вт.

Пальчиковые ТЭНы: Полное руководство по характеристикам, применению и эксплуатации

Пальчиковые трубчатые электронагреватели (ТЭНы), также известные как патронные нагреватели, представляют собой специализированные промышленные элементы цилиндрической формы, предназначенные для высокотемпературного локального нагрева в различном оборудовании. Элемент с диаметром 19 мм, длиной 250 мм и мощностью 750 Вт является типовым представителем среднемощных нагревателей общего назначения, обеспечивающих баланс между компактностью и достаточной производительностью для широкого спектра промышленных задач.

Ключевые понятия и терминология

• Пальчиковый ТЭН (патронный нагреватель): Компактный трубчатый электронагреватель цилиндрической формы, используемый для контактного нагрева пресс-форм, матриц, жидкостей и других элементов оборудования.
• Нихромовая спираль: Нагревательный элемент, изготовленный из сплава никеля и хрома (обычно 80% Ni, 20% Cr), обладающий высоким электрическим сопротивлением и способностью выдерживать высокие температуры без деформации.
• Периклаз (оксид магния, MgO): Мелкодисперсный порошок, используемый в качестве электроизоляционного и теплопроводящего заполнителя внутри ТЭНа. Он обеспечивает электрическую изоляцию нихромовой спирали от корпуса и эффективную передачу тепла к внешней оболочке.
• Холодная зона: Ненагреваемая часть ТЭНа на его концах, необходимая для защиты выводов, проводки и обеспечения механической прочности. Длина холодной зоны обычно составляет 10-20 мм с каждой стороны.
• Удельная мощность (Вт/см²): Параметр, характеризующий плотность теплового потока с поверхности нагревателя. Высокая удельная мощность указывает на способность нагревателя быстро передавать большое количество тепла с единицы площади.
• Контактный нагрев: Метод теплопередачи, при котором нагревательный элемент непосредственно соприкасается с нагреваемым объектом, обеспечивая максимально эффективную передачу тепла за счет теплопроводности.
• Термопара: Датчик температуры, состоящий из двух разнородных проводников, соединенных на одном конце. При изменении температуры в месте соединения возникает термоЭДС (электродвижущая сила), которая может быть измерена для определения температуры.
• ПИД-контроллер (Пропорционально-интегрально-дифференциальный контроллер): Алгоритм управления, используемый для поддержания выходной переменной (например, температуры) на заданном уровне с минимальной ошибкой и перерегулированием.

Техническое строение и конструкция

Конструкция патронного нагревателя ориентирована на максимальную надежность и эффективность теплопередачи в условиях промышленной эксплуатации. Основу составляет прочный металлический корпус, внутри которого размещены ключевые функциональные элементы.

Основные компоненты пальчикового ТЭНа

• Корпус: Изготавливается преимущественно из нержавеющей стали (например, марок AISI 304 или 321 для высокотемпературных приложений) или углеродистой стали. Выбор материала корпуса обусловлен требованиями к коррозионной стойкости, механической прочности и устойчивости к агрессивным средам. Корпус предотвращает механические повреждения внутренних компонентов и обеспечивает защиту от внешней среды.
• Нагревательная спираль: Представляет собой нить из нихрома высокого сопротивления (сплав 80/20 Ni/Cr). По этой спирали проходит электрический ток, генерируя тепло за счет эффекта Джоуля. Температура плавления нихрома достигает 1400°С, что гарантирует стабильную работу при высоких рабочих температурах ТЭНа.
• Электроизоляционный материал (периклаз из оксида магния, MgO): Пространство между нихромовой спиралью и внешней металлической оболочкой плотно заполнено периклазом. Этот материал обладает превосходными электроизоляционными свойствами, предотвращая электрический пробой на корпус, и одновременно высокой теплопроводностью, эффективно отводя тепло от спирали к внешней оболочке. Нагревательный провод также имеет покрытие из оксида магния для дополнительной изоляции.

Конструктивные особенности

• Одностороннее подключение: Характерной особенностью является вывод для электропитания только с одного конца нагревателя, обычно в виде гибкого провода длиной 20-30 сантиметров. Второй конец герметично запаян, что упрощает монтаж в ограниченных пространствах и повышает герметичность.
• Круглое сечение: Цилиндрическая форма обеспечивает оптимальный контакт с нагреваемой поверхностью при установке в отверстия, что гарантирует высококачественный и равномерный локальный нагрев отдельных узлов оборудования.
• Высокая точность изготовления: Производство пальчиковых ТЭНов осуществляется с высокой точностью. Возможное несоответствие от идеальной округлости составляет всего до 0,05 мм. Такая точность критически важна для обеспечения плотного прилегания к посадочному месту и максимально эффективной теплопередачи, что напрямую влияет на срок службы и КПД.

Технические характеристики элемента 19×250 мм, 750 Вт

Рассматриваемый элемент с типоразмером 19×250 мм и мощностью 750 Вт относится к категории универсальных решений для широкого круга промышленных задач. Его характеристики демонстрируют оптимальное соотношение мощности, габаритов и температурных возможностей.

Расчет удельной мощности: При диаметре 19 мм и длине 250 мм (без учета холодных зон, где активная нагреваемая часть составляет примерно 210-230 мм), удельная мощность данного элемента составляет ориентировочно 16-20 Вт/см². Этот показатель является оптимальным для среднемощных нагревателей, обеспечивая сбалансированное распределение тепла без риска локального перегрева или недостаточной эффективности.

Области применения

Пальчиковые ТЭНы типоразмера 19×250 мм, 750 Вт находят широкое применение в различных промышленных отраслях, где требуется точный, локализованный и эффективный нагрев. Их универсальность обусловлена оптимальным сочетанием мощности, габаритов и эксплуатационных характеристик.

Основные сферы использования и их преимущества для бизнеса

• Штампы и пресс-формы: Это одна из наиболее распространенных областей применения. Нагрев металлических деталей большой массы в штампах и пресс-формах критически важен для формовки металлов, пластиков и композитов. Пальчиковые ТЭНы обеспечивают равномерное распределение тепла, что снижает процент брака, улучшает качество конечной продукции и продлевает срок службы самой оснастки за счет предотвращения термических деформаций.
• Упаковочные машины и запайщики пакетов: В этих системах ТЭНы поддерживают оптимальную температуру для термосварки, обеспечивая надежное и герметичное запечатывание. Быстрый нагрев и точный контроль температуры повышают производительность упаковочных линий и сокращают время простоя.
• Производство пластмассовых изделий: Используются в экструдерах для формования и плавления пластика, а также в экструзионных матрицах для создания профилей и заготовок из полимеров. Точное управление температурой предотвращает деградацию материала и обеспечивает высокое качество экструзии.
• Термопластавтоматы (ТПА): Применяются для регулировки температурного режима в соплах и горячеканальных системах. Это позволяет улучшить текучесть расплава, снизить давление впрыска, сократить цикл формования и уменьшить энергопотребление.
• Горячее тиснение и ламинирование: В полиграфии и текстильной промышленности ТЭНы обеспечивают контактный нагрев для нанесения изображений или ламинирующих пленок. Точный и стабильный нагрев гарантирует высокое качество оттиска и прочное сцепление слоев.
• Медицинское и лабораторное оборудование: Требуют точного контроля теплового режима в стерилизаторах, инкубаторах, анализаторах и другом оборудовании. Патронные ТЭНы обеспечивают стабильность и повторяемость условий, что критически важно для точности экспериментов и безопасности процедур.
• Литейная промышленность: Прогрев литейных форм и матриц способствует улучшению текучести металла, снижению внутренних напряжений и дефектов в отливках, повышая качество и прочность конечных изделий.
• Нагрев жидкостей: Подходят для нагрева воды, масел, а также агрессивных сред, таких как кислоты и щелочи, при условии использования корпуса из соответствующих материалов (например, титана или нержавеющей стали высокого класса). Это актуально для химической промышленности, водоподготовки и систем циркуляции технических жидкостей.

Преимущества пальчиковых ТЭНов диаметра 19 мм

Для промышленных предприятий выбор пальчиковых ТЭНов диаметром 19 мм обеспечивает ряд существенных эксплуатационных и экономических преимуществ, напрямую влияющих на эффективность производства и снижение издержек.

Компактность и удобство монтажа

• Простота эксплуатации и обслуживания: Главное преимущество цилиндрической формы — это возможность быстрой и легкой замены одного элемента без демонтажа всего узла или прерывания рабочего цикла оборудования. Это минимизирует время простоя (даунтайм) и сокращает трудозатраты на обслуживание.
• Интеграция в ограниченные пространства: Небольшой диаметр позволяет устанавливать ТЭНы даже в сравнительно компактные механизмы и аппараты, где другие типы нагревателей просто не поместятся. Это оптимизирует дизайн оборудования и позволяет создавать более плотные компоновки.
• Легкий монтаж: Установка не требует специализированного оборудования или сложных процедур. Обычно достаточно обеспечить точное посадочное отверстие, что сокращает время наладких работ.

Надежность и долговечность

• Высокая надежность: Конструкция с внутренним периклазовым заполнением и герметичным корпусом обеспечивает стабильную работу в жестких условиях.
• Устойчивость к агрессивным средам и вибрациям: Герметичность конструкции позволяет использовать их в неблагоприятных условиях с повышенной влажностью, вибрациями и воздействием химически агрессивных веществ, что критически важно для многих производственных процессов.
• Коррозионная стойкость: Использование нержавеющей стали для корпуса гарантирует, что материалы не подвергаются коррозии, что продлевает срок службы нагревателей даже при контакте с агрессивными жидкостями или в условиях высокой влажности.
• Продолжительный срок службы: При условии правильного подбора, установки и соблюдения режимов эксплуатации, пальчиковые ТЭНы способны служить многие годы, что снижает общую стоимость владения (TCO).

Эффективность нагрева

• Равномерное распределение тепла: Благодаря тщательному разделению витков нихромовой спирали и плотному заполнению периклазом, обеспечивается равномерное распределение тепла по всей активной поверхности элемента. Это предотвращает локальные перегревы и гарантирует однородный нагрев обрабатываемого материала.
• Высокая теплоотдача: Несмотря на компактные размеры, эти ТЭНы обладают высокой плотностью мощности и эффективной теплоотдачей, что позволяет быстро достигать заданных температур.
• Контактный метод нагрева: Прямое прилегание ТЭНа к нагреваемой поверхности обеспечивает максимальную эффективность теплопередачи, минимизируя потери энергии на конвекцию или излучение. Это снижает энергопотребление и повышает КПД системы.

Экономические параметры

• Оптимальная стоимость: Нагреватели данного типа, как правило, недорогие по стоимости приобретения по сравнению с более сложными или специализированными системами нагрева.
• Снижение затрат на обслуживание: Простота монтажа и быстрая замена элементов сокращают затраты на работы по обслуживанию и ремонту.
• Универсальность применения: Возможность использования в различных условиях и для различных задач снижает потребность в приобретении узкоспециализированного оборудования, оптимизируя капитальные затраты.

Особенности работы и контроль температуры

Понимание принципов работы и методов контроля температуры пальчиковых ТЭНов является критически важным для их эффективной и безопасной эксплуатации в промышленных условиях.

Принцип работы

Пальчиковый ТЭН функционирует на основе контактного нагрева. Это означает, что электрический ток, проходя через нихромовую спираль, генерирует тепло, которое затем передается окружающему объекту или среде путем прямого контакта. Эффективность этого метода заключается в минимизации тепловых потерь и возможности быстро и точно нагревать целевые зоны. Номинальная температура поверхности нагревателя зависит от нескольких факторов: материала, в который он вмонтирован (его теплопроводности и теплоемкости), а также условий внешней среды (наличие конвекции, изоляции).

Распределение мощности

В приложениях, таких как запайщики или формы для прессования, нередко наблюдается ситуация, когда центральная часть патронных нагревателей оказывается горячее, чем их концы. Для обеспечения равномерного распределения тепла по всей длине нагреваемой зоны производители предлагают ТЭНы с оптимизированным распределением мощности. Часто применяется схема 35/30/35, где 35% общей мощности сосредоточено на каждом из концов элемента, а 30% — в центральной части. Это компенсирует естественные теплопотери на краях и создает более однородное температурное поле, что особенно важно для качества продукции и предотвращения деформаций.

Холодные зоны

Патронные ТЭНы конструктивно имеют холодные зоны на своих концах. Эти участки не нагреваются до максимальной рабочей температуры. Их назначение — защита электрических контактов, проводки подключения от перегрева и обеспечение механической целостности элемента. Для ТЭНа длиной 250 мм холодные зоны обычно составляют 10-20 мм на каждом конце, что означает, что активная, нагреваемая часть элемента находится в диапазоне 210-230 мм. При проектировании систем нагрева необходимо учитывать эти холодные зоны, чтобы обеспечить правильное позиционирование и избежать недогрева целевых участков.

Специальные возможности и кастомизация

Для удовлетворения специфических требований промышленных процессов производители предлагают различные опции кастомизации пальчиковых ТЭНов, значительно расширяющие их функционал и применимость.

Встроенные датчики температуры

Одним из ключевых усовершенствований является возможность изготовления патронных ТЭНов со встроенной термопарой (например, типа K или J). Это позволяет осуществлять точный и оперативный контроль, а также регулирование температуры непосредственно в точке нагрева. Такая функция особенно важна для критичных приложений, где требуется поддержание строгого температурного режима с минимальными отклонениями, например, в процессах термоформовки высокоточных компонентов или в лабораторном оборудовании. Встроенная термопара упрощает интеграцию с внешними системами управления, такими как ПИД-контроллеры, и повышает общую точность регулирования.

Различные типы подключения

Для обеспечения универсальности монтажа и совместимости с различными электрическими системами, элементы могут быть выполнены с разнообразными системами подключения:

• Простой провод: Гибкие выводы, часто с термостойкой изоляцией, для прямого подключения к клеммам или распределительной коробке.
• Резьбовое соединение (ниппель): Позволяет механически закрепить ТЭН в отверстии с помощью резьбы различных диаметров, обеспечивая надежное позиционирование и герметизацию.
• Фланцевое крепление: Используется для установки нагревателей в емкости или резервуары, обеспечивая герметичное соединение через фланец.
• Штуцерные соединения: Применяются для подключения к трубопроводам или емкостям, где требуется подача нагревателя внутрь среды.

Многозонные нагреватели

Для крупных пресс-форм, матриц или протяженных объектов, требующих сложного профиля нагрева, производители предлагают патронные ТЭНы с несколькими независимо контролируемыми зонами. Каждую такую зону можно регулировать отдельно, что позволяет достигать идеального распределения температуры по всей поверхности нагреваемого объекта. Это критически важно для предотвращения термических напряжений, минимизации деформаций и обеспечения высокого качества готовой продукции в сложных производственных циклах.

Сравнение с другими типами нагревателей

Выбор оптимального типа нагревателя — стратегическое решение для любого производства. Пальчиковые ТЭНы диаметра 19 мм предлагают уникальное сочетание характеристик, выделяющее их на фоне альтернативных решений.

Сравнительная таблица промышленных нагревателей

Таким образом, пальчиковые ТЭНы диаметром 19 мм являются более компактными и простыми в замене, чем фланцевые ТЭНы, предлагая при этом значительно большую мощность, чем элементы малого диаметра (например, 10 мм), сохраняя высокую компактность. Они также экономически выгоднее, чем многие специализированные системы с комплексным контролем температуры, и универсальнее ТЭНов низкого напряжения (обычно ограниченных 24-48 В и температурой до 300°С), что делает их оптимальным выбором для широкого круга промышленных применений, где важен баланс между производительностью, точностью и стоимостью.

Понимание фундаментальных характеристик и преимуществ пальчиковых ТЭНов типоразмера 19×250 мм, 750 Вт формирует основу для принятия информированных решений. Однако для максимальной эффективности критически важен переход от теоретических знаний к практическому внедрению, оптимизации процессов и стратегическому управлению жизненным циклом этих нагревательных элементов.

Продвинутая практика и внедрение

Эффективное использование пальчиковых ТЭНов в производственных процессах выходит за рамки простого подбора по техническим характеристикам. Для достижения максимальной производительности, энергоэффективности и долговечности необходимо глубокое понимание архитектуры внедрения, пошаговой реализации, экономической оценки и управления рисками. Данный раздел предназначен для руководителей, инженеров и специалистов по закупкам, стремящихся к оптимизации тепловых процессов.

Пошаговая реализация системы нагрева на базе пальчиковых ТЭНов

Внедрение или модернизация системы нагрева требует системного подхода. Представляем этапы реализации, которые помогут минимизировать риски и обеспечить высокую эффективность проекта.

1. Этап 1: Анализ потребностей и Технико-Экономическое Обоснование (ТЭО)
   • Определение требований: Точное задание требуемой температуры, скорости нагрева, объема/массы нагреваемого объекта, условий окружающей среды (агрессивность, влажность, вибрации).
   • Расчет тепловых потерь: Оценка потерь тепла через изоляцию, конвекцию, излучение. Это критически важно для определения необходимой суммарной мощности нагревателей.
   • Предварительный выбор ТЭНов: На основе расчетов определяются предварительные параметры (диаметр, длина, мощность, материал корпуса). Для данного случая – 19х250 мм, 750 Вт.
   • Оценка ROI и TCO:
     • ROI (Return On Investment): Расчет окупаемости инвестиций, учитывающий стоимость ТЭНов, установки, электроэнергии, а также потенциальное снижение брака, увеличение производительности и сокращение времени простоя. Например, при снижении времени простоя на 10% и увеличении срока службы оборудования на 15%, ROI может достигать 25-40% в год.
     • TCO (Total Cost of Ownership): Анализ совокупной стоимости владения, включающий не только начальные затраты, но и стоимость эксплуатации, обслуживания, замены, энергопотребления на протяжении всего жизненного цикла. Пальчиковые ТЭНы демонстрируют низкий TCO за счет долговечности и простоты замены.
2. Этап 2: Проектирование и детализация
   • Выбор оптимальной компоновки: Определение количества ТЭНов, их расположения для равномерного нагрева, с учетом холодных зон. Для больших пресс-форм может потребоваться шахматное расположение или использование многозонных ТЭНов.
   • Система управления температурой: Выбор терморегуляторов, ПИД-контроллеров, датчиков (термопар/термосопротивлений). Рекомендуется использовать встроенные термопары в ТЭНах для высокой точности.
   • Электрическая схема: Разработка схемы подключения, выбор кабелей (сечение не менее 1.5 мм², для 750 Вт/220 В – ток около 3.4 А, но рекомендуется 2.5 мм² с запасом прочности), защитных устройств (автоматические выключатели, УЗО – устройства защитного отключения).
   • Технические спецификации для закупки: Подготовка детальных спецификаций для поставщиков, включая допуски, материалы, тип подключения, наличие сертификатов (например, CE, ГОСТ).
3. Этап 3: Закупка и приемка
   • Выбор поставщика: Предпочтение следует отдавать производителям с проверенной репутацией, которые могут предоставить не только качественную продукцию, но и техническую поддержку, а также гарантийное обслуживание.
   • Контроль качества: Проверка каждой партии ТЭНов на соответствие заявленным характеристикам (диаметр, длина, мощность, сопротивление, изоляция). Использование измерительного оборудования для подтверждения допусков (например, ±0,05 мм по диаметру).
   • Логистика и хранение: Обеспечение надлежащих условий транспортировки и хранения для предотвращения механических повреждений и деградации материалов.
4. Этап 4: Монтаж и пусконаладка
   • Подготовка посадочных мест: Отверстия под ТЭНы должны быть чистыми, без заусенцев и точно соответствовать диаметру ТЭНа с минимальным зазором (рекомендуемый зазор 0,02-0,05 мм для плотного прилегания и максимальной теплопередачи).
   • Монтаж ТЭНов: Установка с использованием антипригарных паст (при необходимости) для улучшения теплового контакта и облегчения последующей замены. Строгое соблюдение электрической схемы подключения, проверка изоляции перед подачей напряжения.
   • Калибровка и тестирование: Настройка ПИД-контроллеров, калибровка датчиков температуры. Проведение тестовых циклов нагрева для проверки равномерности температурного поля и стабильности работы системы.
   • Документирование: Создание эксплуатационной документации, схем подключения, инструкций по обслуживанию.
5. Этап 5: Эксплуатация и оптимизация
   • Мониторинг параметров: Постоянный контроль температуры, энергопотребления, состояния изоляции.
   • Плановое обслуживание: Периодическая очистка от окислов и загрязнений, проверка контактов и проводки. Регулярный осмотр на предмет механических повреждений.
   • Превентивная замена: Анализ среднего срока службы ТЭНов в конкретных условиях и планирование превентивных замен для предотвращения внезапных сбоев в работе оборудования.
   • Оптимизация режимов: Тонкая настройка контроллеров для снижения энергопотребления без ущерба для качества продукта, например, путем оптимизации алгоритмов нагрева/охлаждения.

Расчет экономической эффективности и ROI

Внедрение новых или модернизация существующих систем нагрева на базе пальчиковых ТЭНов 19×250 мм, 750 Вт может принести значительную экономическую выгоду. Вот как это оценить:

Формула ROI (Return on Investment):

ROI = ((Прибыль от инвестиций - Стоимость инвестиций) / Стоимость инвестиций) × 100%

Для нашей ситуации:

• Стоимость инвестиций: Сумма затрат на приобретение ТЭНов, контроллеров, кабелей, монтаж и пусконаладку.
• Прибыль от инвестиций (расчетная):
  • Экономия энергии: За счет более точного контроля температуры и эффективной теплопередачи, снижение энергопотребления может достигать 5-15%.
  • Сокращение времени простоя: Легкая замена ТЭНов сокращает время ремонта с часов до минут, что выражается в увеличении часов работы оборудования. Предполагаемое сокращение до 20-30% от текущего времени простоя.
  • Снижение процента брака: Стабильный и равномерный нагрев уменьшает количество дефектной продукции на 2-7%.
  • Увеличение срока службы оборудования/оснастки: Минимизация термических перегрузок способствует долговечности пресс-форм, матриц и другого оборудования на 10-20%.
  • Снижение затрат на обслуживание: Меньше ремонтов, меньше трудозатрат.

Пример оценки: Если годовая экономия на электроэнергии составляет 50 000 руб., сокращение потерь от простоя – 100 000 руб., а снижение брака – 70 000 руб., при общей стоимости инвестиций в 300 000 руб. (на многоэлементную систему), то годовая прибыль от инвестиций составит 220 000 руб. В этом случае ROI = ((220 000 — 300 000) / 300 000) * 100% = -26.6% (за первый год). Но если учесть, что ТЭНы служат 3-5 лет, а система снижает операционные затраты ежегодно, то ROI будет положительным и значительным на протяжении всего срока службы.

Риски и их минимизация при эксплуатации

Для поддержания непрерывности производственных процессов критически важно предвидеть и минимизировать потенциальные риски, связанные с эксплуатацией пальчиковых ТЭНов.

Чек-лист по минимизации рисков:

• Риск 1: Неправильная установка (недостаточно плотное прилегание)
  • Проявление: Снижение эффективности нагрева, локальный перегрев ТЭНа, сокращение срока службы из-за образования воздушных зазоров.
  • Минимизация:
    • Тщательная подготовка посадочных отверстий: диаметр с допуском ±0,05 мм.
    • Использование теплопроводящих паст для заполнения микрозазоров.
    • Регулярный контроль плотности посадки.
• Риск 2: Перегрев ТЭНа (из-за недостаточной теплоотдачи)
  • Проявление: Выход из строя спирали, пробой изоляции, разрушение корпуса.
  • Минимизация:
    • Правильный расчет удельной мощности (не превышать максимальное значение для конкретных условий).
    • Использование встроенных термопар для прямого контроля температуры корпуса ТЭНа.
    • Автоматическое отключение при превышении критической температуры.
• Риск 3: Пробой изоляции (влажность, механические повреждения)
  • Проявление: Утечка тока, поражение персонала, выход из строя оборудования.
  • Минимизация:
    • Применение ТЭНов с герметичной конструкцией и соответствующим IP-рейтингом.
    • Защита выводов от влаги и механических повреждений.
    • Регулярное измерение сопротивления изоляции мегаомметром (не реже 1 раза в год).
    • Установка УЗО в цепи питания.
• Риск 4: Окисление и загрязнение поверхности ТЭНа
  • Проявление: Снижение эффективности теплопередачи, неравномерный нагрев.
  • Минимизация:
    • Периодическая очистка поверхности от нагара, окислов и других загрязнений.
    • Использование защитных покрытий (где применимо) или материалов корпуса, стойких к образованию отложений.
• Риск 5: Неправильное электрическое подключение
  • Проявление: Перегрев контактов, искрение, короткое замыкание, выход из строя ТЭНа или контроллера.
  • Минимизация:
    • Строгое соблюдение электрических схем и стандартов ПУЭ.
    • Использование кабелей адекватного сечения с термостойкой изоляцией.
    • Надежное крепление контактов, исключающее ослабление.
    • Проведение предпусковых проверок сопротивления и изоляции.

Кейсы/паттерны внедрения

Примеры использования пальчиковых ТЭНов 19×250 мм, 750 Вт в различных промышленных сценариях демонстрируют их адаптивность и эффективность.

Кейс 1: Оптимизация горячеканальной системы для малого предприятия (SMB)

Задача: Небольшое производство пластиковых деталей столкнулось с нестабильным качеством продукции и частыми засорами сопел в горячеканальной системе из-за неравномерного нагрева. Бюджет на модернизацию ограничен.

Решение: Вместо полной замены системы были установлены пальчиковые ТЭНы 19×250 мм, 750 Вт с встроенными термопарами в ключевых точках горячеканальных коллекторов. Использованы стандартные ПИД-контроллеры для каждой зоны.

Результат:

• Снижение брака: За счет точного контроля температуры бракованных изделий стало на 8% меньше.
• Сокращение простоев: Уменьшение засоров и упрощение замены ТЭНов сократило время простоя оборудования на 15%.
• Быстрая окупаемость: Инвестиции окупились в течение 10 месяцев за счет экономии на материалах и увеличении производительности.

Кейс 2: Высокоточный нагрев пресс-форм в крупном машиностроении

Задача: Крупный производитель металлических деталей методом горячей штамповки нуждался в чрезвычайно равномерном и контролируемом нагреве массивных пресс-форм для минимизации деформаций и продления срока службы оснастки.

Решение: Разработана система из 48 пальчиковых ТЭНов 19×250 мм, 750 Вт, расположенных в многозонной конфигурации по всей поверхности пресс-формы. Применены ТЭНы с распределением мощности 35/30/35 и индивидуальные ПИД-контроллеры для каждой группы ТЭНов. Система интегрирована с центральной SCADA (Supervisory Control and Data Acquisition) системой предприятия.

Результат:

• Повышение качества: Точность размеров и отсутствие деформаций деталей улучшились на 0,02 мм.
• Продление срока службы оснастки: За счет предотвращения локальных перегревов и термических ударов срок службы пресс-форм увеличился на 20%.
• Оптимизация энергопотребления: Централизованное управление позволило снизить пиковые нагрузки и оптимизировать энергопотребление на 12%.

Кейс 3: Нагрев агрессивных жидкостей в химической лаборатории

Задача: В исследовательской лаборатории требовалось нагревать небольшие объемы агрессивных химических растворов до 150°С с высокой точностью и безопасностью.

Решение: Были выбраны пальчиковые ТЭНы 19×250 мм, 750 Вт с корпусом из титана и фланцевым креплением для герметичной установки в химически стойкие емкости. Элементы оснащены встроенными термопарами и подключены к высокоточным лабораторным контроллерам.

Результат:

• Безопасность: Герметичность и химическая стойкость корпуса исключили контакт опасных веществ с внешней средой.
• Точность: Температура поддерживалась с отклонением не более ±0,5°С, что критично для воспроизводимости экспериментов.
• Долговечность: Использование титана обеспечило длительный срок службы в агрессивной среде без коррозии и необходимости частой замены.

Интеграция с системами автоматизации

Современные производственные процессы требуют не просто наличия нагревательных элементов, но и их интеллектуальной интеграции в общую систему автоматизации предприятия. Пальчиковые ТЭНы с возможностью кастомизации идеально подходят для таких задач.

Ключевые аспекты интеграции:

• Подключение к ПЛК (Программируемым Логическим Контроллерам): Датчики температуры, встроенные в ТЭНы, могут напрямую передавать данные на входы ПЛК. ПЛК, в свою очередь, через аналоговые или дискретные выходы управляют реле или тиристорными блоками, регулирующими подачу напряжения на ТЭНы. Это обеспечивает гибкое программирование алгоритмов нагрева и синхронизацию с другими производственными операциями.
• Интеграция с SCADA-системами: Для крупных производств данные с ПЛК могут агрегироваться в SCADA-системах, предоставляя операторам комплексный обзор состояния всей системы нагрева в реальном времени. SCADA позволяет визуализировать температурные профили, архивировать данные, генерировать отчеты и удаленно изменять параметры нагрева, что повышает уровень контроля и упрощает диагностику.
• Протоколы связи: Использование стандартных промышленных протоколов, таких как Modbus RTU/TCP, Profibus, EtherNet/IP, обеспечивает бесшовную интеграцию ТЭНов и их контроллеров в существующую IT-инфраструктуру предприятия.
• Проактивное обслуживание: Сбор данных о температуре, токе и состоянии ТЭНов позволяет применять предиктивные модели обслуживания. Анализ тенденций износа помогает планировать замену элементов до их критического отказа, минимизируя незапланированные простои.
