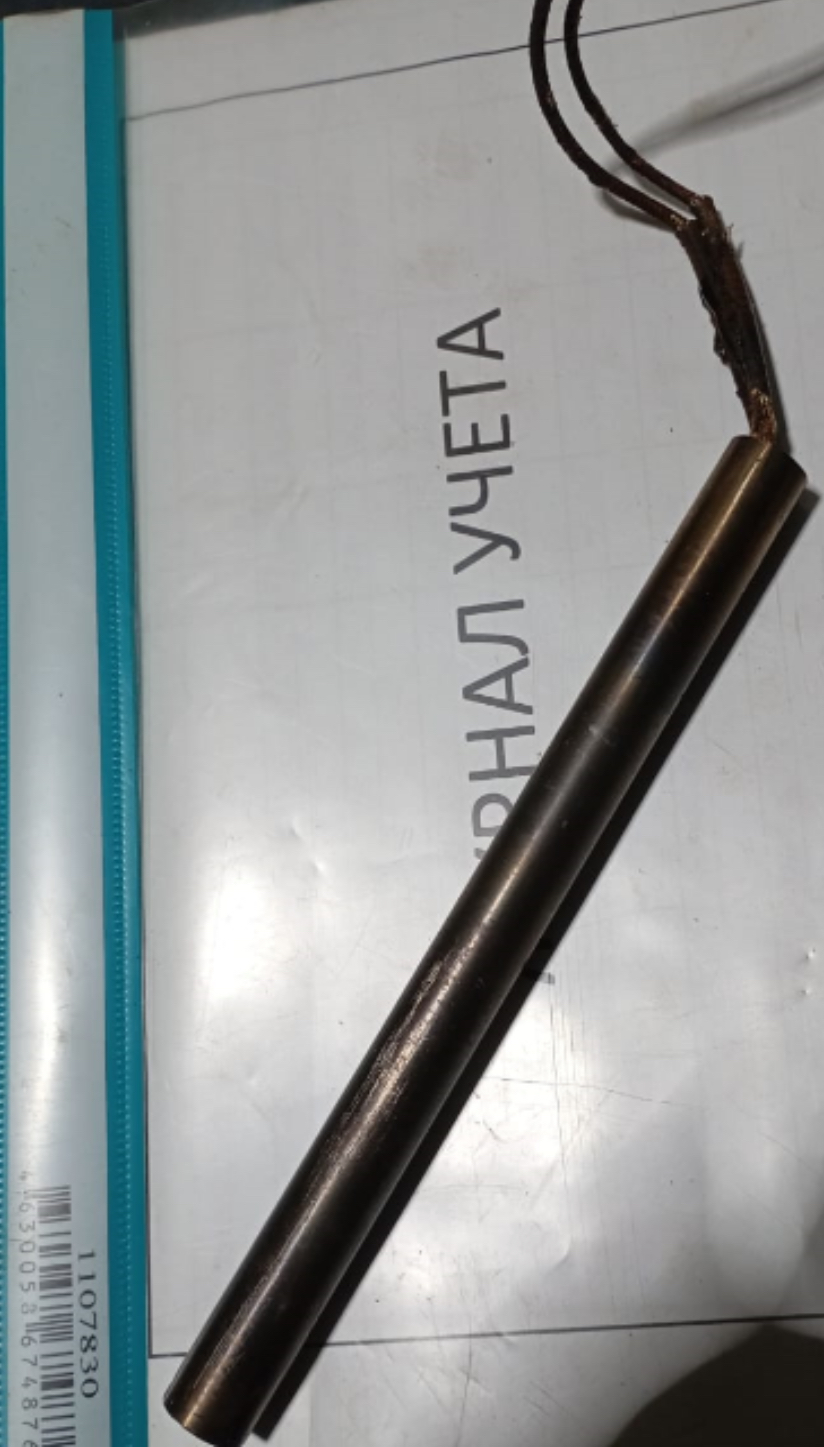

Тэны пальчиковые диаметр 17,8 см, длина 20см, напряжение 380v, мощность 500w, длина проводов 40 см.

Тэны пальчиковые диаметр 17,8 см, длина 20см, напряжение 380v, мощность 500w, длина проводов 40 см. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Конструкция и технические характеристики пальчиковых ТЭНов

• Диаметр и длина: Указанный диаметр 17,8 мм является довольно крупным размером для пальчиковых (патронных) ТЭНов. Обычно диаметр патронных нагревателей варьируется от 4 мм до 50 мм, при этом пальчиковые ТЭНы занимают диапазон примерно 6-20 мм по диаметру. Длина 20 см (200 мм) — это небольшой или средний размер для таких нагревателей, что соответствует распространённой практике изготовления пальчиковых ТЭНов для точечного и локального нагрева.
• Мощность и напряжение: Мощность 500 Вт при напряжении 380 В — технически реалистичные параметры, применяемые в промышленном нагреве. Пальчиковые ТЭНы с мощностью около 500 Вт предназначены для умеренного нагрева без перегрева и длительной эксплуатации. Типичный диапазон мощности таких элементов колеблется от 40 до нескольких тысяч ватт, но при большем диаметре мощность выше.
• Плотность мощности: Обычно для патронных нагревателей плотность мощности может достигать 25 и более Вт/см², что влияет на максимальную рабочую температуру (около 500 °C).
• Длина проводов 40 см: Это достаточно длинный вывод питания, что облегчает подключение в системах с некоторым расстоянием до источника питания или элементов контроля. Стандартная длина проводов может быть 25 см и более, но по требованию заказчика провода увеличиваются.
• Материалы:
  • Трубка корпуса обычно из нержавеющей стали (маркировка AISI 304, 321, 316), иногда используются титан или медь для специальных задач.
  • Внутренний нагревательный элемент — нихромовая спираль NiCr 80/20, помещённая в горячепрессованный оксид магния как теплоизолятор и теплоотвод.
  • Герметичность достигается сваркой одного торца, уплотняющей заделкой выводов и механической обработкой корпуса.

2. Принцип работы

• Нихромовая спираль нагревается при прохождении электрического тока, преобразуя электроэнергию в тепло. Оксид магния обеспечивает хорошую теплопроводность и диэлектрическую изоляцию, что позволяет горячему металлу основной трубки равномерно нагреваться до заданной температуры без коротких замыканий.
• Спираль расположена соосно трубке, а благодаря технологии изготовления витки спирали разделяются равномерно, обеспечивая однородный температурный режим по всей длине ТЭНа.
• Макс. рабочая температура обычно около 500 °C, при превышении без контроля может достигаться перегрев с повреждением корпуса.

3. Применение пальчиковых ТЭНов с такими параметрами

• Промышленный локальный нагрев:
  • Нагрев пресс-форм, литейных форм, экструдеров, термопластавтоматов, упаковочного оборудования.
  • Контактный нагрев металлических элементов с необходимостью равномерного теплового распределения.
  • Плавление и поддержание температуры в жидкостных или газовых средах (масляных ваннах, воздухе) при наличии герметичности корпуса.
• Особенности применения:
  • Рекомендуется использовать с терморегуляторами для предотвращения перегрева корпуса и достижения нужной температуры в оборудовании.
  • Подходит для направленного нагрева в ограниченных пространствах благодаря компактной цилиндрической форме и маленькому диаметру.
• Дополнительные опции:
  • Возможна поставка с удлинёнными или угловыми проводами.
  • Монтаж могут усложнять требования к креплению — наличие штуцеров, резьбы или фланцев по желанию заказчика.

4. Монтаж и особенности подключения

• Подключение пальчикового ТЭНа напряжением 380 В требует правильного выбора кабелей и защиты (предохранители, контакторы), поскольку питание трехфазное или высоковольтное.
• Выводы обычно изготавливаются из термостойких гибких проводов длиной 40 см, позволяющих удобно подключить ТЭН к электроцепи без натяга.
• Обеспечивается герметичность на выведенных контактах герметиком, что дает защиту от коррозии и влаги, важную для долговечности.
• Монтаж обычно предлагает вложение нагревателя непосредственно в нагреваемую деталь или установку в посадочное отверстие с плотным контактом для эффективной теплопередачи.

5. Преимущества пальчиковых ТЭНов под указанные параметры

• Компактность и направленность нагрева, удобство монтажа и замены.
• Высокая температура нагрева (до 500 °C) при стабильной работе.
• Возможность изготовления с нестандартной длиной выводов для удобства в различных установках.
• Надежность и долговечность в условиях промышленного использования (при соблюдении режима эксплуатации).
• Высокая плотность мощности обеспечивает быстрый нагрев и эффективный тепловой обмен локально на узлах оборудования.

6. Резюмирующая таблица технических параметров для указанного ТЭНа

7. Рекомендации по выбору и эксплуатации

• Подбирайте ТЭН с учетом мощности, напряжения и габаритов исходя из особенностей нагреваемого узла и условий эксплуатации.
• Обязательно используйте терморегуляторы или системы контроля температуры для предотвращения перегрева и продления срока службы.
• Учитывайте возможность изготовления провода требуемой длины — 40 см является оптимальной для многих промышленных установок.
• Предпочтение отдавайте изделиям с качественной герметизацией и надежными контактами, что обеспечивает долговечность и безопасность.

Таким образом, пальчиковый ТЭН с диаметром 17,8 мм, длиной 20 см, мощностью 500 Вт и напряжением 380 В — это высококачественный патронный электронагреватель, предназначенный для локального мощного нагрева промышленного оборудования с возможностью гибкой настройки длины выводов и эффективной теплопередачей. Его конструктивные особенности обеспечивают надежность, равномерный нагрев и удобство монтажа в условиях заводской или сервисной эксплуатации. Эта комбинация параметров актуальна для оборудования с 3-фазным питанием и средними требованиями к тепловой мощности.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Устойчивость к внешним воздействиям

Пальчиковые ТЭНы с параметрами 17,8 мм в диаметре и 20 см в длину обладают высокой устойчивостью к внешним воздействиям, что делает их идеальными для использования в сложных производственных условиях. Корпус из нержавеющей стали обеспечивает защиту от коррозии, а также механических повреждений. Это особенно важно в средах с повышенной влажностью или агрессивными химическими веществами.

9. Техническое обслуживание и уход

Для обеспечения долговечности и надежности работы пальчиковых ТЭНов рекомендуется проводить регулярное техническое обслуживание. Основные рекомендации включают:

• Проверка герметичности: Регулярно осматривайте герметичные соединения на наличие повреждений или коррозии.
• Очистка: Удаляйте загрязнения с поверхности ТЭНа, чтобы избежать перегрева и ухудшения теплоотдачи.
• Контроль температуры: Используйте терморегуляторы для мониторинга температуры и предотвращения перегрева, что может привести к повреждению нагревателя.

10. Советы по выбору терморегуляторов

При использовании пальчиковых ТЭНов важно правильно выбрать терморегуляторы, которые будут соответствовать их характеристикам. Рекомендуется учитывать следующие аспекты:

• Диапазон температур: Убедитесь, что терморегулятор может поддерживать необходимый диапазон температур для вашего процесса.
• Тип управления: Выбирайте устройства с автоматическим или ручным управлением в зависимости от требований вашего оборудования.
• Совместимость: Убедитесь, что терморегулятор совместим с вашим ТЭНом по напряжению и мощности.

11. Примеры успешного применения

Пальчиковые ТЭНы с указанными параметрами успешно применяются в различных отраслях:

• Пищевая промышленность: Используются для нагрева и поддержания температуры в процессах переработки продуктов.
• Металлургия: Применяются для нагрева форм и оборудования, что позволяет улучшить качество продукции.
• Пластиковая промышленность: Используются в экструзии и формовке пластиковых изделий, обеспечивая равномерный нагрев.

12. Заключение

Пальчиковые ТЭНы с диаметром 17,8 мм, длиной 20 см, мощностью 500 Вт и напряжением 380 В представляют собой надежное решение для локального нагрева в различных промышленных приложениях. Их конструктивные особенности, устойчивость к внешним воздействиям и возможность гибкой настройки делают их идеальными для использования в условиях, требующих высокой надежности и эффективности.
