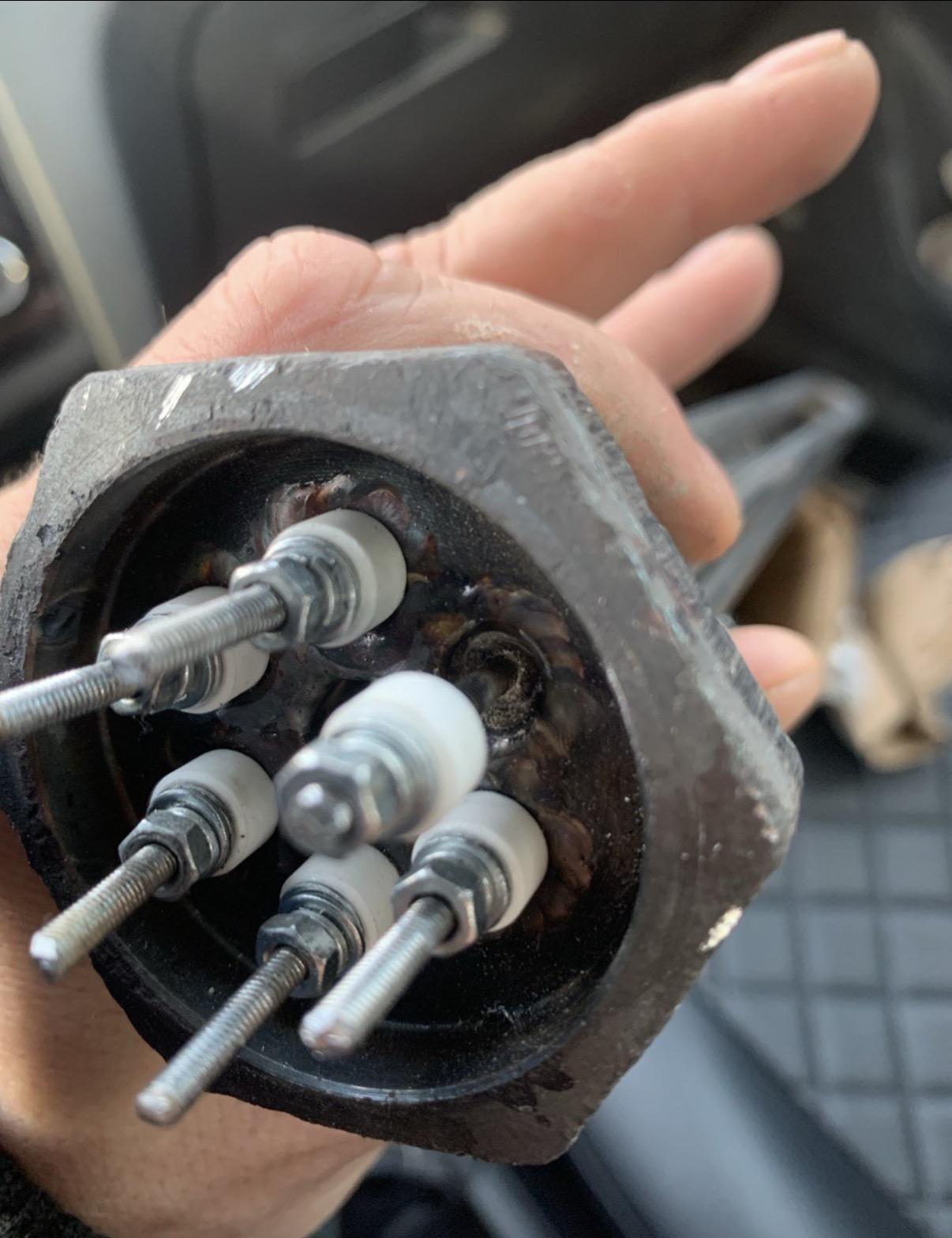

Тэны к фланцу варить аргоном, в таком случае протечка исключена до 7-10 атм

Тэны к фланцу варить аргоном, в таком случае протечка исключена до 7-10 атм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основы аргонной сварки ТЭНов

Аргонная сварка TIG (tungsten inert gas), также известная как сварка вольфрамовым электродом в среде инертного газа или дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW), представляет собой процесс сварки, который обеспечивает высококачественный сварной шов с использованием постоянного тока. Этот метод широко применяется в промышленности при производстве электронагревателей для обеспечения герметичности соединений.

Преимущества аргонной сварки для ТЭНов

• Высокое качество шва — метод позволяет получить идеально ровные и герметичные сварные швы.
• Надежное герметичное соединение — исключает возможность протечек при эксплуатации под давлением.
• Устойчивость к высоким давлениям — соединение способно выдерживать давление в диапазоне 7-10 атмосфер.
• Возможность работы с тонкими металлами — особенно эффективна для соединения тонких листов металла.

Материалы и их особенности при аргонной сварке

Черная углеродистая сталь

Из черной углеродистой стали производятся фланцевые нагреватели, погружные и врезные ТЭНы трубного типа. Этот материал легко сваривается обычным способом, однако при малой толщине листа металла и для получения идеально ровных швов используется аргоновая сварка.

При сварке черной стали аргоном необходимо учитывать, что основной проблемой является кипение сварочной ванны, которое происходит из-за недостаточного раскаливания металла. Для решения этой проблемы следует:

• Правильно подбирать присадочный материал.
• Использовать флюсы, которые улучшают раскаливание металла.

Нихром и фехраль

Предпочтительный метод сварки нихрома и фехрали — аргоннодуговая сварка вольфрамовым электродом с постоянным током. Эти материалы чувствительны к окислению и требуют тщательной защиты инертным газом.

Для фехрали также допускается пайка, которая проводится при помощи припоев ПОС 50, ПОС 61 или ПОС 40 с использованием флюса при температуре около 300°C. Однако сварка гораздо лучше и надежнее пайки, особенно это касается соединения тонкой фехралевой проволоки.

Нержавеющая сталь

Нержавеющая сталь марок 20Х13 и 12Х18Н10Т широко применяется при изготовлении фланцев для ТЭНов, особенно для использования в агрессивных средах. Аргонная сварка обеспечивает превосходное качество соединения без окисления поверхности.

Титан

Титан требует особого подхода при сварке. Обычно TIG является предпочтительным методом выбора с использованием аргона чистотой 99,99% в качестве защитного газа, поскольку титан легко вступает в реакцию. Экранирование имеет первостепенное значение при сварке титана для защиты сварочной ванны от атмосферного загрязнения, которое может привести к получению слабых и некачественных сварных швов.

Практический опыт показывает, что при сварке титана необходимо:

• Прокалить присадочный материал в течение нескольких часов для удаления водорода (это обязательно).
• Обеспечить защиту инертным газом с обеих сторон до полного остывания соединения.
• При появлении фиолетового цвета шва после сварки требуется переварка.

Конструкция фланцевых блоков ТЭНов

Современные промышленные блоки электронагревателей (ТЭНБ) представляют собой группу электронагревателей типа ТЭН, смонтированных во фланце путем обжатия в отверстиях последнего. Конструкция предусматривает:

• Фланец со стандартной резьбой для монтажа на объекте.
• Шестигранник на обратной стороне для удобства установки.
• Контактные стержни, соединенные между собой перемычками.
• Возможность подключения внешней цепи через любую пару несоединенных контактных стержней.

Все блоки изготавливаются со стандартными фланцами из стали 20 с резьбой G 2 1/2″, хотя возможно изготовление по чертежам заказчика с использованием других марок стальных фланцев, включая нержавеющие.

Методы крепления штуцеров к ТЭНам

При производстве воздушных ТЭНов и других типов нагревателей используются два основных метода крепления штуцеров:

• Обжим — механический способ крепления.
• Сварка аргон — надежное герметичное соединение.

Опция сварки аргоном предусмотрена для штуцеров различных диаметров (G1/2″, 14×1,5, 16×1,5, 18×1,5, 20×1,5, 22×1,5, 24×1,5 мм), что обеспечивает гибкость при проектировании нагревательных элементов.

Ограничения по давлению и температуре

При использовании аргонной сварки достигается надежное герметичное соединение, способное выдерживать давление в диапазоне 7-10 атмосфер. Эксплуатировать блоки ТЭНов можно только в той среде, для которой они предназначены, при условии, что активная часть корпуса электронагревателей должна полностью находиться в рабочей среде.

Практические рекомендации для выполнения сварки

При сварке фланца к трубе аргоном следует обратить внимание на следующие тонкости:

• Правильная стыковка фланца перед сваркой.
• Выбор соответствующего диаметра трубы (например, 159 мм).
• Использование аргона высокой чистоты для защиты сварочной ванны.

Если обнаружены проблемы с качеством шва (например, окисление, деформация или нарушение герметичности), требуется переварка соединения с применением свежего присадочного материала.

Стандартизация и нормативные требования

Номинальная потребляемая мощность ТЭН выбирается из ряда по ГОСТ 13268-88. Удельный тепловой поток с поверхности стандартизирован и составляет до 15 Вт/см². Эти стандарты обеспечивают совместимость компонентов и надежность конечных изделий.

Альтернативные методы соединения

Хотя аргонная сварка остается предпочтительным методом, в некоторых случаях используется пайка твердым припоем. Пайка или пайка твердым припоем является еще одним экономичным методом соединения сплавов при температуре около 350°C. Однако по надежности и долговечности сварка значительно превосходит пайку, особенно при работе под давлением.

Заключительные замечания о надежности соединений

Выбор аргонной сварки для крепления ТЭНов к фланцу обусловлен не только высокой надежностью соединения, но и возможностью работы с широким спектром материалов — от углеродистой стали до титана и нержавеющей стали. Правильное выполнение технологии сварки, включая подготовку материала, выбор присадочного материала и обеспечение надлежащей защиты инертным газом, гарантирует получение герметичного соединения, исключающего протечки при давлении до 7-10 атмосфер на протяжении длительного периода эксплуатации.

Переходя ко второй части статьи, рассмотрим более подробно особенности крепления и монтажа ТЭНов, а также технологические аспекты, влияющие на надежность и долговечность этих союзов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Крепление и монтаж ТЭНов: технологии и рекомендации

После завершения аргонной сварки крепление ТЭНов к фланцу становится критически важным этапом. Правильные методы и технологии монтажа не только обеспечивают стабильную работу нагревательных элементов, но и значительно влияют на долговечность всей системы. Рассмотрим ключевые аспекты, которые необходимо учесть при выполнении данных операций.

Технологические аспекты крепления ТЭНов

Крепление ТЭНов к фланцам можно осуществлять различными способами, среди которых:

• Сварка — главная технология, позволяющая достичь надежного и герметичного соединения.
• Обжим — механическое крепление, применяемое для более простых решений.

Выбор конкретного метода зависит от предполагаемых условий эксплуатации, материала, из которого изготовлены ТЭНы, и конфигурации системы.

Этапы монтажа ТЭНов

Проблемы и решения при монтаже

При монтаже ТЭНов могут возникнуть несколько распространенных проблем, такие как:

• Окисление шва — может произойти из-за неправильного экранирования инертным газом. Решение: обеспечить стабильный поток аргона и следить за качеством выполнения сварки.
• Неравномерное нагревание — две стороны соединения могут прокаливаться неравномерно. Решение: скорректировать настройки сварочного аппарата и следить за температурным режимом.
• Деформация конструкции — сварка может вызвать термические деформации. Решение: использовать специальные зажимы для стабилизации конструкции во время сварки.

Специфика работы с различными материалами

Монтаж ТЭНов из разных материалов требует особого подхода. Например, для нержавеющей стали лучше использовать более тонкий сварочный электроды, чтобы избежать перехода в термообработанное состояние, а для нихрома — поддерживать стабильные параметры защиты инертным газом.

Контроль качества выполненных соединений

После монтажа ТЭНов необходимо провести тестирование на герметичность и прочность соединений. Это можно делать различными способами:

• Гидравлическое тестирование — включает пропуск воды под давлением через соединения для проверки на утечки.
• Пневматическое тестирование — применение сжатого воздуха для диагностики герметичности в условиях низкого давления.
• Визуальная проверка — осмотр швов на наличие дефектов и окисления.

Как видно, правильный подход к креплению и монтажу ТЭНов играет ключевую роль в надежности и долговечности системы. Следуя вышеизложенным рекомендациям, можно обеспечить бесперебойную работу нагревательных элементов.

Нормативно-правовые аспекты

Следует также учитывать важность соблюдения нормативных требований. ГОСТ 13268-88 устанавливает параметры для проектирования и изготовления ТЭНов, а это включает и условия для их крепления к фланцам. Необходимость соответствия установленным нормам гарантирует безопасную эксплуатацию и долговечность систем.

Заключение

Эффективное соединение ТЭНов с фланцами — это не просто техническая задача, но и вопрос безопасности и надежности. Постановка правильных методов, внимание к деталям и соблюдение норм обеспечит долгосрочную эксплуатацию и безаварийную работу оборудования.
