ТЭНы: Как выбрать идеальный теплоэлектронагреватель?

Устройство и принцип работы ТЭНа

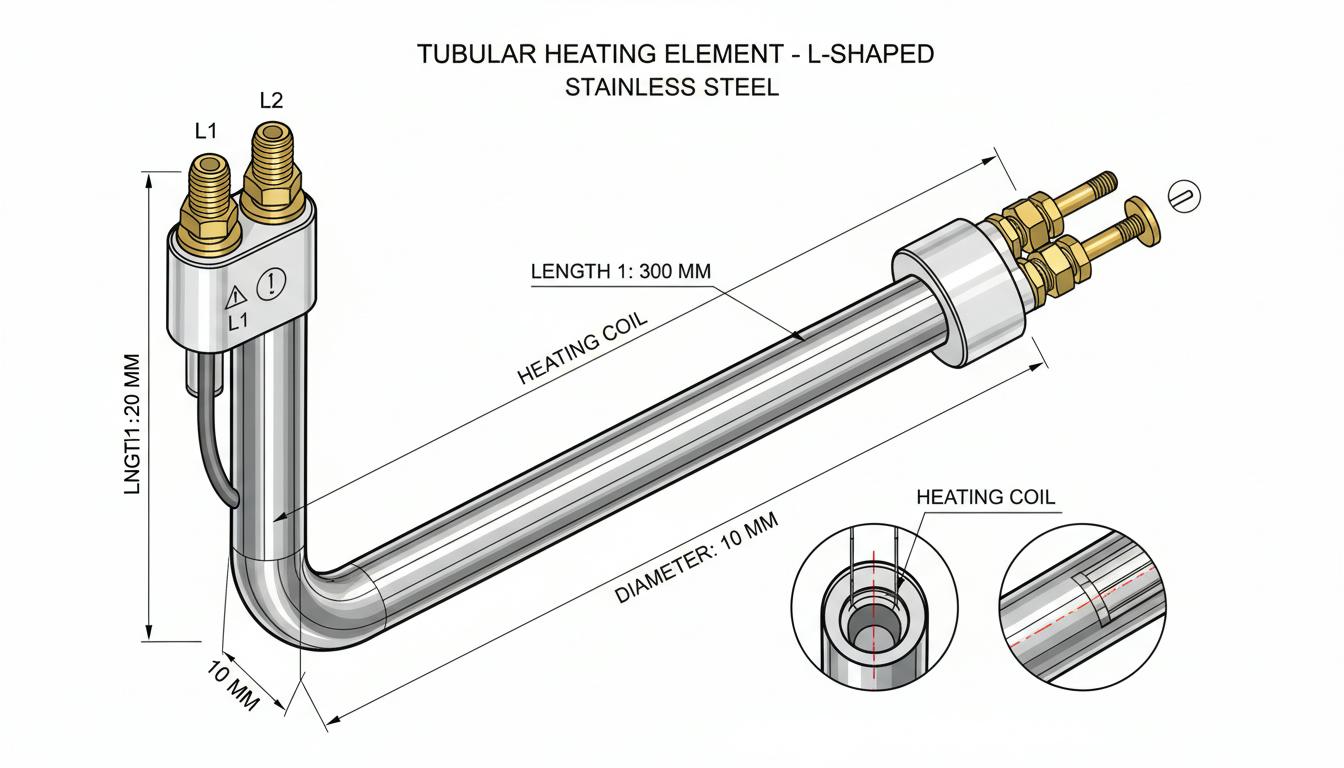

ТЭН состоит из металлической трубки (оболочки), внутри которой размещена нихромовая или фехральовая спираль, изолированная периклазом (MgO) — теплоустойчивым порошком с высокой теплопроводностью. При подаче тока спираль нагревается, а тепло передается через наполнитель к оболочке и далее в среду (конвекция, теплопроводность или излучение). Сопротивление спирали определяет мощность: R = U² / P (например, для 220 В и 4,55 кВт — 48,4 Ом); ниже сопротивление — выше мощность. Максимальная температура спирали может достигать 800°C (для керамических), в то время как оболочка выдерживает температуры в диапазоне от 450 до 600°C.

Преимущества ТЭНов: компактность, надежность, равномерный нагрев, срок службы до 10 000 часов при правильном выборе.

Классификация ТЭНов: ключевые типы для выбора

Выбор ТЭНа начинается с учета назначений и среды нагрева. Устройства можно классифицировать по нескольким критериям.

По типу нагреваемой среды

• Воздушные ТЭНы: используются для газов, калориферов, конвекторов, сушилок. Могут быть гладкими, оребренными или изогнутыми; рабочая температура до 450°C; диаметр варьируется от 5 до 18 мм, длина — от 200 до 6000 мм, мощность — от 0,3 до 2,5 кВт (бытовые) или выше (промышленные).
• Жидкостные ТЭНы (водяные, масляные): бывают мокрыми (с прямым контактом, как в чайнике) или сухими (в колбе). Мокрые предназначены для воды, сухие — для агрессивных жидкостей.
• Для масла/жиров: имеют специальную оболочку и патронные формы.
• Универсальные (сухие): могут нагревать воздух или жидкости без прямого контакта; керамические блоки способны функционировать при температурах до 800°C.

По форме и конструкции (по ГОСТ 13268-88)

Стандартные формы ТЭНов влияют на их монтаж и компактность. Рассмотрим основные:

Кроме того, существуют сборные блоки ТЭНов (ТЭНБ) для больших мощностей.

По материалу оболочки

Выбор материала оболочки определяет коррозионностойкость и подходящие среды применения:

Маркировка по ГОСТ указывает на форму (Ф1–Ф10), материал (T/O/K), размеры штуцеров (G1/2″, M22x1.5), мощность и длину.

Специальные типы

• Спиральные: применяются в быту, например, в чайниках.
• Кварцевые: обеспечивают равномерный нагрев и высокую прочность.
• Силиконовые/ленточные: гибкие, часто используются для нагрева труб, полов, теплиц в диапазоне -60 до +180°C.
• Карбидокремниевые/литые: находят применение в печах, экструдерах.
• Сухие секционные: могут использоваться в бойлерах, основаны на периклазе.

Технические характеристики: таблица для сравнения

При выборе ТЭНа важно учитывать мощность на единицу объема или площади, чтобы избежать перегрева (рекомендуется удельная мощность <20 Вт/см² для жидкостей).

Пример: ТЭН-160Л — 4,4 кВт, 24 В, предназначен для нагрева шпилек длиной 120–160 мм за 25–50 минут.

Критерии выбора идеального ТЭНа: пошаговое руководство

Шаг 1: Определите среду и условия эксплуатации. Для воздуха выбирайте оребренные формы Ф1/Ф2; для жидкости, используйте мокрый ТЭН с нержавеющей сталью; для агрессивных сред — титан или кварц. Учтите подвижность среды в маркировке.

Шаг 2: Рассчитайте необходимую мощность. Формула: P = V × Q / t (где V — объем, Q — теплоемкость, t — время). Для воды применяется значение около 10 Вт/л; воздуха — 0,5–2 Вт/м³. Используйте таймер для контроля потребления энергии.

Шаг 3: Зависимо от ограниченности места, выберите подходящую форму и способ монтажа. Например, при малых габаритах подойдут формы Ф2/Ф7 или гибкие варианты; для жидкостей выбирайте модели со штуцерами G1/2″.

Шаг 4: Выберите материал и покрытие в зависимости от среды. Для агрессивных жидкостей предпочтителен титан или нержавеющая сталь; для высоких температур рассмотрите керамику.

Шаг 5: Проверьте характеристики, такие как диаметр и длина в соответствии с ГОСТом; мощность должна подходить под проводку; проверьте наличие зон с холодными концами размером 10 мм.

Шаг 6: Рассмотрите дополнительные опции, такие как герметичность (закрытые или герметичные конструкции), наличие термостата и виброустойчивость.

Типичные ошибки включают перегрузку (что ведет к образованию накипи и коррозии), выбор ТЭНа, не подходящего для среды (например, мокрый в воздухе), а также неправильный расчет мощности, что приводит к медленному или перегреву.

Применение ТЭНов: где выбрать какой

Бытовое использование: бойлеры (сухие формы Ф2), чайники (спиральные), конвекторы (воздушные оребренные).

Пищевая промышленность: ТЭНы из нержавеющей стали Ф2, силиконовые устройства.

Промышленность: патронные ТЭНы (для литейных форм), гибкие (для экструдиции), воздушные (для сушилок).

Отопительные системы: ленточные или трубчатые ТЭНы для котлов, полов, труб.

Специальное применение: медицинские устройства (медные ТЭНы), печи (карбидокремниевые).

Примеры включают патронные ТЭНы для обувной промышленности, работающие при температурах 350°C, и гибкие GC-Flex для пресс-форм, выдерживающие 600°C.

Советы экспертов по эксплуатации и обслуживанию

Безопасность: используйте заземляющий контур, защиту от работы без жидкости и установите термодатчики.

Срок службы: периодически чистите ТЭНы от накипи; не превышайте удельную мощность.

Изготовление на заказ: возможны индивидуальные решения по чертежам для нестандартных задач.

Экономия: высокая мощность позволяет достичь быстрого нагрева, но приведет к большему потреблению энергии.

Отзывы и рекомендации: выбирайте нержавеющую сталь для воды (долговечность), оребренные модели для воздуха (эффективность), для бойлеров — сухие секционные ТЭНы. Соотношение цена/качество: сталь — бюджетный вариант, титан — премиум для агрессивных сред.

Данная информация освещает ключевые аспекты выбора ТЭНа с учетом технических характеристик и практических рекомендаций. Переходя к следующей части, мы детально рассмотрим интеграцию ТЭНов в различные системы и техники их установки.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Интеграция ТЭНов в различные системы: особенности установки

После выбора подходящего ТЭНа, следующим шагом является его интеграция в существующую систему. Установка ТЭНа требует внимательного подхода для обеспечения безопасности и эффективности работы устройства. Ниже рассмотрены ключевые аспекты, которые следует учитывать.

Установка ТЭНов в бытовых системах

Для бытового применения, таких как бойлеры и конвекторы, основными моментами являются:

• Электрические подключения: Убедитесь, что используете правильное напряжение и проводку, соответствующую мощности ТЭНа. Рекомендуется применять автоматические выключатели для защиты от перегрузок.
• Монтажные места: Установите ТЭН так, чтобы обеспечить легкий доступ для обслуживания и замены. Учтите, что место должно быть защищено от влаги и прямых контактов с водой.
• Термостат: Рекомендуется использовать термостат для автоматического контроля температуры, что способствует экономии электроэнергии и предотвращает перегрев.

Промышленные установки

В промышленности установка ТЭНов требует особых условий:

• Планировка электроснабжения: Необходимо тщательно рассчитать потребление электроэнергии для правильной работы ТЭНа, особенно если он используется в больших мощностях.
• Системы безопасности: Установите датчики температуры и защиты от перегрева, чтобы гарантировать безопасность в помещениях с высоким риском.
• Место для установки: Учитывайте место, где ТЭН будет работать, включая условия окружающей среды, температуры и коррозионной активности.

Обслуживание и уход за ТЭНами

Правильное обслуживание продлевает срок службы ТЭНов и предотвращает нежелательные поломки. Рекомендуется следовать следующим рекомендациям:

Регулярная проверка

• Очистка от накипи: Накипь может значительно снизить эффективность ТЭНа. Рекомендуется проводить регламентированную чистку с использованием специализированных средств или уксуса.
• Проверка соединений: Убедитесь в отсутствии коррозии или ослабления соединений, что может привести к удушению электричества и перегреву.

Замена деталей

Если ТЭН начинает работать неэффективно, следует проверить элементы, такие как изоляция и спираль. При необходимости замените детали, чтобы улучшить функциональность устройства.

Экономия энергии при использовании ТЭНов

Для оптимизации расходов на электроэнергию рассмотрите следующие советы:

• Использование таймеров: Установка таймеров для включения ТЭНа в определенное время помогает избежать лишних затрат на электроэнергию.
• Изоляция систем отопления: Хорошая изоляция труб и емкостей, где установлены ТЭНы, помогает поддерживать нужную температуру и уменьшает потери тепла.

Общие рекомендации по выбору и использованию ТЭНов

При выборе ТЭНа, помимо имеющихся рекомендаций, следует также обратить внимание на отзывы пользователей и рейтинг производителей. Надежные бренды часто предоставляют дополнительные гарантии и услуги по обслуживанию. Принимая во внимание все указанные аспекты, вы сможете выбрать лучший ТЭН для ваших нужд.

Понимание принципов установки, обслуживания и оптимизации ТЭНов в результате обеспечит надежную и эффективную работу нагревательных систем, что будет способствовать значительной экономии время и ресурсов.
