ТЭНы: Как выбрать идеальный теплоэлектронагреватель?

Основные типы ТЭНов по принципу работы

Открытые (мокрые) нагреватели

Открытые ТЭНы устанавливаются непосредственно в нагреваемую жидкость и контактируют с ней напрямую. Классический пример — спираль в электрическом чайнике.

Конструкция открытого ТЭНа включает тонкую нихромовую проволоку, намотанную спирально, которая пропускает электрический ток. Спираль передаёт тепло кварцу, заполняющему пустоты внутри корпуса, а затем это тепло переходит к корпусу и прогревает окружающую среду.

• Преимущества: прямой контакт с жидкостью обеспечивает эффективный теплообмен и быстрый нагрев.
• Недостатки: спираль может контактировать с агрессивными средами и требует более частого обслуживания.

Закрытые (сухие) нагреватели

Закрытые ТЭНы размещаются в специальной защитной колбе, которая препятствует непосредственному контакту нагревательного устройства со средой нагрева. Нагревательный элемент находится внутри герметично запаянной трубки.

• Преимущества:
  • Наиболее безопасны и обладают наибольшей теплопроводностью.
  • Выдерживают длительную эксплуатацию без деформации.
  • Универсальны для различных сред.
• Недостатки: немного медленнее нагревают среду по сравнению с открытыми вариантами.

Классификация по назначению и среде нагрева

ТЭНы для нагрева воздуха

Такие нагреватели используются в калориферах промышленного и бытового назначения, воздушных тепловых завесах, конвекторах и сушильных камерах.

ТЭНы для нагрева жидкостей

Для нагрева воды и масла применяют как открытые, так и закрытые конструкции. Водяные ТЭНы используются для кипячения и нагрева воды, а масляные специально разработаны для нагревания жирно-маслянистых сред.

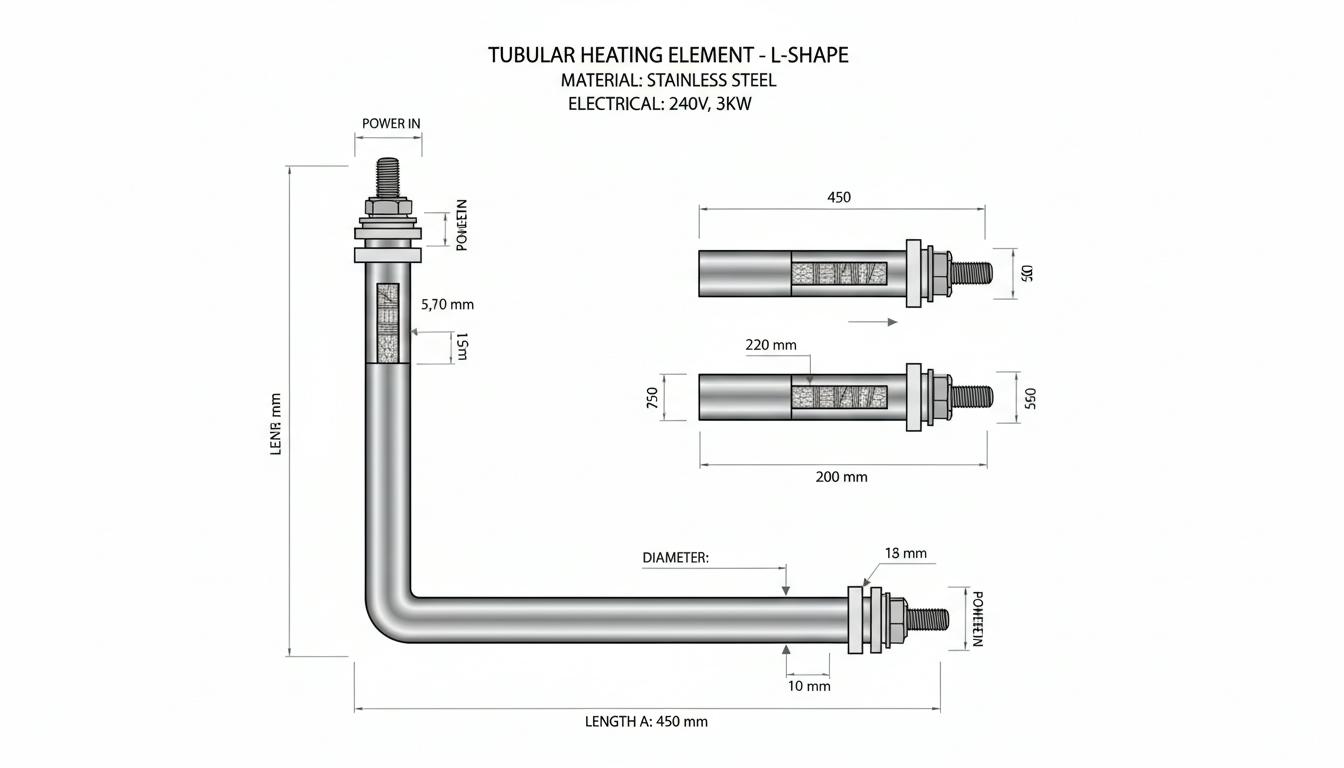

Типы ТЭНов по конструкции и форме

Стандартные формы

Ф2 (U-образная форма) позволяет разместить ТЭН большей развёртки в ограниченные габариты и часто встречается в пищевой промышленности.

Патронные ТЭНы

Патронники представляют собой компактные трубки с контактными выводами, расположенными на одном конце, а второй конец герметично запаян.

• Особенности:
  • Очень высокая удельная мощность.
  • Могут подавать температуру вплоть до 350°C.
  • Компактное исполнение.
  • Теплоотдача может быть контактной или конвекционной.
  • Применяются для нагрева масляных сред и металлических форм.

Монтаж: проводится в специально проделанные отверстия с использованием фланцевого соединения.

Гибкие ТЭНы

Эти элементы разработаны для установки в горячеканальных системах и пресс-формах. Им можно придать нужную форму в соответствии с потребностями, укладывают их в канавки исходного изделия с равномерным нагревом.

Например, гибкие ТЭНы GC-Flex обеспечивают нагрев внешней оболочки до 600°C благодаря оплётке из никелевой проволоки, которая полностью заполняет неровности пресс-формы. Применяются в экструдерах, термопластавтоматах и для равномерного прогрева пресс-форм.

Оребренные ТЭНы (ТЭНР)

Оребренный прибор — модификация трубчатого ТЭНа с тончайшими пластинами из стали, расположенными по длине нагревательного элемента.

• Преимущества оребрения:
  • Многократное увеличение площади контактирования с нагреваемой средой.
  • Повышенные скорости нагревания.
  • Более эффективный теплообмен.

Материалы нагревательных элементов

Нихромовые спирали

Нихром (сплав Х20Н80) — наиболее распространённый материал для спиралей.

• Преимущества:
  • Максимально возможное удельное сопротивление.
  • Не накаляются в процессе нагрева.
  • Выдерживают длительную эксплуатацию без деформации.
  • Не выжигают кислород в процессе работы.
  • Легко ремонтируются, переставляются и корректируются по размерам.

Применение: бытовые и промышленные нагреватели.

Фехралевые спирали

Фехраль (сплав Х23Ю5) — альтернативный материал для высокотемпературных применений.

• Преимущества:
  • Выдерживают высокие температуры.
  • Значительное удельное сопротивление.
  • Не разрушаются под воздействием агрессивных сред.
  • На них не образуется окалина.
  • Хорошая устойчивость к механическим воздействиям и прочность на изгиб.

Применение: электрические печи и калориферы.

Материалы трубок и корпусов

ТЭНы изготавливаются из различных материалов:

• Углеродистая сталь — стандартный материал.
• Нержавеющая сталь — для агрессивных сред и повышенных требований к коррозионной стойкости.
• Медь — для высокой теплопроводности (используется в медицинском и промышленном оборудовании).
• Титан — для экстремальных условий.
• Кварцевое стекло — обладает высокой прочностью и стойкостью к высоким температурам, обеспечивает равномерное отопление и быстрый нагрев.
• Керамика — для очень высоких температур (до 800°C).

Технические характеристики для выбора

Электрические параметры

КПД ТЭНов составляет около 98%, что означает высокую эффективность преобразования электроэнергии в тепло.

Мощность и сопротивление: мощность ТЭНа рассчитывается по формуле: чем ниже сопротивление нагревательного элемента, тем большую мощность он будет подавать. На практике вся мощность затрачивается на нагрев спирали. Чем выше мощность нагревательного устройства, тем меньше времени требуется на достижение рабочей температуры.

Температурные характеристики

Геометрические параметры

Стандартные диапазоны:

• Диаметр трубок: 5-18 миллиметров.
• Длина: 200-6000 миллиметров.
• Радиусы гибки для U-образных форм: 30, 35, 40, 50, 60, 80, 100 миллиметров.

Типы резьбовых соединений

Для жидкостных систем: используются стандартные штуцеры:

• G1/2″
• M22×1,5
• M18×1,5
• M16×1,5
• M14×1,5

Критерии выбора ТЭНа

1. Определите среду нагрева

Выбор между открытым и закрытым типом:

• Открытый (мокрый) — если необходим быстрый нагрев жидкостей и нет требований к защите.
• Закрытый (сухой) — если нужна универсальность, безопасность или долгий срок службы.

2. Рассчитайте требуемую мощность

Мощность зависит от:

• Объёма нагреваемого вещества.
• Требуемого времени нагрева.
• Начальной и конечной температур.
• Электропроводки вашего оборудования (должна быть рассчитана на требуемую нагрузку).

3. Определите максимальную рабочую температуру

Для:

• Воздушного нагрева: 450°C обычно достаточно.
• Пищевых производств: 350-600°C.
• Специальных применений: до 800°C.

4. Выберите форму и тип конструкции

Формы:

• Ф1 (прямая) — универсальная, базовая форма.
• Ф2 (U-образная) — когда нужна компактность при сохранении эффективности.
• Патронные — для точечного нагрева в ограниченном пространстве.
• Гибкие — для сложных форм и равномерного нагрева пресс-форм.
• Оребренные — когда нужна максимальная эффективность теплообмена.

5. Учтите материал

Выбор материала зависит от:

• Нержавеющая сталь — при контакте с водой и агрессивными средами.
• Медь — для максимальной теплопроводности.
• Кварцевое стекло — для равномерного нагрева в производственных процессах.
• Керамика — для экстремально высоких температур.

6. Обратите внимание на тип спирали

Типы спирали:

• Нихром — универсален, надёжен, легко ремонтируется.
• Фехраль — для высоких температур и агрессивных сред.

Конструктивные особенности и установка

Внутреннее наполнение: Конструкция ТЭНа предусматривает наличие внутри корпусной трубки изоляционного порошкообразного наполнителя (периклаза), который характеризуется высокой устойчивостью к температурным нагрузкам.

Стандартизация: По ГОСТ 13268–88 (промышленные) и ГОСТ 19108–81 (бытовые) ТЭНы маркируются с указанием мощности, длины, диаметра, материала и формы, что облегчает выбор и гарантирует соответствие требованиям.

Индивидуальное изготовление: Помимо стандартных устройств могут изготавливаться ТЭНы индивидуальной сборки с неравномерным распределением горячих зон, когда холодные участки занимают до 10 миллиметров.

Практические рекомендации

1. Для бытовых приборов выбирайте закрытые ТЭНы мощностью 0,3-2,5 кВт — они безопаснее и долговечнее.
2. Для промышленного производства учитывайте специфику технологического процесса: гибкие ТЭНы для пресс-форм, оребренные для калориферов, патронные для точечного нагрева.
3. Проверьте электрическую сеть перед выбором высокомощных элементов — турбонагрев требует проводки, рассчитанной на скачки мощности.
4. Обратите внимание на маркировку согласно ГОСТ для гарантии качества и соответствия техническим требованиям.
5. При контакте с жидкостью выбирайте коррозионностойкие материалы (нержавеющая сталь, медь).
6. Для длительной эксплуатации выбирайте ТЭНЫ с фехралевыми спиралями, если работа предполагает высокие температуры или контакт с агрессивными средами.

Теперь, когда мы рассмотрели основные аспекты и параметры выбора ТЭНов, перейдем к следующей части, где мы подробно обсудим конструкцию ТЭНов и их монтаж, а также эксплуатационные рекомендации для максимального повышения эффективности работы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Конструктивные особенности и установка ТЭНов

После того как вы определились с типом ТЭНа, его мощностью и материалами, важно обратить внимание на конструктивные особенности и процесс его установки. Эти аспекты играют ключевую роль в обеспечении надежной и эффективной работы нагревательного устройства.

Структура ТЭНа

Как уже упоминалось, ТЭНы могут содержать изоляционный порошкообразный наполнитель (периклаз), который не только защищает спираль от повреждений, но и повышает эффективность теплопередачи. Следует учитывать, что качественная изоляция и надежные соединения являются залогом долгосрочной эксплуатации нагревателя.

Выбор места установки

Правильное расположение ТЭНа имеет значительное значение для его производительности:

• Удаленность от теплоизоляции: Чтобы избежать потерь тепла, следует размещать ТЭНы как можно дальше от теплоизолирующих материалов.
• Вентиляция: Убедитесь, что доступ к воздуху и теплообмену не перекрыт.
• Контроль температуры: Установите датчики температуры вблизи ТЭНа для контроля и автоматического отключения в случае перегрева.

Монтаж ТЭНа

Следующий этап — монтаж устройства. Его следует производить с соблюдением инструкций:

• Проверка совместимости: Убедитесь, что размеры и материалы ТЭНа соответствуют вашей системе.
• Фланцевое соединение: При использовании патронных ТЭНов важно обеспечить герметичность соединений, чтобы избежать утечек.
• Электрические подключения: Проверяйте проводку и соответствие сечений провода необходимым требованиям.

Эксплуатационные рекомендации

Для обеспечения максимальной эффективности и долговечности ТЭНа следуйте рекомендациям по эксплуатации:

Регулярное обслуживание

Необходимость периодического обслуживания зависит от условий эксплуатации:

• Очистка: Удаляйте налёт и отложения на поверхности нагревателя, которые могут ухудшить теплоотдачу.
• Проверка состояния спирали: Внимательно следите за состоянием нихромовых или фехралевых спиралей на предмет повреждений.
• Контроль утечек: Регулярно проверяйте герметичность соединений, чтобы предотвратить возможные утечки.

Требования к электропроводке

Убедитесь, что электропроводка способна выдерживать нагрузки, которые создаёт ТЭН. В случае использования высокомощных устройств это особенно актуально. Рекомендуется применять автоматические выключатели и защитные устройства для предотвращения коротких замыканий и перегрузок сети.

Адаптация под конкретные условия

При установке ТЭНа важно учитывать специфику работы вашего оборудования. Например, для работы в агрессивных средах или в условиях высокой влажности выбирайте ТЭНы с дополнительной защитой, чтобы предотвратить коррозию.

Особенности подключения к системе

Подключение ТЭНа к системе нагрева – это завершающий этап установки, который требует особого внимания:

• Несудимости шлангов и соединений: Убедитесь, что все соединения герметичны и не имеют трещин.
• Подбор электроники: Выберите подходящие реле и терморегуляторы, которые подходят для вашей системы.
• Проверка работы: После установки и подключения обязательно проведите тестирование на предмет корректной работы.

Уделив должное внимание конструктивным особенностям, монтажу и эксплуатации вашего ТЭНа, вы обеспечите его эффективную работу на протяжении длительного времени. Теперь рассмотрим, как в разных сферах применения правильно настроить и оптимизировать работу ТЭНов для достижения максимально эффективных результатов.
