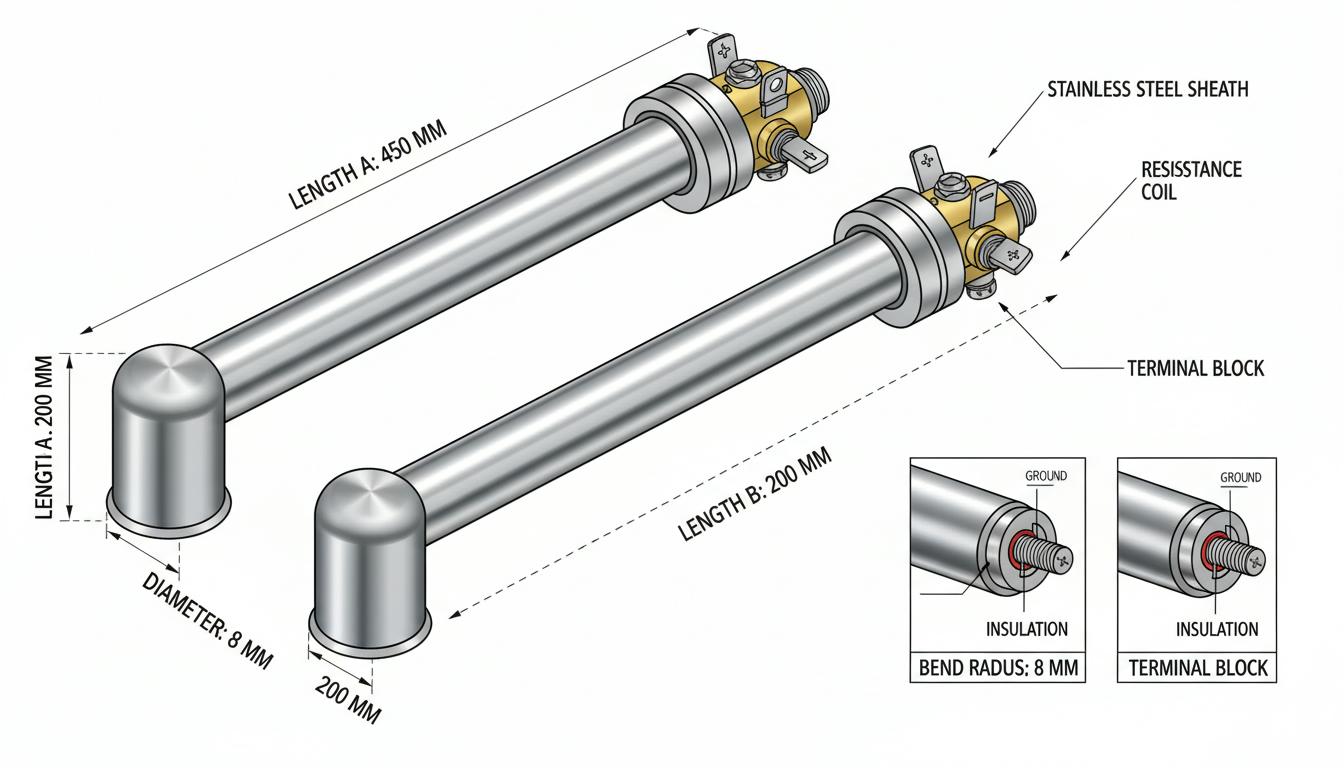

ТЭНы: Как выбрать идеальный теплоэлектронагреватель?

Основные типы ТЭНов и их характеристики

Классификация по принципу работы

Выделяют два основных вида ТЭНов, которые кардинально отличаются по устройству и применению:

• «Мокрые» (открытые) ТЭНы имеют непосредственный контакт с нагреваемой средой. Типичный пример — спираль в электрическом чайнике. Нихромовая проволока намотана по спиральному типу и передает тепло сначала кварцу, заполняющему корпус, а затем окружающей среде. Основное преимущество этого типа — высокая эффективность теплопередачи, однако они менее долговечны и требуют регулярного обслуживания.
• «Сухие» (закрытые) ТЭНы размещаются в специальной защитной колбе, которая препятствует непосредственному контакту нагревательного устройства со средой нагрева. Вода нагревается через тепловую проводимость защитной колбы из нержавеющего металла. Этот тип обеспечивает безопасную эксплуатацию благодаря отсутствию риска коротких замыканий, служит значительно дольше и более экономичен в эксплуатации. Основной недостаток — каждый нагреватель изготавливается для конкретных моделей и не может использоваться для других аппаратов.

Типы по назначению и нагреваемой среде

Оребренные ТЭНы — это модификация трубчатого типа с тончайшими стальными пластинами, расположенными по длине нагревателя. Они предназначены прежде всего для нагрева воздушных масс, включая находящиеся в движении. Такая конструкция многократно увеличивает площадь контактирования с нагреваемой средой и обеспечивает повышенные скорости нагревания.

Материалы изготовления ТЭНов

Выбор материала влияет на долговечность, эффективность и стоимость нагревателя:

• Нихромовые спирали (Х20Н80) — наиболее распространенный вариант с максимально возможным удельным сопротивлением. Они не накаляются в процессе нагрева, выдерживают длительную эксплуатацию без деформации и не выжигают кислород. Такие спирали можно снимать, переставлять и ремонтировать. Используются как в бытовых, так и в промышленных нагревателях.
• Фехралевые спирали (Х23Ю5) выдерживают высокие температуры с существенным удельным сопротивлением. Они не разрушаются под воздействием агрессивных сред, на них не образуется окалина. Обладают хорошей устойчивостью к механическим воздействиям и прочностью на изгиб. Применяются в электропечах и калориферах.
• Специализированные материалы: Для агрессивных сред используются углеродистая и нержавеющая сталь, титан, фторопласт и другие материалы, максимально стойкие к воздействию. Кварцевые ТЭНы обладают высокой прочностью и стойкостью к высоким температурам. Медные ТЭНы хорошо передают тепло и используются в медицинском оборудовании и промышленных установках.

Стандартные формы ТЭНов

Форма ТЭНа подбирается под конкретное оборудование:

• Ф1 — линейная конструкция, представляющая прямую металлическую трубку с нагревательным элементом. Стандартный вариант для большинства приложений.
• Ф2 — ТЭН в форме подковы (U-образный). Согнутый пополам ТЭН позволяет вместить нагреватель большей развертки в ограниченные габариты. Используется для нагрева воздушных сред и жидкостей (воды и масла), часто встречается на пищевых производствах.
• Ф7 — ТЭН «Скрепка», специальная форма для конкретных приложений.
• Змеевики и фигурные ТЭНы подстроены под форму конкретного нагревательного оборудования.
• Гибкие ТЭНы разработаны для установки в горячеканальных системах и пресс-формах. Им можно придать нужную форму без специальных инструментов. Например, гибкие ТЭНы GC-Flex обеспечивают нагрев внешней оболочки до 600 градусов благодаря оплетке из никелевой проволоки.

Технические характеристики при выборе

Основные параметры

При выборе ТЭНа обратите внимание на следующие характеристики:

• Диаметр трубки: от 5 до 18 миллиметров
• Длина трубки: от 200 до 6000 миллиметров
• Материал: различные виды стали (включая нержавеющую), медь, керамические компоненты
• Мощность: от 0,3 до 2,5 киловатт для бытовых приборов (промышленные варианты имеют большую мощность)
• Напряжение: от 12В до 600В в зависимости от применения
• Резьбовые штуцеры: G1/2″; M22x1,5; M18x1,5; M16x1,5; M14x1,5 (чаще применяются для нагрева жидкостей)

Температурные диапазоны

• Для жидкостей: нагрев до +90°C и +100°C
• Для воздуха: максимальная температура до 450°C
• Для промышленных применений: специальные материалы позволяют достичь еще более высоких температур

Практические советы по выбору

Определите нагреваемую среду

Первый шаг — определить, что именно нужно нагревать. Для каждой среды требуется свой тип ТЭНа:

• Вода и жидкости: используйте мокрые или сухие ТЭНы в зависимости от требований безопасности и долговечности
• Воздух: выбирайте оребренные ТЭНы для максимальной эффективности
• Агрессивные среды: требуют специальных материалов (титан, фторопласт)
• Масло и жирные вещества: специализированные масляные ТЭНы

Рассчитайте требуемую мощность

Мощность должна соответствовать объему и скорости нагрева необходимой среды. Для мощных агрегатов требуется 3-фазная сеть вместо однофазной. Убедитесь, что ваша электрическая проводка рассчитана на требуемую нагрузку.

Учтите условия эксплуатации

• Безопасность: Для приложений, требующих максимальной безопасности, выбирайте закрытые («сухие») ТЭНы, так как они предотвращают риск коротких замыканий.
• Долговечность: Закрытые ТЭНы служат значительно дольше, чем открытые, и более экономичны в эксплуатации.
• Монтаж: Учитывайте способ монтажа. Патронные ТЭНы требуют фланцевого соединения, резьбовые используются для жидкостных систем.

Выберите оптимальную форму

• Ограниченное пространство: U-образные (Ф2) или гибкие ТЭНы
• Стандартное применение: прямые (Ф1) ТЭНы
• Специальные геометрии: спиральные или змеевидные формы по чертежам заказчика

Материал в зависимости от среды

Для стандартных условий подходит нержавеющая сталь. Для агрессивных сред требуются титан или фторопласт. Нихромовые спирали универсальны и подходят для большинства бытовых и промышленных применений.

Типовые применения и рекомендации

Для бойлеров и водяных батарей выбирайте закрытые ТЭНы с максимальной долговечностью, температурой нагрева до 100°C и резьбовыми штуцерами для удобного монтажа.

Для масляных радиаторов используйте специализированные масляные ТЭНы, которые безопасно работают с жирно-маслянистыми средами.

Для отопительных систем подойдут оребренные ТЭНы для воздуха, которые обеспечат эффективный нагрев больших помещений с максимальной температурой до 450°C.

На пищевых производствах часто используют U-образные ТЭНы (Ф2), благодаря компактности и равномерному нагреву.

Для промышленных печей и калориферов подойдут фехралевые спирали, которые выдерживают высокие температуры и агрессивные среды.

Гибкие ТЭНы идеально подойдут для горячеканальных систем и пресс-форм, позволяя адаптировать форму под конкретную геометрию оборудования.

Блочные ТЭНы (ТЭНБ)

Для мощных агрегатов, требующих трехфазной сети, используются блочные конфигурации. Они состоят из нескольких ТЭНов, объединенных в одну систему, что позволяет распределить нагрузку равномерно.

Заключение по выбору

При выборе идеального ТЭНа необходимо учитывать пять ключевых факторов: тип нагреваемой среды, требуемая температура, условия эксплуатации, доступное пространство и материал конструкции. Закрытые ТЭНы обеспечивают большую безопасность и долговечность, но требуют точного подбора под конкретную модель оборудования. Открытые ТЭНы более универсальны и ремонтопригодны, но требуют более частого обслуживания. Оребренные варианты идеальны для воздухонагрева, а гибкие ТЭНы открывают возможности для нестандартных приложений.

Правильный выбор ТЭНа обеспечит эффективную, безопасную и экономичную работу вашего оборудования на протяжении всего срока его использования.

Теперь пора перейти к рассмотрению типов применения ТЭНов в различных сферах и специфике работы с ними.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Типовые применения и рекомендации

После того как вы определили тип и характеристики ТЭНа, важно рассмотреть его применение в различных сферах. Каждое использование имеет свои особенности, и правильный выбор конкретной конфигурации ТЭНа может значительно повысить эффективность работы системы.

Для бойлеров и водяных батарей

Выбор закрытых ТЭНов для бойлеров и радиаторов обеспечивает долгосрочную эксплуатацию и безопасность. При этом рекомендуется использовать модели с резьбовыми штуцерами для удобного монтажа и максимальной температурой нагрева до 100°C.

Для масляных радиаторов

Специализированные масляные ТЭНы специально адаптированы для работы с жирно-маслянистыми средами. Такие ТЭНы гарантируют надежность и безопасность, что крайне важно в условиях повышенной температуры и давления.

Для отопительных систем

В системах отопления лучше всего применять оребренные ТЭНы, которые способны нагревать воздух до 450°C. Их конструкция увеличивает площадь теплообмена, что приводит к более эффективному обогреву больших помещений.

Для пищевых производств

На пищевых производствах часто предпочтение отдается U-образным ТЭНа (Ф2), которые обеспечивают компактность и равномерное распределение тепла. Это важно для обеспечения высоких стандартов гигиеничности и качества продукции.

Для промышленных печей и калориферов

Фехралевые спирали являются оптимальным выбором для промышленных печей и калориферов. Эти ТЭНы способны работать при высоких температурах и в агрессивных условиях, что делает их идеальными для тяжелых промышленных процессов.

Для горячеканальных систем и пресс-форм

Гибкие ТЭНы позволяют легко адаптироваться под различные формы и размеры горячеканальных систем и пресс-форм. Это делает их незаменимыми в производственных процессах, где каждая деталь имеет уникальные параметры.

Блочные ТЭНы (ТЭНБ)

При работе с мощными агрегатами, требующими трехфазную сеть, рекомендуется использование блочных конфигураций. Эти системы представляют собой объединение нескольких ТЭНов в одной конструкции, что позволяет равномерно распределять нагрузку и улучшает стабильность работы.

Преимущества блочных систем

• Эффективность: Блочные ТЭНы обеспечивают оптимальное распределение тепла и помогают избежать перегрева отдельных элементов.
• Гибкость: Возможность комбинирования ТЭНов различной мощности и конфигурации позволяет легко адаптировать систему под конкретные требования.
• Устойчивость к перегрузкам: Блочные ТЭНы способны выдерживать высокие нагрузки и служат дольше благодаря распределению усилий.

Обслуживание и эксплуатация ТЭНов

Правильное обслуживание ТЭНов играет ключевую роль в обеспечении их эффективной работы. Регулярная проверка состояния ТЭНа и соблюдение правил эксплуатации помогут продлить срок службы оборудования.

Рекомендации по обслуживанию

• Регулярная диагностика: Проводите проверки на предмет повреждений и накипи, которые могут снижать эффективность нагрева.
• Чистка: Очистка от накипи и других загрязнений необходима для предотвращения перегрева и выхода из строя.
• Замена компонентов: Необходимо следить за состоянием спиралей и изоляции. При обнаружении повреждений произведите замену немедленно.

Соблюдение этих рекомендаций поможет вам избежать накладных расходов на обслуживание и продлить срок службы ваших электрических теплонагревателей, а также обеспечит высокую эффективность работы всего оборудования.

Заключение и дальнейшие рекомендации

Каждое применение ТЭНов требует индивидуального подхода к выбору типа и конструкции в зависимости от условий эксплуатации. Рекомендуется тщательно анализировать специфические требования вашего проекта, чтобы подобрать оптимальное решение. Будь то жилое помещение, промышленное производство или специфические процессы — правильный выбор ТЭНа и его обслуживание станут залогом успешной работы системы отопления и нагрева.
