ТЭНы для промышленных печей: секреты эффективного нагрева

Устройство и принцип работы ТЭНов для промышленных печей

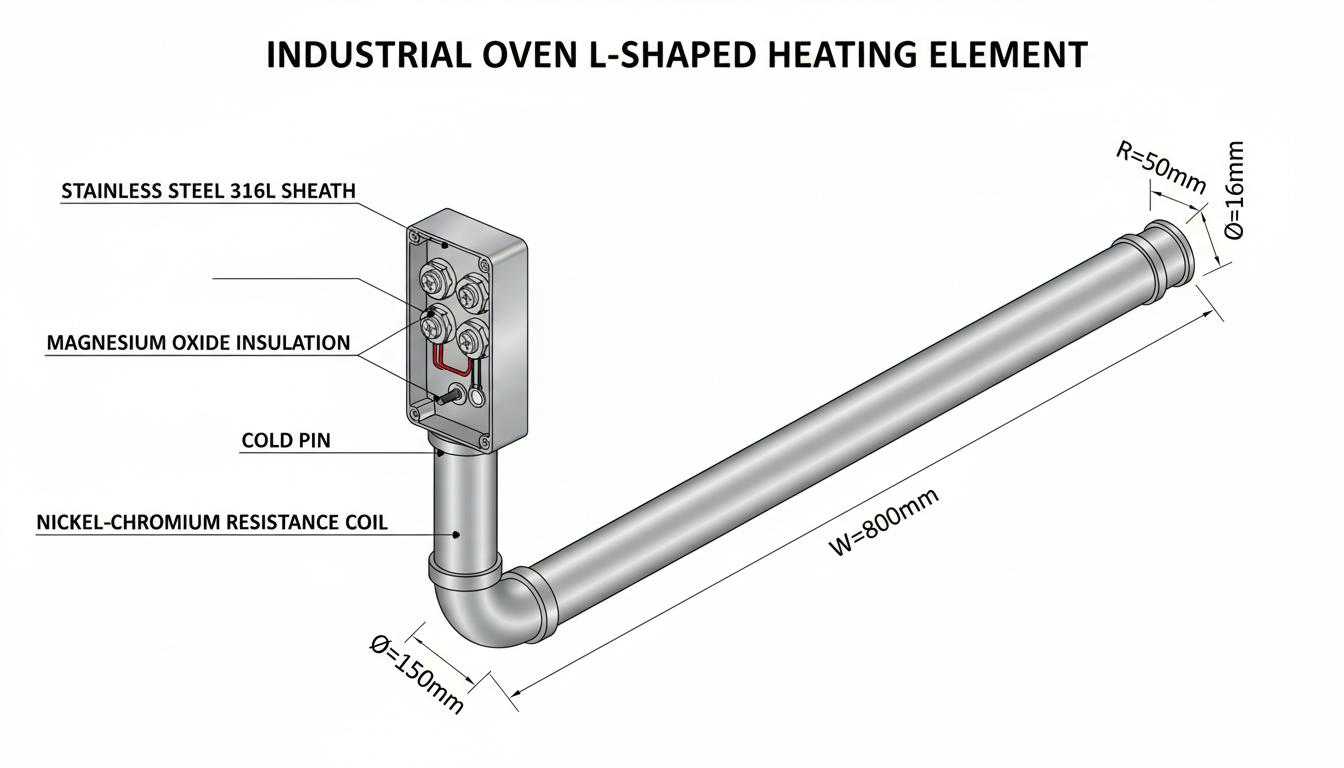

Основу ТЭНа составляет нагревательная спираль, выполненная из термоэлектрического сплава, такого как нихром (х20н80). Спираль нагревается при прохождении электрического тока, сохраняя свою целостность даже при высоких температурах. Она полностью изолирована от металлической оболочки, выполненной из диэлектрика, чаще всего периклаза (оксид магния), который обеспечивает отличную теплопроводность и равномерное распределение тепла по всей длине трубки.

Оболочка представляет собой тонкостенную металлическую трубку толщиной 0,8–1,2 мм и диаметром от 6 до 24 мм (стандартные размеры: 8, 10, 12, 13, 16, 18 мм). Материалы для оболочки могут варьироваться от углеродистой и нержавеющей стали до меди, Incoloy или титана, в зависимости от условий эксплуатации и рабочих температур.

Принцип работы ТЭНа довольно прост. При пропускании электрического тока через спираль выделяется тепло, которое передается через диэлектрик на оболочку, а затем в рабочую среду печи с помощью кондукции, конвекции или инфракрасного излучения. Это обеспечивает безопасный эксплуатационный режим, исключающий короткие замыкания, и позволяет достигать температуру нагрева до 650°C в стандартных ТЭНах, до 1100–1350°C в высокотемпературных моделях, и вплоть до 1800°C в специализированных устройствах, таких как starbar или kanthal. Холодные зоны на концах ТЭНа (с контактными стержнями) предотвращают перегрев соединений и облегчают их монтаж.

Секрет эффективности №1: равномерность нагрева

Благодаря использованию периклаза, тепло равномерно распределяется по всей длине трубки, что критически важно для процессов отжига, сушки или плавки. Неравномерность температуры может приводить к деформациям материалов и браку продукции, что делает стабильный нагрев абсолютно необходимым.

Типы ТЭНов для промышленных печей

Промышленные ТЭНы разнообразны и адаптированы для интенсивной эксплуатации в различных типах печей: муфельных, отжига, сушки электродов, закалки металлов и даже в лабораторных установках. Особенности конструкций, материалов и назначения приводят к классификации ТЭНов по нескольким критериям:

Классификация ТЭНов также может зависеть от их конструкции: открытые («мокрые») ТЭНы контактируют с жидкостью или газом и подходят для печей с влажными средами, тогда как закрытые («сухие») ТЭНы защищены колбами и экономичны. Кроме того, канальные кольцевые керамические модели обеспечивают равномерный нагрев, тогда как оребренные и спиральные используются для конвекционного нагрева воздуха.

Температурные категории печей

Температурные категории печей играют ключевую роль в выборе ТЭНов. Для умеренных печей (100–500°C) лучше подойдут изделия из углеродистой стали, в то время как для средних (400–800°C) — нержавеющий сплав. Высокие (до 1200°C) и сверхвысокие (до 2000°C) температуры требуют применения керамики или дисилицидов молибдена. В муфельных печах часто комбинируют несколько типов ТЭНов для зонального нагрева.

Секрет эффективности №2: комбинация типов

При использовании кластера ТЭНов в крупных печах центральные элементы могут быть высокотемпературными, тогда как периферийные предназначены для равномерного распределения тепла. Это позволяет снизить энергопотребление на 20-30%.

Критерии выбора ТЭНов: как добиться максимальной эффективности

Выбор ТЭНов — это сложный процесс, который требует учета множества факторов, таких как мощность, рабочая среда, температура и срок службы устройства. Основные параметры, на которые следует обратить внимание, включают:

• Мощность: диапазон от 100 Вт до 12 кВт+ с удельной мощностью 2,2 Вт/см² для воздуха и до 9 Вт/см² для керамики.
• Напряжение: обычно от 110 до 600 В, основной диапазон — 220/380/400 В.
• Длина: варьируется от 280 до 6000 мм, подбирается под размеры печи.
• Монтаж: зависит от типа печи (фланцы, резьба, штуцеры) и обеспечивает герметичность соединений.
• Среда: материал ТЭНа должен соответствовать условиям эксплуатации — для агрессивных газов предпочтительны титан или Incoloy, для сухого воздуха — углеродистая сталь.

Секрет эффективности №3: расчет удельной мощности

Ключевым аспектом является расчёт удельной мощности с использованием формулы P = q × S, где P — мощность, q — удельная (Вт/см²), S — площадь. Для печей норма — не выше 4–6 Вт/см², чтобы избежать перегрева. Рекомендуется использование программного обеспечения для моделирования теплопотоков, что позволит более точно настроить параметры.

Одной из рекомендуемых стратегий является индивидуальный расчет. Для печей отжига подходит использование ТЭНов с рабочими температурами до 1350°C согласно стандарту PN-EN 60519-1:2005, тогда как для муфельных печей предпочтительнее волокнистые керамические элементы для быстрого разогрева.

Монтаж и эксплуатация: пошаговое руководство

Правильный монтаж и эксплуатация ТЭНов являются залогом их долговечной и эффективной работы. Приведём пошаговое руководство:

1. Подготовка: Проверьте печь на герметичность и очистите от загрязнений. Подготовьте необходимые инструменты: мультиметр, термопару, монтажную пасту для улучшения контакта.
2. Установка: Закрепите ТЭНы фланцами или резьбой, соблюдая зазоры в 5-10 мм для расширения. Для высокотемпературных моделей рекомендуется использовать керамические волокна для изоляции.
3. Подключение: Соедините холодные зоны с электросетью и установите реле или терморегуляторы для зонального контроля температуры.
4. Запуск: Производите нагрев постепенно (не более 50°C/мин), внимательно следите за током и температурой.
5. Обслуживание: Проводите чистку от накипи и окалины каждые 500–1000 часов, регулярно проверяйте состояние изоляции (сопротивление должно быть более 1 МОм).

Меры безопасности

При работе с ТЭНами необходимо учитывать меры безопасности. Избегайте перегрузки, так как это может привести к риску взрыва, особенно в печах с газами. Типичные ошибки, которые следует избегать, включают плохой контакт (это может снизить КПД на 30%) и игнорирование накипи (что увеличивает расход энергии в 2 раза).

Секрет эффективности №4: монтажная паста и зональность

Использование монтажной пасты позволяет устранить микронеровности между поверхностями, что повышает теплопередачу на 15–20%. Зональный контроль, включая использование отдельных цепей для разных областей печи, может сэкономить до 25% энергии.

Проблемы и их решение: продлите срок службы в 2–3 раза

Ниже представлены некоторые распространенные проблемы и способы их решения:

• Перегрев/перегорание: Может быть вызвано превышением удельной мощности. Решение: снизьте q на 20% и увеличьте вентиляцию.
• Неравномерный нагрев: Память об этом может говорить о плохом контакте. Рекомендуется использовать пасту и предоставить оребрение для улучшения распределения тепла.
• Накипь/окалина: Для печей с влажными средами требуется регулярная очистка слабым кислотным раствором и переход на «сухие» ТЭНы.
• Короткое замыкание: Появление может быть связано с утечкой изоляции. В этом случае необходимо заменить изоляционный материал.

Срок службы ТЭНов в среднем составляет 5000–10000 часов при правильной эксплуатации, в то время как высокотемпературные модели могут работать до 20000 часов.

Секрет эффективности №5: интеллектуальное управление

Интеграция ТЭНов с PID-регуляторами и датчиками температуры позволяет поддерживать точность в пределах ±1–2°C. Это может сократить энергозатраты на 30–40% и минимизировать процент брака, что критически важно в процессе производства.

Преимущества ТЭНов в промышленных печах

ТЭНы обладают рядом выдающихся преимуществ, которые делают их незаменимыми в современных промышленных печах:

• Универсальность: Они могут работать в диапазоне напряжения от 12 В до 600 В и мощности от 100 Вт до 10 кВт и более.
• Экономичность: Обладают высоким КПД — от 90 до 95% — с низкими потерями энергии.
• Надежность: Имеют возможность работать в агрессивных условиях и легкость замены.
• Масштабируемость: От компактных лабораторных установок до крупных индукционных печей.

В керамическом производстве ТЭНы на 1000–1100°C обеспечивают стабильный обжиг, а в металлургии — закалку без дефектов. Переход на керамические или волокнистые модели может ускорить производственные циклы на 50%, не повышая мощность.

Эта информация подчеркивает, что ТЭНы являются оптимальным выбором для современных печей, где эффективность и надежность являются ключевыми факторами конкурентоспособности. Правильный выбор и забота о ТЭНах могут полностью раскрыть их потенциал, превращая процесс нагрева в высокоэффективную технологию.

Далее мы рассмотрим критерии выбора ТЭНов, чтобы помочь вам найти оптимальное решение для ваших промышленных нужд.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и эксплуатация ТЭНов: правильный подход

Успешный монтаж и эксплуатация ТЭНов напрямую влияют на их эффективность и срок службы. Неправильная установка может негативно сказаться не только на производительности, но и повысить вероятность поломок, увеличивая затраты на обслуживание. Поэтому важно следовать установленным рекомендациям:

1. Подготовка перед установкой

Перед началом монтажа следует провести тщательную проверку печи. Убедитесь, что нет загрязнений, которые могут повлиять на эффективность работы ТЭНа. Необходимо подготовить инструменты, такие как мультиметр, термопара и монтажная паста, которые будут использоваться для создания надежного контакта между нагревателями и их оболочкой.

2. Процесс установки ТЭНов

Во время установки ТЭНов следует соблюдать осторожность. Элементы прочно фиксируются фланцами или резьбой, при этом важно оставить зазоры в 5–10 мм для возможности термического расширения. В случае установки высокотемпературных моделей желательно использовать керамические волокна для теплоизоляции, что позволяет избежать потерь энергии.

3. Подключение к электросети

Важно правильно подключить ТЭНы к электросети. Холодные зоны должны быть соединены с сетью аккуратно, чтобы избежать коротких замыканий. Использование реле и терморегуляторов поможет осуществить зональный контроль температуры, что повысит эффективность работы печи и позволит избежать перегрева.

4. Запуск системы

Запуск ТЭНов рекомендуется производить постепенно, не превышая нагрев в 50°C за минуту. В течение этого времени следует внимательно следить за температурой и током, чтобы избежать перегрева и обеспечить плавный переход к рабочим режимам.

5. Обслуживание и профилактика

Регулярное обслуживание — ключевой аспект, который позволяет продлить срок службы ТЭНов. Рекомендуется проводить чистку от накипи и окалины каждые 500–1000 часов работы. Периодически проверяйте состояние изоляции, сопротивление которой должно быть выше 1 МОм. Это поможет своевременно выявить проблемы и предотвратить серьёзные неисправности.

Меры безопасности при эксплуатации

Следует помнить о мерах безопасности при работе с ТЭНами. Избегайте перегрузок, так как это может привести к риску взрыва в печах, содержащих газы. Очень важно обеспечить хорошее контактное соединение, так как его недостаток может снизить КПД устройства на 30%. Игнорирование накипи может увеличить расходы энергии в два раза, что негативно скажется на общей экономичности эксплуатации печи.

Проблемы и пути их решения

Существует несколько распространенных проблем, которые могут возникать при использовании ТЭНов. Их можно устранить с помощью следующих рекомендаций:

• Перегрев или перегорание: Если ТЭН перегревается, это чаще всего связано с превышением удельной мощности. Рекомендуется снизить мощность на 20% и улучшить вентиляцию.
• Неравномерный нагрев: Плохой контакт между ТЭНом и рабочей средой может вызывать проблемы с нагревом. Используйте монтажную пасту и обращайте внимание на оребрение.
• Проблемы с накипью: Регулярная промывка печи специальными растворами поможет справиться с образованием накипи, особенно в влажных средах.
• Короткое замыкание: Если есть подозрения на утечку изоляции, необходимо заменить изоляционный материал для предотвращения аварий.

Срок службы ТЭНов в среднем составляет от 5000 до 10000 часов при условии надлежащей эксплуатации, а специализированные высокотемпературные модели способны работать до 20000 часов.

Интеллектуальное управление для повышения эффективности

Современные ТЭНы могут быть дополнены интеллектуальными системами управления. Использование PID-регуляторов и датчиков температуры позволяет обеспечить высокую точность контроля — до ±1–2°C. Это не только повышает эффективность работы, но и сокращает потребление энергии на 30–40%, уменьшая процент бракованной продукции.

Преимущества ТЭНов в промышленных печах: полезные аспекты

ТЭНы используются в самых различных областях — от керамического производства до металлургии. Их преимущества делают их идеальными для широкого спектра применений:

• Универсальность: Работая в диапазоне напряжения от 12 до 600 В и мощности от 100 Вт до 10 кВт и выше, ТЭНы подходят для различных производственных нужд.
• Экономия ресурсов: Высокая эффективность — от 90 до 95% — снижает энергетические потери и эксплуатационные расходы.
• Надежность: Способность работать в агрессивных средах и простота замены делают ТЭНы надежным решением для предприятий.
• Масштабируемость: Возможность использования от малой лабораторной техники до больших печей для плавки.

Не секрет, что с правильным выбором ТЭНов и их оптимальным обслуживанием можно значительно увеличить производительность печей, что является основным критерием для достижения конкурентных преимуществ на рынке. Далее мы рассмотрим, как выбрать ТЭНы, максимально соответствующие вашим потребностям, и на что обратить внимание при выборе компонентов для вашей системы нагрева.
