# ТЭНы мощностью 4 кВт для печей полимеризации: полное руководство для статьи

ТЭНы мощностью 4 кВт представляют собой популярные воздушные нагревательные элементы для печей полимеризации порошковых красок, обеспечивающие эффективный конвективный нагрев воздуха до 180–250°C при напряжении 220 В. Эти элементы часто используются в компактных камерах объемом 0,8–1,5 м³, где требуется быстрая полимеризация полиэфирных покрытий с минимальными тепловыми потерями.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): Устройство, преобразующее электрическую энергию в тепловую за счет сопротивления нагревательного элемента (спирали), заключенного в металлическую оболочку.
• Полимеризация: Процесс образования высокомолекулярных соединений (полимеров) из мономеров под действием температуры, давления или катализаторов. В контексте порошковых красок — отверждение покрытия.
• Порошковая краска: Сухой состав, состоящий из полимерных смол, пигментов, наполнителей и добавок, который наносится электростатическим методом и отверждается при нагреве.
• Конвективный нагрев: Теплопередача за счет движения потоков нагретой среды (в данном случае — воздуха).
• Удельная мощность: Мощность нагревателя, приходящаяся на единицу объема (Вт/м³). Важный параметр для расчета тепловых потерь и требуемой мощности.
• IP54 (Ingress Protection rating): Класс защиты оболочки электрооборудования, означающий защиту от пыли и от брызг воды.
• AISI 321/316Ti: Марки нержавеющей стали, применяемые для изготовления корпусов ТЭНов, устойчивых к коррозии и высоким температурам.

Основные технические характеристики ТЭНов 4 кВт

ТЭНы 4 кВт адаптированы для воздушного нагрева в полимерных печах, с акцентом на равномерное распределение тепла и долговечность в условиях высоких температур. Вот ключевые параметры на основе реальных моделей:

Такие ТЭНы, как модель "ТЭН воздушный 4,0 кВт", доступны по цене около 330 руб. и обычно имеются в наличии на складах производителей. Аналог — ТЭН 131.01.000 с длиной 400 мм, но адаптированный для меньших зон.

Принцип работы ТЭНов 4 кВт в печах полимеризации

ТЭНы 4 кВт нагревают воздух конвекцией: спираль из нихрома или фехрали внутри трубки передаёт тепло через стенки, а вентилятор распределяет нагретый поток. В промышленных системах для эффективной циркуляции используются вентиляторы с производительностью от 8288 до 16576 м³/ч.

• Процесс полимеризации: Порошковая краска на деталях расплавляется при температуре 180–220°C за 15–30 минут, формируя прочное покрытие с высокой адгезией и защитными свойствами. Тщательный подбор и расположение ТЭНов, часто на боковых стенах, исключают образование холодных зон.
• Эффективность: Ориентировочная удельная мощность для печей со средней теплоизоляцией (минеральная вата 50–150 мм) составляет 100–150 Вт/м³. Для камеры объемом 1 м³ одного ТЭНа 4 кВт может быть достаточно, но при недостаточной изоляции может потребоваться комбинация из 1–3 таких элементов.
• Стабилизация температуры: Для точного поддержания температуры используются термостаты, способные удерживать отклонение в пределах ±2–5°C. Системы принудительной циркуляции воздуха с помощью вентиляторов мощностью 3–4 кВт играют ключевую роль в равномерном распределении тепла.

В отличие от газовых горелок (например, Riello, с тепловой мощностью около 100 000 ккал/ч), электрические ТЭНы проще в установке, безопаснее в эксплуатации (класс защиты IP54) и не требуют сложных систем газоснабжения.

Типы ТЭНов 4 кВт и их применение

Для печей полимеризации чаще всего применяются воздушные ТЭНы, которые могут быть гладкими или оребрёнными. Вот основные типы и их особенности:

• Воздушные трубчатые (стандартные): Имеют длину около 1,8 метра и предназначены для стеновой установки в камерах среднего размера (например, 4,5×2,5 м). Для крупных промышленных печей могут использоваться группы из 12 элементов по 6,7 кВт, тогда как 4 кВт ТЭНы оптимальны для малых камер объемом 0,5–2 м³.

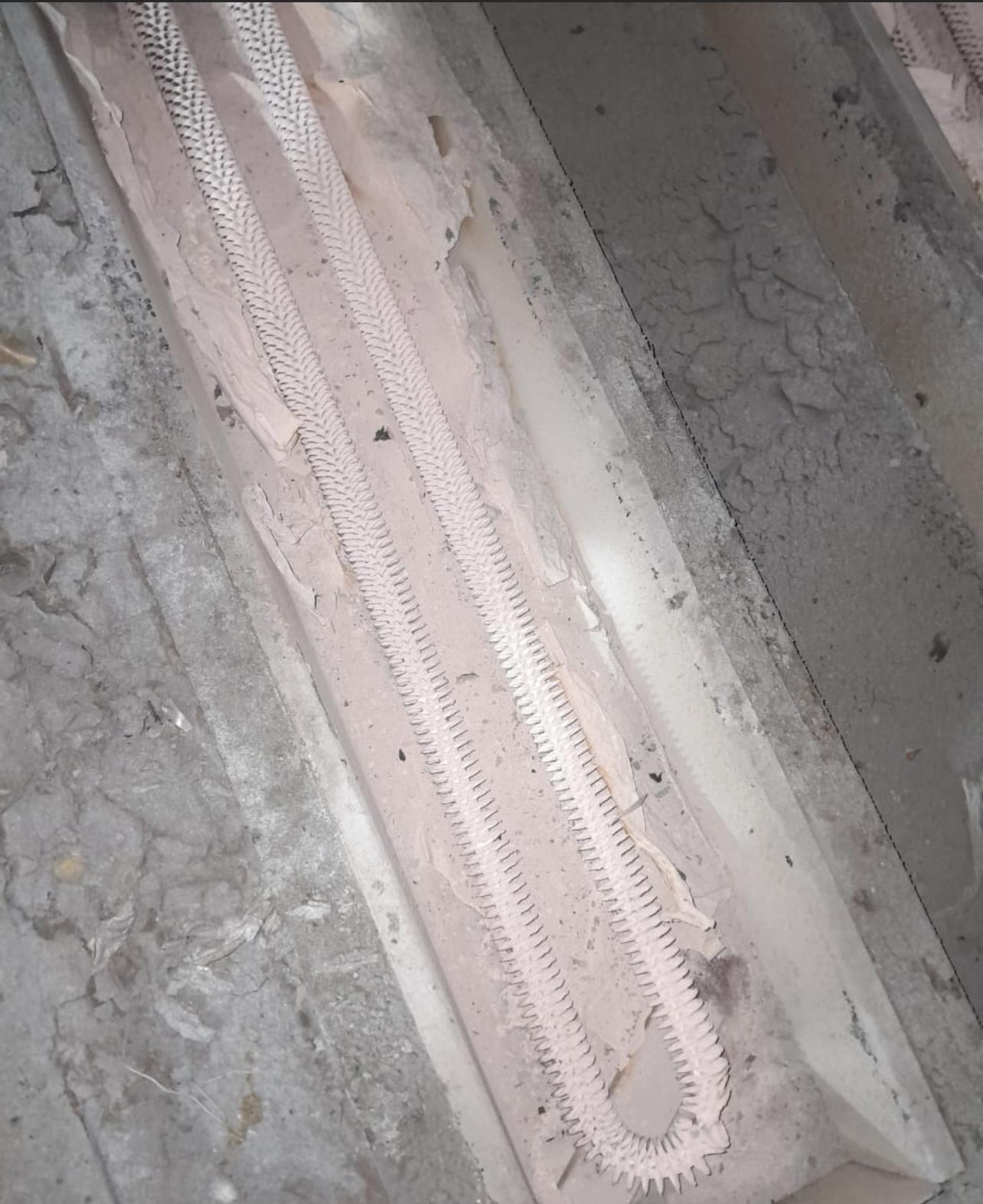

• Оребрённые ТЭНы: Ребра на поверхности трубки значительно увеличивают площадь теплоотдачи, повышая эффективность на 30–50%. Могут достигать длины до 4 метров (4050 мм) и изготавливаются, как правило, из углеродистой стали.
• Кольцевые миканитовые ТЭНы: Имеют диаметр около 42 мм и мощность 0,4 кВт. Для достижения 4 кВт используются их комбинации. Применяются для зонального нагрева в специфических конструкциях.
• ИК или гладкие ТЭНы: Обычно используются в малых печах объемом менее 2 м³. Работают от напряжения 220 В, диаметр трубки варьируется от 6 до 10 мм.

Рекомендации по выбору:

• Для малых печей объемом до 0,5 м³ оптимален один ТЭН мощностью 4 кВт, предпочтительно гладкого типа.
• Для камер объемом около 6 м³ может потребоваться до четырех ТЭНов мощностью 1–1,8 кВт каждый или эквивалентная мощность, распределенная по секциям.
• При выборе материала корпуса следует обратить внимание на марки нержавеющей стали, такие как AISI 321 или 316Ti, для предотвращения коррозии, вызванной парами или остатками порошка.

Сравнительная таблица типов печей и требуемой мощности ТЭНов

Монтаж и установка ТЭНов 4 кВт

Правильный монтаж ТЭНов критически важен для обеспечения равномерного нагрева и предотвращения образования "мёртвых зон", которые могут привести к неравномерной полимеризации.

1. Подготовка: Необходимо убедиться в надлежащей теплоизоляции камеры. Рекомендуется использование минераловатных плит (например, ПП-60) толщиной 100–150 мм с низкой теплопроводностью (около 0,046 Вт/м·°C). ТЭНы следует размещать на боковых стенах камеры, параллельно полу, для создания оптимальных конвективных потоков.
2. Крепление: Монтаж осуществляется с помощью штуцеров или фланцев, интегрированных в воздуховоды или стенки камеры. Расстояние между центрами установочных отверстий обычно составляет 50 мм. Для поддержания стабильной температуры необходим вентилятор, обеспечивающий достаточную циркуляцию воздуха (мощность самого вентилятора может достигать 3–4 кВт).
3. Подключение: Подключение выполняется к однофазной сети 220 В или трёхфазной сети 380 В, в зависимости от конфигурации системы. Используются стандартные шпильки М6/М8. Важно обеспечить достаточную длину заделки (80–130 мм) для надежной теплоизоляции контактной группы.
4. Безопасность: Система должна быть оснащена автоматикой, включая терморегулятор для контроля температуры и таймер для управления продолжительностью цикла. Температура внешней поверхности камеры не должна превышать 45°C. Необходимо избегать перегрузки элементов, поддерживая температуру в допустимых пределах (максимум 250°C на поверхности ТЭНа).
5. Проверка: После установки необходимо провести тестовый прогрев. Камера должна достигать рабочей температуры 180°C в течение 15–30 минут, а поток воздуха должен обеспечивать эффективный воздухообмен (1130–2565 м³/ч).

Типичные ошибки при установке включают недостаточную теплоизоляцию, которая может увеличить энергопотребление до 50%, и неправильное расположение ТЭНов, приводящее к неравномерному распределению тепла.

Расчёт мощности и энергопотребление

Правильный расчёт необходимой мощности ТЭНов для печей полимеризации является ключевым фактором для обеспечения эффективности и экономичности процесса. Он зависит от объёма камеры и качества её теплоизоляции.

• Формула расчёта: Общая установленная мощность (кВт) ≈ Объем камеры (м³) × Удельная мощность (Вт/м³). Для печей со средней теплоизоляцией ориентировочное значение удельной мощности составляет 100–150 Вт/м³.
• Пример: Для камеры объемом 1 м³ достаточно установить ТЭНы общей мощностью около 4 кВт. Для более крупной камеры объемом 6,2 м³ может потребоваться от 36 до 72 кВт установленной мощности (что эквивалентно примерно 9 ТЭНам по 4 кВт).
• Экономия при хорошей изоляции: Использование высокоэффективной теплоизоляции (150 мм и более) может снизить требуемую удельную мощность до 70 Вт/м³. Это позволяет сократить потребление энергии в расчёте на один ТЭН до 800–1300 Вт, при этом полный цикл полимеризации занимает около 35 минут.

Сравнение сценариев энергопотребления в зависимости от изоляции

Реальное энергопотребление печи может составлять около 50% от установленной максимальной мощности, но может варьироваться от 9 до 120 кВт в зависимости от размера и конфигурации, а также от интенсивности эксплуатации.

Преимущества и недостатки ТЭНов 4 кВт

Преимущества:

• Быстрый нагрев: Способность достигать рабочей температуры 180°C за 15–20 минут.
• Равномерность температуры: Поддержание точного температурного режима с отклонением ±3–5°C при правильной установке и циркуляции воздуха.
• Доступность и стоимость: Низкая цена (около 330 руб./шт.) и высокая долговечность, особенно для моделей из стали.
• Простота эксплуатации: Отсутствие необходимости в сложных системах газоснабжения или регулирования, возможность автоматического управления.

Недостатки:

• Зависимость от теплоизоляции: Высокие потери тепла при плохой изоляции, ведущие к увеличению энергопотребления до 50%.
• Ограничения по объему: Один ТЭН 4 кВт оптимален для печей объемом до 1,5–2 м³; для больших камер требуется масштабирование.
• Риск коррозии: ТЭНы из углеродистой стали могут подвергаться коррозии при воздействии агрессивных сред или при длительном контакте с влагой.

Примеры печей с ТЭНами 4 кВт

ТЭНы мощностью 4 кВт являются стандартным решением для многих типов промышленных печей:

• Компактная КП-820: Печь объемом 0,5 м³ использует ТЭН 4 кВт, обеспечивая низкое энергопотребление для небольших производств.
• COLO-3210: Модель, которая может комплектоваться как газовыми, так и электрическими нагревателями; в электрической конфигурации активно используются ТЭНы, в том числе в сочетании с вентилятором мощностью 4 кВт.
• Тупиковые печи: Для камер размером 1700×1500×1200 мм (около 3 м³) общая мощность может составлять 9–19 кВт, где ТЭНы 4 кВт являются одним из основных компонентов системы нагрева.
• Двухсекционные печи: Печи длиной 6 метров с общей мощностью до 120 кВт могут иметь секции, каждая из которых оснащена группой ТЭНов, включая элементы на 4 кВт.

Производительность: Использование эффективных систем нагрева, таких как ТЭНы 4 кВт, позволяет снизить себестоимость порошковой окраски на 30–40% за счет оптимизации времени циклов (до 35 минут).

Тренды и рекомендации для производства

Современные тенденции в производстве печей полимеризации включают интеграцию систем управления на базе искусственного интеллекта (ИИ) для достижения сверхточной температуры (±1°C). С точки зрения выбора нагревательных элементов, наблюдается переход к использованию нержавеющей стали и оребрённых ТЭНов для повышения экологичности и долговечности. Для начинающих производств или компаний, оптимизирующих бюджет, ТЭНы мощностью 4 кВт представляют собой оптимальный баланс цены и эффективности. Общий рынок промышленных нагревательных систем варьируется от 15 кВт для малых камер до сотен киловатт для крупнотоннажных производств.

Данная информация охватывает ключевые аспекты применения ТЭНов 4 кВт в печах полимеризации, от технических характеристик до практических рекомендаций по выбору и установке. Для углублённого анализа рекомендуется проводить расчёты тепловых потерь и требуемой мощности, адаптированные под конкретные условия эксплуатации камеры, включая её объём и теплоизоляционные свойства.

Рассмотрев базовые принципы, характеристики и монтаж ТЭНов 4 кВт, перейдем к более продвинутым аспектам их интеграции, оптимизации энергопотребления и оценке экономической эффективности в реальных производственных условиях.

Продвинутая практика и оптимизация систем нагрева

Архитектура и интеграция систем нагрева

Эффективная работа печей полимеризации зависит не только от самих ТЭНов, но и от целостной архитектуры системы нагрева, которая включает:

• Системы управления: Современные контроллеры позволяют не только задавать и поддерживать температуру, но и программировать режимы нагрева, охлаждения и выдержки, что критично для различных типов порошковых красок. Интеграция с SCADA-системами (Supervisory Control and Data Acquisition) для мониторинга и сбора данных в реальном времени.
• Циркуляция воздуха: Мощность и конфигурация вентиляторов напрямую влияют на равномерность температуры. Расчет оптимального воздухообмена (количество смен воздуха в час) — ключевой параметр. Для небольших камер 1–2 м³ может быть достаточно одного вентилятора, для крупных промышленных печей требуются многоступенчатые системы вентиляции.
• Теплообменники: В некоторых случаях для предварительного подогрева поступающего воздуха или для рекуперации тепла из вытяжных газов могут использоваться теплообменники, что значительно повышает энергоэффективность.
• Автоматизация процессов: Интеграция системы нагрева с автоматизированными линиями нанесения порошковой краски, конвейерными системами и системами контроля качества (например, толщины покрытия).

Оценка экономической эффективности и ROI

Принятие решения об использовании ТЭНов 4 кВт или более сложных систем нагрева должно базироваться на всесторонней экономической оценке. Важные метрики:

• Общая стоимость владения (TCO — Total Cost of Ownership): Включает не только первоначальные затраты на оборудование (ТЭНы, вентиляторы, автоматика), но и затраты на монтаж, электроэнергию, техническое обслуживание и потенциальный ремонт.
• Стоимость цикла полимеризации: Рассчитывается как отношение суммарных затрат (энергия, амортизация) к количеству деталей, прошедших обработку за один цикл.
• Время окупаемости (ROI — Return on Investment): Сравнивает дополнительные инвестиции в более энергоэффективные решения с ожидаемой экономией на электроэнергии и сокращением времени цикла.

Сравнительная таблица подходов к системам нагрева

Пошаговая реализация проекта по модернизации системы нагрева

Для компаний, стремящихся оптимизировать свои печи полимеризации, рекомендуется следующая поэтапная стратегия:

1. Этап 1: Аудит и анализ текущего состояния (1-2 недели)
   • Роли: Инженер-технолог, специалист по эксплуатации, закупщик.
   • Артефакты: Отчет об аудите энергопотребления, анализ текущих температурных режимов, оценка состояния теплоизоляции, дефектовка существующего оборудования.
   • Контроль качества: Проверка фактических температурных карт камеры, замеры расхода электроэнергии в пиковых режимах.
2. Этап 2: Разработка концепции и подбор оборудования (2-4 недели)
   • Роли: Инженер-проектировщик, технолог, руководитель производства.
   • Артефакты: Техническое задание на модернизацию, спецификация нового оборудования (ТЭНы, контроллеры, вентиляторы), предварительный расчет ROI.
   • Контроль качества: Соответствие выбранного оборудования требованиям процесса полимеризации, доступность запасных частей.
3. Этап 3: Монтаж и пусконаладка (2-4 недели)
   • Роли: Монтажная бригада, сервисные инженеры, технолог.
   • Артефакты: Установленное и подключенное оборудование, исполнительная документация, журнал пусконаладочных работ.
   • Контроль качества: Проверка монтажа на соответствие проекту, тестовые прогоны, измерение температурных карт.
4. Этап 4: Оптимизация и обучение персонала (1-2 недели)
   • Роли: Технолог, операторы печей.
   • Артефакты: Оптимизированные программы управления, инструкции для операторов, протоколы обучения.
   • Контроль качества: Успешное выполнение тестовых циклов полимеризации по новым режимам, подтверждение достижения плановых показателей энергоэффективности.

Кейсы и паттерны внедрения

Паттерн 1: Малое предприятие (SMB) – Оптимизация компактной печи

• Ситуация: Производитель небольших металлических изделий использует устаревшую печь объемом 0,8 м³ с одним ТЭНом 4 кВт и плохой изоляцией. Частые перепады температуры приводят к браку.
• Решение: Замена старого ТЭНа на современный оребрённый аналог, установка дополнительного ТЭНа 2 кВт (для лучшей равномерности), улучшение теплоизоляции печи (добавление минеральной ваты 100 мм), установка современного терморегулятора с PID-алгоритмом.
• Результат: Снижение времени цикла на 10%, уменьшение брака на 7%, сокращение энергопотребления на 15%. ROI – 12 месяцев.

Паттерн 2: Среднее предприятие – Модернизация промышленной печи

• Ситуация: Печь объемом 6 м³ оснащена несколькими ТЭНами 4 кВт, но имеет неравномерный прогрев из-за неправильного расположения нагревателей и недостаточной циркуляции воздуха.
• Решение: Перераспределение ТЭНов для создания более равномерного поля нагрева, установка более мощного (6 кВт) и производительного вентилятора, внедрение зонального контроля температуры с помощью нескольких термопар и многоканального контроллера.
• Результат: Повышение равномерности температуры до ±3°C, сокращение цикла на 20%, увеличение пропускной способности на 10%. ROI – 18 месяцев.

Паттерн 3: Крупное предприятие (Enterprise) – Интеграция в автоматизированную линию

• Ситуация: Крупная печь объемом 20 м³ работает в составе автоматизированной линии. Необходима интеграция системы нагрева с общей системой управления производством (MES — Manufacturing Execution System) и повышение энергоэффективности.
• Решение: Разработка системы нагрева с использованием нескольких групп ТЭНов (общая мощность 80 кВт), оснащенных частотными преобразователями для плавного регулирования мощности. Интеграция с MES для автоматического выбора профиля температуры в зависимости от типа окрашиваемого изделия. Установка системы рекуперации тепла.
• Результат: Снижение энергопотребления на 25% за счет рекуперации и оптимизации мощности. Обеспечение стабильного качества продукции, снижение времени переналадки. ROI – 24 месяца.
