# ТЭНы для печей полимеризации порошковых эмалей мощностью 2 кВт: полный обзор для статьи

ТЭНы (трубчатые электронагревательные элементы) мощностью 2 кВт представляют собой компактные и эффективные нагреватели, используемые в печах полимеризации порошковых эмалей для равномерного нагрева камеры до 140–250 °C, обеспечивая оплавление порошка и формирование прочного антикоррозийного покрытия на металлических, керамических, стеклянных и деревянных изделиях. Эти элементы интегрируются в системы с принудительной циркуляцией воздуха, теплоизоляцией из базальтовой ваты (толщиной 100–150 мм) и автоматизированным управлением, что делает их идеальными для малых и средних производств, где требуется точный контроль температуры (±3 °C) и низкое энергопотребление.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Основной нагревательный элемент, состоящий из металлической оболочки, нагревательного спирального проводника и теплоизоляционного материала (например, оксида магния).
• Полимеризация порошковых эмалей: Процесс отверждения (полимеризации) нанесенного на изделие порошкообразного покрытия под воздействием высокой температуры, в результате которого формируется прочный, износостойкий и антикоррозийный слой.
• Печь полимеризации: Термическая камера, предназначенная для проведения процесса полимеризации порошковых покрытий.
• Базальтовая вата: Теплоизоляционный материал, получаемый из расплава горных пород.
• ПИД-регулятор (Пропорционально-интегрально-дифференциальный регулятор): Электронный компонент, используемый для точного поддержания температуры в системе.
• ΔT (Дельта Т): Разница температур в различных точках камеры печи, показатель равномерности нагрева.
• Коэффициент теплопередачи: Скорость передачи тепла от нагревательного элемента к среде (воздуху).

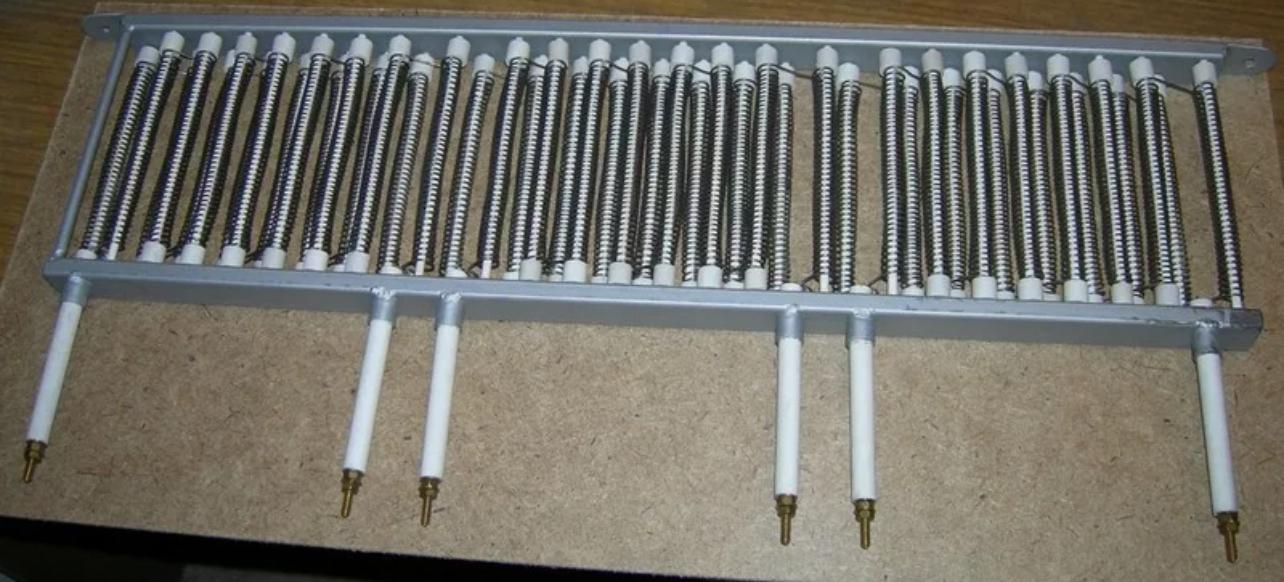

Конструкция и типы ТЭНов для печей полимеризации

ТЭНы в печах полимеризации — это воздушные нагреватели с оребрением или без, выполненные из нержавеющей стали, часто закрытые защитными кожухами для безопасности и долговечности. Они размещаются в термоблоках, воздуховодах или по бокам камеры, обеспечивая конвективный нагрев с рециркуляцией воздуха электровентиляторами (мощностью 1,5 кВт, поток 1130–2565 м³/ч). Для мощности 2 кВт типичны следующие параметры:

Такие ТЭНы рассчитаны на циклы нагрева 20–40 мин до 200–250 °C, с выдержкой 20–35 мин для полимеризации. В тупиковых печах (с одной дверью) они устанавливаются симметрично слева/справа для равномерного прогрева, в проходных — в отдельных секциях (например, 2+4 м). Пример: в компактных моделях типа КП-205/270 используются аналогичные ТЭНы суммарной мощностью 9–12 кВт, где один модуль 2 кВт покрывает малую зону.

Принцип работы ТЭНов 2 кВт в печи

Работа начинается с нагрева пустой камеры (2–3 мин продувки), затем загрузки изделий и выдержки при 140–250 °C (в зависимости от эмали: 180 °C для стандартных, 220 °C для термоустойчивых). ТЭН 2 кВт выдает тепло косвенно через теплообменники, вентилятор обеспечивает циркуляцию (скорость выхода на режим — 30 мин), шиберы регулируют потоки для избежания "горячих зон". Полимеризация формирует покрытие толщиной 60–120 мкм, устойчивое от -60 до +150 °C, с ударопрочностью и антикоррозийностью.

Пошаговый технологический цикл с ТЭНами 2 кВт:

1. Включение ТЭНов и вентилятора, установка целевой температуры (setpoint) на ПИД-регуляторе с таймером.
2. Прогрев камеры до заданной температуры. Мощность 2 кВт достаточна для прогрева камер объемом до 1–2 м³.
3. Загрузка изделий на кронштейнах. Максимальная нагрузка на полку/кронштейны может достигать 90–130 кг.
4. Выдержка изделий при установленной температуре в течение 20–35 минут, обеспечивая равномерное полимеризацию покрытия с отклонением ±3–5 °C.
5. Охлаждение камеры и выгрузка готовых изделий.

Автоматика (электронный шкаф, питающийся от 220/380 В) минимизирует участие оператора, часто сводя его действия к нажатию кнопки "Пуск".

Применение ТЭНов 2 кВт в разных типах печей

Тупиковые печи (преимущественно для малых серий): ТЭНы 2 кВт идеально подходят для компактных моделей (габариты около 1700×1500×1200 мм, суммарная мощность 9–19 кВт), используемых для обработки деталей весом до 50 кг. Пример: печи КП-205 с ТЭНами из нержавеющей стали, общей массой около 340 кг.

Проходные/двухсекционные печи: Модуль мощностью 2 кВт может эффективно нагревать секцию длиной 2–3 метра, обеспечивая экономию энергии (общая мощность таких печей может варьироваться от 10 до 120 кВт). Для обработки длинномерных деталей (до 6 м) применяются независимые зоны нагрева.

Колпаковые/вертикальные печи: Для экономии производственного пространства, ТЭНы часто размещаются в нижней или верхней части таких конструкций.

Альтернативы электричеству: Хотя фокус статьи на электрических ТЭНах, стоит отметить, что печи могут быть газовыми или дизельными (с теплопроизводительностью 42–104 кВт). Однако, для достижения высокой точности поддержания температуры и исключения необходимости в дымоходе, электрические ТЭНы, включая модели на 2 кВт, зачастую являются предпочтительным выбором.

Области применения:

• Металлоизделия (автозапчасти, корпусная мебель, радиаторы отопления).
• Керамика, плитка, камень, стекло, дерево.
• Дополнительные процессы: сушка смол, термообработка пластмасс, закалка.

Технические характеристики печей с ТЭНами ~2 кВт (примеры из моделей)

Стандартное напряжение для силовых цепей — 380 В / 50 Гц, для цепей управления — 220 В. Типичное время цикла составляет около 30 минут, включая этапы нагрева и выдержки.

Преимущества и выбор ТЭНов 2 кВт

Преимущества использования ТЭНов 2 кВт:

• Энергоэффективность: Низкое потребление энергии для малых печей (2 кВт оптимальны для камер объемом 1–2 м³), время выхода на рабочий режим — 20–40 мин.
• Равномерность нагрева: Комбинация оребрения ТЭНов и принудительной вентиляции минимизирует разницу температур (ΔT) в камере до <5 °C.
• Долговечность: ТЭНы из нержавеющей стали рассчитаны на 5000+ циклов нагрева, при наличии защиты от перегрева их срок службы может достигать 5–7 лет.
• Экономичность: В секционных печах возможность нагревать только необходимую зону существенно снижает расход электроэнергии.
• Универсальность: Большинство моделей на 2 кВт поддерживают подключение к стандартной трехфазной сети 380 В без необходимости переделок.

Критерии выбора ТЭНа 2 кВт:

1. Мощность и объем камеры: 2 кВт — оптимальный выбор для камер объемом до 2 м³, рассчитанных на обработку 1–2 деталей за цикл.
2. Материал: Нержавеющая сталь (AISI 304/321) подходит для большинства эмалей. Титановые или медные ТЭНы применяются в условиях агрессивных химических сред.
3. Тип конструкции: Оребренные ТЭНы предпочтительны для воздушного нагрева. Гладкие — для прямого контакта с нагреваемой средой (редко применяются в печах полимеризации).
4. Совместимость монтажа: Необходимо учитывать тип резьбового соединения, фланца или штуцера, а также соответствие напряжения (220/380 В).
5. Производитель: Отечественные производители (например, ARFITEK, POWOLA) предлагают более доступные решения, тогда как импортные (например, COLO) часто отличаются повышенной точностью и надежностью.
6. Потенциальные ошибки при выборе: Недооценка важности качественной теплоизоляции (базальтовая вата толщиной не менее 100 мм) и отсутствие регулируемых шиберов для управления воздушными потоками могут привести к неравномерному нагреву.

Отзывы пользователей часто отмечают простоту эксплуатации (минимальное количество органов управления, возможность запуска нажатием одной кнопки), но при этом рекомендуют предусмотреть дополнительную вытяжную систему для удаления паров растворителей.

Монтаж, обслуживание и безопасность

Основные этапы установки ТЭНа 2 кВт:

• Необходимые инструменты: Набор гаечных ключей, мультиметр, пирометр или контактный термометр.
• Процесс установки:
  1. Полное отключение электропитания системы.
  2. Снятие защитных панелей печи.
  3. Вставка ТЭНа в предусмотренные гильзы или термоблок.
  4. Подключение к электросети (фаза-ноль для 220 В, схема «звезда» для 380 В).
  5. Проверка сопротивления изоляции (должно быть не менее 10 МОм).
  6. Проведение тестового цикла нагрева.
• Меры безопасности: Использование защитных кожухов, наличие системы автоматического отключения при достижении критических температур (например, >250 °C), обязательное заземление корпуса печи.

Обслуживание: Ежемесячная очистка ТЭНов от пыли и возможных отложений. Плановая замена при обнаружении признаков деградации изоляции или пробоя (средний срок службы 2–5 лет). Типичные поломки включают перегорание нагревательного элемента из-за "сухого хода" (отсутствия теплоотвода), что предотвращается установкой датчиков уровня или системы контроля наличия изделия.

Меры предосторожности:

• Рабочая зона должна быть хорошо вентилируемой и иметь огнестойкое покрытие.
• Персонал должен использовать соответствующие средства индивидуальной защиты (СИЗ): перчатки, защитные очки.
• Не допускается перегрузка печи сверх установленных норм (максимальная нагрузка на полку — около 130 кг).

Инновации и тенденции

Современные ТЭНы 2 кВт и интегрированные в них системы нагрева включают ИК-элементы для ускорения цикла полимеризации (до 15 минут), а также гибридные системы (электричество + газ), позволяющие снизить затраты на электроэнергию до 30%. Основной тренд — модульные системы для концепции Industry 4.0 с возможностью IoT-мониторинга параметров температуры в реальном времени. Для специфических эмалей разрабатываются ТЭНы со специальными покрытиями (тефлон, керамика) для предотвращения налипания материала.

В России широко распространены печи с питанием 380 В, общей мощностью 9–12 кВт, использующие модули ТЭНов по 2 кВт для небольших производств и мастерских (масса таких печей варьируется от 400 до 800 кг). Экономический эффект от использования секционной системы нагрева, где 2 кВт заменяют 10 кВт в неиспользуемой зоне, может достигать 50% снижения расходов на электроэнергию.

Представленный обзор технических аспектов и вариантов применения ТЭНов мощностью 2 кВт закладывает основу для понимания их роли в современном производстве. Далее мы перейдем к более глубокому анализу практических аспектов внедрения, оптимизации процессов и интеграции этих нагревательных элементов в производственные циклы, рассматривая их с точки зрения операционной эффективности и долгосрочной экономии.

Продвинутая практика и внедрение

Интеграция ТЭНов мощностью 2 кВт в промышленные процессы полимеризации — это не просто установка нагревательного элемента, а часть комплексной системы, требующей продуманного подхода к архитектуре, процессам и взаимодействию с другим оборудованием. Для производств, стремящихся к оптимизации затрат и повышению качества продукции, понимание этих аспектов критически важно.

Пошаговая реализация: от проектирования до эксплуатации

Внедрение или модернизация системы полимеризации с использованием ТЭНов 2 кВт целесообразно проводить поэтапно, с четким распределением ролей и контроля качества на каждом этапе.

Этап 1: Анализ потребностей и техническое задание (0–2 недели)

• Роли: Инженер-технолог, руководитель производства, менеджер по закупкам.
• Артефакты: Техническое задание (ТЗ) с указанием:
• Типов обрабатываемых изделий (размеры, материал, вес).
• Требуемой производительности (количество деталей в смену/час).
• Диапазона рабочих температур и допускаемых отклонений (± °C).
• Энергетических ограничений и бюджета.
• Существующей инфраструктуры (электроснабжение, вентиляция).
• Контроль качества: Соответствие ТЗ реальным производственным задачам.

Этап 2: Проектирование и выбор оборудования (2–6 недель)

• Роли: Инженер-конструктор, технолог, специалист по подбору оборудования.
• Артефакты:
• Расчет необходимой суммарной мощности ТЭНов (с учетом потерь тепла и КПД).
• Выбор конфигурации печи (тупиковая, проходная, туннельная) и её габаритов.
• Подбор конкретных моделей ТЭНов (2 кВт или других, в зависимости от суммарной мощности) с учетом материала, напряжения, типа крепления.
• Разработка схемы размещения ТЭНов, вентиляторов, воздуховодов и шиберов.
• Проект системы автоматизации (ПИД-регуляторы, датчики температуры, таймеры, силовые реле).
• Спецификация всего комплектующего оборудования.
• Контроль качества: Проверка расчетов теплопотерь, соответствие ТЭНов условиям эксплуатации, безопасность электрических соединений.

Этап 3: Закупка и поставка (6–12 недель)

• Роли: Менеджер по закупкам, логист.
• Артефакты: Договоры поставки, транспортные накладные, сертификаты качества на оборудование.
• Контроль качества: Проверка комплектности поставки, отсутствия видимых повреждений, наличия документации.

Этап 4: Монтаж и пусконаладка (12–16 недель)

• Роли: Монтажная бригада, инженер-электрик, специалист по пусконаладке.
• Артефакты:
• Смонтированная печь с подключенными ТЭНами, вентиляторами, системой управления.
• Протоколы испытаний (проверка изоляции, работы системы управления, температурных режимов).
• Инструкции по эксплуатации и обслуживанию.
• Контроль качества: Соответствие монтажа проекту, корректность настроек ПИД-регуляторов, стабильность поддержания температуры (±3 °C), равномерность нагрева (ΔT < 5 °C), проверка работы систем безопасности.

Этап 5: Эксплуатация и оптимизация (с 16 недели)

• Роли: Оператор печи, инженер-технолог, сервисный специалист.
• Артефакты:
• Журналы эксплуатации и обслуживания.
• Отчеты по производительности и энергопотреблению.
• Предложения по оптимизации циклов нагрева и времени выдержки.
• Контроль качества: Мониторинг показателей энергоэффективности, анализ причин брака (если возникает), плановое техническое обслуживание.

Экономический эффект и метрики эффективности

При оценке экономической целесообразности внедрения систем с ТЭНами 2 кВт ключевыми метриками являются:

• Снижение энергопотребления: Оценочно, переход на секционное отопление или использование ТЭНов меньшей мощности (2 кВт) там, где это возможно, может снизить затраты на электроэнергию на 15-40% по сравнению с устаревшими системами с непрерывным нагревом.
• Время цикла: Уменьшение времени нагрева и выдержки за счет оптимальной мощности ТЭНов и эффективной циркуляции воздуха может сократить общий производственный цикл на 10-25%.
• Коэффициент использования оборудования (OEE — Overall Equipment Effectiveness): Повышение OEE за счет снижения простоев (благодаря надежности ТЭНов) и увеличения производительности.
• Стоимость брака: Точное поддержание температуры (±3 °C) и равномерный нагрев (ΔT < 5 °C) минимизируют процент брака, связанного с недо- или перегревом покрытия. При себестоимости порошковой краски от 100 до 500 руб/кг, снижение брака на 1% может дать экономию в десятки тысяч рублей в год.
• Срок окупаемости (ROI — Return on Investment): Для небольших производств, внедрение системы с ТЭНами 2 кВт, которая может стоить от 150 000 до 500 000 руб. (в зависимости от размера и автоматизации печи), может окупиться в течение 1-3 лет за счет экономии на энергоресурсах и снижения брака.

Формула расчета себестоимости одного изделия:

Себестоимость = (Энергозатраты на цикл + Амортизация оборудования + Затраты на расходные материалы + Трудозатраты) / Количество изделий в цикле

Оптимизация энергозатрат и сокращение времени цикла напрямую влияют на снижение себестоимости единицы продукции.

Кейсы и паттерны внедрения

Паттерн 1: Малый цех (SMB) — Повышение гибкости и снижение затрат

Сценарий: Небольшое производство мебели или металлических комплектующих, объем выпуска 10–30 деталей в день. Ранее использовалась универсальная печь большой мощности с неравномерным нагревом.

Решение: Модернизация существующей печи или приобретение компактной тупиковой печи с несколькими зонами нагрева, каждая из которых оснащена ТЭНами 2 кВт. Это позволяет:

• Обрабатывать небольшие партии продукции, экономя энергию.
• Быстро перенастраивать температурные режимы под разные типы эмалей.
• Снизить пиковые нагрузки на электросеть.

Ключевые метрики: Сокращение энергопотребления на 30%, увеличение производительности на 15% за счет более быстрого выхода на режим.

Паттерн 2: Среднее производство (Enterprise) — Оптимизация сквозных процессов

Сценарий: Производство автомобильных компонентов или бытовой техники, ежедневный выпуск до 100–200 единиц. Требуется стабильное качество и высокая пропускная способность.

Решение: Внедрение проходной или туннельной печи с несколькими температурными зонами, где каждый модуль ТЭНов (включая 2 кВт для определенных зон) управляется индивидуально. Интеграция с системой управления производством (MES/ERP) для автоматической передачи параметров цикла.

• Преимущества:
• Высокая пропускная способность и стабильное качество.
• Точный контроль технологических параметров по всей длине туннеля.
• Возможность одновременной обработки различных партий изделий.

Ключевые метрики: Увеличение OEE до 90%, снижение времени цикла до 25%, стабильное качество покрытия (минимальный брак < 0.5%).

Паттерн 3: Специализированное производство (Regulated Industry) — Обеспечение соответствия стандартам

Сценарий: Производство медицинских изделий, аэрокосмических компонентов, где требуется строгое соблюдение технологических режимов и сертификация.

Решение: Печи с высокоточными системами контроля температуры (±1 °C), часто с дублирующими датчиками и системами записи параметров цикла (даталоггеры). Используются ТЭНы из специальных материалов (например, титан) для работы с агрессивными покрытиями. Система автоматизации с возможностью верификации и аудита.

• Требования:
• Сертификация оборудования по отраслевым стандартам.
• Надежность и предсказуемость работы.
• Полная прослеживаемость каждого цикла полимеризации.

Ключевые метрики: Полное соответствие отраслевым стандартам, нулевой процент брака по причине температурных отклонений, минимизация рисков.

Чек-лист для оценки и оптимизации системы полимеризации

• Теплоизоляция: Толщина теплоизоляционного слоя (минимум 100 мм базальтовой ваты), герметичность дверных проемов и уплотнений.
• Циркуляция воздуха: Мощность и расположение вентиляторов, наличие и эффективность шиберов для распределения потоков.
• Система управления: Точность ПИД-регулятора, наличие таймеров, возможность программирования циклов, наличие систем защиты от перегрева.
• Состояние ТЭНов: Регулярность осмотра на предмет механических повреждений и загрязнений, проверка сопротивления изоляции.
• Энергопотребление: Мониторинг потребляемой мощности в различных режимах работы, сравнение с паспортными данными.
• Равномерность нагрева: Регулярное измерение температур в разных точках камеры.
• Общая эффективность: Анализ OEE, времени цикла, процента брака.
