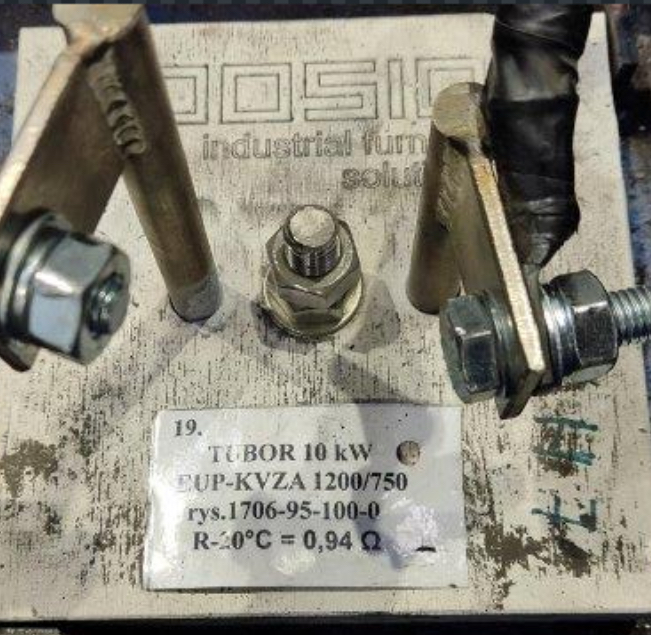

Тэны для печи. мощность — 10 кВт -напряжение питания — 380В -рабочая температура в печи — 900 макс. Режимы работы печи: 600, 700, 800 С -способ установки — вертикально В эту печь может подаваться азот. В печь помещают детали, иногда с остатками масла.

Конструкция и материалы нагревательных элементов

Для работы при высоких температурах до 900 °C необходимы ТЭНы из высококачественных материалов, выдерживающих термоциклы и коррозионное воздействие газовой среды с азотом и остатками масла.

• Корпус нагревателя должен изготавливаться из нержавеющей стали или специализированных сплавов, устойчивых к окислению и коррозии при высоких температурах.
• Трубчатые ТЭНы, изготовленные из нержавеющей стали, являются стандартным выбором для подобных печей с вертикальным монтажом благодаря высокой износостойкости.
• Вертикальная установка обеспечивает равномерное тепловое воздействие и удобна для организации конвекционного потока внутри печи, что особенно важно при воздушном или газовом (азотном) обогреве.

Особенности эксплуатации при высокой температуре и азотной атмосфере

Режимы работы печи (600–800 °C) и максимальная температура (900 °C) требуют, чтобы ТЭНы были рассчитаны на кратковременные перегревы и устойчивы к термическим ударам.

• Использование азота в печи создает инертную атмосферу, что уменьшает окисление деталей и нагревательных элементов, однако масло на деталях может пригорать и образовывать нагар на поверхности ТЭНов, что негативно влияет на теплоотдачу и долговечность нагревателей.
• Для снижения влияния копоти и нагара рекомендуется обеспечить легкую очистку и, по возможности, применять специальные конструкции ТЭНов с гладкой поверхностью или покрытиями, препятствующими накоплению загрязнений.

Типы и форма ТЭНов для вертикальной установки

В печах с вертикальной установкой обычно используют прямые трубчатые ТЭНы из нержавеющей стали с резьбовым креплением (чаще G1/2) для удобства монтажа и демонтажа.

В зависимости от конструкции печи ТЭНы могут располагаться в коробах с принудительной вентиляцией (для равномерного распределения тепла) или свободно в камере с подачей азота.

Учитывая остатки масла на деталях

• Остатки масла на обрабатываемых деталях при нагреве могут приводить к образованию углеродистых отложений и копоти.
• Это требует выбора ТЭНов с материалами, устойчивыми к загрязнению и способами легкой очистки.
• Можно применять защитные экраны или организовать периодическую очистку нагревателей, чтобы избежать снижения их эффективности и преждевременного выхода из строя.

Рекомендации по монтажу и эксплуатации

• Вертикальный монтаж ТЭНов обеспечивает хороший теплообмен и упрощает очистку от загрязнений.
• Следует обеспечить надежное электрическое подключение с учетом работы на 380 В.
• Предусмотреть контроль температуры и защиту от перегрева.
• Совместимость с подачей азота требует использования материалов и уплотнений, устойчивых к инертной газовой среде и к возможным продуктам разложения масла.
• Регулярный технический осмотр и очистка нагревательных элементов необходимы для поддержания стабильной работы печи.

Таким образом, для печей с рабочей температурой до 900 °C и мощностью ТЭНов 10 кВт при 380 В с вертикальным монтажом оптимальны трубчатые нагреватели из нержавеющей стали с резьбовым соединением, которые выдерживают высокотемпературные режимы и условия инертной (азотной) атмосферы, при этом требуют своевременной очистки от масляных загрязнений для поддержания эффективности и долговечности работы. Основные технические параметры и примеры подобных ТЭНов представлены, например, в моделях серии ЭВАН 10 кВт/380 В, что делает их подходящими для подобных высокотемпературных промышленных условий.

Следующая часть статьи будет посвящена более детальному анализу режимов эксплуатации и рекомендациям по выбору ТЭНов для специфических условий работы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Режимы эксплуатации ТЭНов в условиях высоких температур и азота

При использовании ТЭНов в печах с рабочей температурой до 900 °C и подачей азота, важно учитывать не только технические характеристики, но и режимы эксплуатации, которые могут существенно повлиять на эффективность работы нагревательных элементов.

Рабочие режимы и их влияние на ТЭНы

ТЭНы, работающие в диапазоне температур 600–800 °C, должны быть спроектированы с учетом возможных кратковременных перегревов. Это требует применения материалов, способных выдерживать термические нагрузки и минимизировать риск разрушения.

• Кратковременные перегревы: ТЭНы должны быть устойчивы к термическим ударам, что особенно важно при резких изменениях температуры.
• Долговечность: Выбор материалов, таких как нержавеющая сталь, обеспечивает долговечность и надежность работы нагревателей в условиях высоких температур.

Влияние азота на эксплуатацию ТЭНов

Подача азота в печь создает инертную атмосферу, что снижает риск окисления и коррозии. Однако, это также требует дополнительных мер по уходу за ТЭНами:

• Очистка от нагара: Остатки масла на деталях могут пригорать, образуя нагар, что негативно сказывается на теплоотдаче. Рекомендуется использовать ТЭНы с гладкой поверхностью для облегчения очистки.
• Периодическая проверка: Регулярный осмотр и очистка нагревательных элементов помогут поддерживать их эффективность и предотвратить преждевременный выход из строя.

Выбор ТЭНов для специфических условий работы

При выборе ТЭНов для печей с подачей азота и остатками масла на деталях, необходимо учитывать следующие аспекты:

Материалы и конструкции

ТЭНы должны быть изготовлены из материалов, устойчивых к загрязнению и коррозии. Рекомендуется использовать:

• Нержавеющая сталь: Обеспечивает высокую износостойкость и устойчивость к окислению.
• Специальные сплавы: Могут быть использованы для повышения термостойкости и долговечности в условиях агрессивной среды.

Конструктивные особенности

Для обеспечения эффективной работы ТЭНов в условиях вертикальной установки и подачей азота, следует обратить внимание на:

• Форма и размеры: Прямые трубчатые ТЭНы с резьбовым креплением (чаще G1/2) обеспечивают удобство монтажа и демонтажа.
• Специальные покрытия: Использование покрытий, препятствующих накоплению загрязнений, может значительно увеличить срок службы нагревателей.

Монтаж и техническое обслуживание ТЭНов

Правильный монтаж и регулярное техническое обслуживание ТЭНов являются ключевыми факторами для обеспечения их надежной работы:

• Электрическое подключение: Необходимо обеспечить надежное подключение с учетом работы на 380 В, что минимизирует риск перегрева и короткого замыкания.
• Контроль температуры: Установка термостатов и защитных устройств поможет предотвратить перегрев и повреждение ТЭНов.
• Очистка: Регулярная очистка от загрязнений и контроль состояния нагревательных элементов необходимы для поддержания их эффективности.

Таким образом, правильный выбор, монтаж и эксплуатация ТЭНов в условиях высоких температур и подачей азота обеспечивают их долговечность и эффективность. Важно учитывать все аспекты, начиная от материалов и конструктивных особенностей до регулярного технического обслуживания, чтобы гарантировать надежную работу нагревательных элементов в промышленных условиях.
