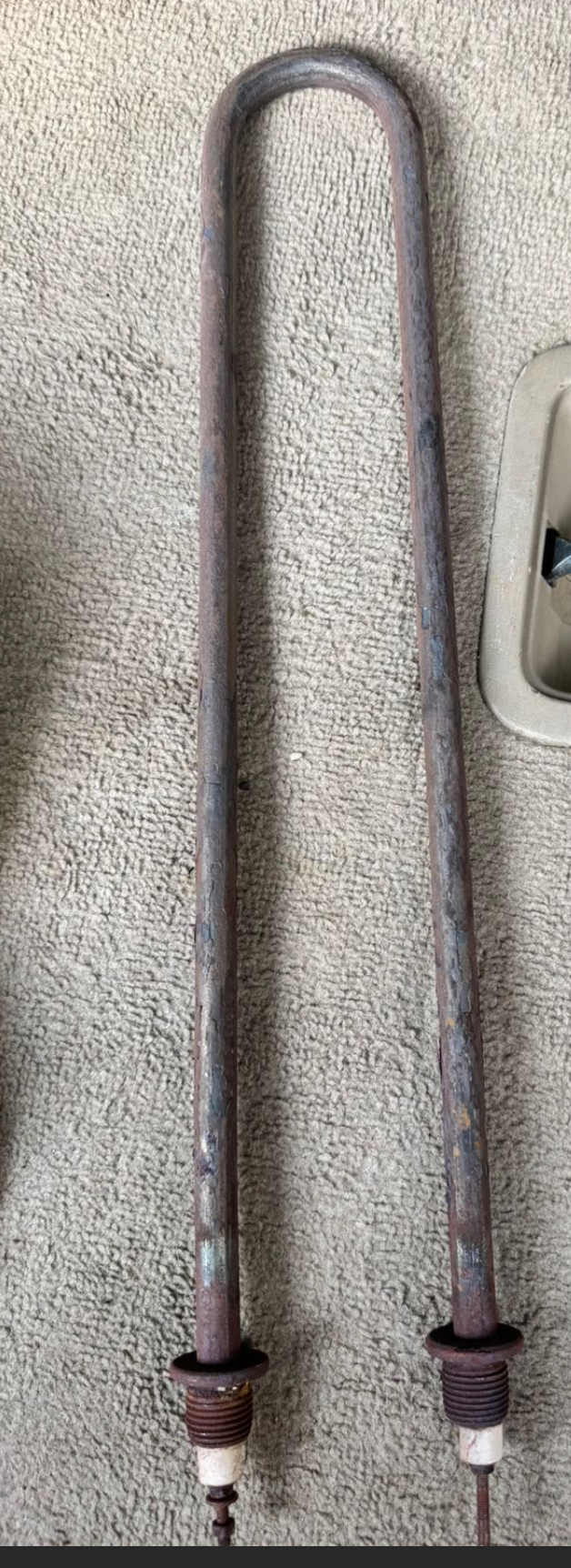

Тэны для печи. Длина 45-50 см, напряжение 380 В

Для статьи на тему «ТЭНы для печи длиной 45-50 см, напряжение 380 В» релевантна информация о типах, конструкциях, технических характеристиках и сферах применения именно таких трубчатых электронагревателей, учитывая высокое напряжение и специфику печей. Ниже представлена развернутая информация, охватывающая все ключевые аспекты.

Выбор оптимальных нагревательных элементов для промышленных и профессиональных печей является критически важным решением, напрямую влияющим на производительность, энергоэффективность, надежность и безопасность технологических процессов. В условиях B2B-рынка, где каждая инвестиция оценивается с точки зрения окупаемости (ROI) и совокупной стоимости владения (TCO), понимание специфики ТЭНов длиной 45-50 см, работающих под напряжением 380 В, позволяет принимать обоснованные решения.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Основной тип электронагревателя, состоящий из металлической трубки, внутри которой находится резистивная спираль из сплава высокого сопротивления (например, нихром), изолированная от корпуса уплотненным диэлектриком (обычно оксидом магния, MgO).
• 380 В (Вольт): Стандартное трехфазное промышленное напряжение в России и многих других странах. Использование 380 В вместо 220 В позволяет значительно увеличить передаваемую мощность при тех же токовых нагрузках на проводники, что критически важно для высокомощных промышленных печей.
• Трехфазное питание: Система электроснабжения, использующая три переменные фазы с сдвигом по фазе на 120 градусов, обеспечивающая более равномерную нагрузку на электросеть и позволяющая создавать более мощные и эффективные нагревательные системы.
• Керамические канальные ТЭНы: Высокотемпературные нагревательные элементы, в которых резистивная проволока (часто из сплава RESCAL) размещена в пазах керамического корпуса. Отличаются способностью выдерживать экстремально высокие температуры (до 1350 °C) и обеспечивают быстрый, равномерный нагрев.
• Оребренные ТЭНы: Трубчатые электронагреватели, оснащенные дополнительными металлическими ребрами на поверхности. Эти ребра значительно увеличивают площадь теплоотдачи, что повышает эффективность конвективного нагрева воздуха в печах, где требуется быстрый и объемный прогрев.
• Рабочая температура: Максимальная температура, которую нагревательный элемент способен поддерживать в процессе эксплуатации без потери своих характеристик и деградации материалов.
• Совокупная стоимость владения (TCO — Total Cost of Ownership): Метрика, включающая не только первоначальную стоимость ТЭНа, но и расходы на его установку, эксплуатацию (электроэнергия), обслуживание, ремонт и утилизацию на протяжении всего срока службы.
• ROI (Return on Investment): Показатель рентабельности инвестиций, демонстрирующий прибыльность или эффективность вложений. Для ТЭНов это может быть экономия энергии, снижение затрат на ремонт, увеличение срока службы оборудования.
• Терморегулятор: Устройство, предназначенное для поддержания заданной температуры в печи путем автоматического включения/выключения или регулирования мощности ТЭНов.
• Защитное покрытие PTFE (политетрафторэтилен): Тефлоновое покрытие, применяемое для защиты металлических ТЭНов в агрессивных средах, например, при нагреве химически активных веществ или в условиях высокой влажности. Для печей актуально в специфических случаях, но чаще используется для ТЭНов, работающих в жидкостях. В контексте печей, более актуальны высокотемпературные сплавы.

Конструктивные особенности и принципы работы ТЭНов для печей

Фундаментальное понимание конструкции нагревательных элементов критично для правильного выбора и эксплуатации. ТЭНы, предназначенные для печей, должны обеспечивать не только требуемую тепловую мощность, но и высокую надежность в условиях агрессивных температурных режимов и циклических нагрузок.

• Трубчатые ТЭНы (классические):
  • Устройство: Состоят из металлической трубки (корпуса), чаще всего из жаропрочной нержавеющей стали (например, AISI 304, AISI 321, Incoloy для более высоких температур). Внутри трубки расположена нихромовая спираль (сплав никеля и хрома), которая является резистивным элементом. Пространство между спиралью и трубкой заполнено оксидом магния, который служит электрическим изолятором и эффективным теплопроводником.
  • Принцип работы: При подаче электрического тока спираль нагревается за счет эффекта Джоуля-Ленца. Тепло передается через уплотненный MgO к металлическому корпусу, который затем излучает и конвективно передает тепло в камеру печи.
  • Преимущества: Универсальность, механическая прочность, относительная простота изготовления, защита нагревательного элемента от внешней среды.
  • Ограничения: Максимальная рабочая температура корпуса обычно ограничена 750-850 °C для нержавеющих сталей, что может быть недостаточно для некоторых высокотемпературных процессов.
• Керамические канальные ТЭНы (открытые спирали):
  • Устройство: Представляют собой плоские или полукруглые керамические блоки с пазами, в которые уложена открытая резистивная проволока (например, из сплава Kanthal или RESCAL). Керамика выполняет роль несущего каркаса и электрического изолятора.
  • Принцип работы: Спираль нагревается непосредственно, передавая тепло излучением и конвекцией в рабочую камеру. Отсутствие металлического корпуса-оболочки позволяет достигать очень высоких температур на поверхности спирали (до 1355 °C) и в камере печи (до 1350 °C).
  • Преимущества: Высочайшая рабочая температура, быстрый отклик на изменение мощности, равномерное тепловое поле, долговечность при правильной эксплуатации.
  • Ограничения: Механическая хрупкость керамики, чувствительность к загрязнениям (что может привести к короткому замыканию спирали), высокая стоимость.
• Воздушные оребренные ТЭНы:
  • Устройство: По сути, это модифицированные трубчатые ТЭНы, на металлический корпус которых наварены или напрессованы стальные или алюминиевые ребра.
  • Принцип работы: Ребра значительно увеличивают площадь поверхности теплообмена ТЭНа с окружающим воздухом, что обеспечивает более эффективную передачу тепла посредством конвекции. Это особенно важно для печей, где нагрев осуществляется путем циркуляции горячего воздуха.
  • Преимущества: Высокая эффективность воздушного нагрева, быстрый прогрев большого объема воздуха, экономия энергии за счет оптимизации теплообмена.
  • Ограничения: Более габаритные по сравнению с обычными трубчатыми ТЭНами, не подходят для прямого контакта с продуктами или жидкостями.

Специфика ТЭНов длиной 450-500 мм на 380 В для промышленных условий

Длина 450-500 мм является весьма распространенной для различных типов печей, обеспечивая оптимальное размещение и тепловое распределение в камерах средних и крупных размеров. Напряжение 380 В однозначно указывает на промышленное или профессиональное применение, где требуются высокие мощности и надежность.

• Оптимальная длина: ТЭНы такой длины (0.45-0.5 метра) позволяют проектировать системы нагрева с равномерным распределением источников тепла, минимизируя «холодные» и «горячие» зоны в рабочей камере. Это особенно важно для процессов, чувствительных к температурным градиентам, таких как отжиг металлов, сушка керамики или выпечка.
• Промышленное напряжение (380 В):
  • Высокая мощность: Позволяет достигать значительной тепловой мощности (от 700 Вт до 4000 Вт и выше для отдельных элементов), что критично для быстрого выхода на заданные температурные режимы и поддержания их при высоких тепловых потерях.
  • Экономия на проводке: При заданной мощности, использование 380 В приводит к меньшим токам по сравнению с 220 В. Это позволяет использовать проводники меньшего сечения, что снижает капитальные затраты на электропроводку и распределительные щиты, а также уменьшает потери энергии на нагрев кабелей.
  • Стабильность работы: Промышленные сети 380 В обычно более стабильны по напряжению и менее подвержены перегрузкам, чем бытовые 220 В, что продлевает срок службы ТЭНов и сопутствующего оборудования.
• Материалы и температурные режимы:
  • Для стандартных трубчатых ТЭНов на 380 В наиболее распространены корпусы из нержавеющей стали (AISI 304, 321), обеспечивающие работу до 750-850 °C. Для более агрессивных сред или высоких температур могут применяться сплавы типа Incoloy 800/840, выдерживающие до 950-1000 °C.
  • Для высокотемпературных печей (до 1350 °C) выбор смещается в сторону керамических канальных ТЭНов с резистивной проволокой из жаропрочных сплавов RESCAL или Kanthal, которые устойчивы к окислению при экстремально высоких температурах.

Сравнительная таблица: Критерии выбора и оценка типов ТЭНов для печей (45-50 см, 380 В)

При выборе нагревательных элементов для печи критически важно сопоставить технические требования с эксплуатационными характеристиками различных типов ТЭНов. Ниже представлена сравнительная таблица, которая поможет руководителям, инженерам и специалистам по закупкам принять информированное решение.

Принимая во внимание параметры длины 45-50 см и напряжения 380 В, можно сделать вывод, что речь идет о серьезных промышленных решениях. Выбор конкретного типа ТЭНа будет зависеть от требуемой рабочей температуры, специфики нагреваемого объекта, динамики температурного режима, бюджета проекта и критичности обеспечения равномерности нагрева. Понимание этих фундаментальных аспектов позволяет перейти к более детальному рассмотрению вопросов внедрения, оптимизации и стратегического подхода к выбору поставщиков.

Продвинутая практика и внедрение: Максимизация эффективности и надежности ТЭНов

Эффективное использование ТЭНов длиной 45-50 см на 380 В выходит за рамки простого выбора и установки. Оно требует комплексного подхода, охватывающего архитектуру системы, детальное планирование реализации, постоянный мониторинг и стратегическое партнерство с поставщиками. Решения, принятые на этих этапах, напрямую влияют на операционные расходы, производительность и конкурентоспособность предприятия.

Архитектура систем нагрева и интеграция ТЭНов

Проектирование системы нагрева с ТЭНами 45-50 см на 380 В требует учета не только технических параметров самих нагревателей, но и общей компоновки печи, требуемой равномерности температурного поля и динамики процесса. Интеграция ТЭНов должна быть тщательно спланирована для достижения оптимальных результатов.

• Расположение ТЭНов:
  • Вертикальное размещение: Часто используется для канальных керамических ТЭНов в печах сушки и отжига. Обеспечивает свободную конвекцию воздуха и исключает контакт с обрабатываемыми изделиями, что предотвращает перегрев и механические повреждения. Такое расположение способствует более равномерному температурному градиенту по высоте камеры.
  • Горизонтальное размещение: Применяется для трубчатых и оребренных ТЭНов, особенно в подовых или конвейерных печах. Важно обеспечить достаточное расстояние между элементами и от стенок для эффективной теплоотдачи и предотвращения «горячих точек».
  • Зональный нагрев: В крупных печах целесообразно деление рабочей камеры на несколько температурных зон, каждая из которых оборудуется собственными группами ТЭНов и независимыми терморегуляторами. Это позволяет точно контролировать температурный профиль по всей длине печи, что критично для сложных технологических процессов.
• Системы контроля и управления:
  • Терморегуляторы и ПИД-контроллеры: Высокоточные ПИД-регуляторы (пропорционально-интегрально-дифференциальные) обеспечивают точное поддержание заданной температуры, минимизируя перерегулирование и колебания. Для систем с 380 В требуются мощные контакторы или твердотельные реле (SSR) соответствующего напряжения и тока.
  • Датчики температуры: Использование нескольких термопар (например, типа K или S) в разных точках камеры позволяет получать полную картину температурного поля и корректировать работу нагревателей в режиме реального времени.
  • Системы безопасности: Обязательное включение в схему тепловых реле, автоматических выключателей, устройств защитного отключения (УЗО) и аварийных термостатов, которые отключают питание при превышении критической температуры или в случае неисправности.
• Электрическое подключение:
  • ТЭНы на 380 В обычно подключаются по схеме «звезда» или «треугольник». Схема «звезда» с нейтралью обеспечивает возможность работы при 220 В между фазой и нейтралью, тогда как «треугольник» используется для максимальной мощности при трехфазном питании. Выбор схемы зависит от общей конфигурации нагревательной системы и требуемых мощностей.
  • Важно использовать кабельную продукцию соответствующего сечения и термостойкости, а также качественные клеммные соединения для минимизации потерь и предотвращения перегрева контактов.

Пошаговая реализация проекта по обновлению/внедрению нагревательных элементов

Внедрение или замена ТЭНов в промышленных печах — это проект, требующий структурированного подхода. Ниже представлены ключевые этапы, роли и артефакты для успешной реализации.

1. Этап 1: Оценка и Технико-Экономическое Обоснование (ТЭО) (Спринт 1: 1-2 недели)
   • Роли: Инженер-технолог, главный энергетик, руководитель производства, специалист по закупкам.
   • Артефакты: Отчет о текущем состоянии оборудования, анализ причин отказов существующих ТЭНов, расчет требуемой тепловой мощности, технические спецификации печи, предварительный расчет TCO и ROI для различных вариантов ТЭНов.
   • Контроль качества: Согласование технических требований с производственными стандартами, подтверждение экономической целесообразности.
   • Цель: Четкое определение проблемы, формулирование целей проекта (снижение энергопотребления на X%, увеличение срока службы ТЭНов на Y%, повышение равномерности нагрева).
2. Этап 2: Выбор поставщика и Техническое проектирование (Спринт 2: 2-4 недели)
   • Роли: Инженер-конструктор, главный технолог, специалист по закупкам, представитель поставщика.
   • Артефакты: Детальные чертежи ТЭНов с учетом габаритов 45-50 см, выбор материала корпуса и спирали, спецификации электроподключения (380 В, мощность), коммерческие предложения от 2-3 поставщиков, технико-коммерческое согласование.
   • Контроль качества: Проверка соответствия предложенных решений международным стандартам (например, PN-EN 60519-1: 2005), запрос сертификатов качества и гарантий.
   • Цель: Финализация технических решений и выбор надежного поставщика, способного обеспечить требуемые параметры и сроки поставки.
3. Этап 3: Закупка и Логистика (Спринт 3: 1-2 дня для готовых, 2-4 недели для кастомных)
   • Роли: Специалист по закупкам, менеджер по логистике.
   • Артефакты: Договор поставки, спецификация заказа, график поставки, отслеживание статуса заказа.
   • Контроль качества: Проверка комплектности поставки, соответствие ТЭНов заказанным характеристикам при приемке.
   • Цель: Своевременная поставка качественных нагревательных элементов на объект.
4. Этап 4: Монтаж и Пусконаладка (Спринт 4: 1-3 дня)
   • Роли: Инженер-электрик, монтажник, специалист КИПиА.
   • Артефакты: Акт монтажа, протокол электроизмерений, протокол пусконаладочных работ, инструкции по эксплуатации и технике безопасности.
   • Контроль качества: Проверка правильности установки (например, вертикальность для керамических канальных), надежности электрических соединений, тестовый запуск с контролем температурного режима и потребляемой мощности.
   • Цель: Безопасное и корректное включение ТЭНов в работу печи.
5. Этап 5: Мониторинг и Обслуживание (Постоянный процесс)
   • Роли: Технический персонал, оператор печи, инженер по обслуживанию.
   • Артефакты: Журнал эксплуатации, графики планово-предупредительных ремонтов (ППР), данные мониторинга энергопотребления и температурного режима.
   • Контроль качества: Регулярный осмотр ТЭНов на предмет загрязнений, деформаций, повреждений изоляции, измерение сопротивления, диагностика системы управления.
   • Цель: Поддержание ТЭНов в рабочем состоянии, своевременное выявление и устранение неисправностей, продление срока службы.

Экономическое обоснование и расчет ROI для модернизации системы нагрева

Решение о модернизации или замене ТЭНов должно быть подкреплено экономическим расчетом. Оценка ROI и TCO позволяет оценить долгосрочные выгоды.

• Расчет TCO:
  • TCO = Первоначальная стоимость + Стоимость установки + Эксплуатационные расходы (Энергия + Обслуживание + Ремонт) + Стоимость утилизации
  • Пример: Если новые керамические ТЭНы (380 В, 45-50 см) дороже трубчатых на 30%, но при этом сокращают энергопотребление на 15% за счет лучшей эффективности и имеют на 20% больший срок службы, то их TCO в долгосрочной перспективе может быть значительно ниже.
• Расчет ROI:
  • ROI = ((Экономия + Дополнительная прибыль) - Затраты на инвестиции) / Затраты на инвестиции * 100%
  • Источники экономии:
    • Снижение энергопотребления (до 10-20% при переходе на более эффективные ТЭНы или оптимизации системы контроля).
    • Сокращение затрат на ремонт и замену (увеличение срока службы ТЭНов на 20-50%).
    • Уменьшение времени простоя оборудования (снижение количества аварийных отказов).
  • Источники дополнительной прибыли:
    • Повышение качества продукции (за счет более стабильного и равномерного нагрева).
    • Увеличение производительности (сокращение времени цикла нагрева).

Кейсы применения и лучшие практики

Кейс 1: Модернизация печи для высокотемпературного отжига металлических сплавов

Кейс 2: Оптимизация нагрева в подовой хлебопекарной печи

Чек-лист для оценки эффективности и выбора поставщика ТЭНов

При выборе поставщика и оценке конкретных моделей ТЭНов (45-50 см, 380 В) необходимо учитывать не только стоимость, но и ряд стратегических факторов. Этот чек-лист поможет принять взвешенное решение.

1. Технические требования и соответствие стандартам:
   • ✅ Полное соответствие длины (45-50 см), напряжения (380 В) и мощности требуемым параметрам.
   • ✅ Сертификаты качества и соответствия международным (ISO, EN) или национальным стандартам (ГОСТ).
   • ✅ Подтвержденная максимальная рабочая температура, соответствующая или превышающая пиковые нагрузки печи.
   • ✅ Материал корпуса и спирали, оптимально подобранный под агрессивность среды и температуру.
2. Надежность и долговечность:
   • ✅ Гарантийный срок от производителя (стандартно 12 месяцев, но может быть продлен).
   • ✅ Среднее время наработки на отказ (MTBF) или заявленный срок службы.
   • ✅ Отзывы от других промышленных потребителей с аналогичными условиями эксплуатации.
3. Экономическая эффективность:
   • ✅ Детальный расчет TCO, включающий не только цену закупки, но и ожидаемые расходы на эксплуатацию и обслуживание.
   • ✅ Потенциальная экономия электроэнергии за счет повышения КПД или оптимизации нагрева.
   • ✅ Оценка потенциального снижения простоев и брака продукции.
4. Поддержка и сервис:
   • ✅ Возможность изготовления ТЭНов по индивидуальным размерам и спецификациям (например, для уникальных конфигураций печей).
   • ✅ Наличие технической поддержки и консультаций по подбору, монтажу и эксплуатации.
   • ✅ Скорость поставки и наличие складских запасов (для экстренной замены).
   • ✅ Услуги по монтажу и пусконаладке, если требуются.
5. Устойчивость и безопасность:
   • ✅ Наличие встроенных или рекомендуемых производителем систем защиты (терморегуляторы, аварийные термостаты).
   • ✅ Соответствие ТЭНа требованиям промышленной безопасности и экологическим нормам.
