ТЭНы для оборудования: откройте секреты надежного тепла
Что такое ТЭН: основы конструкции и принцип действия

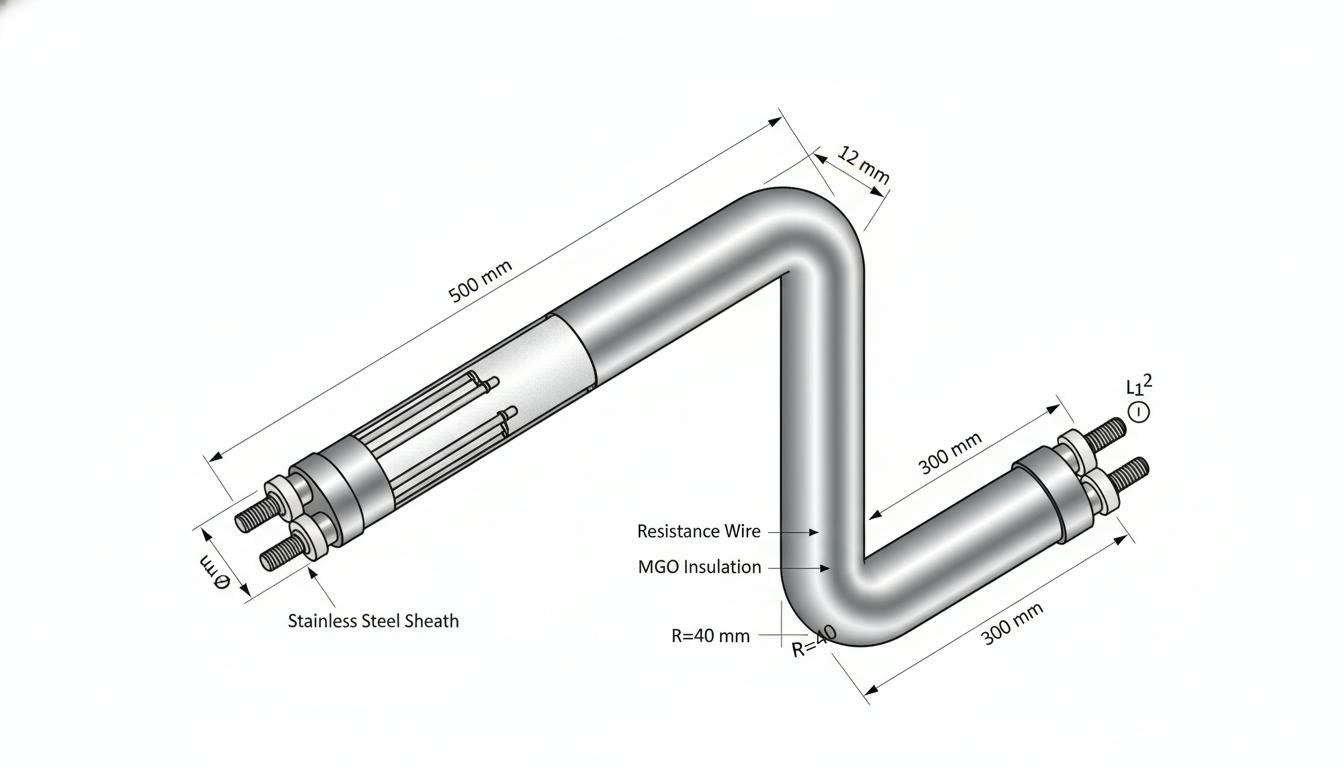

Трубчатые электронагреватели (ТЭНы) представляют собой ключевые компоненты, обеспечивающие равномерный и эффективный нагрев в различных системах. Конструкция ТЭНа включает металлическую, керамическую или стеклянную оболочку, внутри которой расположена нихромовая спираль. Этот материал обладает высоким электрическим сопротивлением, что позволяет ему выделять значительное количество тепла при прохождении электрического тока.
Основной принцип работы ТЭНа основывается на эффекте Джоуля-Ленца, где мощность выделяемого тепла определяется формулой P = I²R или P = U²/R. Благодаря этому принципу ТЭНы становятся незаменимыми в системах отопления, нагрева жидкостей и в технологических процессах.
Оболочка ТЭНа, выполненная из нержавеющей стали, меди или титана, варьируется в диаметре от 6 до 32 мм, а длину активной части можно адаптировать под конкретные нужды — от 30 мм до нескольких метров. Рабочая температура ТЭНа может достигать 800°C, а его удельная мощность не превышает 20 Вт/см² для предотвращения перегрева.
Ключевым аспектом надежности ТЭНов является гидроизоляция торцов. Стержни, при этом, окружаются прочными изоляционными оболочками, а спираль герметично запечатывается. Современные ТЭНы могут быть оборудованы терморегуляторами и предохранителями для безопасной эксплуатации, даже в условиях агрессивных сред, таких как щелочи, кислоты и влажный воздух.
Виды ТЭНов: от универсальных до специализированных
Существует несколько классификаций ТЭНов в зависимости от их конструкции, формы, материала и назначения. Каждая категория выделяется определенными характеристиками, способствующими их применению в различных сферах.
- Прямые ТЭНы: Идеальны для открытых пространств, используются для нагрева жидкостей и газов в котлах и резервуарах.
- Изогнутые ТЭНы: Адаптированы для установки в ограниченных пространствах, например, в компактных бойлерах или инфракрасных обогревателях.
- Оребренные ТЭНы: Оснащены ребрами для увеличенной теплоотдачи, подходят для воздушного отопления.
- Блочные ТЭНы: Содержат несколько элементов, соединенных на общей основе, что позволяет регулировать мощность.
- Патронные (пальчиковые) ТЭНы: Цилиндрические устройства для локального нагрева, применяемые в пресс-формах и литейном оборудовании.
Также выделяются мокрые и сухие ТЭНы для водонагревателей, основанные на том, находится ли корпус в прямом контакте с водой или защищен стеклянной колбой.
Материалы оболочки выбираются в зависимости от условий эксплуатации: углеродная сталь подойдет для нейтральных сред, а титановая или нержавеющая сталь станут идеальными для агрессивных веществ.
| Тип ТЭНа | Диаметр (мм) | Мощность (Вт) | Напряжение (В) | Основное применение |
|---|---|---|---|---|
| Прямой | 6-19 | 100-10 000+ | 12-600 | Котлы, резервуары |
| Блочный | 8-16 | До десятков кВт | 220/380 | Парогенераторы, пушки |
| Патронный | 6-32 | Низкая-средняя-высокая | 220/380 | Пресс-формы, экструдеры |
| Оребренный | 10-18 | 500-5000 | 220 | Воздушное отопление |
Применение ТЭНов в оборудовании: от быта к промышленности
ТЭНы находят применение в самых различных областях, начиная от бытовых водонагревателей и заканчивая сложным промышленным оборудованием. Они успешно используются в системах отопления, обеспечивая тепло в гаражах, подсобках и автономных системах. В водонагревателях как мокрые, так и сухие варианты служат для обеспечения стабильного доступа к горячей воде, а блочные устройства отлично подходят для крупных компонентов.
В промышленности ТЭНы используются для нагрева смазочных материалов, нагревательных калориферов, экструдеров и пресс-форм. Патронные ТЭНы, в частности, предоставляют точный и локализованный нагрев, что особенно важно в производственных процессах, где необходима высокая степень контроля температуры.
Преимущества ТЭНов заключаются в широком диапазоне регулировки температурных показателей, высокой универсальности в типах нагрева и способности противостоять физическим влияниям, таким как вибрации и удары. Они также обеспечивают низкую взрывоопасность и безопасность в эксплуатации, что делает их отличным выбором для различных приложений.
Секреты выбора и монтажа: как добиться максимальной надежности
Для достижения максимальной надежности при использовании ТЭНов необходимо учитывать несколько ключевых факторов. При выборе ТЭНа важно правильно определить его мощность в зависимости от объема и требуемых температурных показателей. Уделите внимание удельной мощности, так как ее превышение может привести к перегреву, а снижение к неэффективности. Выбор между сухими и мокрыми ТЭНами также зависит от условий эксплуатации.
- Монтажные характеристики: Позиционируйте ТЭН без механических напряжений, чтобы обеспечить максимальный теплоотвод.
- Качественные соединения: Обеспечьте надежное заземление и герметизацию контактов от влаги.
- Патронные ТЭНы: Важно учитывать плотность посадки в отверстиях, чтобы избежать окисления проводов.
Типичные ошибки, которые могут привести к проблемам в эксплуатации, включают игнорирование удельной мощности и неправильную изоляцию. Использование терморегуляторов значительно увеличивает срок службы устройства, делая его более эффективным и безопасным.
В следующей части статьи мы рассмотрим распространенные проблемы, возникающие при эксплуатации ТЭНов, и способы их устранения.
Эксплуатация и распространенные проблемы: как избежать сбоев
ТЭНы, несмотря на свою надежность и устойчивость к различным внешним воздействиям, все же требуют внимательного отношения и соблюдения определенных правил эксплуатации. Правильное использование и диагностика возможных неисправностей помогут значительно продлить срок службы этих устройств и обеспечить их бесперебойную работу.
Проблемы и их решения
В процессе эксплуатации ТЭНов могут возникать различные проблемы, которые важно выявлять и устранять на ранних стадиях:
- Перегрев: Один из наиболее распространенных случаев. Чаще всего перегрев происходит из-за превышения удельной мощности. Рекомендуется либо снизить нагрузку, либо увеличить радиаторную поверхность, например, добавив ребра на ТЭНе.
- Накипь в мокрых ТЭНах: Накопление накипи может значительно снизить эффективность нагрева. Рекомендуется регулярно проводить чистку или рассмотреть возможность перехода на сухие ТЭНы, имеющие меньшую предрасположенность к образованию накипи.
- Окисление в патронных ТЭНах: Частые циклы нагрева и охлаждения могут привести к окислению соединений. Для устранения этой проблемы стоит минимизировать циклы «горячий-холодный» и обеспечивать стабильные условия работы.
- Выход из строя блочных ТЭНов: Обычно такие устройства продолжают функционировать даже при неисправности одного из элементов. Однако рекомендуется периодически проверять их состояние и заменять выходящие из строя секции по мере необходимости.
Соблюдение стандартов и норм, таких как ГОСТ 13268-88, поможет обеспечить надежность работы ТЭНов. Этот документ определяет параметры, которые должны быть учтены при проектировании и монтажных работах, включая длину и напряжение, необходимые для правильной работы устройства.
Преимущества ТЭНов: почему они остаются стандартом надежного тепла
Ключевыми достоинствами ТЭНов являются их простота, надежность и безопасность. Конструкция данных устройств была оптимизирована на протяжении более ста лет, что позволило добиться высокой степени эффективности и долговечности. ТЭНы стойки к экстремальным условиям работы и легко монтируются практически в любой системе.
Сравнение ТЭНов с газовыми системами подчеркивает их преимущества. Отсутствие открытого огня снижает риски возникновения пожаров и требует меньших затрат на обслуживание. Блочные ТЭНы, давая возможность варьировать мощность, обеспечивают экономию энергоресурсов, что критически важно для промышленных приложений.
Основные области применения ТЭНов охватывают не только бытовые нужды, как нагрев воды в бойлерах, но и высокоточные процессы в промышленности, такие как нагрев экструдеров и литейного оборудования. Особое внимание стоит уделить случаям, когда ТЭНы увеличивают надежность и увеличивают срок службы оборудования — например, устройства для водонагревателей могут продлить их работоспособность на 20-30% при использовании сухих ТЭНов.
Рекомендации по дальнейшему изучению ТЭНов
Чтобы оптимизировать использование ТЭНов в вашем оборудовании, стоит обратить внимание на различные аспекты их эксплуатации и обслуживания. Правильный выбор соответствующих датчиков и терморегуляторов также существенно повысит надежность работы оборудования.
На фоне вышеизложенного, важно также учитывать специфические характеристики ТЭНов, которые могут быть применены для различных промышленных и бытовых нужд. Углубленное понимание этих характеристик позволит вам создать более эффективные системы нагрева, что является неизменным требованием для поддержания производственной стабильности и качества работы оборудования, в котором используются ТЭНы.
