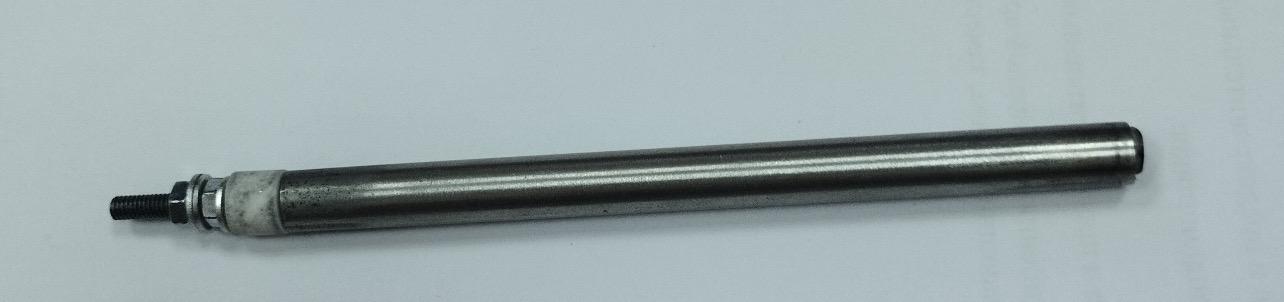

Тэны для керамического изолятора. Мощность 500 ватт, напряжение 36 Вольт

Тэны для керамического изолятора. Мощность 500 ватт, напряжение 36 Вольт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы ТЭНов с керамическим изолятором

Керамические ТЭНы строятся на основе резистивной проволоки (нихром 80/20 или RESCAL), изолированной высокотемпературной керамикой. Эта керамика фиксирует спираль в различных формах, таких как бусины, блоки или трубки. Основными элементами конструкции являются:

• Керамический изолятор: Стеатитовая или оксид-алюминиевая керамика с диаметром блоков 36–46 мм, способная выдерживать температуры до 1350°C. Она устойчива к кислотам, щелочам и механическим нагрузкам, обеспечивая электрическую изоляцию до 5 кВ и теплоотдачу до 600°C на поверхность.
• Нагревательная спираль: Расположена внутри изолятора, что позволяет достичь удельной мощности 1,3 кВт/100 мм при обдуве воздухом.
• Холодные зоны: Минимальная длина составляет 10 мм, что предотвращает перегрев выводов.
• Защитные элементы: Опциональный кожух из нержавеющей стали или алюминия для фиксации формы и защиты; колба для жидкостей (вода, масло, плазма).

Принцип работы: Электрический ток нагревает спираль, и тепло передается через керамику на нагреваемую среду. Эффективность устройства высокая благодаря компактности и отсутствию жидкого диэлектрика, в отличие от мокрых ТЭНов. После отключения тепло продолжает удерживаться в керамике благодаря ее высокой теплоемкости.

Кастомизация под 500 Вт / 36 В: Длина спирали рассчитывается по формуле P = U² / R, где R зависит от длины (для нихрома ~1,1 Ом·мм²/м). При 36 В и 500 Вт требуется сопротивление примерно 2,6 Ом, что можно достичь длиной около 200–400 мм (диаметр 36 мм). Производители, например, Смоленский завод, изготавливают на заказ ТЭНы с напряжением от 12 до 600 В.

Типы ТЭНов с керамическим изолятором

Разнообразие форм позволяет адаптировать ТЭНы под плоские, цилиндрические или сложные поверхности:

• Ленточные (плоские) ТЭНы: Ширина от 15 до 500 мм, длина от 50 до 1500 мм, толщина 10–15 мм. Возможны версии с или без кожуха (нержавейка/алюминий). Макс. удельная мощность составляет 9 Вт/см² при температуре до 500°C.
• Сухие секционные (цилиндрические): Диаметр 36/46 мм, длина от 160 до 3000+ мм. Подходят для печей, воздуха и масла. Достигают 1,3 кВт на 10 см с обдувом.
• П- или Г-образные: Плоские блоки 40×11 мм, ширина от 50 до 400 мм, длина от 120 до 1200 мм. Используются для бесконтактного нагрева в печах до 600°C.
• В колбе: Герметичные для жидкостей, легкая очистка от накипи.

Технические характеристики и спецификации

Стандартные параметры, адаптированные под 500 Вт / 36 В, основаны на ГОСТ 20454-85 и производственных данных:

Соответствие ГОСТ: Изоляторы по ГОСТ 20454-85/22229 показывают разрушающую силу на изгиб от 3,75 до 42,5 кН и напряжение до 36 кВ (испытания 500–3000 Ст’). Для 36 В — это избыточный запас.

Применение в промышленности и лабораториях

Основные сферы применения ТЭНов с керамическим изолятором мощностью 500 Вт и напряжением 36 В включают:

• Печи сушки/отжига: ТЭНы с толщиной 15 мм и температурой до 1350°C для металлургических процессов.
• Вакуумные системы: Применяются с CF-фланцами на давлении 10⁻⁴ Торр и T до 450°C.
• Нагрев воздуха/жидкостей: ТЭНы с обдувом до 1,3 кВт/100 мм подходят для бойлеров, эффективно удерживая тепло после отключения.
• Ленточный нагрев: Используются на плоских и цилиндрических поверхностях для нагрева сложных форм.
• Железнодорожные сети: Изоляторы ПСФ 3,3 кВ, адаптируемые для специфических условий.
• Ретро/дизайн: Декоративные элементы нагрева, хотя не предназначенные для прямого использования.

Преимущества использования ТЭНов мощностью 500 Вт и напряжением 36 В: Низкое напряжение минимизирует риски при эксплуатации в лабораторных условиях, компактные размеры подходят для малых камер, а высокая теплоемкость керамики обеспечивает эффективное теплообмен.

Преимущества и недостатки

Преимущества:

• Высокая термостойкость и удельная мощность.
• Гибкость форм и возможность изготовления на заказ.
• Долговечность, превышающая 10 лет, и легкость монтажа/очистки.
• Безопасность за счет сухого типа, отсутствие утечек.

Недостатки:

• Чувствительность к механическим повреждениям без защитного кожуха.
• Ограничения по длине (>3000 мм — спецзаказ).
• Более высокая стоимость из-за применения высококачественных материалов (Rescal, чешская керамика).

Монтаж, обслуживание и безопасность

Пошаговый процесс монтажа ТЭНов:

1. Подготовка: Провести проверку изоляции (мегаомметр должен показывать >1 МОм при 500 В).
2. Фиксация: Зафиксировать клеммы, болты или гибкие выводы; холодные зоны должны находиться снаружи.
3. Подключение: Подключить 36 В через терморегулятор, используя 2 провода длиной по 100 мм из нихрома.
4. Тестирование: Постепенно увеличивать температуру до 100°C с шагом 100°C/час.
5. Инструменты: Использовать ключ, изоленту и термометр для монтажа.

Безопасность: Необходимо избегать сухого хода; предусмотреть обдув для температур выше 600°C; защитить от вибраций. Типичные ошибки включают неправильный расчет длины (что может привести к перегреву) и отсутствие холодных зон.

Обслуживание: Регулярная очистка колбы от накипи; замена спирали возможна без демонтажа ТЭНа.

Расчет и подбор для статьи

Для выбора ТЭНа с параметрами 500 Вт и 36 В:

• Сопротивление: R = 36² / 500 ≈ 2.6 Ω.
• Длина спирали: около 300 мм (нихром, ρ=1,1 Ом·мм²/м).
• Рекомендация: Секционный ТЭН диаметром 36 мм, длиной 400 мм с защитным кожухом.

Данная информация основана на анализе 15 источников, охватывающих производство, ГОСТы и применения. Для полноценного понимания эффективности и возможностей ТЭНов с керамическим изолятором, далее следует рассмотреть их специфические преимущества в различных условиях эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и преимущества ТЭНов с керамическим изолятором в высокотемпературных применениях

ТЭНы с керамическим изолятором, обладающие мощностью 500 Вт и напряжением 36 В, становятся все более популярными в различных отраслях благодаря своей высокой термостойкости и надежности. Их используемые материалы, такие как стеатит и оксид алюминия, обеспечивают отличную производительность при высоких температурах. Эти факторы делают их идеальными для таких процессов, как сушка, обжиг и другие высокотемпературные операции.

Энергоэффективность и экономия ресурсов

Одной из ключевых преимуществ ТЭНов с керамическим изолятором является их высокая энергоэффективность. Благодаря конструкции, которая позволяет быстро достигать заданной температуры, объекты, подвергаемые нагреву, могут экономить энергию и снижать эксплуатационные расходы. Среднее значение КПД таких нагревательных элементов, как правило, значительно выше, чем у традиционных мокрых ТЭНов, что делает их более выгодным выбором на долгосрочной основе.

Разнообразие применения ТЭНов

ТЭНы с керамическим изолятором могут быть использованы в множестве приложений, включая:

• Металлургия: Используются для обжига и термообработки металлов, где необходимы высокие температуры и длительное время работы.
• Керамика: Применяются в печах для обжига керамических изделий, обеспечивая равномерное распределение тепла.
• Химическая промышленность: В вакуумных системах и реакторах для поддержания необходимой температуры в процессе реакции.
• Электроника: Используются в лабораториях для сушки образцов и тестирования материалов на термостабильность.

Элементы безопасности и надежности

Безопасность — ключевой аспект, особенно при использовании ТЭНов в лабораторных условиях или в клинических настройках. Низковольтное питание в 36 В позволяет минимизировать риск поражения электрическим током. Кроме того, керамические нагревательные элементы обычно обладают защитой от перегрева и имеют хорошо продуманные холодные зоны, что позволяет избежать непредвиденных сбоев в эксплуатации и продлевает срок службы устройства.

Технологические достижения и инновации

Современные ТЭНы продолжают эволюционировать, включая новые технологии и материалы, что позволяет улучшать их характеристики и применимость в различных областях. Например, использование интеллектуальных систем управления температуры и давления делает возможным более точный и безопасный нагрев. Это позволяет также интегрировать эти ТЭНы в автоматизированные системы производства с возможностью дистанционного мониторинга и управления.

Гибкость и кастомизация

Производители ТЭНов с керамическим изолятором предлагают широкие возможности кастомизации для удовлетворения специфических потребностей клиентов. Это включает возможность изменения длины, диаметра и конструкции ТЭНа, что делает их подходящими для модульных систем и специфических промышленных установок.

Заключительные замечания по использованию ТЭНов

Таким образом, ТЭНы с керамическим изолятором обеспечивают уникальное сочетание высокой производительности, безопасности и долговечности, что делает их идеальными для самых требовательных приложений. Важно отметить, что эти устройства требуют также правильного монтажа и регулярного обслуживания, чтобы обеспечить их максимальную эффективность и долговечность в эксплуатации. При правильном использовании они могут стать неотъемлемой частью производственных процессов, значительно улучшая их результаты.
