Тэны для ванны ополаскивания участка УЗО. Мощность 15 000 Вт. Напряжение 380 В
Тэны для ванны ополаскивания участка УЗО. Мощность 15 000 Вт. Напряжение 380 В

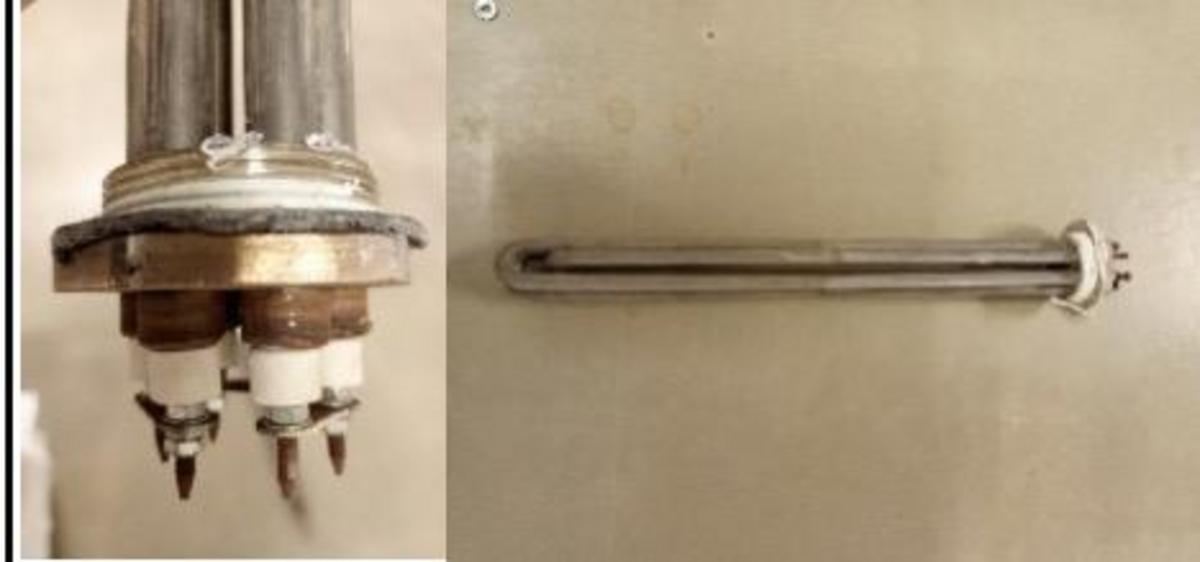

Конструкция и типы ТЭНов для ванн ополаскивания
ТЭНы, предназначенные для ванн ополаскивания, включая ультразвуковые линии, представляют собой трубчатые электрические нагреватели погружного типа. Они часто имеют модульную или разборную конструкцию и выполнены из коррозионностойких материалов, что позволяет размещать их в рабочей емкости ванны для обеспечения равномерного нагрева растворов.
Основные формы и конфигурации
| Форма ТЭНа | Описание | Применение в ваннах ополаскивания |
|---|---|---|
| U-образные | Длина в развертке до 6000 мм, диаметр трубки 12–16 мм, мощность одного элемента 1,7–3 кВт. | Нагрев воды или слабых щелочей (pH 7–9) в ополаскивающих модулях. |
| Погружные разборные (серия E) | Диаметр 54 мм, мощность 1,45–6 кВт на элемент, погружная длина 400+ мм. | Гальваника, ультразвуковая отмывка с подогревом до 80°C. |
| Модульные комплексы (3x ТЭН по 3 кВт) | Общая мощность 9 кВт, расширяемо до 15 кВт, с термостатом 20–80°C. | Ультразвуковые линии: модуль очистки + ополаскивания + сушки. |
Ключевые габариты для 15 кВт
- Диаметр трубки: 6,5–16 мм (стандарт 13 мм).
- Длина нагреваемой зоны: 300–700 мм типично, до 6000 мм в развертке.
- Крепление: резьбовые штуцеры (G½, M12–M22), фланцы, распорные шайбы из нержавейки, титана или латуни.
Для достижения необходимой мощности в 15 кВт при 380 В обычно комбинируют 5–6 элементов по 2,5–3 кВт (трехфазное подключение).
Материалы и устойчивость к агрессивным средам
Ванна ополаскивания работает с водой и слабыми кислотами или щелочами, где нагревательные элементы контактируют с химикатами. При выборе материалов для ТЭНов большое значение имеет их химическая стойкость.
| Материал оболочки | Устойчивость | Рекомендуемые процессы | Примеры мощности |
|---|---|---|---|
| Нержавеющая сталь AISI 304/316/1.4571 | Щелочи (pH 7–9), вода, слабые кислоты; толщина 2 мм. | Ополаскивание, ультразвуковая отмывка. | 3 кВт (U-образный). |
| Титан | Никелирование, омеднение, оксидирование; агрессивные кислоты. | Гальванические ванны с фторидами. | До 10 кВт. |
| Тефлон (PTFE, фторопласт) | Максимальная к кислотам (включая плавиковую), фторидам. | Кислотно-щелочные смеси. | Любая конфигурация. |
| Кварцевое стекло | Излучение нагрева (трубка холодная), термостойкость ± перепадам. | Фосфатирование, травление. | 2–10 кВт. |
| Фарфор | Кислоты/щелочи, резкие ΔT. | Высоконагруженные ванны. | Стандартные. |
В ультразвуковых ваннах объемом 300 л ТЭНы из AISI 304 интегрируются с излучателями, теплоизоляцией и крышкой.
Электрические характеристики и расчеты для 15 кВт / 380 В
Расчетный ток: ~22,8 А на фазу (трехфазное подключение). Формула для расчета: I = P / (√3 × U × cosφ), где cosφ ≈ 0,9–1 для ТЭНов. Рекомендуется вводной автомат на 25 А, кабель сечением 4–6 мм².
| Характеристика | Значение для 15 кВт / 380 В |
|---|---|
| Напряжение | 380 В (трехфазное), варианты 220/127 В на элемент. |
| Ток на фазу | 22,81 А (рекомендуем: автомат 25 А). |
| Стабилизация | Диапазон 240–450 В, выход 380 В стабильно (рекомендуется для промышленных ванн). |
| Максимальная нагрузка | 15 кВА, активная 12–14,26 кВт. |
Стабилизаторы типа RUCELF SDV-3-15000 (15 кВА) защищают от скачков, с вольтметрами по фазам и амперметром. Для однофазных аналогов (например, Энерготех 15 кВА) максимально возможная мощность составляет 12 кВт при напряжении 120–260 В, однако для 380 В необходимы трехфазные стабилизаторы.
Интеграция с УЗО: защита и выбор
УЗО обязательно для участка ополаскивания: чувствительность 10–30 мА (повышенные требования для влажных сред), ток отключения 6000 А. Это устройство предотвращает утечки тока в агрессивных растворах, где ТЭНы контактируют с водной средой и химикатами.
Критерии выбора УЗО
| Параметр | Рекомендация для 15 кВт ванны |
|---|---|
| Чувствительность (утечка) | 10 мА (ванны, бассейны); 30 мА стандарт. |
| Тип | AC/A (постоянный/переменный ток утечки). |
| Температура | -25°C до +60°C (уличные установки); -5°C до +40°C (в помещении). |
| Коммутационная способность | 1000–1500 А (минимум 6000 А по КЗ). |
| Номинал | 25 А (под ток 22,8 А). |
УЗО монтируется перед ТЭНами в щите: рекомендуется дифавтомат на 25 А с чувствительностью 30 мА. В ваннах также устанавливаются датчики уровня (герконовые) для автоматического отключения.
Применение в ваннах ополаскивания участка УЗО
ТЭНы применяются в гальванических и ультразвуковых линиях, где они интегрируются в модули для очистки, ополаскивания и сушки. Объем ванны составляет 300 л, мощность нагрева варьируется от 9 до 15 кВт с таймером от 1 до 99 минут и теплоизоляцией.
Преимущества
- Быстрый нагрев до 80°C с дискретностью ±1°C.
- Принудительная сушка с помощью вентилятора.
- Модульность: возможность замены ТЭНа без остановки производственной линии.
- Использование корзин и крышек из AISI 304/316.
Отзывы специалистов подчеркивают высокую эффективность стабилизаторов для этой системы благодаря плавности работы и отклонениям менее 220 В.
Установка, обслуживание и безопасность
Для установки ТЭНов необходимо выполнить ряд шагов. Первым делом осуществляется подготовка: требуется, чтобы ванна была изготовлена из материалов AISI 304/316 (толщина 2 мм), а также обеспечена соответствующая теплоизоляция.
Пошаговая установка
- Монтаж ТЭНов: установка через фланцы или штуцеры с фиксированием распорками и погружной длиной более 300 мм.
- Электрические подключения: трехфазное питание 380 В, кабель сечением 4–6 мм², автомат на 25 А и УЗО на 30 мА. Стабилизатор — по желанию.
- Пуск: заполнение раствором, проверка уровня (датчик), нагрев до 80°C, настройка таймера.
- Тестирование: контроль утечки <30 мА, ток по амперметру.
Меры безопасности
- Защита от сухого хода (датчики).
- Земляной контур, установка УЗО на утечку.
- Температура работы не более 80°C, обеспечение необходимой вентиляции.
- Регулярное обслуживание: чистка от отложений, особенно на кварцевых ТЭНах (без образование накипи).
К основным ошибкам, которые могут возникнуть в процессе эксплуатации, относятся недостаточное сечение кабеля (что может привести к его плавлению при 15 кВт), игнорирование установки УЗО (повышенный риск поражения электрическим током) и выбор неподходящих материалов (что в итоге приводит к коррозии).
Сравнение вариантов для 15 кВт
| Вариант | Мощность | Материал | Цена/качество | Подходит для УЗО-участка |
|---|---|---|---|---|
| Комплекс 3×3 кВт (ХимСоник) | 9 кВт (расширяемо) | AISI 316 | Высокое (модульность) | Идеально: ультразвук + ополаскивание. |
| Разборный погружной (серия E) | До 15 кВт (5×3) | Нержавеющая сталь 1.4571 | Среднее (легкость ремонта) | Гальваника с агрессивными растворами. |
| U-образные (5 шт.) | 15 кВт | AISI 304 | Бюджетное | Подходят для простых ванн. |
Для достижения общей мощности в 15 кВт необходимо комбинация нескольких элементов, а также добавление стабилизатора для защиты от сетевых колебаний в диапазоне 240–450 В.
Следующий раздел статьи будет посвящён более подробному разбору возможностей применения различных типов ТЭНов и их специфическим особенностям в контексте промышленных процессов, что позволит лучше понять, какие решения подходят для конкретных задач.
Применение ТЭНов в промышленных процессах
ТЭНы мощностью 15 кВт, размещенные в ваннах ополаскивания, находят широкое применение в различных отраслях промышленности, включая электронику, автомобильную и пищевую промышленность. Нагревание обработанных жидкостей до температуры 80°C является критически важным для достижения высоких стандартов чистоты и эффективности. В этом разделе рассмотрим, как именно ТЭНы интегрируются в производственные процессы, а также каких результатов можно добиться с их помощью.
Процессы гальваники и ультразвуковой очистки
В рамках гальванических процессов ТЭНы позволяют поддерживать необходимую температуру раствора, что важно для достижения равномерного осаждения металлов на поверхность деталей. В частности, использование ТЭНов в сочетании с ультразвуковыми модулями значительно увеличивает эффективность очистки, благодаря механическому воздействию, которое дополнительно стимулирует процессы взаимодействия жидкостей.
Гальванические ванны
В гальванических линиях, помимо теплового эффекта, ТЭНы играют важную роль в управлении химическими процессами, где температура напрямую зависит от концентрации активных компонентов в растворе. Установка надежных ТЭНов позволяет минимизировать риски, связанные с температурными колебаниями и сохранностью химических растворов.
Ультразвуковые ванны
В ультразвуковых ваннах, оснащенных ТЭНами, процесс очистки усиливается благодаря воздействию ультразвука на нагреваемую жидкость. Это усиливает кавитационные эффекты, что в результате позволяет добиться более глубокой очистки даже в трудно доступных местах. Например, в автомобильной промышленности такие системы успешно применяются для обработки деталей после литья и механической обработки, обеспечивая отсутствие остаточной грязи и загрязняющих веществ.
Эффективность и производительность
Производительность систем с ТЭНами мощностью 15 кВт можно оценивать по нескольким параметрам: скорости нагрева, равномерности распределения температуры и времени цикла обработки. За счет высокой мощности и эффективной установки, такие системы способны достигать высоких результатов в минимальные сроки.
Нагрев и поддержание температуры
Быстрый нагрев сопровождается точным контролем температуры, что критично для гальванических процессов, позволяя достигать необходимого эффекта при минимальных затратах времени. Системы можно легко интегрировать с современными автоматизированными решениями для мониторинга и управления насосами, что делает их более удобными и повышает общую надежность процесса.
Экономия ресурсов и временные затраты
С учетом высокой производительности, использование ТЭНов помогает сократить потребление энергии, так как нагрев происходит быстро и эффективно. Это не только снижает затраты на электроэнергию, но и уменьшает износ оборудования, что влечет за собой снижение расходов на обслуживание и замену компонентов.
Перспективы развития и инновационные технологии
С развитием технологий нагрева и повышения требований к качеству очистки, производители ТЭНов постоянно работают над усовершенствованием своих продуктов. Внедрение наноматериалов в конструкции ТЭНов и использование специализированных оболочек для защиты от химического воздействия открывают новые горизонты для устойчивости и эффективности эксплуатации нагревательных элементов.
Индивидуальные решения и кастомизация
Современные потребности рынка требуют уникальных решений, и многие производители предлагают возможность кастомизации ТЭНов под специфические задачи клиентов. Это может быть как изменение размеров и мощности, так и выбор материалов в зависимости от условий работы.
Интеграция с высокими технологиями
Чат-боты и системы IoT также начинают использоваться для мониторинга состояния ТЭНов в реальном времени, что позволяет предсказывать неисправности и эффективно управлять производственным циклом. Подобные инновации делают системы более адаптированными к условиям современного производства.
На основе вышеизложенного, применение ТЭНов мощностью 15 кВт в ваннах ополаскивания становится неотъемлемой частью современных производственных процессов, обеспечивая надежность и эффективность в очистке. В следующем разделе будет рассмотрено доступное оборудование и его спецификации для различных типов промышленных процессов.
